1. Светодиодный индикатор питания.
2. Кнопка для переключения измерения входного или выходного напряжения светодиодный указывает на Измерение тока входного или выходного напряжения; Трубку nixie можно выключить другой кнопкой. Упомянутые состояния могут быть запомнены, не потеряны, даже если питание отключено. (На плате включен светодиодный «IN», на трубке nixie отображается значение входного напряжения, на ярком светодиодном дисплее «OUT»-это значение выходного напряжения).
3. Специальный запуск, функция калибровки вольтметра никогда не будет неточным!

Метод калибровки вольтметра:

(1) Этапы калибровки выходного напряжения
Шаг 1. Отрегулируйте правую кнопку так, чтобы светодиод «OUT» загорелся, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодисветодиодный «OUT» мигают синхронизированно, чтобы вы вошли в режим калибровки выходного напряжения.
Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения добавляет единицы измерения; Нажмите Левую кнопку, минус единицы измерения; Из-за единицы измерения менее 0,1 в, отображение минимального напряжения до 0,1 в, поэтому вам нужно непрерывно Нажать 1-5 раз, чтобы увидеть, как измеритель меняется на 0,1 в, Сколько раз вольтметр меняет на 0,1 в, нажав на кнопку, в зависимости от текущего отображаемого напряжения, чем выше напряжение, тем меньше количество нажатий.
Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры устанавливаются для автоматического отключения питания для сохранения.

(2) шаги калибровки входного напряжения
Шаг 1. Отрегулируйте правую кнопку так, чтобы светодиод «IN» загорелся, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодисветодиодный «IN» мигают синхронизированно, чтобы вы вошли в режим калибровки входного напряжения.
Шаги 2 и 3 в соответствии с методом калибровки выходного напряжения.

Параметры производительности:

1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)
2. Диапазон выходного напряжения: 1,25-36 В постоянного тока, регулируемый
3. Выходной ток: 0-5 А
4. Выходная мощность: 75 Вт
5. Диапазон вольтметра: от 4 до 40 в, погрешность ± 0,1 в
6. Рабочая частота: 180 кГц
7. Высокая эффективность до 96%
8. Встроенная функция теплового отключения
9. Встроенная функция ограничения тока
10. Встроенная функция защиты от короткого вывода
11. Защита от обратной полярности входа: нет (при необходимости, последовательно диод высокого тока с входом).
12. Д x Ш x В = 6,6*3,9*1,8 см

Применение:

Понижающий модуль постоянного/постоянного тока применяет входное напряжение выше выходного напряжения понижающего поля, например, аккумулятор, трансформатор мощности, Регулируемый источник питания «сделай сам», ЖК-монитор и ЖК-телевизор, портативный приборный источник питания, телекоммуникационное/Сетевое оборудование, 24 В автомобильный ноутбук источник питания, промышленное оборудование от 12 В до 3,3 В, от 12 В до 5 В, От 24 В до 5 В, от 24 В до 12 В, от 36 В до 24 В и т. Д.

Посылка:

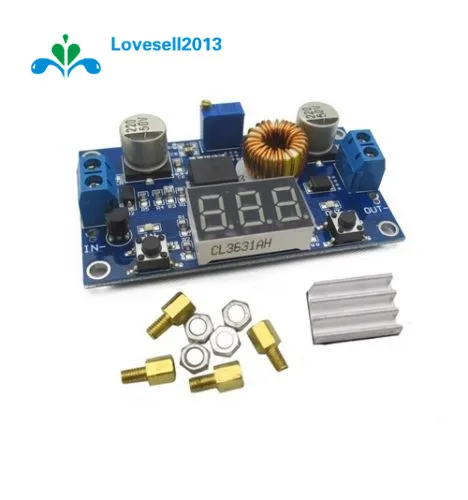

Понижающий модуль заряда с регулируемой мощностью CC/CV, 5 А, светодиодный драйвер с красным вольтметром, 1 шт.
