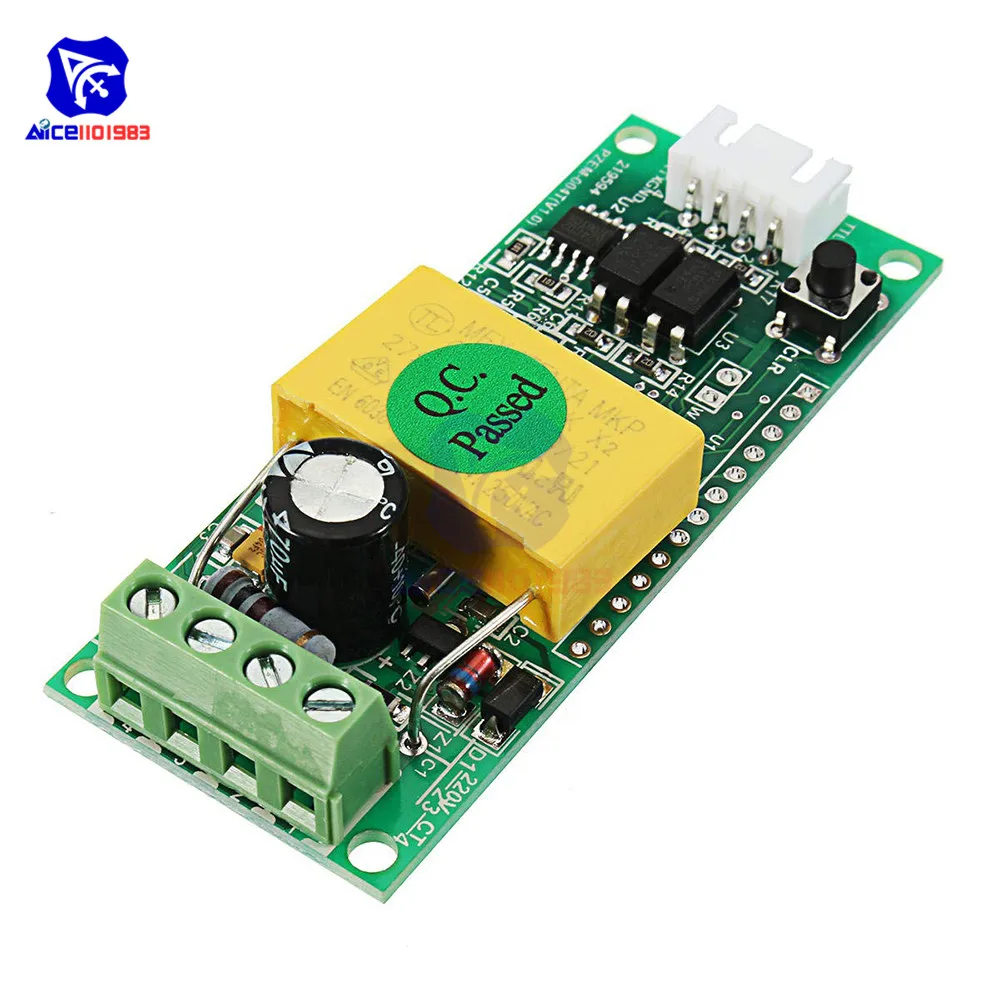

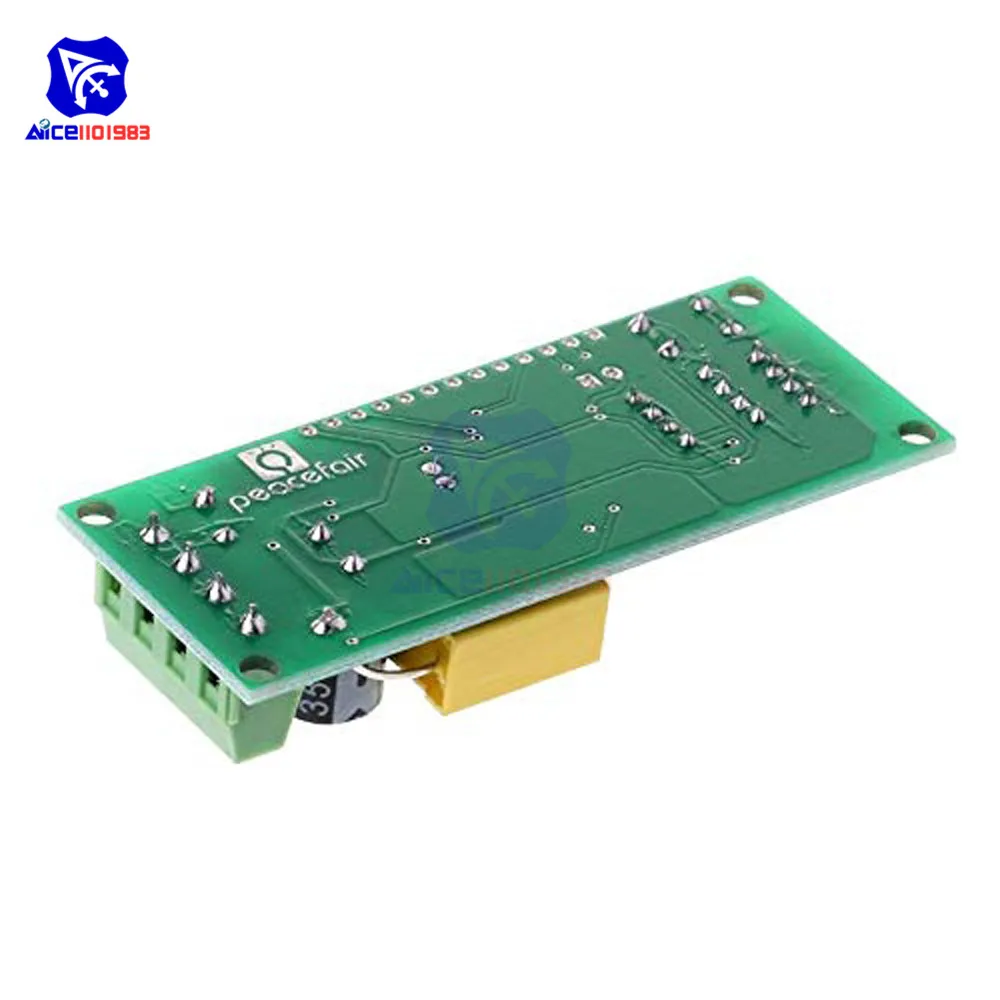

Цифровой многофункциональный измеритель переменного тока модуль питания Ватт

Цифровой многофункциональный измеритель переменного тока модуль питания Ватт

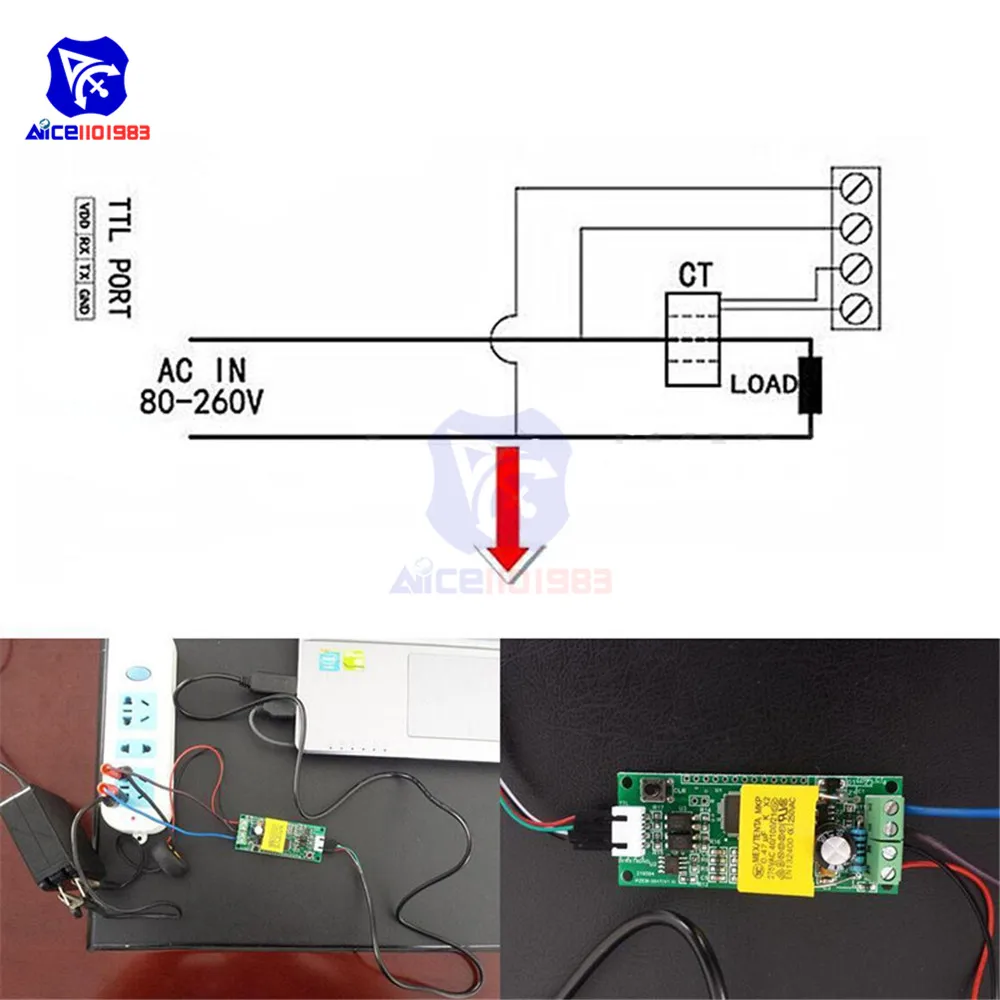

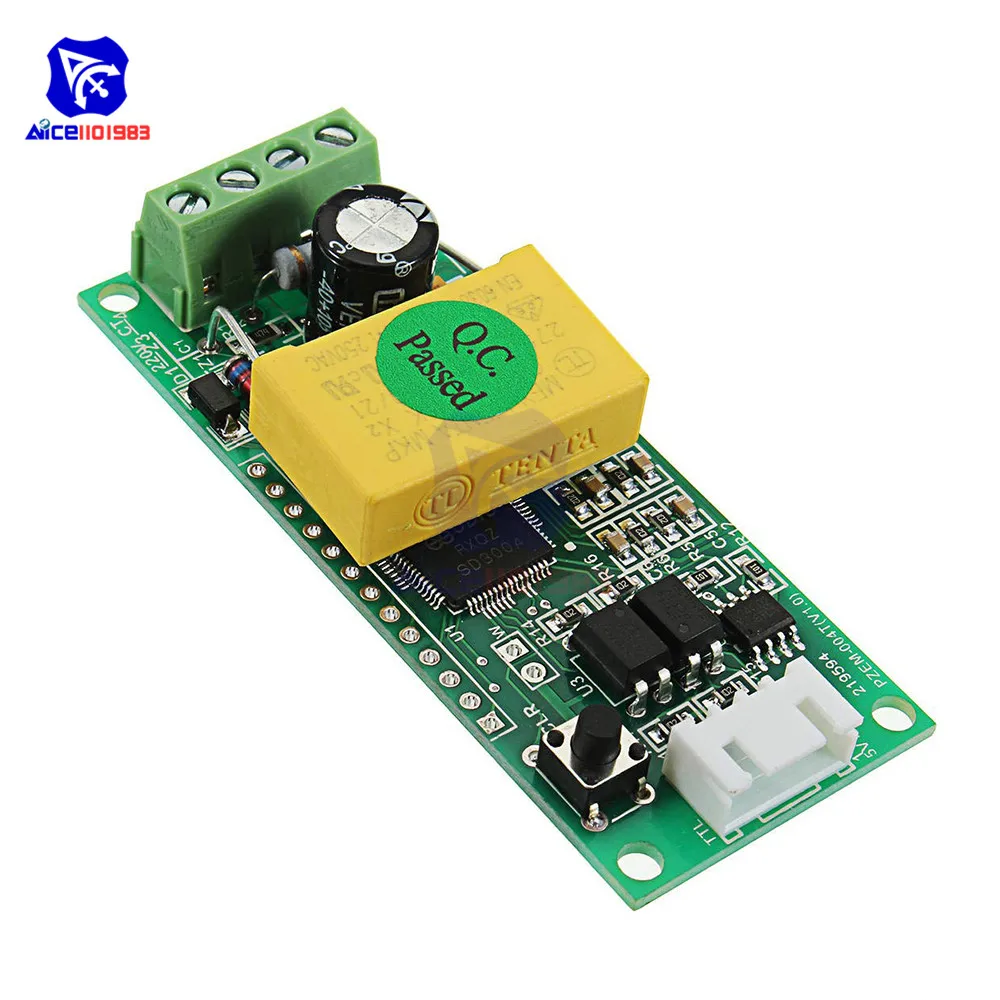

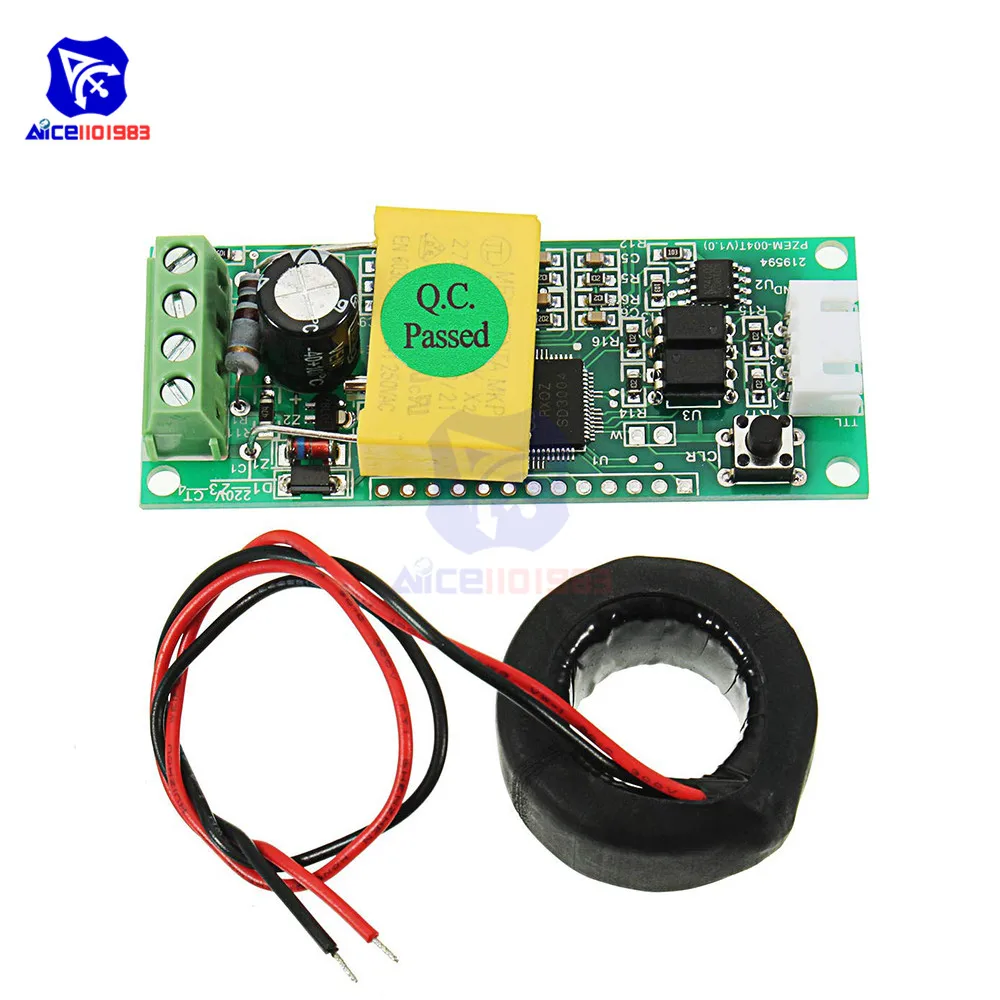

Модель: PZEM-004T   A. Функция 1. Функция измерения электрических параметров (напряжение, ток, активная мощность). 2. Кнопка питания обеспечивает четкую функцию. 3. Функция запоминания данных с функцией отключения питания (кумулятивное отключение до экономии). 4. Функция дисплея ПК (напряжение дисплея, ток, активная мощность). 5. Функция последовательной связи (поставляется с последовательным интерфейсом TTL, через различные клеммы связывается с пластиной адаптера, читает и устанавливает параметры).   B. Фронтальный дисплей и клавиша   Пользовательский интерфейс Окно дисплея ПК состоит из четырех, используется для отображения напряжения, тока, мощности, параметров питания, как показано на рисунке. Формат дисплея 1. Мощность: диапазон измерений 0 ~ 22 кВт 0 ~ 10 кВт в формате дисплея от 0,000 до 9,999; Формат дисплея 10 ~ 22 кВт 10,00 ~ 22,00. 2. Мощность: Диапазон измерений 0 ~ 9999 кВт/ч 0 ~ 10 кВт · ч в формате дисплея от 0,000 до 9,999; 10 ~ 100 кВт · ч в формате дисплея от 10,00 до 99,99; 100 ~ 1000kWh в формате дисплея от 100,0 до 999,9; 1000 ~ 9999 кВт/ч и выше Формат дисплея от 1000 до 9999.   3. Напряжение: диапазон тестирования 80 ~ 260 В переменного тока Формат дисплея 110,0 ~ 220,0. 4. Ток: диапазон измерений 0 ~ 100A Формат дисплея от 00,00 до 99,99. Три. Кнопка Встроенная кнопка на панели, используемая для того, чтобы сделать электричество четким, как показано на рис. 2. Способ очистки электроэнергии: нажмите 0 клавиш пять секунд, затем отпустите кнопку! Нажмите снова, чтобы очистить ключ, данные будут очищены, и будет очищен заряд выхода, очищен до сих пор. C. Серийный Связь Модуль оснащен интерфейсом передачи последовательных данных TTL через последовательный порт, который можно считывать и задавать соответствующие параметры; Но если вам нужно устройство с USB или RS232 (например, компьютеры) чтобы связаться, вам нужно быть оснащенным другой платой адаптера TTL (Связь через USB необходима с TTL к USB-адаптерной пластиной; Связь RS232 с TTL к RS232 адаптерной пластиной), пластина адаптера для конкретных деталей подключения находится на рис. D. Описание сообщений 1. Подключите оборудование в соответствии с схемой проводки. 2. Подключите леску после хорошего выбора порта связи ПК, модуль программного обеспечения поддерживает порт связи COM2/COM3/COM4, через менеджера устройств для просмотра, если не более нескольких портов, вам нужно изменить порт поверх. E. Соображений 1. Этот модуль подходит для использования внутри помещения, а не на улице. 2. Приложенная нагрузка не должна превышать номинальную мощность. 3. Проводка не может быть неправильной. F. Технические характеристики 1. Рабочее напряжение: 80 ~ 260 В переменного тока 2. Тестовое напряжение: 80 ~ 260 В переменного тока 2. Номинальная мощность: 100 А/22000 Вт 3. Рабочая частота: 45-65 Гц 4. Точность измерения: 1,0 Посылка включает в себя: 1x цифровой многофункциональный измеритель c 1x катушки
