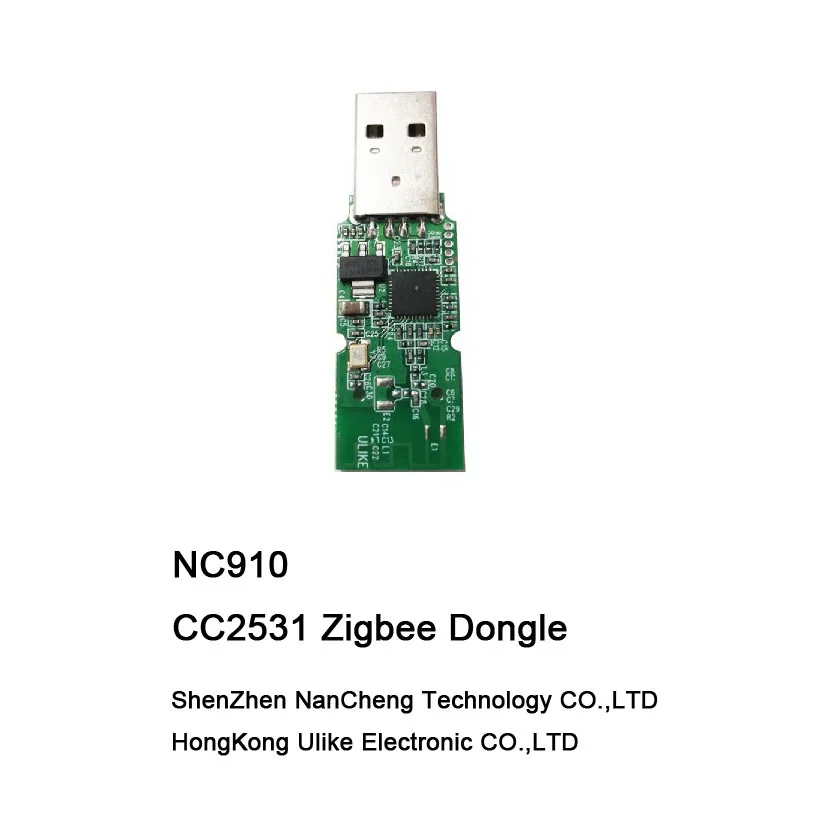

Анализатор протокола для CC2531 USB Dongle ZigBee packet sniffer|sniffer| |

Анализатор протокола для CC2531 USB Dongle ZigBee packet sniffer|sniffer| |

• CC2531 основывается на CC2530The увеличивает USB модуль нового поколения 2,4G на система SoC, CC2531 usb-ключ основывается на TI CC2531F256 чип rf продукты. Его небольшой размер, может быть непосредственно подключен к usb-порту компьютера, пакеты, полученные из воздуха, после определенной обработки, загружены на компьютер.

  Характеристики модуля:

  Рабочая частота: от 2405 МГц до 2480 МГц

  Миксер Поддержка 802.15.4, ZigBee2007, ZigBee PRO и ZigBee RF4CE стандарт, и т. Д.

  Стандарты протокола связи: IEEE 802.15.4

  Топология сети: звезда, ретикулят

  Метод модуляции: DSSS (QPSK) O-

  Скорость передачи данных: 250 кбит/с

  Узор антенны: внешняя антенна.

  Диапазон связи: 300 метров

  Чувствительность приема: - 97 дБм

  Ток излучения: мА 29

  Ток приема: 24 мА

  Рабочая температура: - 40 ~ 85

  Мощность питания: + 5 В + / -0,5 V

  8051 штук высокой производительности и низкое энергопотребление микро контроллер ядра;

  Части для того чтобы 2,4 ГГц IEEE 802.15.4 Радиотрансивер;

  Части чувствительности приема (97 дБм) и возможности защиты от помех;

  Просто кристалл, может удовлетворить потребности сети;

  Мощность структуры потребления 1 ток 0,2 мА, wake up системы необходимо только 4 свяжитесь с нами;

  Мощность режим 2 ток 1 мкА, оборудован таймером сна Бег;

  Мощность структуры потребления 3 ток 0,4 мкА, внешние прерывания Пробуждение;

  Слушайте аппаратную поддержку миксера, чтобы избежать коллизии несущего множественного доступа (CSMA/CA);

  Миксер поддерживает цифровой полученный Индикатор силы сигнала/индикатор качества канала (RSSI/LQI);

  В комплекте монитор батареи и датчики температуры;

  Расширенный стандарт шифрования миксера (AES);

  Особенности продукта

  Сотрудничайте с различным программным обеспечением, USB ключ CC2531 может достичь довольно богатых функций:

  Независимый анализатор протокола 802.15.4 / Zigbee, а именно анализатор пакетов и программное обеспечение sniffer пакетов

  Mixer RemoTI 2,4G пульт дистанционного управления приемник пластина-целевая плата, и Целевой эмулятор программного обеспечения

  Части 2,4G беспроводного приемника клавиатуры-HID устройств, Большинство операционных систем используют Бесплатный драйвер

  In pieces - USB конвертер-USB 2,4G RF модем, 2,4G беспроводные данные могут быть легко преобразованы в USB данные

  Части со стеком протоколов ZStack, реализация полных устройств zigbee, кроме того, вы можете использовать свое воображение и в полной мере использовать высокоскоростные функции USB CC2531, разрабатывать свои собственные продукты!

  Применение модуля

  Кусками 2,4 ГГц передача данных приложений

  Миксер AMR-автоматическое считывание счетчика

  Миксер RF4CE беспроводной пульт дистанционного управления

  Миксер RKE-двухсторонний пульт дистанционного управления без ключа

  Миксер с низкой мощностью телеметрии

  Части корпуса и здания автоматического управления

  Элементы беспроводной сигнализации и системы безопасности

  Части промышленных испытаний и контроля

  Части беспроводных сенсорных сетей

  Части беспроводного электронного медицинского

  Детали потребительской электроники

  Миксер Zigbee Беспроводной датчик сети

  Части интеллектуального дома/интеллектуального здания, интеллектуального сообщества

  Система управления освещением

  Использование руководства NC910

  1: Подключите отладчик CC к компьютеру, нажмите кнопку reset для отладчика CC, светильник индикатора CC DEBUGGER должен быть зеленым, операция конкретной операции см. Отладчик CC введен.

  Введена операция отладчика CC:

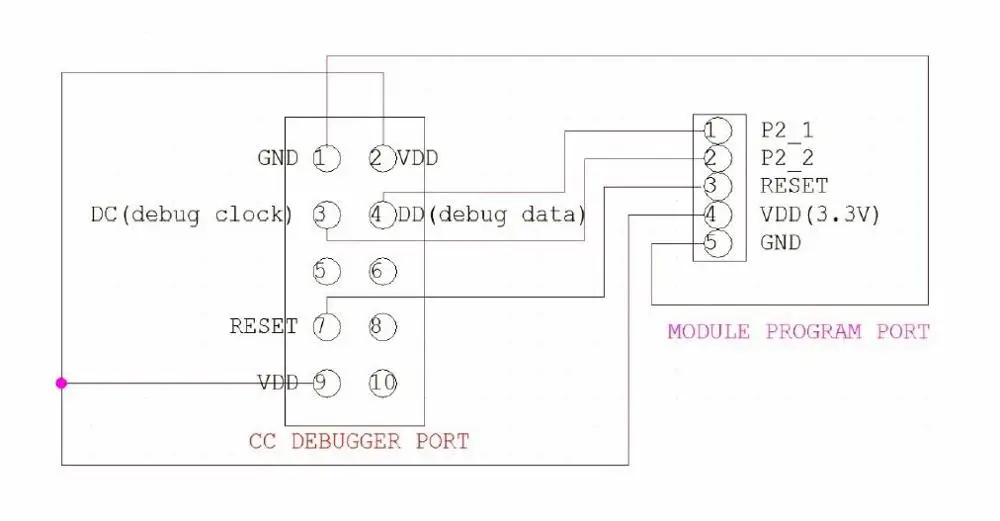

  Схема подключения отладчика NC910 и CC:

2.Руководство пользователя для отладки CC.

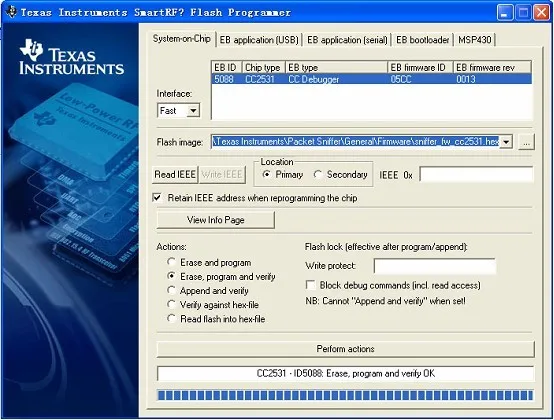

3.NC910ПринимаетсяSmartRF программистIAR,

4,

Usb-ключАнализатор пакетов

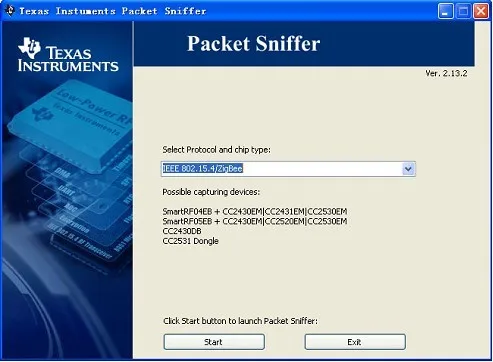

1.Анализатор пакетовШестигранный:

C:Program FilesTexas Instruments Packet tacket

:

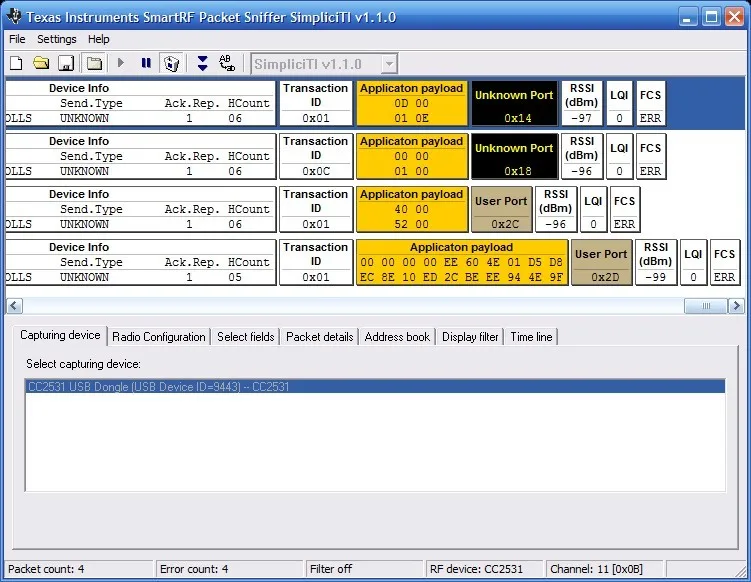

Установите версию протокола на «Zigbee 2007 / Pro» (Установите версию стека здесь) и нажмите, чтобы начать захватывать посылка.

Установите версию протокола на «2007 / Zigbee Pro» (здесь Установите версию стека протоколов), нажмите, чтобы начать ловить.
