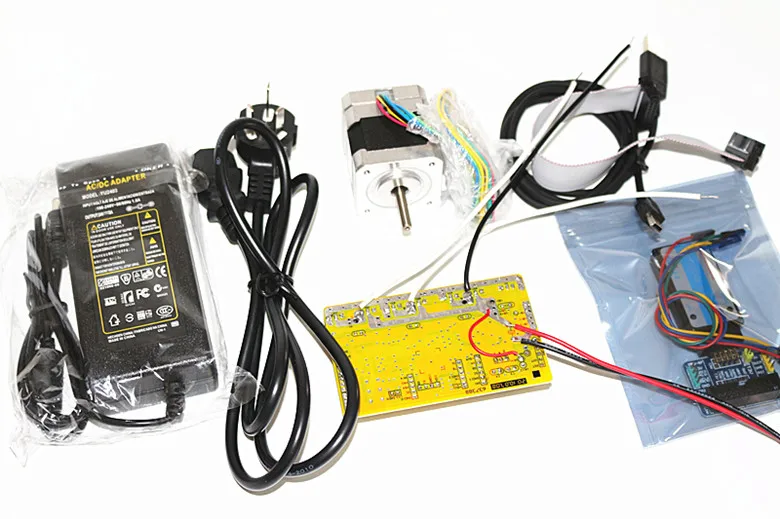

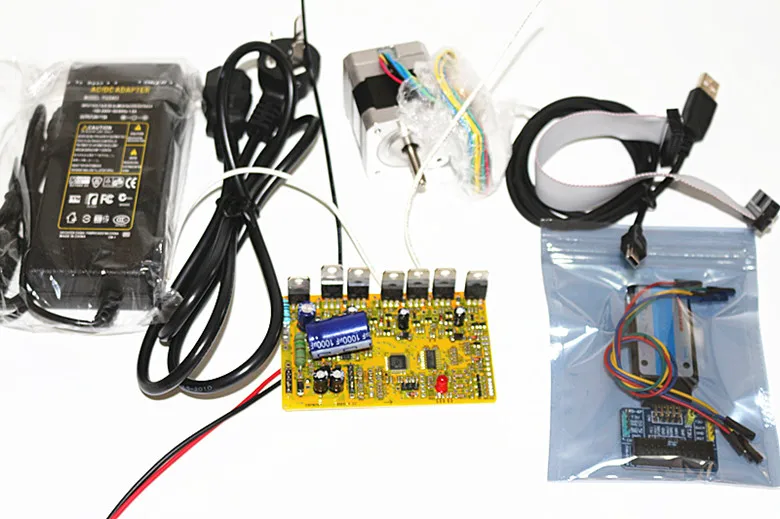

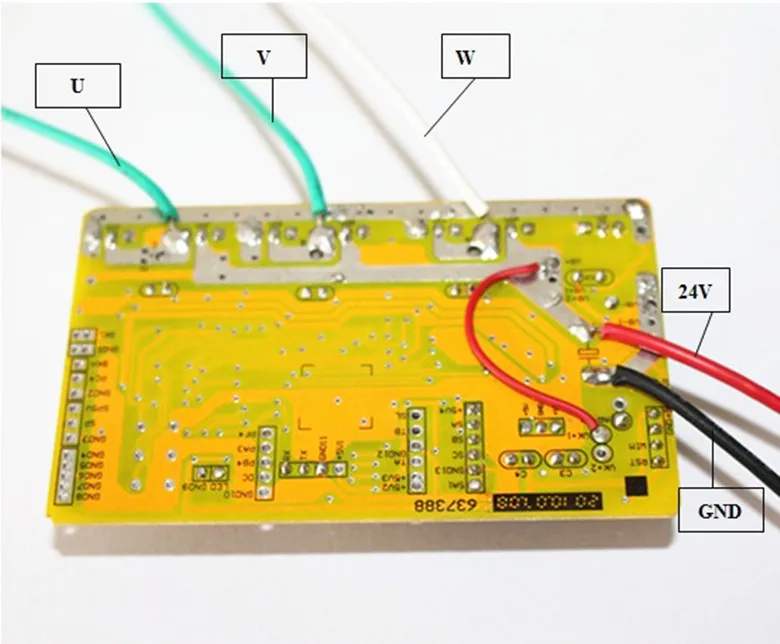

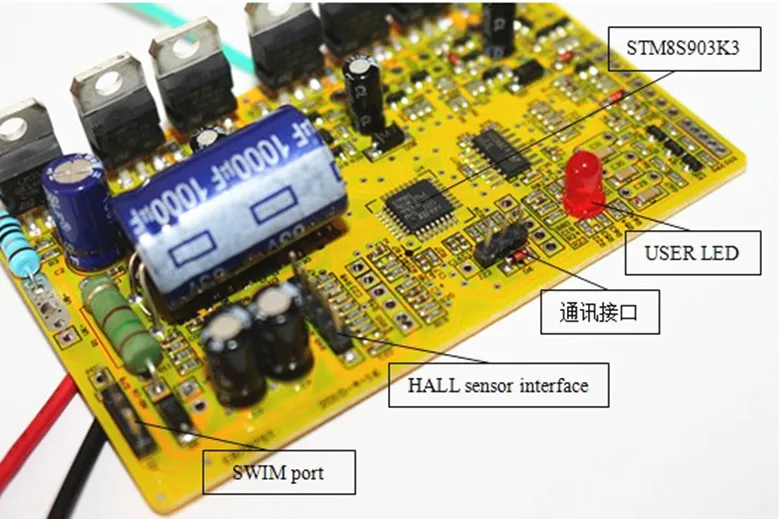

Магнитный полюс номер 4Количество фаз 3Номинальное напряжение DC 24Номинальная частота вращения об/мин 4000Краткое введение:STM8S903K3T6 в качестве ядра. Основная схема включает в себя цепь питания, MCU цепь и датчик положения, цепь обработки сигнала, цепь предварительной обработки сигнала управления, цепь драйвера питания, цепь обнаружения тока двигателя, цепь обнаружения напряжения, интерфейс Цепи и скорости тормоза и т. Д.Функциональная конструкция системы мониторинга:В наборе для разработки RDK-STM8 BLDC основная плата STM8 не имеет дисплея и кнопок, поэтому во время работы двигателя трудно наблюдать за током, напряжением и другими параметрами. Система мониторинга конструкции может отображать соответствующие параметры управления двигателем на интерфейсе man-machine и может одновременно запускать и останавливать двигатель.Система мониторинга хост-компьютера может взаимодействовать с основной платой STM8 и может быть реализована последовательным портом. Где STM8 RXD и TXD функции сопоставляются обратно к PF4 и PA3 pins, соответственно. Поэтому, когда плата общается с хост-компьютером, следует обратить внимание на конфигурацию опции байтов.Используя систему мониторинга, вы можете выполнить следующие функциональные требования:Двигатель запускается и останавливает двигатель;Двигатель работает в замкнутом режиме управления;Количество полюсов двигателя и параметры PID замкнутого цикла могут быть установлены;Функция отображения в реальном времени напряжения шины и параметров тока;Верхняя настройка скорости компьютера и фактическая функция отображения скорости;Настройка относительных параметров во время начала без чувства;Функция защиты от перегрузки по току;Отображение состояния двигателя и т. д.Главный компьютер дизайн интерфейсаСистема мониторинга ПК может быть запрограммирована с помощью программного обеспечения визуального программирования. Программное обеспечение для визуального программирования, например, визуальный, C + +, Borland + +, Boilder, визуальный, базовый и так далее.Borland C + + Builder, называемый BCB. BCB ориентирован на разработку приложений для настольных ПК Windows, имеет сильные возможности визуального развития, быстрое развитие интерфейса.В этой конструкции используется программное обеспечение BCB для записи системы мониторинга BLDC и верхней программы приложений компьютера.Эта программа может использовать скорость интерфейса хост-компьютера. ПК управления двигателем запуска и остановки операции, без работы зала.Купите этот комплект двигателя, предоставьте CB исходный код, файлы установки программы, нижнюю машину через соглашение, STM8 процедуры управления, чертежи и другую информацию.
