Усилитель мощности 2CH L12 MOSFET IRFP140 IRFP9140 готовая плата с выпрямительным фильтром -

Усилитель мощности 2CH L12 MOSFET IRFP140 IRFP9140 готовая плата с выпрямительным фильтром -

Описание

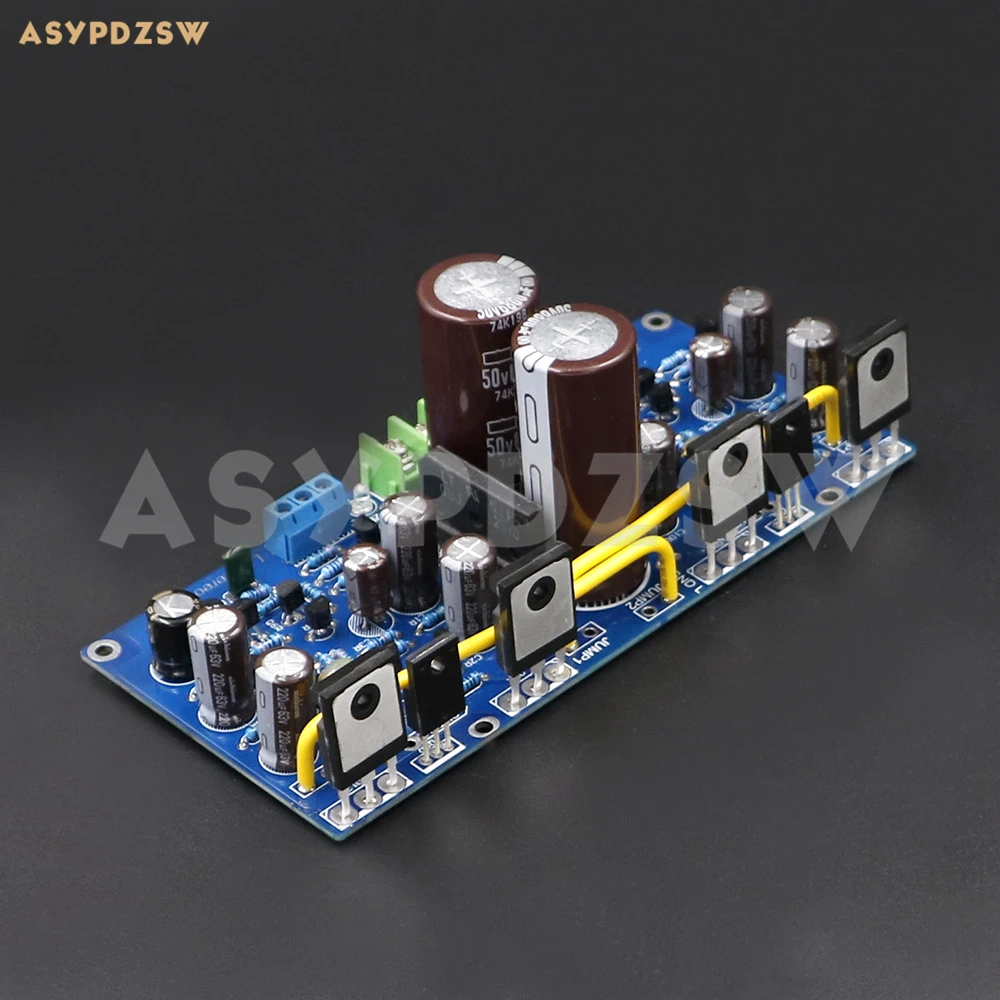

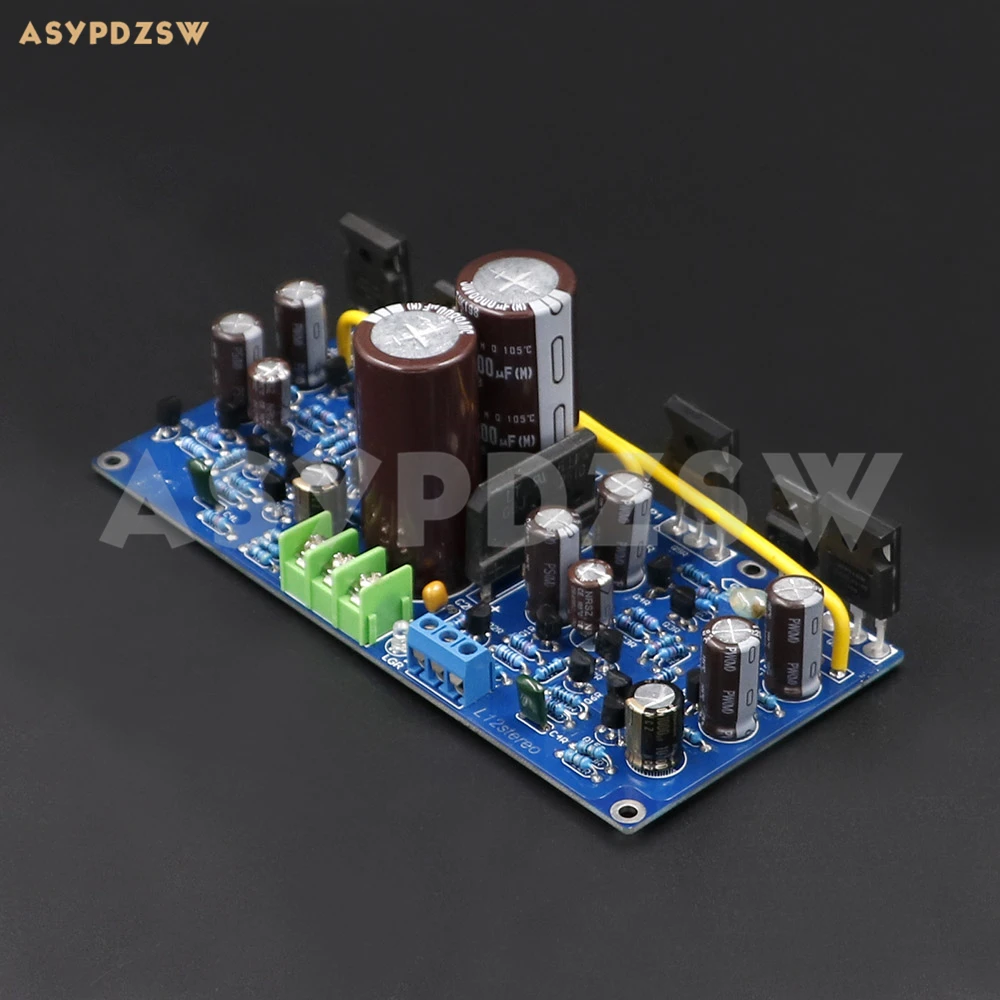

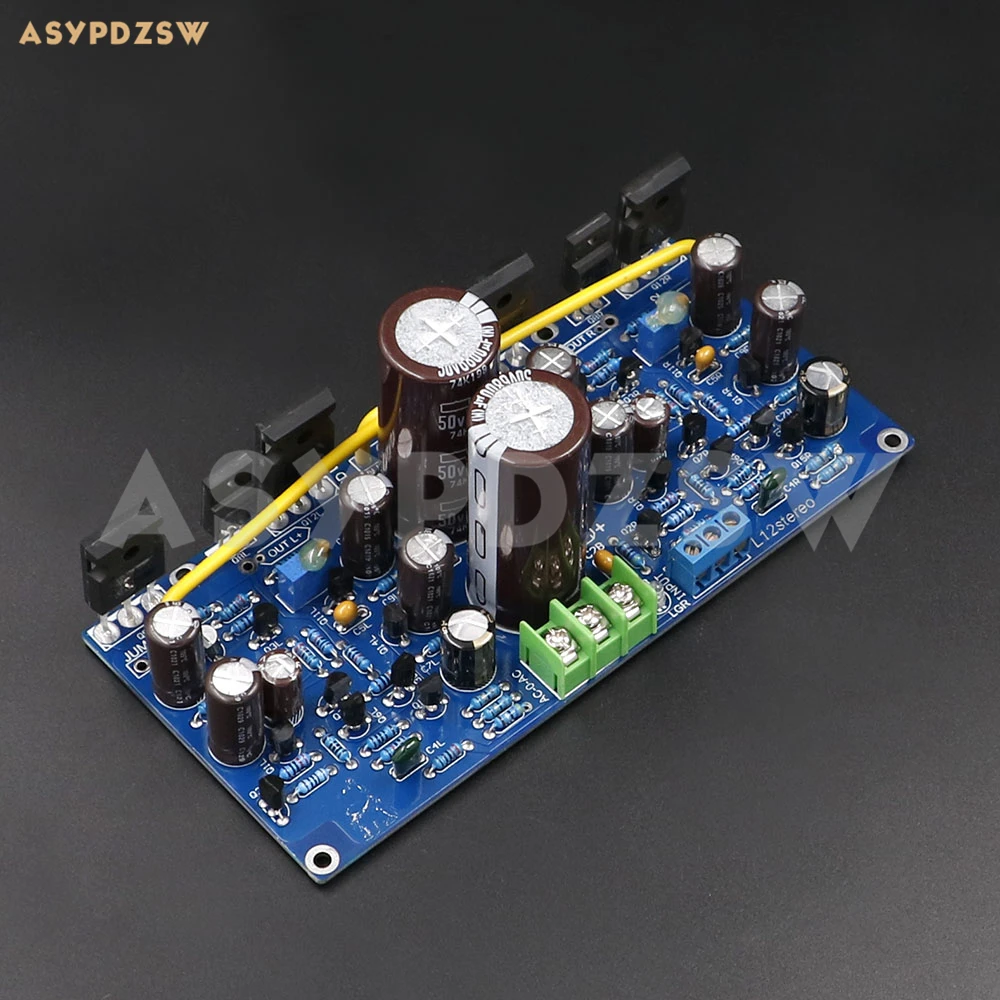

Плата усилителя L12 с выходом FET, каждый канал использует пару IRFP140, IRFP9140 высокомощная трубка
IRFP140 параметры: 100V 33A 140W
IRFP9140 параметры: 100 в 21A 180 Вт
Поставляется с фильтром выпрямителя, источником питания переменного тока.
Без соединительного конденсатора, входное напряжение входного сигнала, чтобы избежать постоянного тока.
С помощью 25A выпрямителя полный мост, с алюминиевой крышкой, 50В/6800 мкФ Япония оригинальный фильтр конденсатор с алюминиевой крышкой, X2.


Параметр:
Размер: 150 мм * 70 мм 58 мм

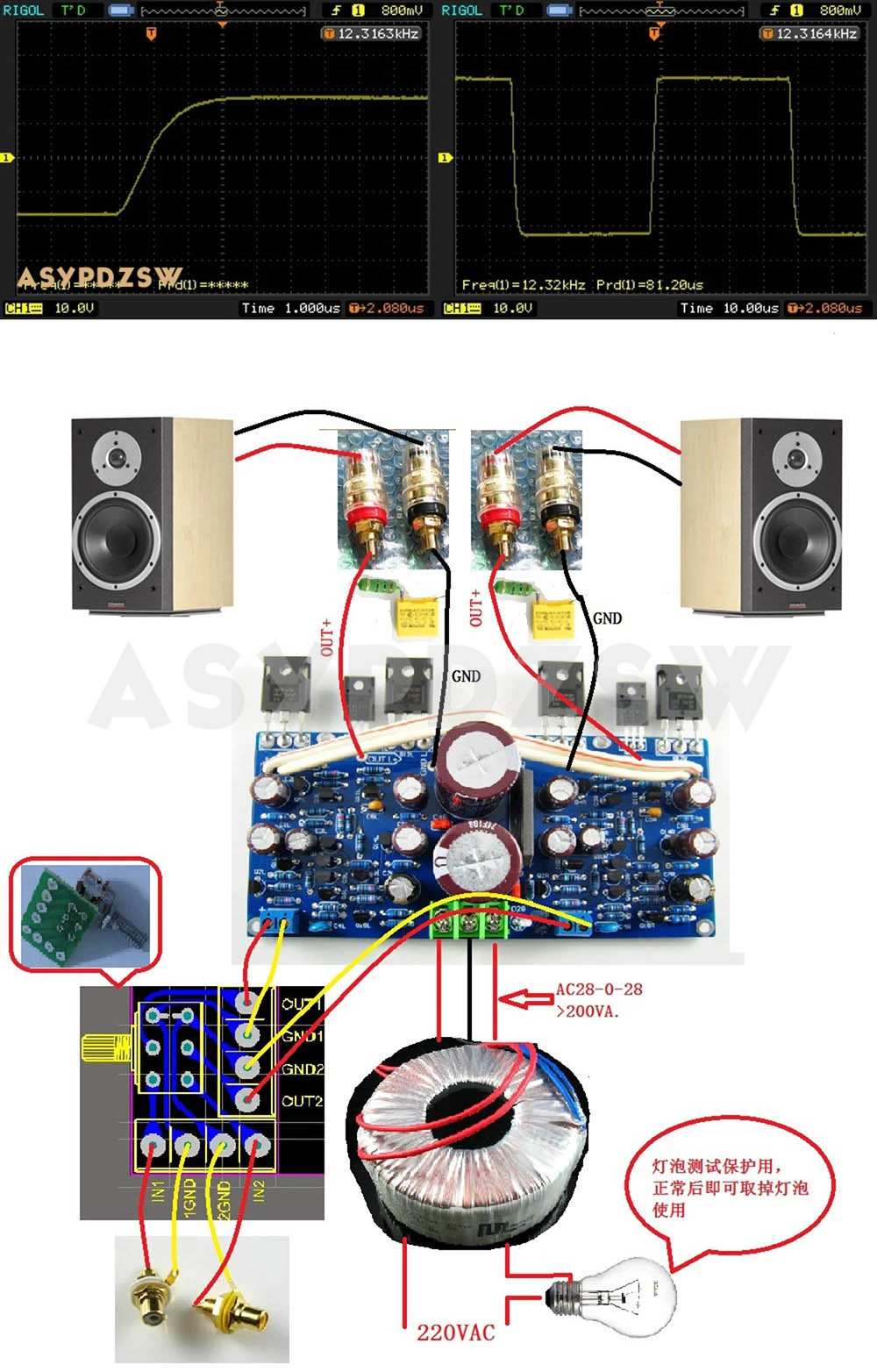

Напряжение питания: от AC15-0-15 до 32-0-32 В переменного тока
Выходная мощность: 100 Вт 8R * 2200 Вт 4R * 2, 300 Вт 2R * 2
Полный мост BTL 400W 8R * 1(Вам нужно купить адаптер BTL board) (AC 32-0-32)
THD + N <0.008% 50 Вт, 1 кГц, <0.02% 50 Вт 10 кГц, <0.1% 50 Вт 20 кГц.
Выходной ток:> 15A
Коэффициент демпфирования> 40
Коэффициент усиления: 34
Вход Чувствительность: 1,2 V (с выходной мощностью 40V сигнала)
Частотная характеристика: 8 Гц-3 дБ, 200 кГц-3 дБ. 20 Гц ---- 20 кГц-1 дБ.

Примечание по установке: трубка MOSFET высокой мощности должна быть установлена с изоляционным листом. 10R серия 0,1 мкФ ZOBEL сеть должна быть соединена в серии на выходном терминале динамика + и-конец, что эквивалентно + и-конец динамика.


Примечание: Это готовая доска для сварки и тестирования.
