Описание

Набор аксессуаров (тип D) для Raspberry Pi, включая расширительную панель ARPI600, различные датчики, ПОДДЕРЖКА Arduino

Примечание: Raspberry Pi не входит в комплект.

Обзор

Пакет аксессуаров (тип D) для использования с Raspberry Pi. Он состоит из платы расширения ARPI600, различных датчиков и оснащен поддержкой подключения Arduino.

Поддерживаемый Pi

• Raspberry Pi 1 модель A +
• Raspberry Pi 1 Модель B +
• Raspberry Pi 2 Модель B
• Raspberry pi 3 model b

Характеристики ARPI600

• Совместим с Arduino UNO, Leonardo, легко соединяется с различными экранами Arduino
• Разъем XBee для подключения различных модулей XBee
• Интерфейс датчика для подключения различных датчиков
• Встроенный USB для UART для отладки последовательного порта, также может быть настроен как адаптер xbee usb
• Бортовой ADC, 10 бит, 38 КСП, 11 каналов (6 каналов для интерфейса Arduino, 5 каналов для датчиков)
• Бортовой RTC

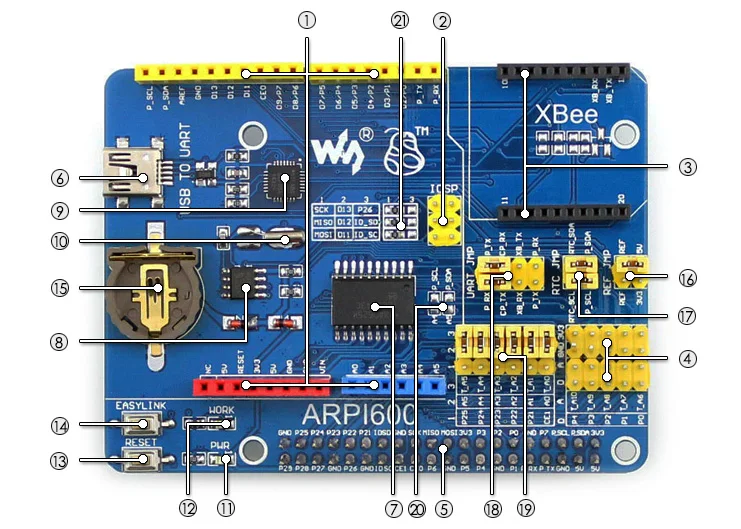

Что на ARPI600

1. Разъем Arduino:Для подключения щитов Arduino
2. Интерфейс ICSP:Arduino ICSP
3. Разъем XBee:Для подключения модулей связи XBee
4. Интерфейс датчика:Для подключения датчиков
5. Raspberry Pi разъем:Для подключения Raspberry Pi
6. USB для UART
7. TLC1543:AD конвертер
8. PCF8563:RTC
9. CP2102
10. 32,768 кГц кристалл:Для RTC
11. Индикатор питания
12. XBee state светодиодный
13. Кнопка сброса интерфейса XBee и Arduino
14. Кнопка XBee EASYLINK
15. Аккумулятор rtc держатель:Для аккумулятора CR1220
16. TLC1543 контрольная конфигурация напряжения перемычка
17. Перемычка RTC
18. Джемпер UART

    • При подключении P_RX и CP_TX, P_TX и CP_RX соответственно USB к UART подключается к последовательному порту Raspberry Pi
    • При подключении XB_RX и CP_TX, XB_TX и CP_RX соответственно USB к UART подключается к последовательному порту XBee
    • При подключении XB_RX и P_TX, XB_TX и P_RX соответственно Серийный порт Raspberry Pi подключается к последовательному порту XBee
19. Джемпер для выбора Arduino AD

    • Короткий 2 и 3 : Arduino A0-A5 как AD вход
    • Короткий 1 и 2 : Arduino A0-A5 в качестве цифрового управления
20. Джемпер для выбора Arduino I2C

    • Короткий Джемпер: Arduino A4-A5 как I2C контроль (A4-A5 Arduino AD выбор джемпер должен быть открыт)
21. Джемпер для выбора Arduino SPI

    • Короткий 1 и 2 : Arduino D11-D13 как SPI control (по умолчанию)
    • Короткий 2 и 3 : Arduino D11-D13 в качестве цифрового управления

ARPI600 фотографии



Подключение с Raspberry PiПодключение с GSM/GPRS экраномСоединение с щитом управления двигателем и XBee

Подключение с Arduino IO

РасширениеЩит и датчики

Ресурсы для развития

Вики:
Www.wav eshare.com/wiki/ARPI600
Www.wav eshare.com/wiki/Sensors_Pack

Raspberry Pi 3 Руководство по выбору

Содержимое посылка	Продукты
Товар	Описание	Acce. A	Acce. B	Посылка B	Acce. C	Посылка C	Acce. D	Посылка D	Acce. E	Посылка E	Acce. F	Посылка F	Acce. Α	Посылка α
RPi3 B	Raspberry pi 3 model b			И radic;		И radic;		И radic;		И radic;		И radic;		И radic;
Карта Micro SD 16 Гб	Sd-карта Miro 16 ГБ, класс 10		И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;
5В 2.5A адаптер питания	RPi3 B требуется 2.5A или выше источник питания		И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;	И radic;
Pioneer600	Плата расширения, обеспечивает расширительные интерфейсы и встроенные компоненты		И radic;	И radic;
DS18B20	Датчик температуры		И radic;	И radic;
Инфракрасный пульт дистанционного управления	ИК-контроль		И radic;	И radic;									И radic;	И radic;
Usb-камера 0307	Usb-камера				И radic;	И radic;
Мини беспроводная клавиатура	Мини беспроводная клавиатура с тачпадом				И radic;	И radic;
Конвертер HDMI-VGA	Для работы с мониторами VGA				И radic;	И radic;
ARPI600	Raspberry Pi для Arduino						И radic;	И radic;
Набор датчиков	Различные датчики в одной упаковке						И radic;	И radic;
5-дюймовый HDMI lcd (B)	5-дюймовый сенсорный ЖК-экран с интерфейсом HDMI								И radic;	И radic;
Двухцветный чехол для 5-дюймового ЖК-дисплея типа B	Чехол и держатель								И radic;	И radic;
7-дюймовый HDMI lcd (C)	7-дюймовый HDMI интерфейс сенсорный ЖК-экран, высокое разрешение										И radic;	И radic;
Двухцветный чехол для 7-дюймового ЖК-дисплея	Чехол и держатель										И radic;	И radic;
Камера RPi (B)	Raspberry Pi камера, регулируемый фокус												И radic;	И radic;
AlphaBot	Роботизированная платформа (Отслеживание линии, предотвращение препятствий, измерение скорости)												И radic;	И radic;
Сервопривод SG90	Сервопривод и 2 DOF головка сковороды												И radic;	И radic;
DVK512	Плата расширения, обеспечивает расширительные интерфейсы и встроенные компоненты	И radic;
3,5-дюймовый RPi lcd (A)	3,5-дюймовый сенсорный ЖК-экран	И radic;
PCF8591 AD DA плата	8-битный AD/DA модуль	И radic;
L3G4200D плата	Датчик углового тарифа	И radic;
LSM303DLHC плата	Электронный компас	И radic;
Смешанная доска	Зуммер, джойстик, инфракрасный приемник, датчик температуры	И radic;
Конвертер логического уровня	8ch трансивер с логическим уровнем шины	И radic;

Посылка

Вес:0,216 кг

1. ARPI600 x 1
2. Набор датчиков × 1
3. Разъем usb типа A для Micro B кабель x 1
4. Usb-разъем типа A для мини-кабеля типа B x 1
5. Набор винтов RPi (2 шт.) x 1
6. Карта Micro SD 16 Гб x1
7. Адаптер питания US standard 5V 2.5A USB выход x 1
8. Считыватель карт Micro SD x 1(Бесплатно)
