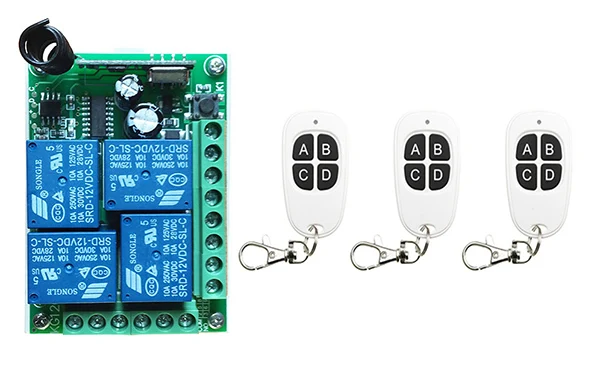

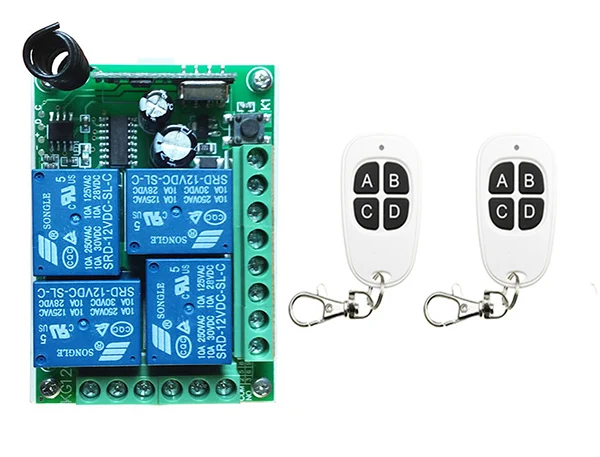

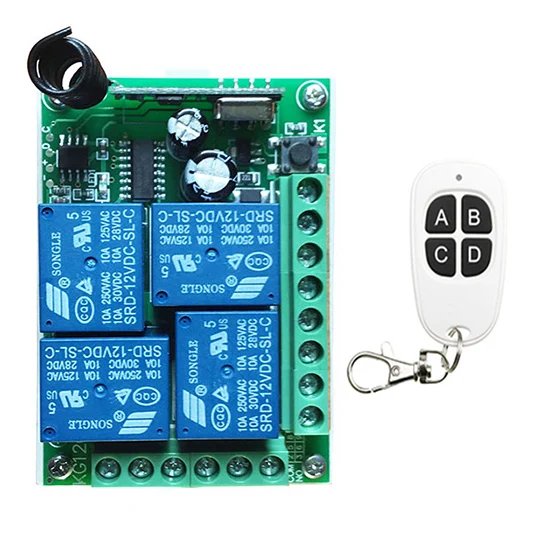

DC12V 4ch 10arf Беспроводной реле приемника удаленного Пульты ДУ для игровых приставок

DC12V 4ch 10arf Беспроводной реле приемника удаленного Пульты ДУ для игровых приставок

Особенности:

*Рабочая Напряжение: DC12V

*Ток покоя: 5mA

*Рабочая частота:315 мГц/433 мГц

*Приемка чувствительности:-104dBm

*Функция опции: моментальная/тогл/защелка

*Режим модуляции: ask

*Соответствующий режим: Интеллектуальный код обучения

*Режим выходного сигнала: сухой контакт/напряжение выходного сигнала

*В виде ракушки: Да

*Рабочая температура:-30 ~ + 80

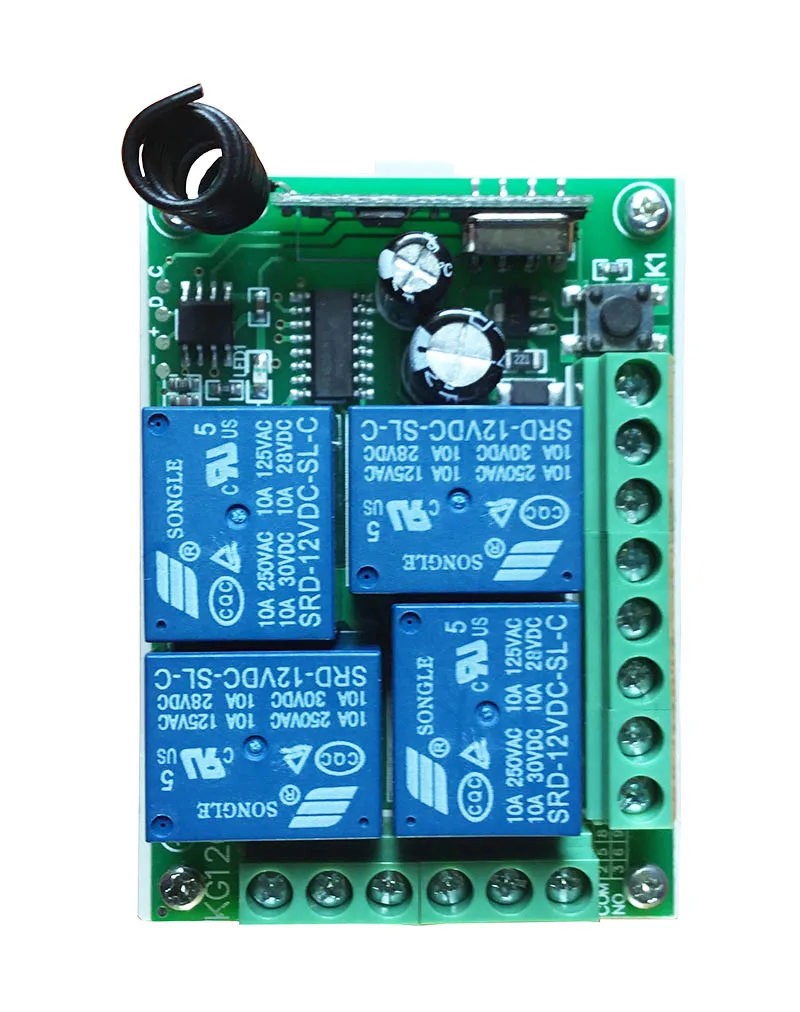

*Размер печатной платы: 68*48*16 мм

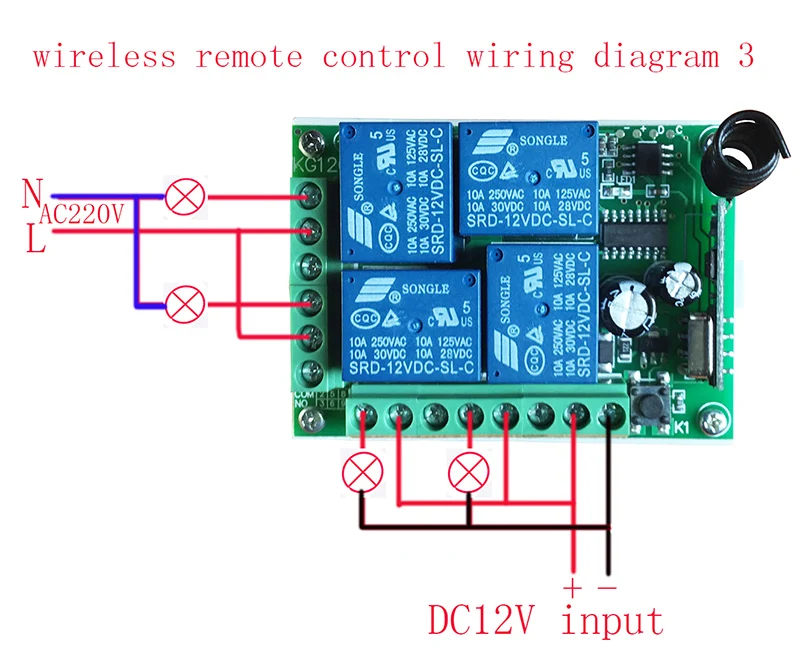

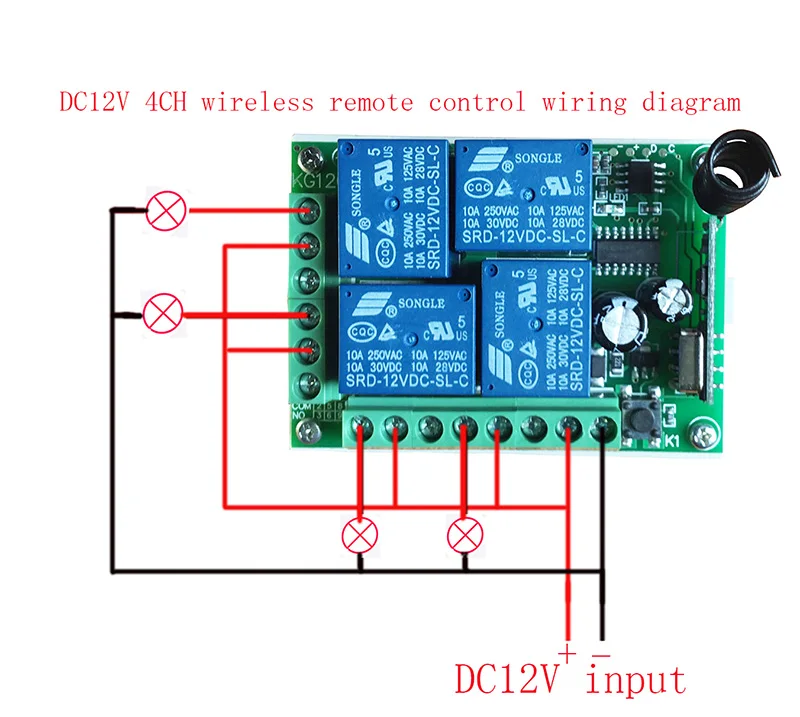

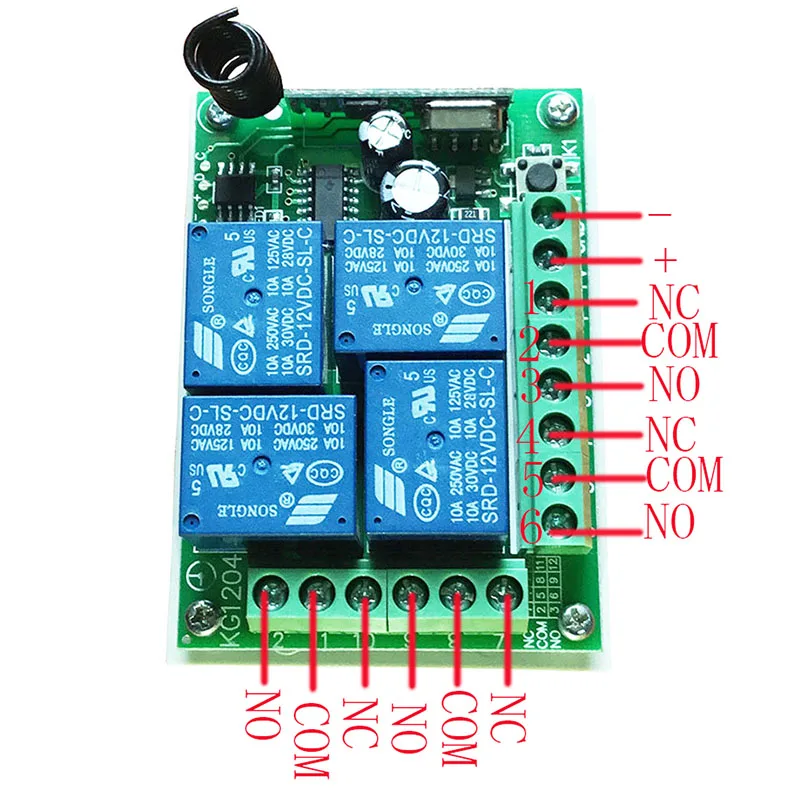

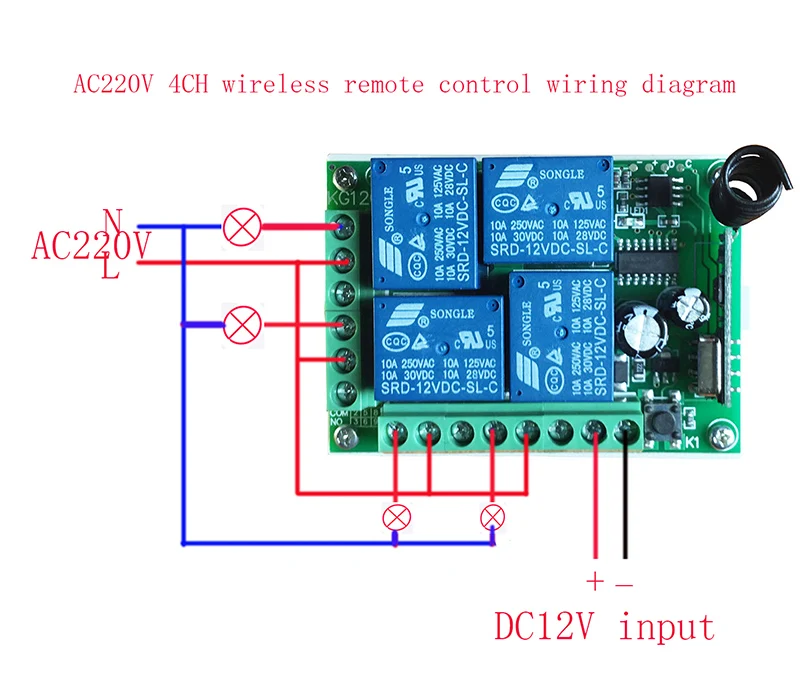

+ V-положительный полюсный вход

GND-отрицательный полюсный вход

1-кc1 нормальное закрытое реле (nc)

2-CC1-общее реле (кОм)

3-кc1 нормальное открытое реле (нет)

4-Kc3 нормальные закрытые реле (nc)

5-cc3-общее реле (кОм)

6-Kc3 нормальные открытые реле (нет)

7-кc2 нормальные закрытые реле (nc)

8-кc2 частый эстафета (кОм)

9-кc2 нормальное открытое реле (нет)

10-kc4 нормальные закрытые реле (nc)

11-kc4-общее реле (кОм)

12-kc4 нормальное открытое реле (нет)

О режим работы:

1.Мгновенный/Jog: Нажмите и удерживайте-> на; выпуск-> off

Сохраняйте нажатие одной кнопки, соответствующий канал работает/на;

Расслабьте ваш палец остановите/выключите.

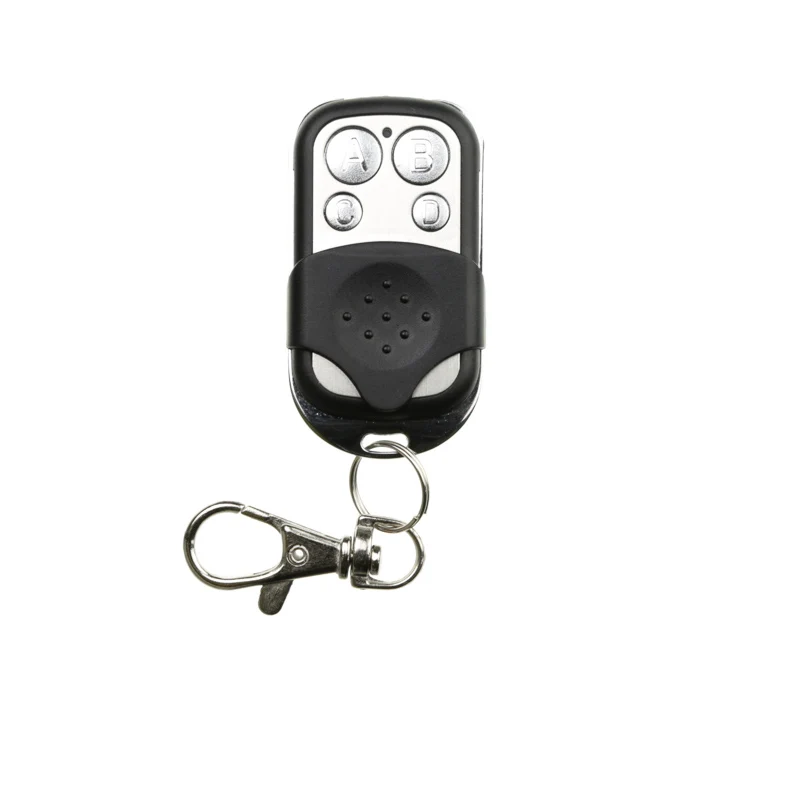

(4 канальный переключатель (приемник) нужно 4 кнопки дистанционного управления (передатчик)

2.Тумблер/самозамок: нажмите-> на; Нажмите снова-> off

Нажмите одну кнопку на один раз, соответствующий канал работает/на;

Нажмите одну и ту же кнопку опять же остановите/выключите.

(4 канальный переключатель (приёмник) нужен 4 кнопки дистанционного управления (передатчик).

3.Защелка/межзамок: пресс-> на; нажмите другую кнопку-> off

Нажмите одну кнопку на один раз, соответствующий канал работает/на;

Нажмите еще одну кнопку-Остановите/выключите (в то же время, другой соответствующий канал работает).

(4 канальный переключатель (приёмник) нужен 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

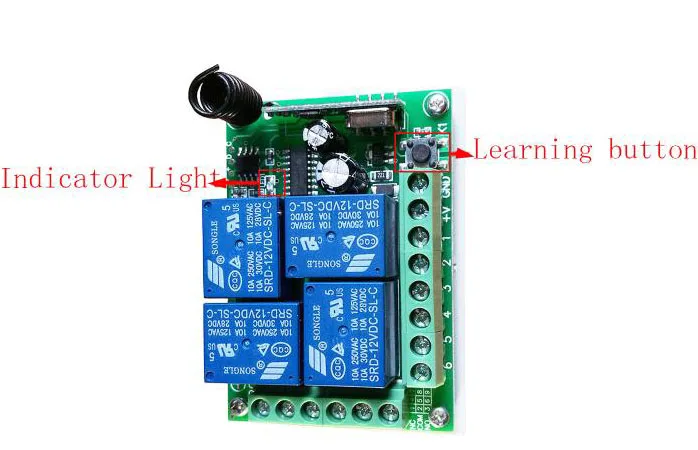

1.Кратковременный режим: нажатие один раз Кнопка обучения клавиши на приемнике плата (светодиодный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнал три раза по светодиодному Индикатору пульта ДУ сообщает о настройке моментального режима успешно.

2.Переключить режим: нажатие два раза кнопки обучения клавиши на приемнике плата (светодиодный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью LED-индикатора пульта ДУ сообщает о том, чтобы настроить режим тоглов успешно.

3.Тактный режим: нажатие три раза кнопки обучения клавиши на приемнике плата (светодиодный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите кнопку "Первая кнопка", перейдите на вторую удаленную кнопку, сигнал три раза по удаленному светодиодному Индикатору сообщает о настройке режима фиксации успешно (первая кнопка стойки для на, Вторая кнопка выделяется).

4.2ч минутный + 2ch тогл: нажатие четыре раза кнопки обучения клавиши на приемнике платы (светодиодный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью LED-индикатора Remote сообщает о настройке успешно.

5.2ч мгновенный + 2ch заперт: нажатие пять раз кнопки обучения клавиши на приемнике платы (светодиодный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью LED-индикатора Remote сообщает о настройке успешно.

6.2ch тогл + 2ch заперт: нажатие шесть раз кнопки обучения клавиши на приемнике платы (светодиодный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью LED-индикатора Remote сообщает о настройке успешно.

7.2ch Latching + 2ch заперт: нажатие 7 раз кнопки ключа обучения на приемнике платы (светодиодный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью LED-индикатора Remote сообщает о настройке успешно.

8.Удаление существующих данных дистанционного управления: Нажатие 8 раз кнопкой обучения клавиши на плате приемника, светодиодный индикатор на приемной плате будет прошить восемь раз, существующие пульты удаляются успешно.

Примечание:

1.Пожалуйста, не заряжайте работу, вы должны отключить питание, а также работу после тестирования и корректного электричества.

2.Пожалуйста, незамедлительно измените аккумулятор, когда удаленное напряжение управления недостаточно, (когда напряжение батареи недостаточно, вообще-то близко передаюсь)

3.Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, мощное вмешательство электромагнитного, подаваемого при использовании беспроводных радиочастотных продуктов, и избегайте слишком короткого расстояния между пультом управления и приемником.

4.Пожалуйста, избегайте аномального использования продукта.Аномальное использование уменьшит производительность и жизнь продукта, когда серьезно он может повредить продукты и даже угрожает опасность для вашего сейфа.

Примечание:433 мГц и 315 мГц имеются, 315 мГц будут разосланы, если нет спроса на частоту

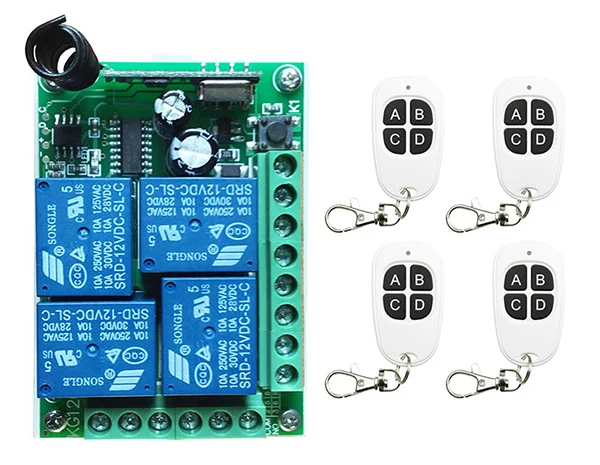

Pacote Inclued:

A:

1 х приемник (с крышкой)
