Водонепроницаемая комбинированная антенна для использования вне помещений с

Номер детали:WK-GPS/LTE/WIFI002

Спецификация диэлектрической антенны

Размер

25 × 25 × 4 мм

Центральная частота

1575,42 МГц ± 3 МГц

V.S.W.R

1,5: 1

Ширина ремешка

± 5 МГц

Затухание

Fo ± 100 МГц> 30 дБ

Сопротивление

50 Ом

Пиковый коэффициент усиления

> 3 дбск, на основе 7 × 7 см наземной плоскости

Покрытие для усиления

>-4 дбск при-90 °<0<+ 90 ° (более 75% объема)

Поляризация

Правшей Циркуляр (RHCP)

Технические характеристики LNA

Коэффициент усиления LNA

(Без кабеля)

28 дБ типичный

Шумовая фигура

1,5 дБ

V.S.W.R

<1,65

Напряжение постоянного тока

2,7-5,0 В ± 0,5 В

Постоянный ток

15 мамакс (5 В постоянного тока)

Характеристики 4G LTE

Частотный диапазон

698-960/1710-2700 МГц

V.S.W.R

2,5: 1

Коэффициент усиления

3.5dBi

Поляризация

Вертикальный

Радиация

Всенаправленный

Максимальная входная мощность (Вт)

50

Сопротивление

50 Ом

Характеристики WIFI

Частотный диапазон

2350-2500 МГц

V.S.W.R

1,5: 1

Ширина ремешка

± 50 МГц

Коэффициент усиления

2.5dBi

Поляризация

Вертикальный

Радиация

Всенаправленный

Максимальная входная мощность (Вт)

50

Сопротивление

50 Ом

Механические характеристики

Вес

<300 г

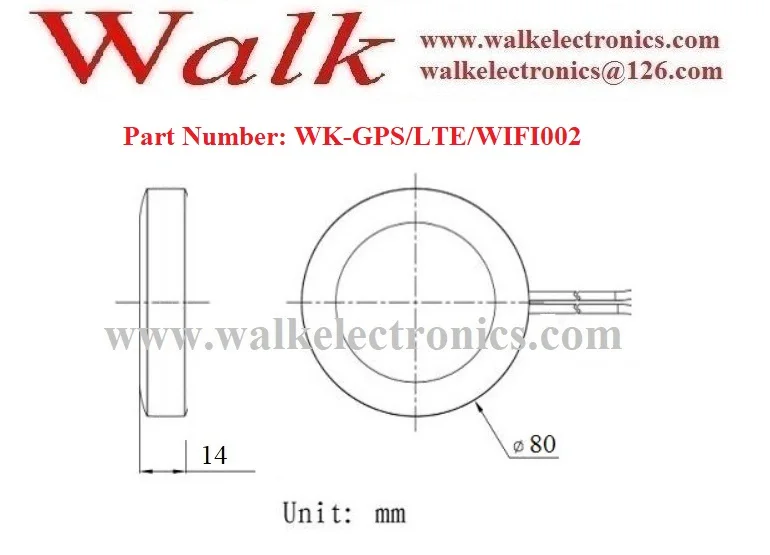

Размер

Ø80 × 14 мм

Кабель

GPS: 4 м RG174 кабель

4G LTE: 4m RG174 кабель

WIFI: 4 м RG174 кабель

Соединитель

GPS: SMA Мужской прямой

4G LTE: SMA Мужской прямой

WIFI: RP-SMA Мужской прямой

Другой кабель

RG316, LMR100 или другие

Другой разъем

SMB, FME, FAKRA, MCX или другие

Крепление

Магнитный или клейкий

Корпус

Черный ABS

Экологическая спецификация

Рабочая температура

-40 ℃ ~ + 85 ℃

Вибрация

Синусоидальная развертка 1 г (0-P), 10 ~ 50 ~ 10 Гц Каждая ось

Влажность

95% ~ 100% RH

Водонепроницаемый

100% водонепроницаемый
