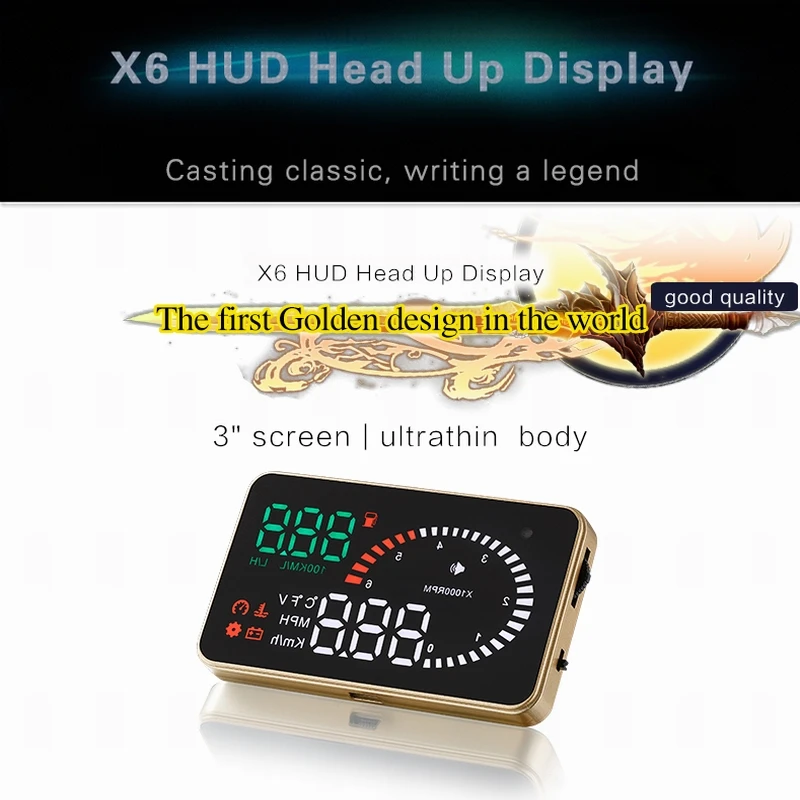

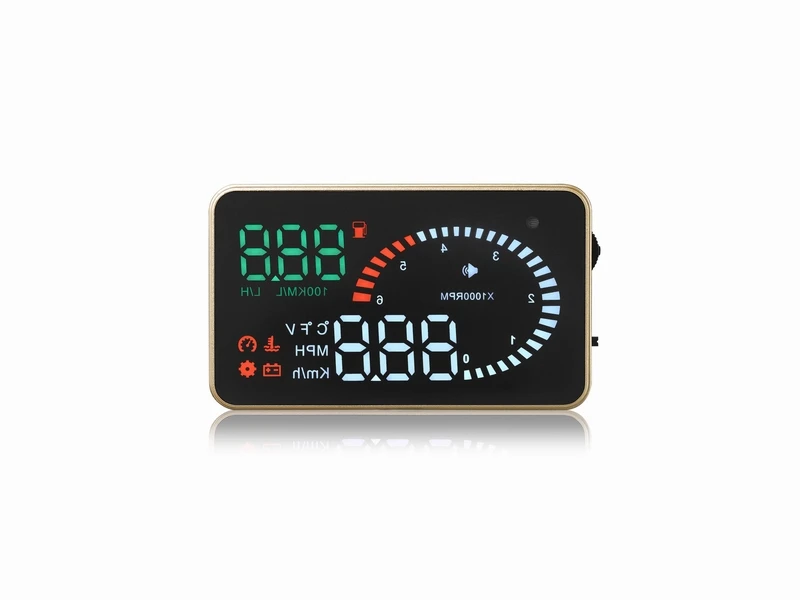

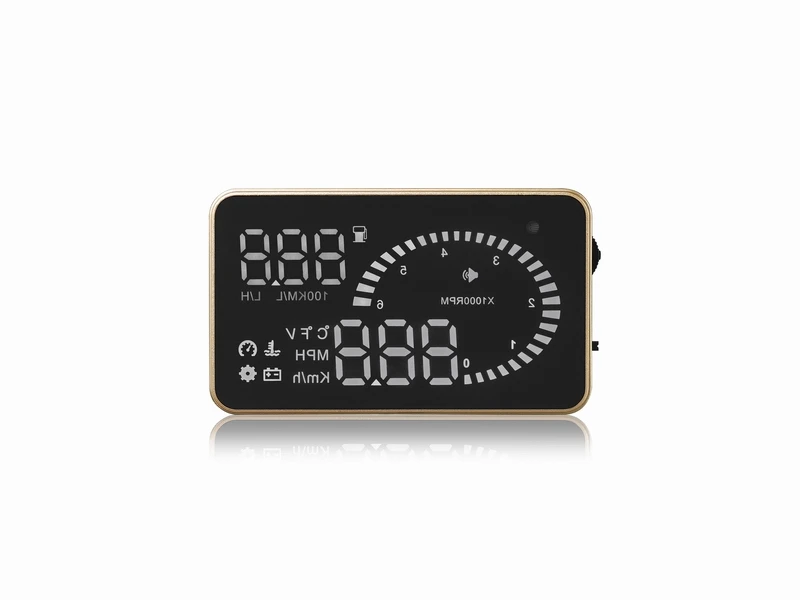

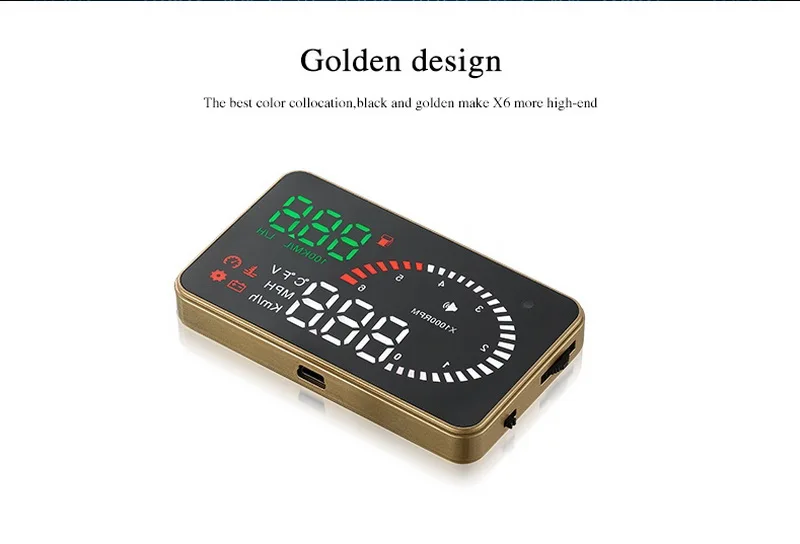

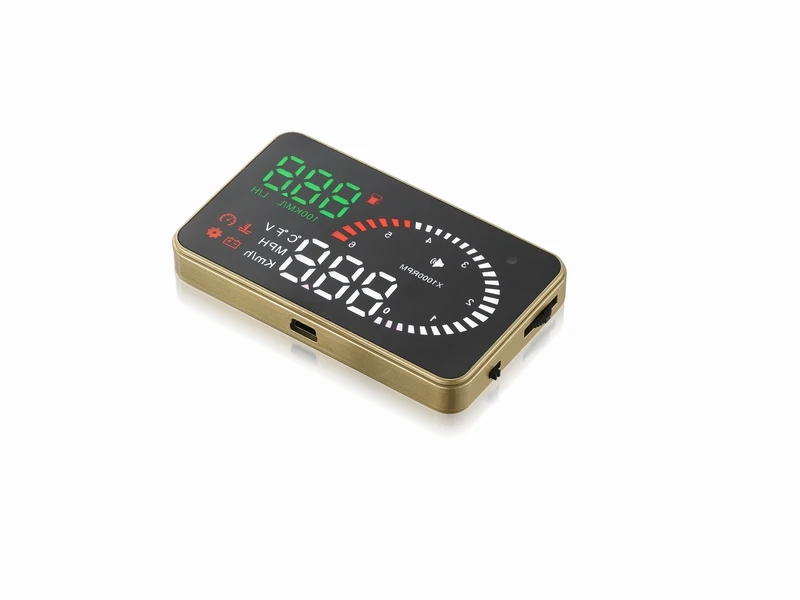

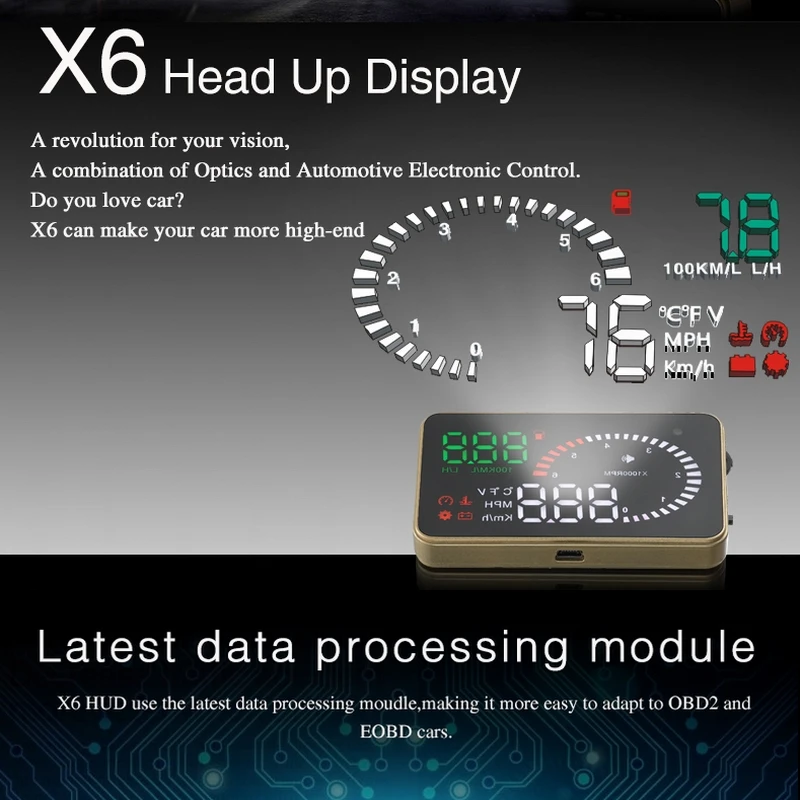

Предупреждение скорости км/ч миль/ч дисплей HUD X6 OBD2 золотистый дизайн

 Головой вверх Дисплей

Руководство пользователя

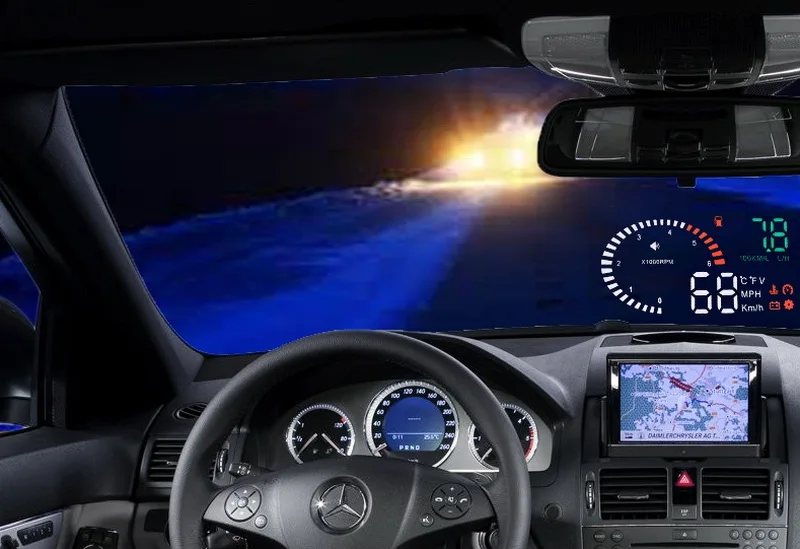

Спасибо за покупку нашего HUD. Этот продукт предназначен для безопасности водителей, особенно в высокоскоростном вождении ночью, HUD может держать водителя в глаза на дороге и может уменьшить автомобильную аварию. HUD может проецировать важную информацию (например, скорость) на лобовое стекло, это может помочь неопытному новичку контролировать свою скорость и избежать  Превышение скорости в дороге. Что еще более важно, это позволяет водителю мгновенно считывать номер в большом видении и всегда заставлять водителей следить за дорогой в ясном уме.

Наш HUD может отображать много полезной информации и позволяет вам испытать скорость, а также обеспечить безопасность вождения и удовольствие от вождения.

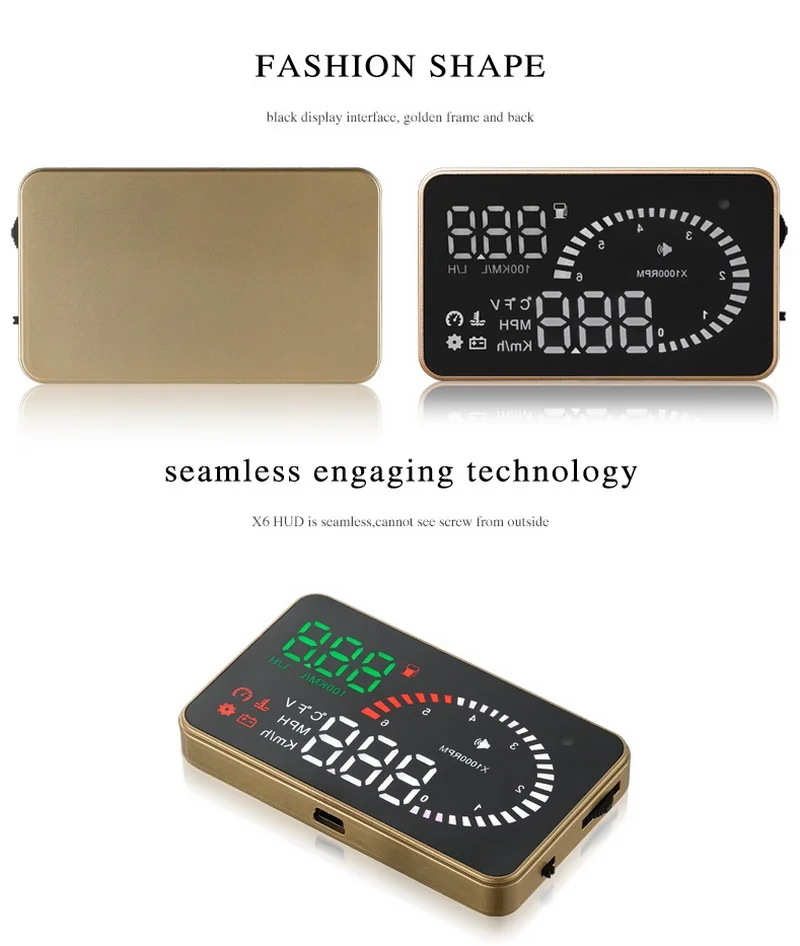

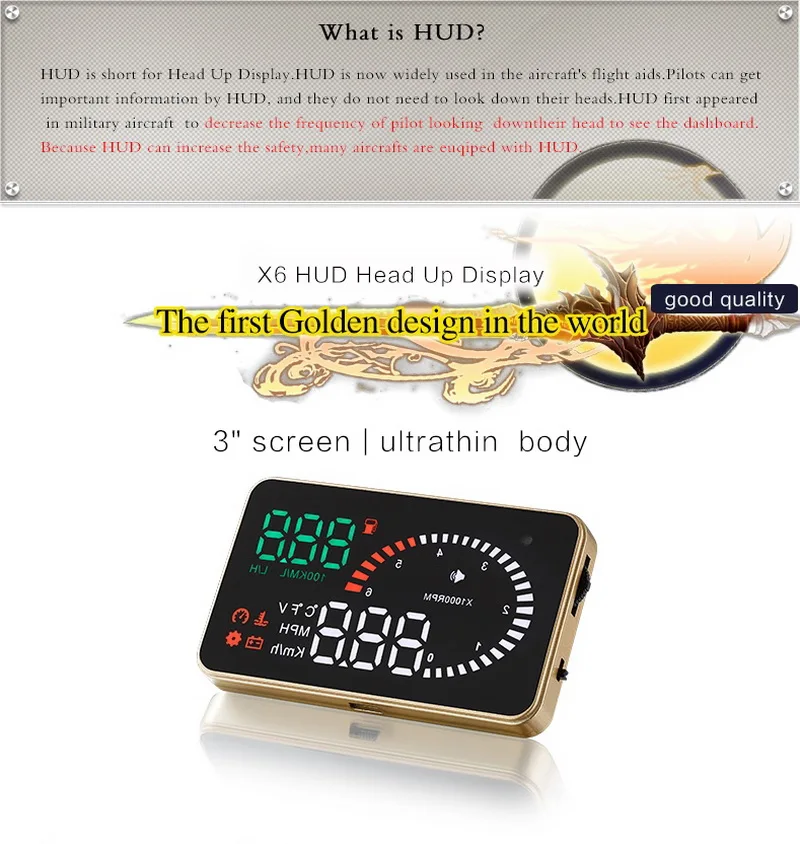

Наш HUD использует новейшие стабильные интегральные схемы, все индексы соответствуют стандартам. И наш HUD имеет уникальную и элегантную форму, гладкие линии, тонкий корпус.

Перед использованием нашего HUD, пожалуйста, прочитайте инструкции в деталях.

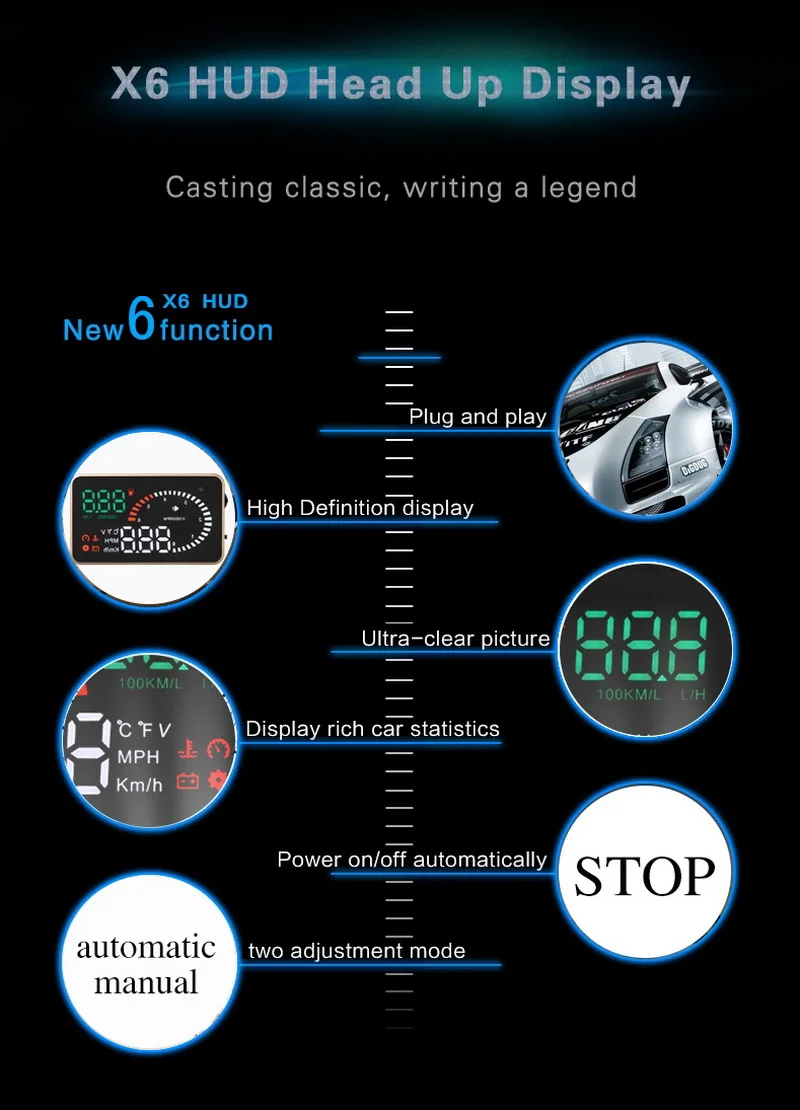

HUD основные функции

1.Автоматическая адаптация моделей автомобилей, и может применяться для автомобилей в соответствии с OBD II или EUOBD (встроенная автоматическая диагностическая система). Подключи и работай.

2.3 ”экран и дисплей высокой четкости

3.Многоцветная конструкция делает экран более насыщенным и легче читать

4.Использование нано-технологии для устранения нежелательных отражений и может сделать отображение информации более точным.

     5.Отображение богатого содержания: скорость, скорость двигателя, температура воды, напряжение батареи, расход топлива, Сигнализация низкого напряжения, сигнализация высокой температуры, сигнализация скорости, свободное переключение между километром и милей, свободное переключение между ℃ и ℉.

     6.Автоматическое включение и выключение с запуском и выключением автомобиля, эффективная защита автомобильного аккумулятора; Сохраняя режим ручного переключения, и более простой в управлении HUD.

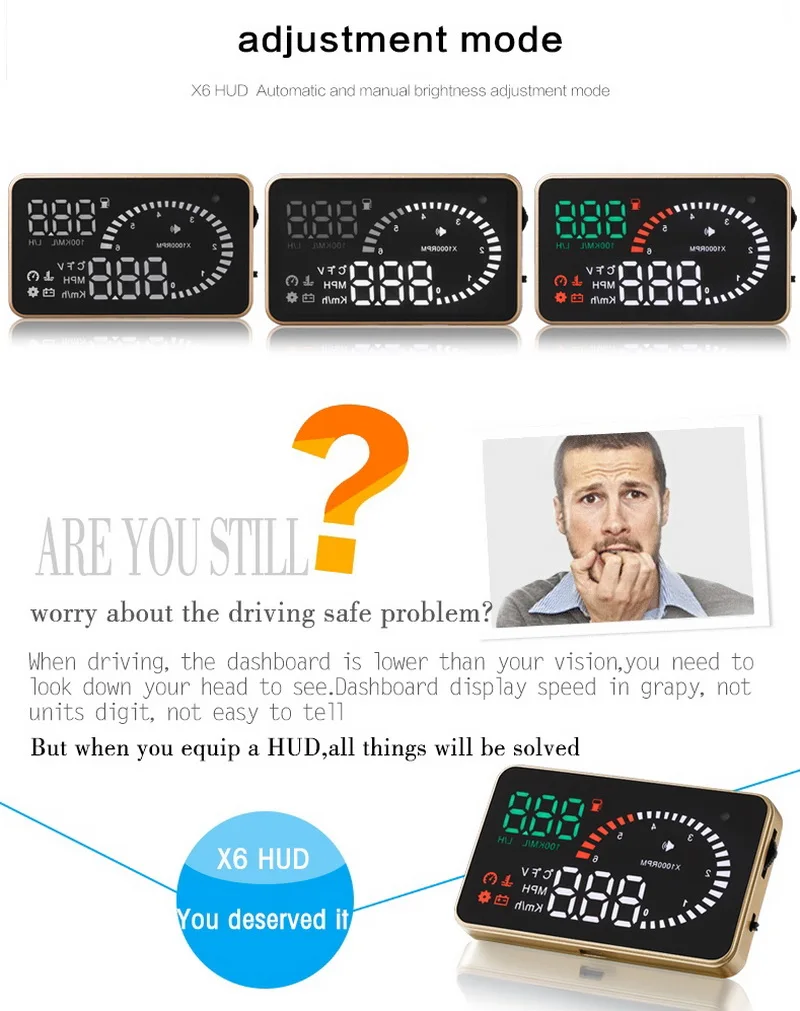

     7.Автоматический и ручной режим регулировки яркости, вождение без бликов.

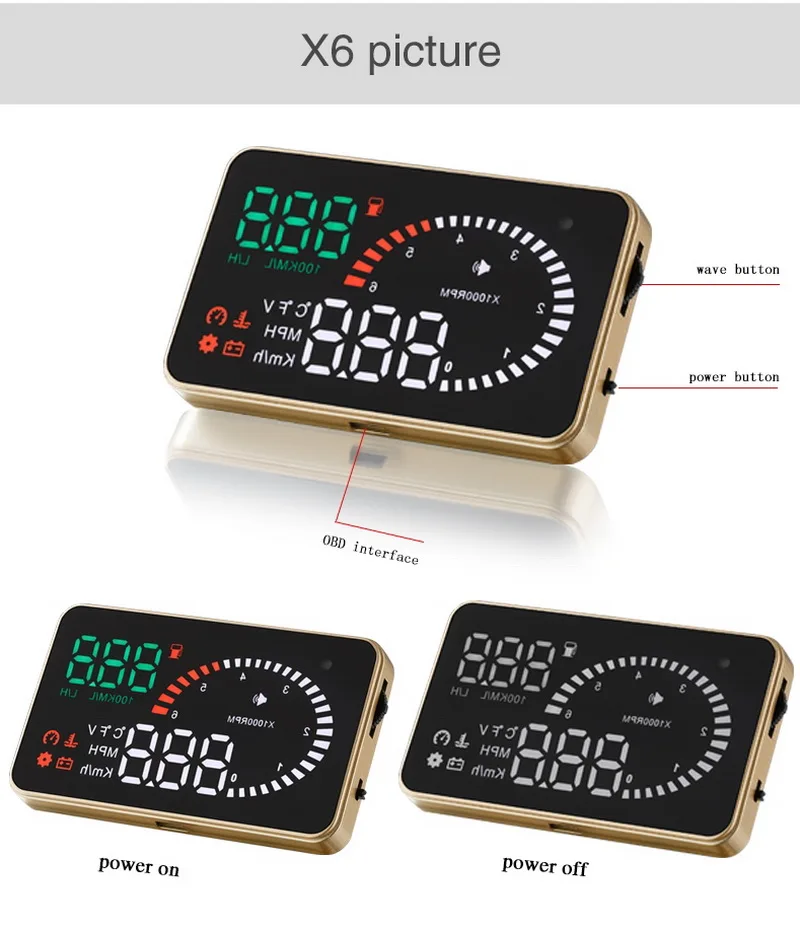

HUDФункция кнопки

1.Интерфейс OBDII, чтобы связаться с интерфейсом OBD транспортного средства.

2.Кнопка включения и выключения питания

3.Волновая кнопка: кнопка вверх (поворот кнопки вверх),OK кнопка (нажатие кнопки вертикально), кнопка вниз (поворот кнопки в сторону вниз)

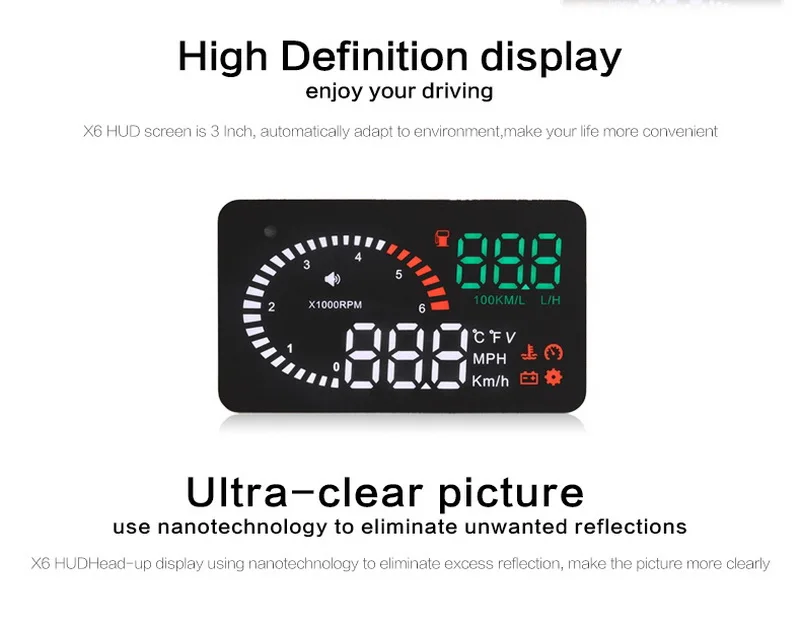

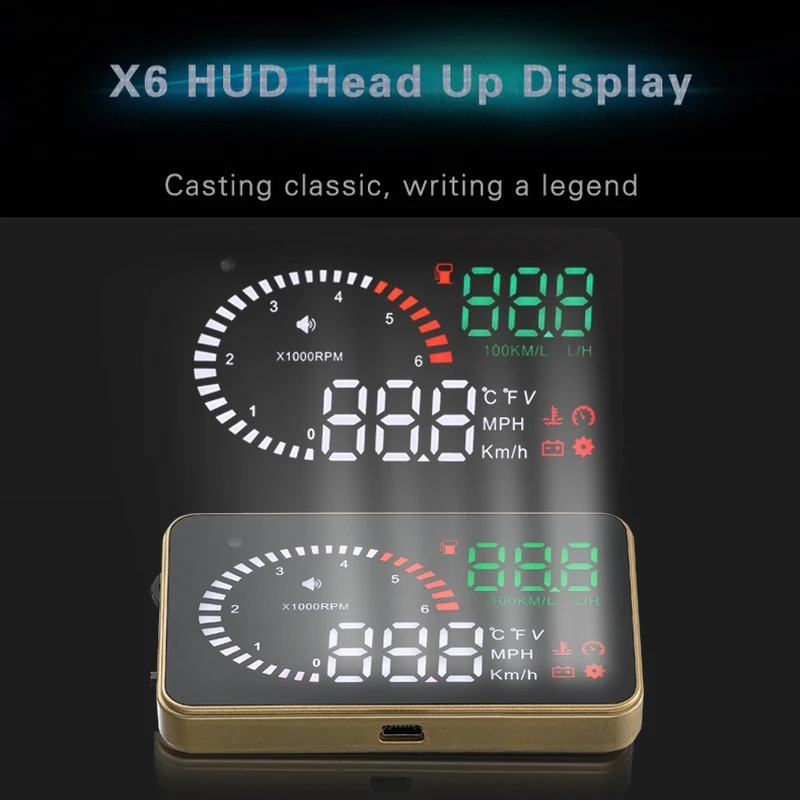

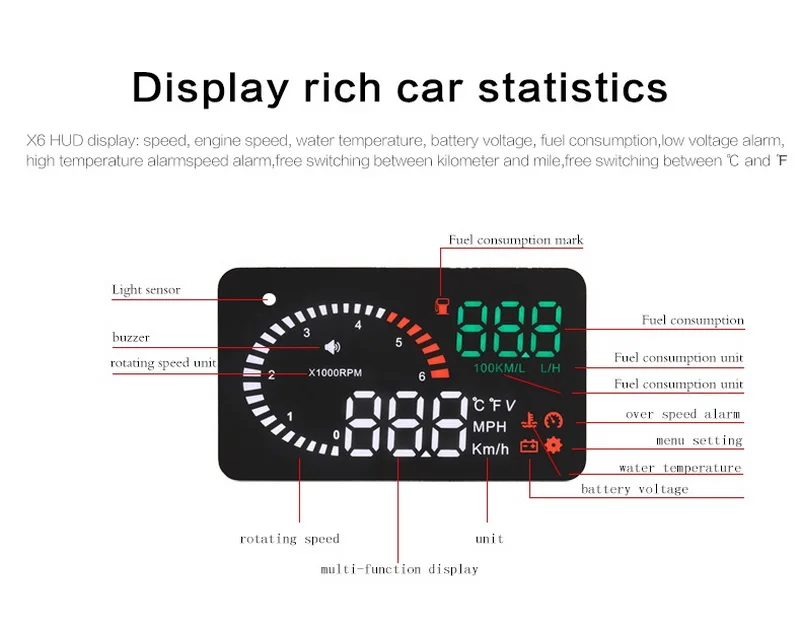

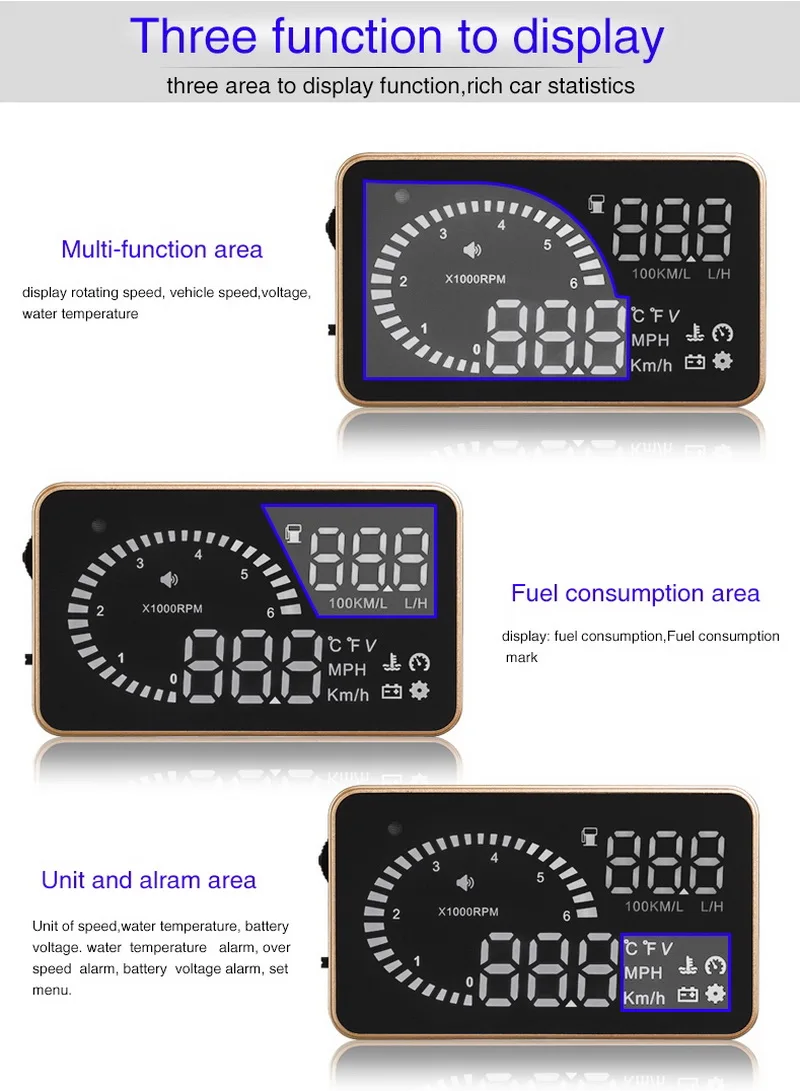

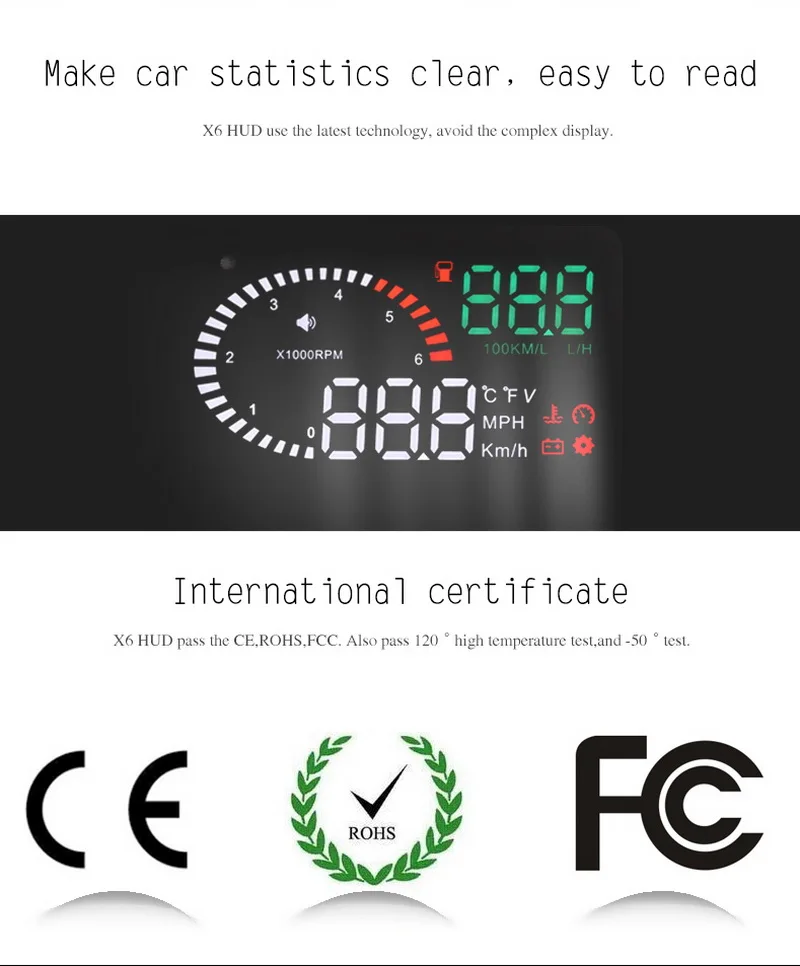

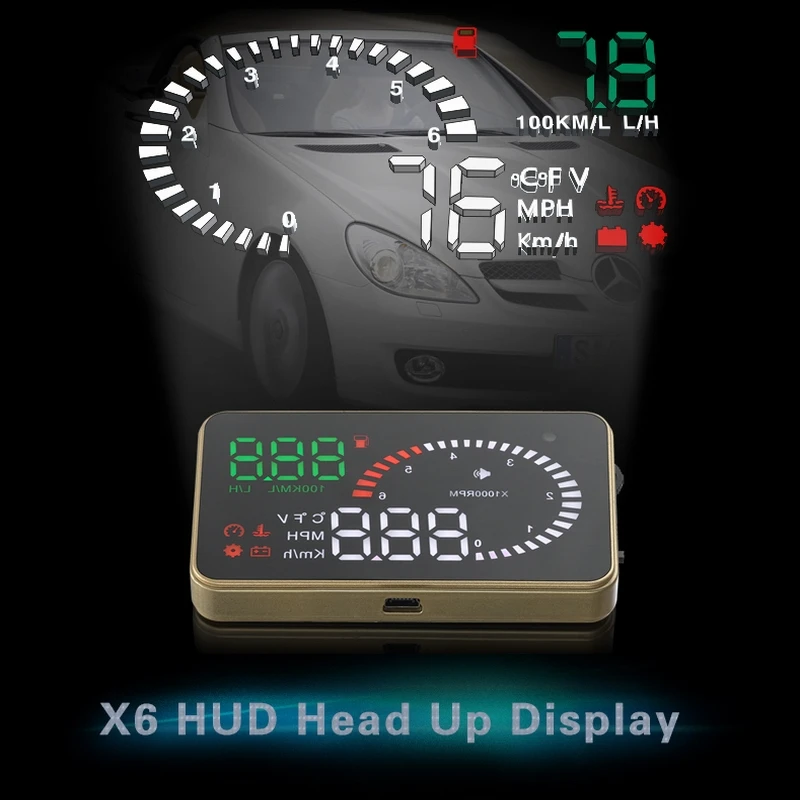

HUDОтображение информации

 1.Светильник датчики: яркости может быть изменены при изменении внешние яркость.

2.Скорость вращения: указывает на состояние вращения двигателя, 1 означает 1000/мин

3. Знак Buzzer

4.Расход топлива mark

5.Расход топлива: мгновенный расход топлива и средний расход топлива

6.Единица расхода топлива: л/ч

7.Единица расхода топлива: л/100 км

8.Значок сигнализации:Сигнализация температуры воды, сигнализация напряжения батареи и сигнализация скорости.

9.Единица знака:℃-Степень Градусов по Цельсию, ℉ -Градусов по Фаренгейту, V-образное напряжение, миль/ч в час, км/ч-километр в час

10.Мульти-функциональный дисплей:Скорость, напряжение, температура воды.

11.Скорость вращения: указывает на вращающееся состояние двигателя, а измеренная шкала-на достигнутую скорость

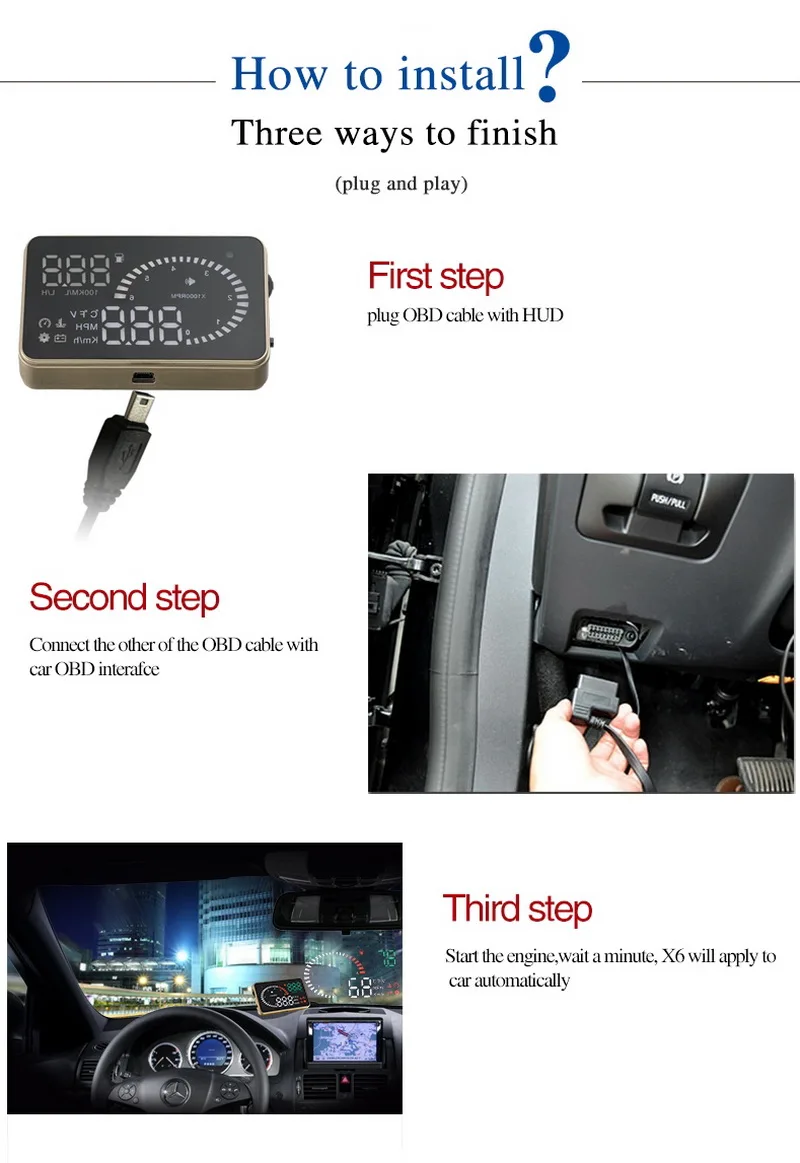

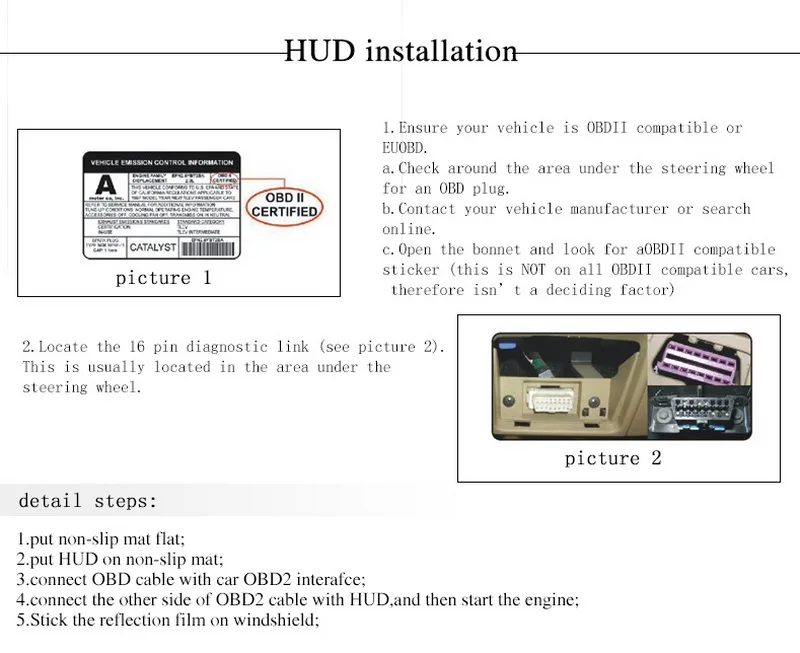

 HUDУстановка

1 Узнайте тип вашего автомобиля. При покупке HUD, вам нужно выбрать тип транспортного средства, который соответствует стандартам OBDII (или ЕС OBD) для нормального использования. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2 Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

       Рисунок 1:                                        Свяжитесь с нами 2

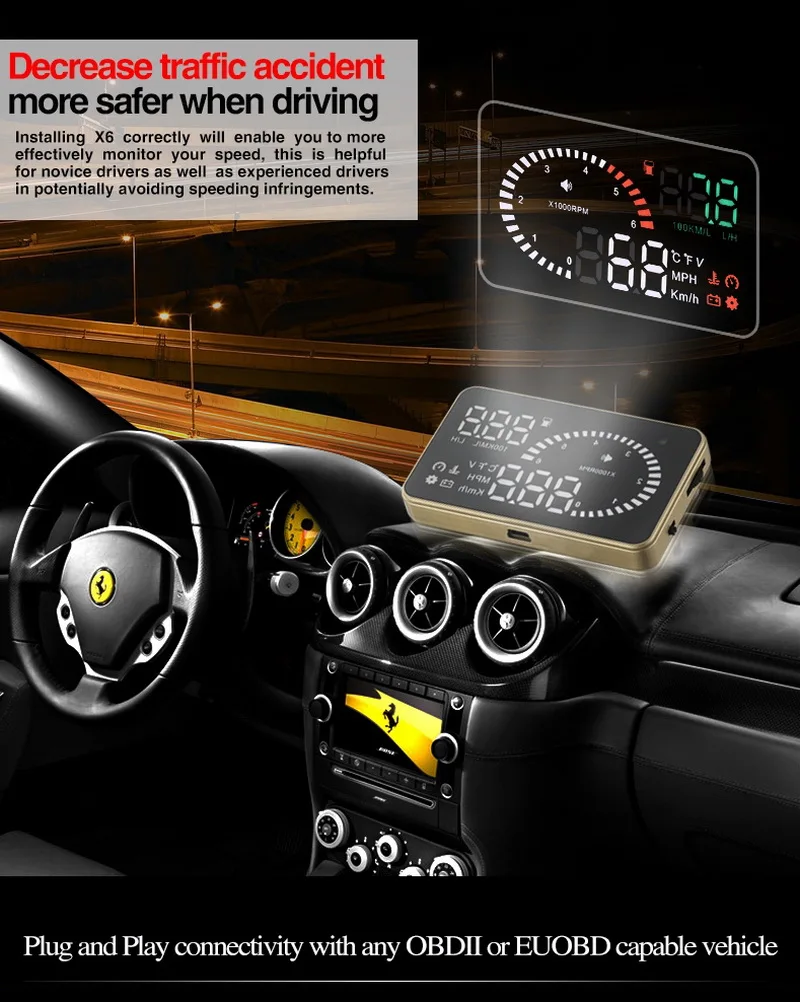

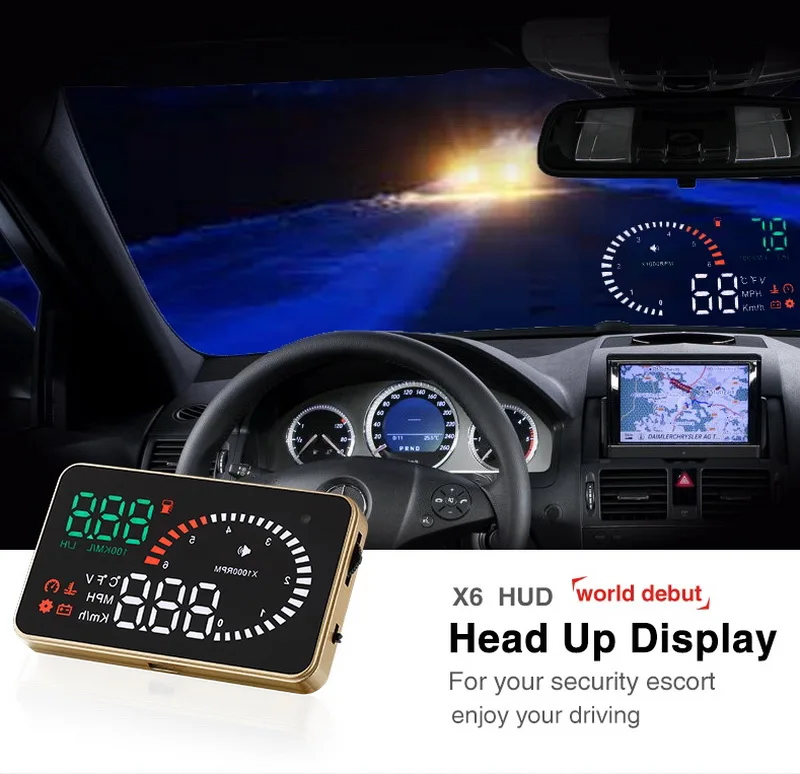

Отражательная пленка установка

Обратите внимание: HUD проектирует информацию о дисплее на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное изображение на ветровом стекле при отображении. Двойное изображение автомобиля будет отличаться. Если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

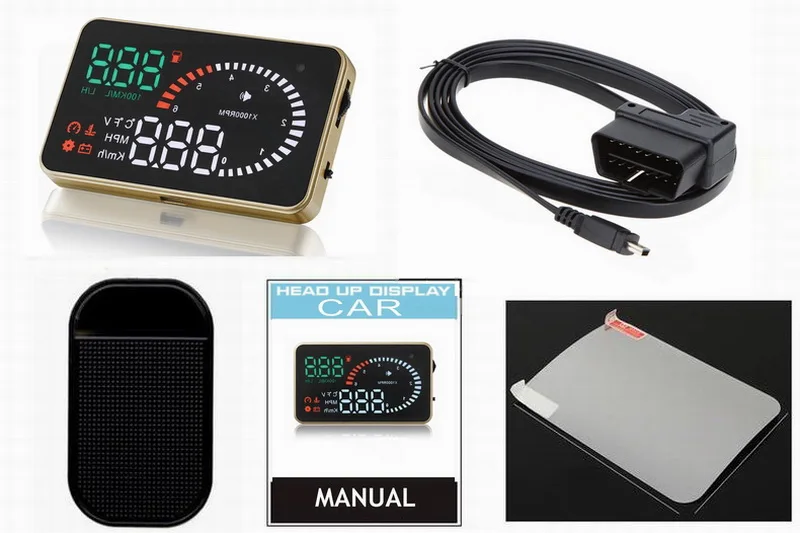

Во-первых, пожалуйста, поместите поставляемые Нескользящие коврики перед приборной панелью, а затем поместите HUD на нее.

Во-вторых, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Отражающая пленка должна быть наклеена прямо над главной машиной, и она должна быть в состоянии отразитьВесь дисплейЭкран.

Методы вставки пленки:

1. ПобрызгайтеВодаНаМесто, на которое будет наклеена пленка, А затем используйте сухое полотенце, чтобы очистить его;

2.Оторвите заднюю сторону(Помечено 1) отражающей пленки, затем вставьте ее в нужное место.

3.После того, как вы хорошо отрегулируете расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выдавливать воду наизнанку, пока в ней нет пузыря или воды.

4.Оторвите переднюю сторону (помечена 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик.

Первое использование HUD

Запуск двигателя и мощность на HUD, показывает текущее напряжение транспортного средства, а затем введите для поиска состояния ECU, если HUD показывает скорость, скорость вращения, что указывает на то, что HUD был установлен успешно. (Через 1 минуту, или если только отображает напряжение, пожалуйста, проверьте, являются ли HUD, интерфейс OBD и кабель данных OBD правильным подключением и плотно Подключите кабель OBD к интерфейсу OBD и HUD транспортного средства. Откройте переключатель HUD и отсканируйте снова)

Установка HUD

Информация о дисплее HUD от ECU, потому что при производстве автомобиля существует разница между приборной панелью транспортного средства и ECU, тогда вы можете войти в режим настройки, чтобы точно настроить значение дисплея HUD, для того, чтобы достичь точно такого же значения, как приборной панели. Мы скорректировали HUD в соответствии с общими тестовыми значениями на заводе, если вы обнаружите, что информация о дисплее HUD отличается от приборной панели, затем сделайте следующие корректировки:

1. Удерживайте кнопку волны вертикально для 5s

Пожалуйста, войдите в режим настройки, есть три кнопки для волновой кнопки: кнопка вверх (поворот кнопки вверх), кнопка ОК (нажатие кнопки вертикально), кнопка Вниз (поворачивая кнопку в сторону вниз), после входа в режим настройки, нажмите кнопку ОК вертикально один раз, меню увеличит один. Перевернув кнопку вверх или вниз, чтобы увеличить или уменьшить параметр. После завершения регулировки, нажмите кнопку волны вертикально для 5s, чтобы вернуться к интерфейсу дисплея.

Введите режим настройки:

Параметры указаны ниже:

2.VБыстро нажмите кнопку OK:

  Переключайте информацию о дисплее, например, g. Температура воды, напряжение батареи, скорость

3. Вниз поверните волновую кнопку для 5s, значок будильника выключится, и вниз поверните волновую кнопку для 5s снова, значок будильника включится.

4.Очистить код неисправности:

Когда HUD соединяет автомобили, пожалуйста, не запускайте двигатель, ставьте клавишу «ON» и подождите, пока HUD выключится. Удерживайте клавишу с нижней стороны в течение 5 секунд, затем вы услышите звук «tick» от HUD, что означает, что HUD очистит код ошибки.

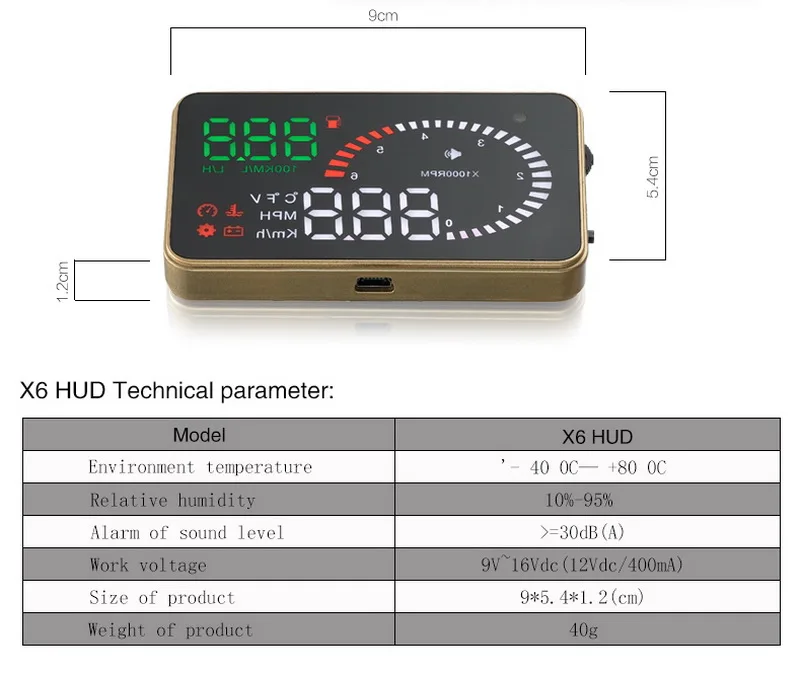

Технические параметры:

Защита окружающей среды температура-40 ⁰C-+ 80⁰C

Барометрическое давление нажатие: Включение или 86-106KPa

Относительная влажность: 10%-95%

Защита окружающей среды передачи голоса:<= 60dB

Будильник уровня звука:>= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размеры продукта: 9*5,4*1,2 (см)

Вес изделия: 40 г

Общая проблема, причина и способ решения

Общие проблемы и решения HUD

1.HUD не отображает, без электричества

Причина: запустите двигатель автомобиля и проверьте, подключен ли кабель OBD плотноИли нет, попробуйте несколько раз, проверьте, включен ли главный переключатель HUD. Если HUD все еще не отображается, попробуйте другой автомобиль, aПроверьте, поврежден ли автомобильный интерфейс OBD. Если сломанный интерфейс OBD, сначала предложите исправить интерфейс OBD, а затем снова подключить HUD, HUD должен работать.

2. С включением электричества, но только показывает напряжение автомобиля, и автоматическое выключение через 30 секунд.

Причина: HUD работает только для интерфейса OBDII и EOBD.

Модель автомобиля год (американские автомобили после 2003 года, другие регионы автомобилей после 2007 года, только эти автомобили начинают использовать OBDII или EOBD),HUD не работают для OBDI и JOBD. Поэтому, пожалуйста, измените автомобиль OBD2 для использования

3. После выключения автомобиля HUD не выключается автоматически в течение длительного времени.

Причина: по умолчанию составляет 13,2 в том, что HUD автоматическое отключение, автомобильной напряжение выше, чем 13,2 вольт, HUD автоматическое включение и автомобильной напряжение ниже, чем 13,2 вольт, hud автоматически выключается. HUD не выключается, затемНажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, Короткое нажатие вертикально7 раз, отображение меню 7,И вверх или вниз волновая кнопка для регулировкиСтабилизатор напряженияПараметр135 или более немного выше. Не быть слишком высоким, предотвращая Напряжение автомобиля не может достичь пускового напряжения HUD.

4. Чтение не четко под солнечным светом, имеет двойное изображение.

Решение: Проверьте корпус HUD, была ли порвана защитная пленка, а затем Наклейте пленку на переднее стекло.

5. Неправильная операция приводит к сбоям

Восстановите заводские настройки (проверьте детали в руководстве пользователя)

Включите HUD, удерживайте кнопку «вертикально» в течение 5 секунд для меню, удерживайте кнопку «вертикально» 14 раз для меню 14 и удерживайте кнопку «вверх» или «вниз» для настройки параметра «до 1», удерживайте волновую кнопку вертикально, чтобы сохранить и сохранить, а затем успешно восстановите HUD.

6. Неточным скорость

Разрешение:Включите HUD и продолжайте зарядку. Нажмите вертикально и удерживайте кнопку волны в течение 5 секунд для меню, короткое нажатие по вертикали для меню 0, значение по умолчанию составляет 107, и вверх или вниз волновая кнопка для увеличения или уменьшения значения, И сделать HUD показать такую же скорость, как приборной панели, долго нажмите кнопку волны вертикально, чтобы сохранить и существовать.

7. Неточный расход топлива

Решение: Сделайте установку в соответствии с потреблением топлива в автомобиле (например, 2.0L,1.6L)

Включите HUD и продолжайте зарядку. Длительное нажатие вертикально волновой кнопки в течение 5 секунд, короткое нажатие вертикально до menu12, значение по умолчанию составляет 20, это означает, что ваш автомобиль составляет 2.0L, в соответствии с выбросами вашего автомобиля, вверх или вниз волновая кнопка для увеличения или уменьшения значения, нажмите кнопку волны вертикально, чтобы сохранить и существовать.

8. Почему HUD не отображает расход топлива?

Причина и решение: когда HUD устанавливается на заводе, дата меню 12 по умолчанию составляет 20, это означает, что HUD использует выбросы для расчета расхода топлива, это работает для почти автомобилей, С шириной импульса впрыска топлива и датчиком давления впуска для расчета. Но для автомобилей нет одного датчика, поэтому Они используют датчик расхода воздуха для расчета расхода топлива. Основываясь на этой ситуации, HUD отображает расход топлива, отрегулируйте значение до 0 меню 12.если HUD все еще не отображает расход топлива, пожалуйста, проверьте меню 8, означает ли show 0,0 отключение отображения расхода топлива, 1 означает отображение расхода топлива.

 Другое вопрос:

Вопрос 1: почему скорость дисплея HUD будет меньше, чем приборная панель?

О 1: учитывайте безопасность водителей, автомобильный завод сделал некоторые процессы на скорости. Обычно скорость приборной панели на 2-6 ярдов выше, чем на дисплее HUD. В это время вы можете настроить меню 0 до тех пор, пока скорость дисплея HUD не будет одинаковой с приборной панелью. Вот почему некоторые машины на 120 на шоссе, но камера не показывает их на скорости.

Вопрос 2: Можно ли включить или выключить HUD? Можно ли включить или выключить HUD вручную?

О 2: Да, HUD может автоматически включаться или выключаться. Обычно HUD автоматически выключается после отключения автомобилей в течение 30 секунд. HUD автоматически включается после запуска двигателя в течение 5 секунд. HUD с выключателем питания, так что HUD может включаться или выключаться вручную. Мы предлагаем, чтобы вы могли выключить HUD вручную, если вы не едете в течение длительного времени.

Вопрос 3: Почему мой автомобиль с HUD не отображает расход топлива или отображает неточность расхода топлива?

О 3: Если это так, то ваш автомобиль не должен быть расходомером воздуха, вам нужно повторно установить Расход топлива (в 3 способа)

(1)Нажмите вертикально и удерживайте кнопку волны в течение 5 секунд, введите меню 12, настройте Фактические выбросы автомобиля, дату 2,3,4...100, каждый из которых представляет выброс автомобиля 0,2l, 0,3l, 0.4L...10.0L;

(2)Введите меню 12 и настройте до 0 (это для расчета расхода топлива воздушным потоком)

(3)Введите меню 12 и отрегулируйте to1 (это для расчета расхода топлива дроссельной заслонки), а затем введите меню 14, Отрегулируйте расход топлива по умолчанию (стандартная Дата для расхода топлива 100 км), аCcording к ведомству объявлено для каждого соответствующего транспортного средства расход топлива или марка производителей автомобилей: если ваш автомобиль потребляет 8, а затем настроить до 80, значение по умолчанию 70.

Вопрос 4: почему я не могу установить расход топлива на л/100 км?

Ответ 4: причина и решение:

HUD может отображать L/H и L/100 км бесплатным переключателем, это для расхода топлива в час и для расхода топлива на 100 км, вы можете узнать больше о потреблении топлива в автомобиле таким образом. Поскольку HUD будет отображать 0 л/100 км при остановке автомобиля, HUD автоматически переключается на Статическое потребление (L/H). HUD будет отображать динамический Расход топлива (л/100 км) При скорости транспортного средства до 5 км/ч.

То есть, когда Вы останавливаете автомобиль, HUD Дисплей L/H, когда вы начинаете машину, HUD Дисплей L/100 км.

Вопрос 5: Как я могу прочитать комбинированное потребление топлива в автомобиле?

A 5: комбинированный расход топлива транспортного средства означает средний расход топлива. После отключения автомобиля HUD отобразит Ваш Средний расход топлива в течение 10 секунд, а затем HUD автоматическое выключение.

Вопрос 6: как HUD очистить код неисправности?

О 6: во-первых, пожалуйста, не начинайте свой автомобиль, Включите свой ключ (некоторые автомобили не имеют ключа, а затем поверните к электричеству), когда ваш автомобиль ECU работает и HUD ничего не отображает, наберите в течение 5 секунд, вы услышите «тикс», что означает, что ясно успешно.

Вопрос 7: как ввести настройки

A 7: Подключите кабель OBD-> Нажмите переключатель и отпустите через 5 секунд-> показывая Большой 107 и маленький 0 (888 и 88 будут показаны, другое место черный)-> Большой 107 означает параметр настройки, маленький 0 означает нулевое меню-нажмите на большое число до 117, небольшое число до 1-нажмите на большое число до 100, небольшое количество до 2-пресс для переработки, чтобы выбрать параметр

Меню HUD по умолчанию и его соответствующие параметры:

0-(107)  1-(117)  2-(100)  3-(30)  4-(30)  5-(0)  6-(120)  7-(0)  8-(0)  9-(2)  10-(1)  11-(80)  12-(20)  13-(132)  14-(1)

Вопрос 8: объясните значение параметра скорости и скорости вращения

A 8: скорость по умолчанию HUD составляет 107, это составляет 107%;HUD работает с помощью считывания данных датчика с внутреннего компьютера ECU транспортного средства, в то время как Приборная панель автомобиля, как правило, прямой доступ к данным датчика, отображение информации на приборной панели путем моделирования, это позволит существовать некоторые различия. Обращаясь к разнице, дате от ECU, умноженной на 107%, затем вы проверяете дисплей HUD, они в основном одинаковые.

Если вы настроите скорость до 100,HUD будет отображать ту же дату с ECU, но отличается от приборной панели.

Точно так же скорость вращения одинаковая.
