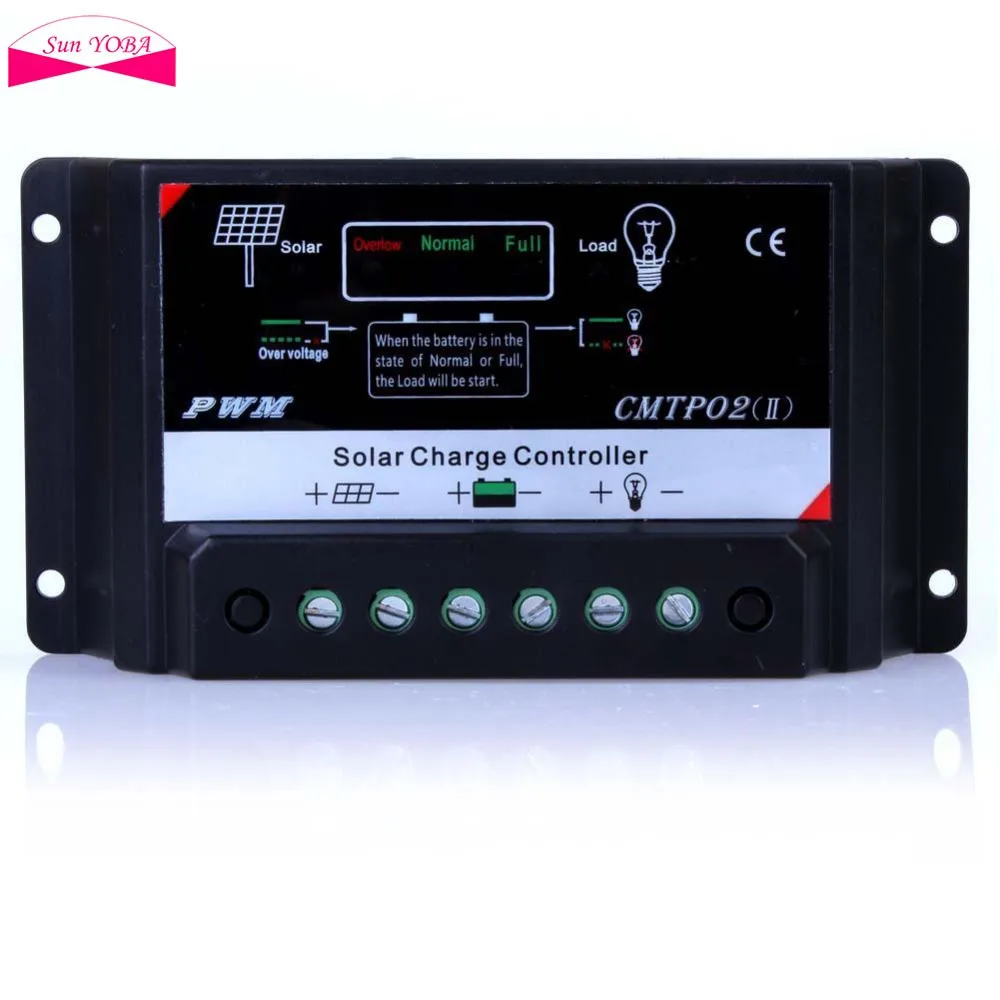

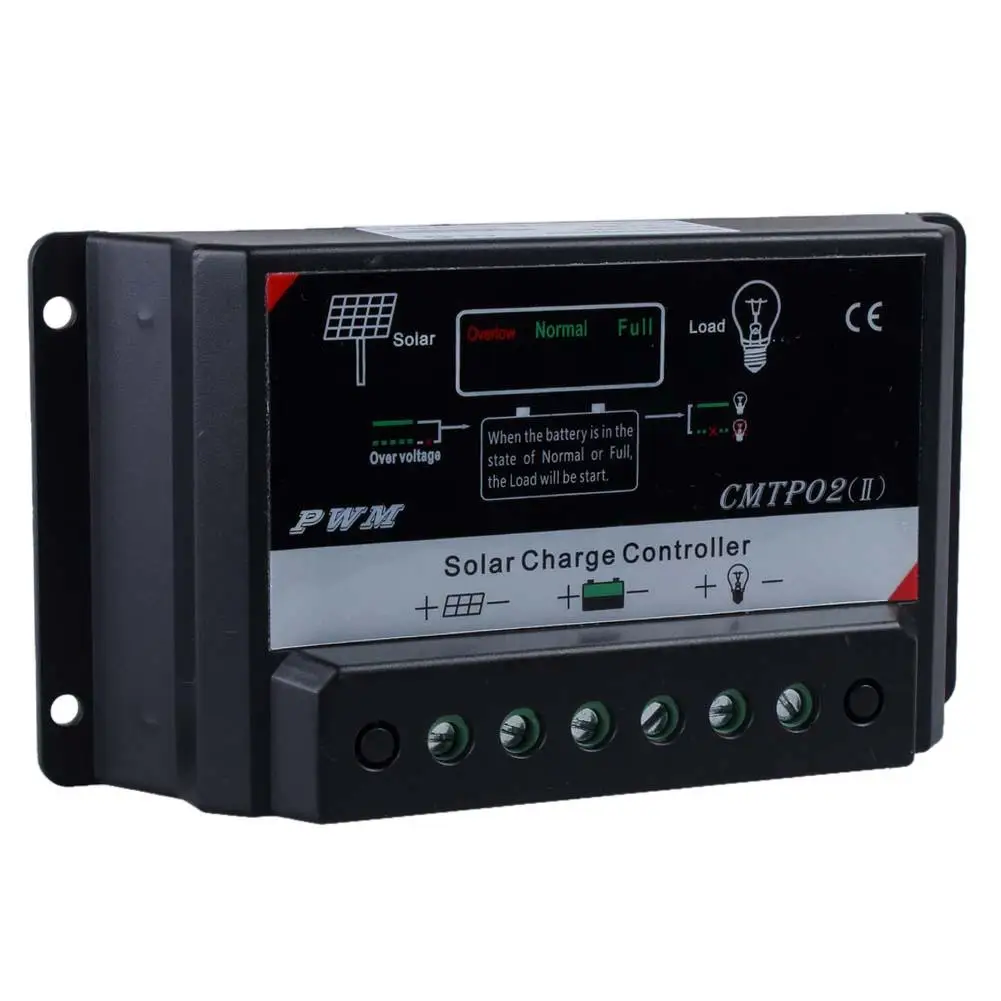

PWM 10A панель солнечных батарей зарядное устройство контроллер обновленная версия

PWM 10A панель солнечных батарей зарядное устройство контроллер обновленная версия

Описание товара
1. Используйте микрокомпьютер с одним чипом в качестве ядра всей системы управления, что делает контроллер имеет преимущества умной, сильной адаптируемости, надежной функции и т. д.
2. Используйте CMTP02 (version) оптимизированную схему дизайна, которая может повысить эффективность системы и продлить срок службы батареи.
3. Используются технологии производства микросхем SMT, чип промышленного класса, передовые технологии, гарантия качества.
4. С перегрузкой, перегрузкой, eletronic короткого замыкания, перегрузкой и защитой от обратной полярности.
5. Используйте цепь PWM для подключения серии, она на 3%-6% эффективнее, чем цепь без PWM при зарядке.
6. Светодиодный индикатор показывает текущее состояние батареи, пользователю легко узнать рабочее состояние контроллера прямо сейчас.
7. Используйте чип промышленного класса, он может работать должным образом в условиях, таких как холодная, высокая температура, влажный.
8. Тонкая конструкция корпуса и компактная цепь, весь контроллер не занимает слишком много места.
9. Используйте внутренние интеграционные прецизионные резисторы и другие компоненты в Одере для повышения точности параметров контроллера.

На начальном этапе контроллера электрифицировать, контроллер может автоматически определить Номинальное напряжение системы:
Напряжение клеммы батареи ≦ 16V 12V система
18 в

Примечание: промежуточный 16В-18В-это система слепой зоны, контроллер не имеет ответа, безопасное напряжение батареи составляет менее 32 В, безопасное напряжение солнечной панели составляет менее 55 в.

Защита:
1. Защита от обратной полярности PV
2. Защита от обратной полярности аккумулятора
3. Защита от перезаряда батареи
4. Защита от разрядки аккумулятора
5. Защита от перегрузки по току
6. Защита от короткого замыкания

Параметр:
Технические данные:
Модель CMTP02(Ⅱ)-2410
Номинальный ток заряда: 10A
Номинальный ток нагрузки: 10A
Защита от перегрузки, короткого замыкания: 1,5 раза по номинальному току
Время восстановления короткого замыкания: 3s
Расход пустой нагрузки: 0,05 Вт
Падение напряжения цепи зарядки: ≦ 0,20 в
Падение напряжения цепи разряда: ≦ 0,15 в
Защита от перенапряжения: 16 В; x2/24 В
Напряжение поплавкового заряда: 13,8 В; x2/24 В
Зарядное напряжение: 13,8 В; x2/24 В
Напряжение перегрузки: 12,2 в; x2/24 В
Под напряжением: 12,2 В; x2/24 В
Перенапряжение напряжения: 10,5 в; x2/24 В
Точность напряжения: ± 3%
Режим управления: ШИМ
Рабочая температура: Промышленный Класс:-35 ℃ ~ + 55 ℃

Спецификация кабельного разъема солнечной панели
Номинальный ток: 25 А (2,5-4,0 мм2)
Степень защиты: IP2 * / IP67
Номинальное напряжение: 1000 В постоянного тока
Оценка воспламеняемости: UL94-V0
Испытательное напряжение: 6000 В (50 Гц, 1 мин)
Безопасность: II
Категория перенапряжения/Индекс загрязнения: CATIII / 2
Провод адаптера: OD4.5-7.0 (2,5-4,0 мм2)
Контактное сопротивление соединителя: 0,5 МОм
Сила вставки/извлечения: ≤ 50N / ≥ 50N
Материал соединителя: медь, олово
Подключение: обжимной
Материал изоляции соединителя: PPO или PBT
Диапазон рабочих температур: -40 ~ + 90 ℃

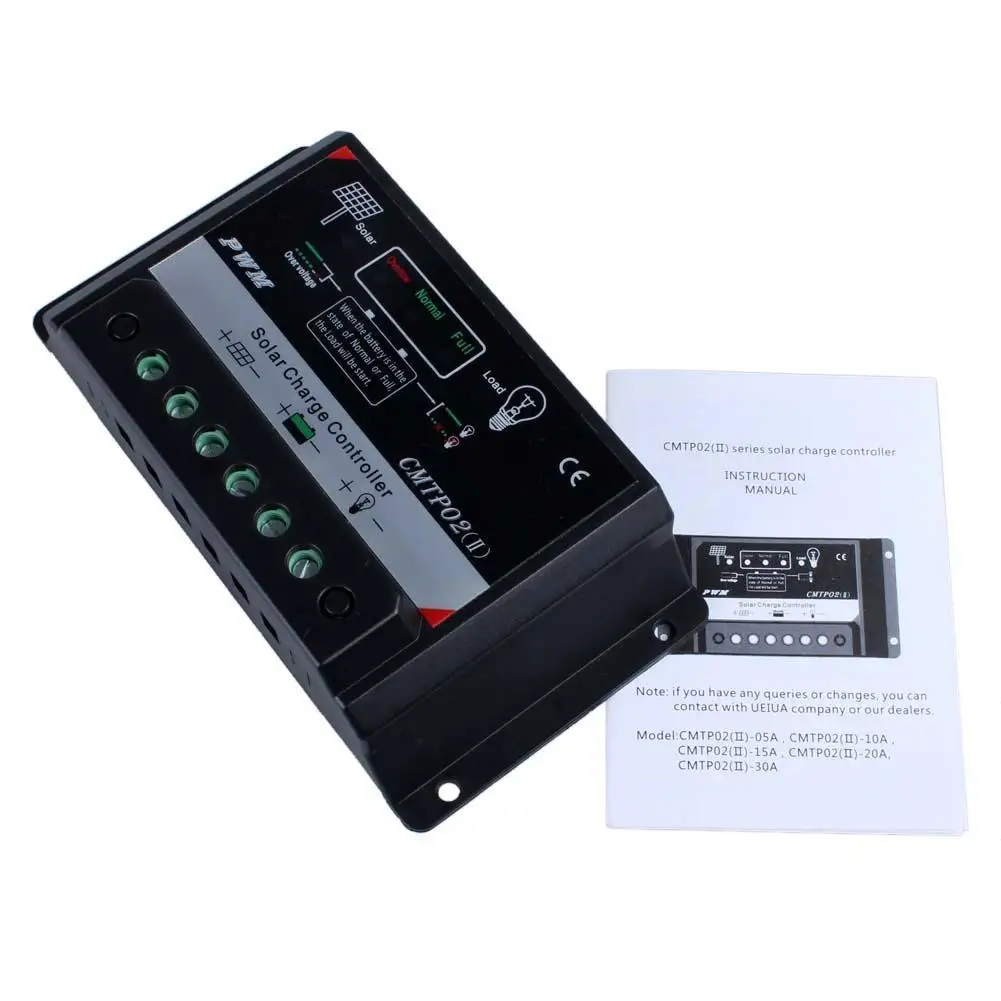

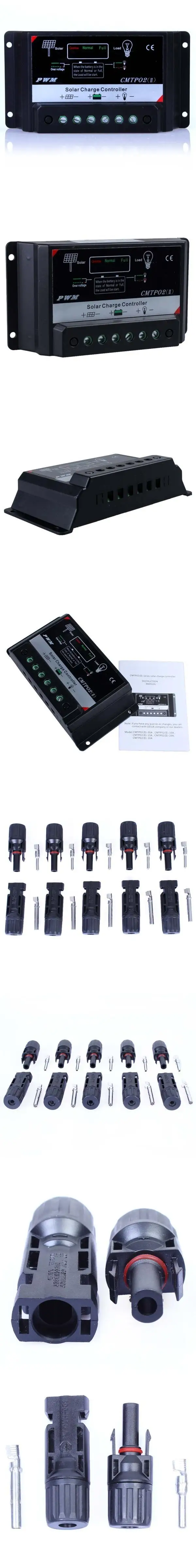

Посылка включает:
1x 30A Солнечный контроллер
1x Инструкция Mannual
5 х Штекерный кабель для солнечной панели
5 x гнездовой кабель для солнечной панели

(Розничная посылка не входит в комплект)
