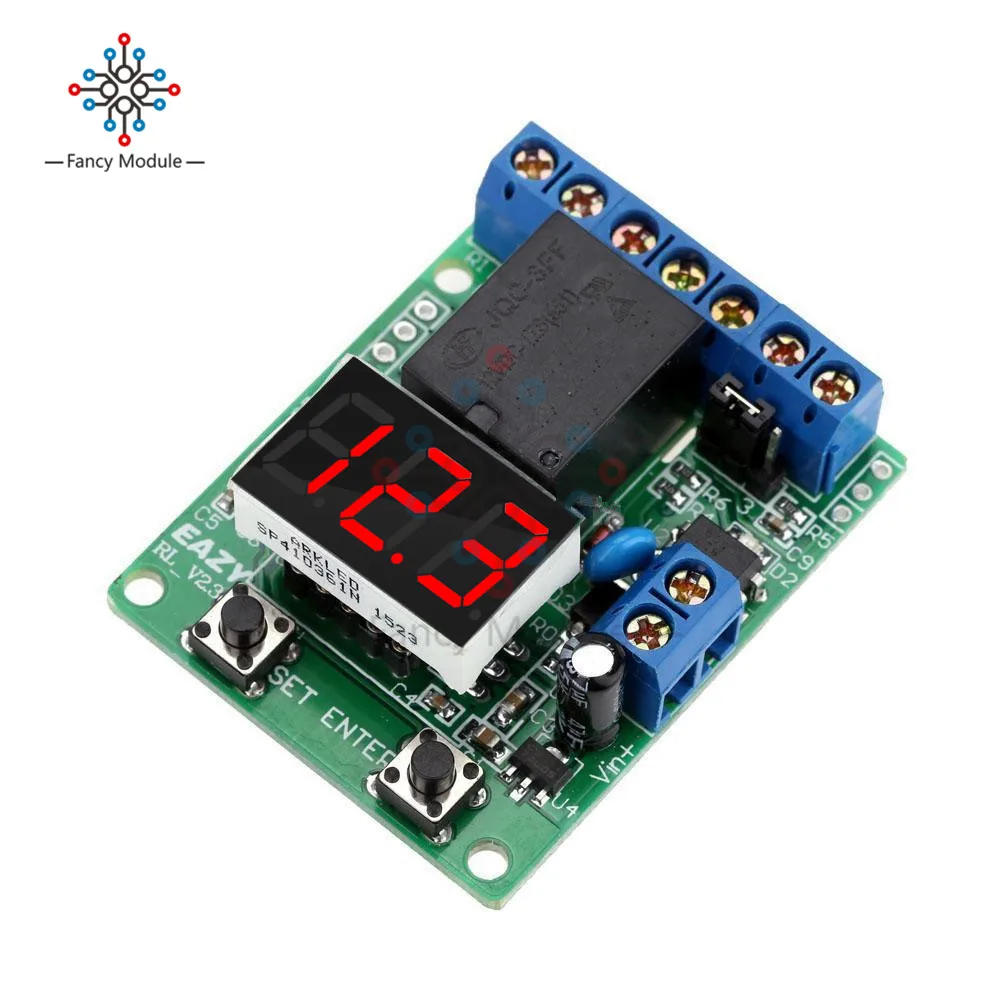

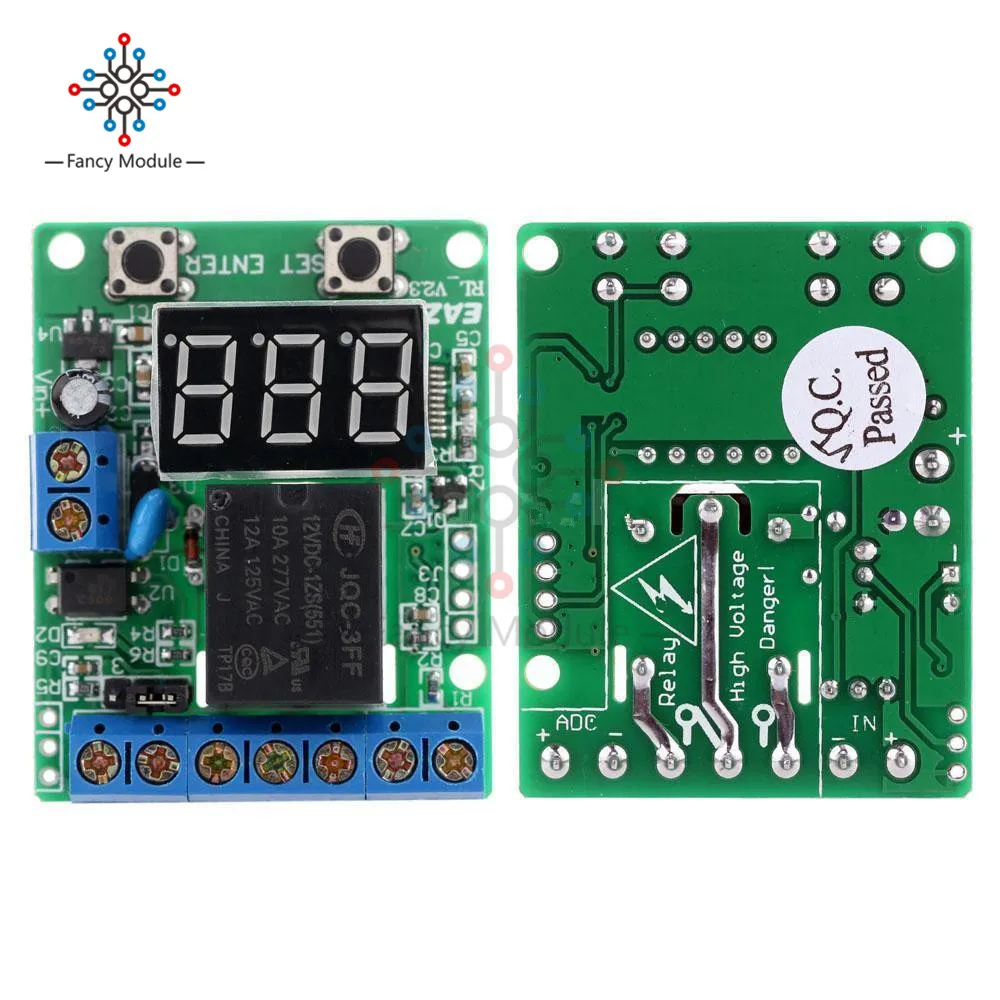

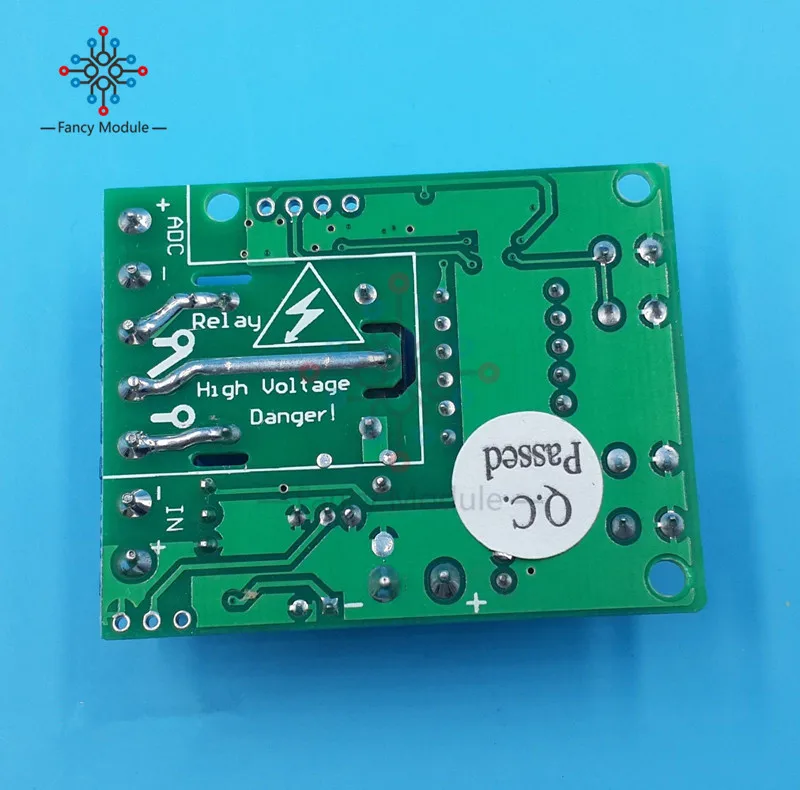

Отличный релейный модуль DC 12 В контроль релейного переключателя плата модуля

Отличный релейный модуль DC 12 В контроль релейного переключателя плата модуля

Режимы работы:
P-1: таймер (1-999 с/1-999 мин)
P-2: Таймер задержки (1-999 с/1-999 мин)
P-3: реле контроля напряжения (управление нагрузкой вкл./ВЫКЛ.)
P-4: таймер контроля напряжения-A (сначала отпустите)
P-5: таймер контроля напряжения-B (сначала закрыть)
P-6: реле контроля диапазона напряжения
P-7: таймер контроля диапазона напряжения
P-8: выключен дисплей
Диапазон времени: 0-999 секунд или 0-999 минут (0,1 s-999 s опционально)
Диапазон отображения вольтметра: постоянный ток 0-99,9 В
Напряжение обнаружения ошибок: ± 0,1 V
Рабочая мощность: DC10 ~ 16 В (5 В, 24 В на выбор)
Реле параметры:
Напряжение катушки: постоянный ток 12 В (5 В, 24 В по выбору)
Набор конвертации (обычно открытый и нормально закрытый)
Контактная нагрузка: 10A/277V AC или 10A/30V DC
Контактное сопротивление: ≤ 100 МОм (1 а 6 В постоянного тока)
Механическая прочность: 10 миллионов
Долговечность электроэнергии:> 100000 (10A-250VAC)
Рабочая температура: -40 ~ 85 ℃
Внешний вход сигнала: (5 ~ 12 В) или пассивный переключатель (можно задать время задержки 9 уровней)
Режим таймера может установить релейный контакт, закрыть и отрегулировать время, создание одной петли синхронизации
В режиме контроля напряжения, можно задать предельные значения верхнего и нижнего напряжения
Установка выключения дисплея, минимальная сила тока составляет 6 мА/12 В (задержка выпущена)
Предварительно установленные параметры могут быть сохранены после выключения питания.

2 режима работы:

Подключается к электросети, светодиодный цифровой тюбик отображает слова «E-A-Z-Y-t», система входит в режим выбора, первоначальный выбора режима отображается на экране в виде «P-0 ", нажмите кнопку" SET ", чтобы выбрать" P-1 ~ P-8 "режим, нажмите кнопку «войти», чтобы войти в соответствующий режим. Во время любого режима работы, Нажмите кнопку «ENTER» в течение 3 секунд, система вернется в режим выбора.

Нажмите на кнопку «SET» и «ENTER» для подключения питания, контроллер будет восстановлен до заводских настроек.

2,1 режим таймера (P-1)

Нажмите кнопку «SET», чтобы выбрать «P-1», система управления воплотится в режим таймера.

Установка: 1-999 секунд/минуты, «P-1»/«P-2»: 1-999 секунд/минуты.

Циклической run:

В режиме таймера, пользователь может установить время закрытия реле T1 и время выпуска T2, например, установка T1 в течение 3 секунд, T2 в течение 7 секунд, реле будет закрыто в течение трех секунд, затем отпустите в течение 7 секунд, циклический запуск.

Пользователь также может установить циклическое время.

Когда вы установите значения T1 и T2, система сохраняет настройки, в следующий раз система будет автоматически загружена на T1 время, чтобы ждать работы.

Таймер:

Если вы установите T1 в указанное время, установите T2 (время выпуска) с 0, реле остановится после того, как таймер заработает время T1, больше не работает, его можно использовать как таймер, С временем работы, обычное открытие контакта релейного выхода, затем нажмите кнопку «Ввод», Система повторного запустить таймер для T1 времени.

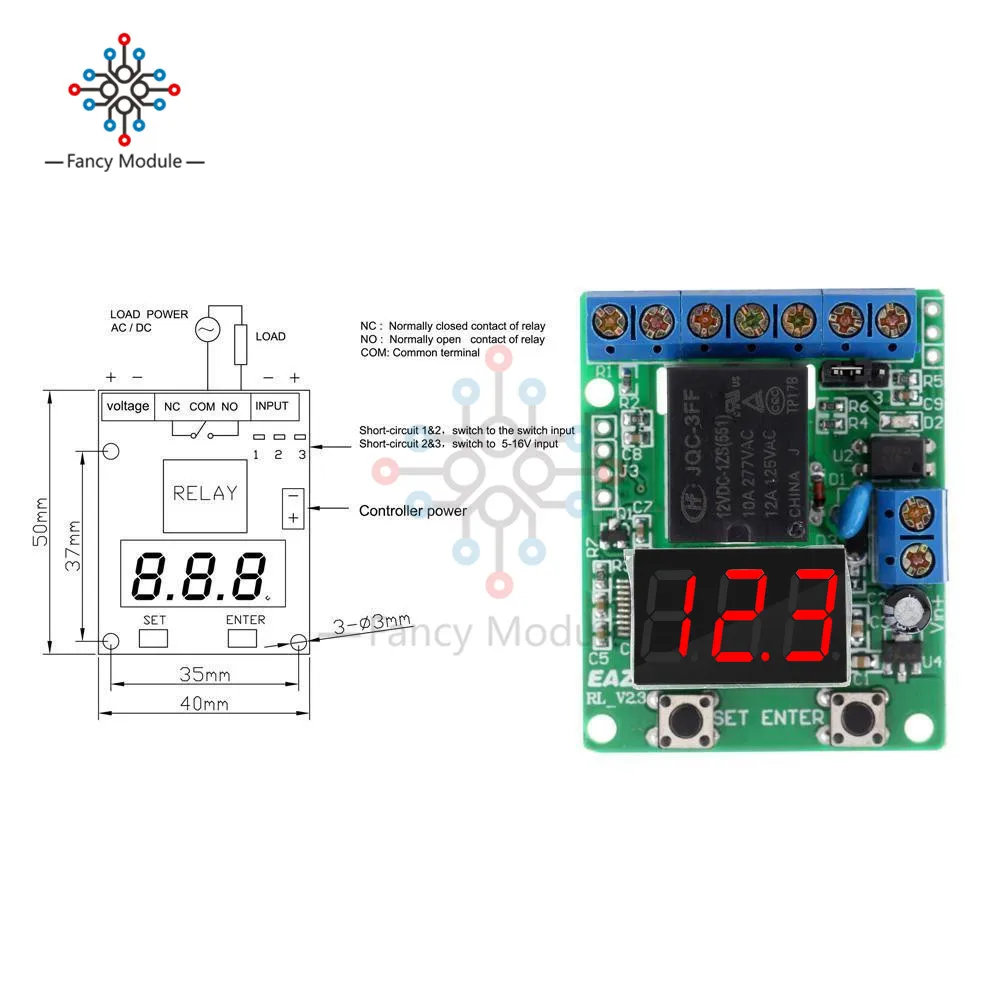

Для запуска таймера (триггера) вы можете использовать внешний переключатель или интерфейс ввода импульсного сигнала (рис. 1) на контроллере.

Шаги настройки таймера:




1)В первый раз набор, выберите режим реле времени «P-1», светодиодный дисплей цифровой трубки «000»;

• 2) Нажмите на кнопку «SET», система воплотит в настройки времени T1, цифровой светодиодный индикатор, который ждёт нажатия, с частотой 1 Гц, нажмите «ENTER», чтобы выбрать количество значений, нажмите кнопку «SET» три раза, чтобы перейти в настройки времени T2 и циклическое время, Нажмите кнопку «SET», чтобы выйти из состояния набора, система ждет нажатия кнопки «ENTER», чтобы начать запуск.
• 3) в режиме настройки времени, единицы измерения времени можно переключить на минутную или третью единицу, нажмите кнопку «SET», чтобы указать время, указанное в режиме «set» (светодиодный мигание цифровой трубки), в это время нажмите кнопку «set» в течение 3 секунд, чтобы отпустить, Цифровой светодиодный светильник с десятичной точкой, это означает, что значения времени с минутной единицей, если Десятичная точка дозы не светильник, это означает, что значения времени с секундной единицей.
• 4) после того, как настройки завершены, нажмите кнопку «SET», чтобы выйти из состояния настройки, нажмите «ENTER», чтобы начать время, если значения времени установлены со вторым блоком, значения секунд отображаются в форме обратного отсчета. Если значения времени установлены с минутной единицей, правая Десятичная точка мигает с частотой 1 Гц, означает, что работает обратный отсчет. Пока таймер работает, нормально открытый контакт реле подключен, нормально закрытый контакт релейного соединения, нажмите «вход», чтобы остановить запуск, нажмите на кнопку «ENTER» в течение трех секунд, чтобы вернуть режим, выбранный режим «P-0».

2,2 таймер задержки (P-2)

Способ настройки «P-2» такой же, как «P- 1», в режиме «P-2», реле сначала завершит выпуск T1, а затем закроется с временем T2.

2,3 реле контроля напряжения, режим работы (в режиме «P-3»)

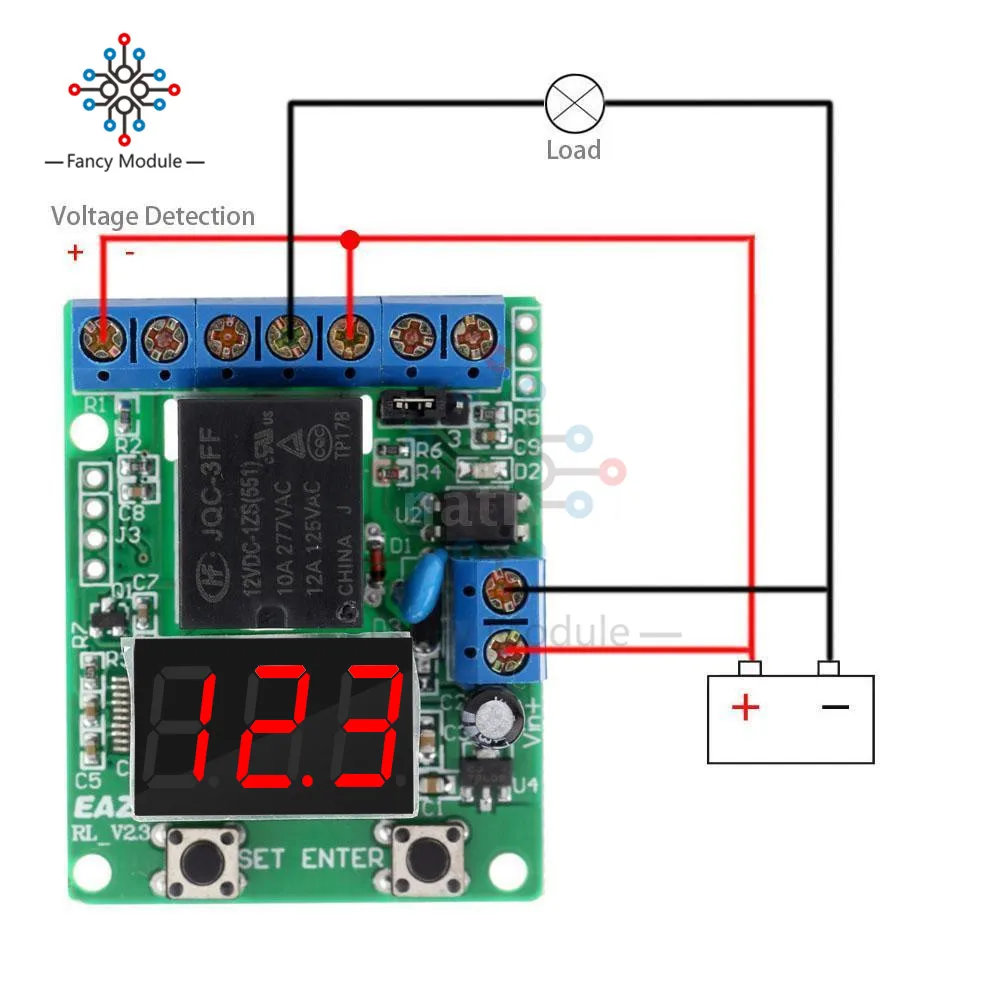

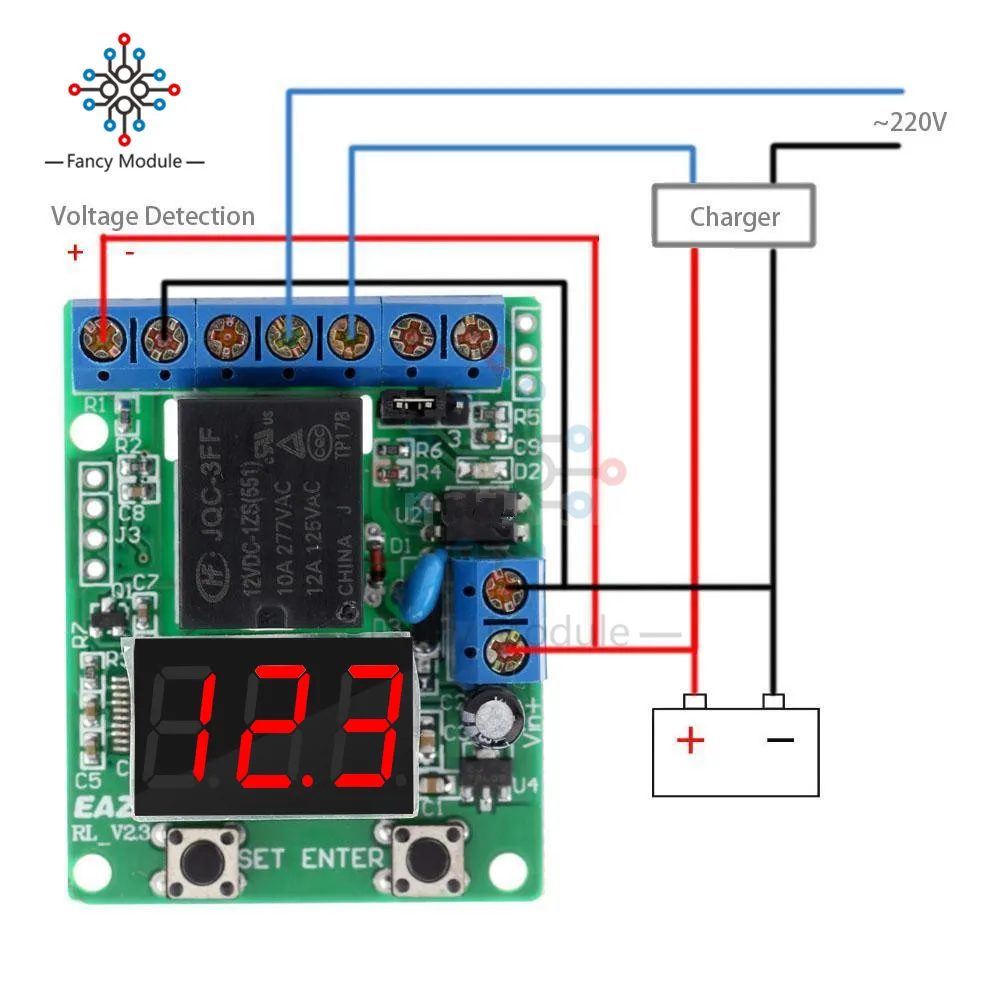

В режиме выбора режима («P-0»), нажмите кнопку «SET», чтобы выбрать «P-3», а затем нажмите «ENTER», чтобы перейти в режим контроля напряжения, контроллер определяет напряжение от интерфейса VOL (рис. 1) и значения дисплея (постоянный ток 0-99,9 В), также может использоваться в качестве вольтметра постоянного тока, По умолчанию закрыт начальный релейный контакт состояния пробежки (нормально закрытый контакт отключен, нормально открытый переключатель ВКЛ), нажмите кнопку «SET», чтобы установить три значения бит, СВЕТОДИОДНЫЙ цифровой трубка имеет частоту мигания с частотой 1гц, сначала установите значения верхнего предельного напряжения, три раза нажмите кнопку «set», Более низкие предельные значения напряжения, чтобы установить, нажмите кнопку «Ввод», чтобы увеличить количество значений, более низкое предельное напряжение не может превышать верхний лимит, нажмите кнопку «SET», чтобы сделать цифровую трубку больше не мигать, на этот раз система переходит в режим контроля напряжения, Контроллер определяет напряжение постоянного тока от внешнего входного интерфейса (рис. 1) , когда Обнаружение напряжения превышает верхний лимит предварительно заданного, реле закрывает (как правило, открытое контактное соединение, нормально закрытый отсоедините), до тех пор, пока напряжение не упадет под предустановленным нижним ограничителем, реле отпустит (обычно закрытый контакт подключается, Как правило, откройте контактный разъём).

В состоянии контроля напряжения нажмите кнопку «SET» в течение трех секунд, затем отпустите кнопку, контакт состояния реле будет изменен. Например: реле закрывается, когда обнаруживает напряжение ниже нижнего предельного напряжения.

Если предварительно установленное напряжение верхний и нижний пределы установлено в одно и то же, как, например, 12,0 V, когда контроллер обнаруживает вольт при температуре не выше 12,0 колебаний может привести к тому, что контакт реле частых действий, мы рекомендуем установить напряжение, чтобы поддерживать разницу между верхними и нижними уровнями.

Примечание: терминал обнаружения напряжения должен быть подключен надежно, не иметь свободной проводки вокруг изоляции печатной платы, может привести к наведению значений обнаружения напряжения, не является точным.

 2,4 Режим таймера управления напряжением (P-4 / P-5)

«P-4» или «P-5» режим состоит из «P-1» и «P-3» или «P-2» и «P-3». Когда система переключится на «P-4» с «P-1» или «P-2», она войдут в режим таймера контроля напряжения, контроллер обнаружит напряжение с интерфейса «VOL», при обнаружении напряжение превышает лимит (предустановленного напряжения, таймер начнет, До тех пор, пока напряжение не упадет под предустановленным нижним ограничением, таймер выключится.

Если вы установите время в режиме «P-1», прежде чем перейти в режим «P-4», реле сначала закроется таймером, а затем отпустите, если вы установите время в режиме «P-2», прежде чем перейти в режим «P-4», релейный выпуск с таймером будет закрыт.

Разница между «P-4» и «P-5»-это Начальное состояние реле, сначала релейный режим «P-4», но сначала релейный режим «P-5».

Нажмите кнопку «SET» и удерживайте в течение 3 секунд, таймер запустится в чехол, когда напряжение ниже нижнего лимита. Метод настройки предела предустановленного напряжения, пожалуйста, обратитесь к разделу 2,3.

Например:

• (1) в режиме «P-2» Установите T1 005, T2 000, затем входите в режим «P-4», Обнаружение напряжения превышает верхний лимит предварительно заданного реле закроется через 5 секунд, напряжение падает ниже нижнего лимита, предварительно Установите релейный выпуск сразу.
• (2) в P-1 режим, набор T1 005, T2 000, затем введите P-5 режиме напряжение ниже нижний предел предварительной установки реле близко сразу, обнаружение напряжения превышает верхний лимит предварительно заданного реле, оно будет РАЗБЛОКИРОВАНО после задержки 5 секунд.

Логику управления напряжением можно повернуть вспять с помощью нажатия кнопки SET (SET) в течение 3 секунд.

2,5 Напряжение диапазон управления реле (P-6)

Если контроллер напряжения обнаруживает, что он превышает верхний лимит предварительно заданного напряжения, или если напряжение упадет ниже нижнего лимита предварительно заданного напряжения, реле закроется, В противном случае релейный выпуск между верхним и нижним лимитом. Нажмите на кнопку «SET» и удерживайте в течение 3 секунд, реле перевернуто. Реле будет закрываться между верхним и нижним лимитом.

2,6 Напряжение диапазон управления таймером (P-7)

Если контроллер напряжения обнаруживает, что верхний лимит предварительно заданного напряжения, или напряжение опускается ниже нижнего лимита предварительно заданного напряжения, реле будет работать потратите Время Реле режим, который был установлен в P-1 или P-1 режим предыдущий.

Когда значения напряжения между верхним и нижним диапазонами, нажмите SET key в течение 3 секунд, переверните реле между закрытием и отпуском (вкл/выкл).

Например:

В P-1 режим, набор T1 005, T2 000, затем введите P-7 режим, набор реле близко между верхний предел и нижний предел диапазона. Когда напряжение ниже нижнего лимита или превышает верхний лимит, реле будет выпущено через 5 секунд.

Дисплей показывает, что «d-0» означает «держать ярким», вы можете нажать кнопку «установить» 0-9 минут для выключения дисплея.

Посылка включает в себя:

1 x контроль релейного переключателя модуль
