Основной щит детский набор для WeMos D1 mini/IPad мини iPad PRO: двойная база + ProtoShield кнопка

Основной щит детский набор для WeMos D1 mini/IPad мини iPad PRO: двойная база + ProtoShield кнопка

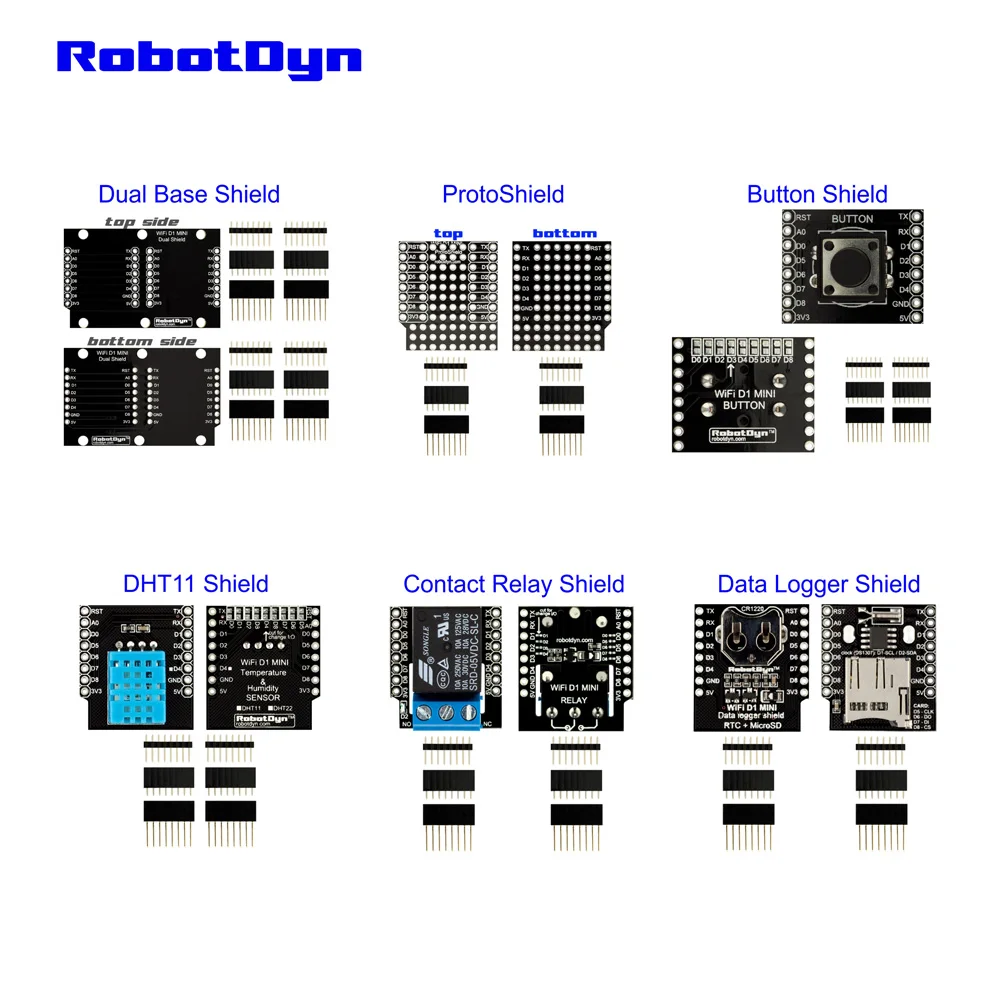

Базовый щит для Wi-Fi Wemos D1 mini / mini PRO доски: двойной базовый щит + прототип + Кнопочный щит + Контактное реле щит + щит регистратора данных + щит DHT11

В комплект входит:


1. Двойной базовый щит-1 комплект
2. Набор ProtoShield - 1
3. Кнопка щит-1 комплект
4. Контактное реле Щит-1 комплект
5. Щит регистратора данных-1 комплект
6. DHT11 shield - 1 комплект

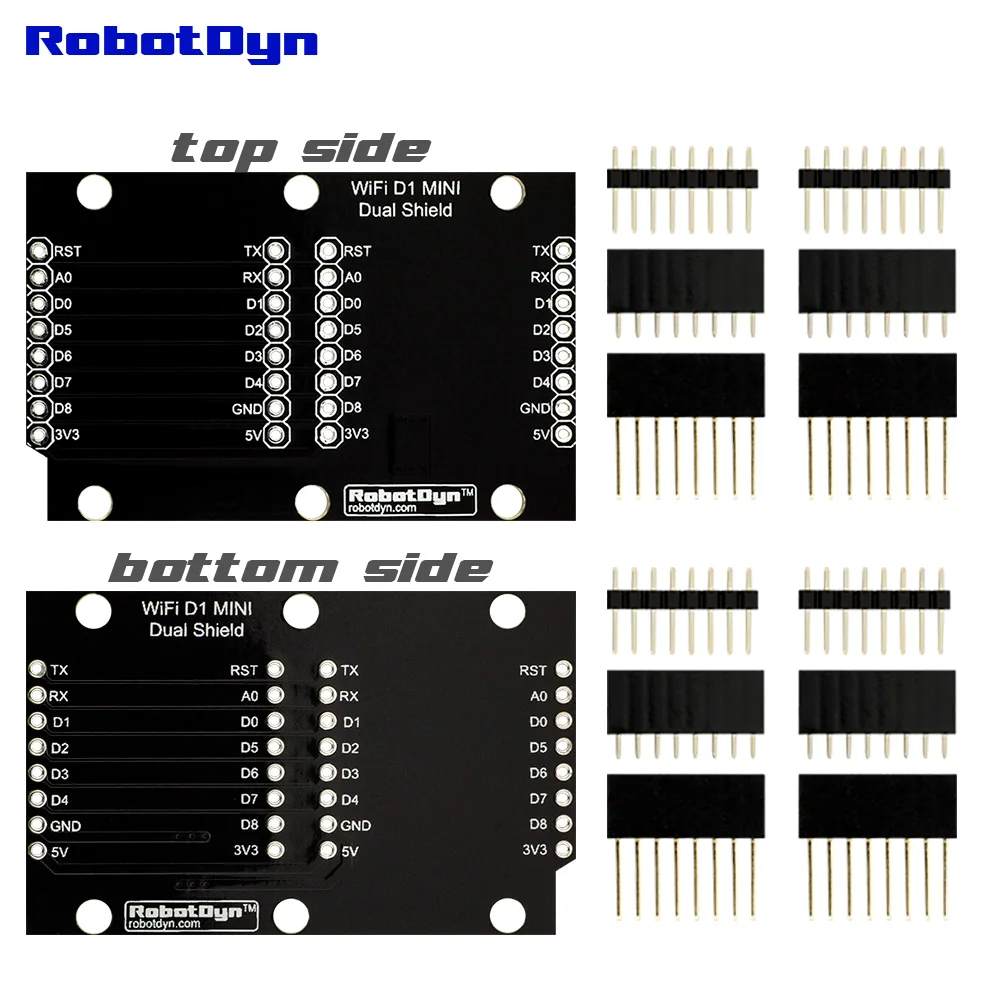

Двойной щит для WeMos D1 mini:

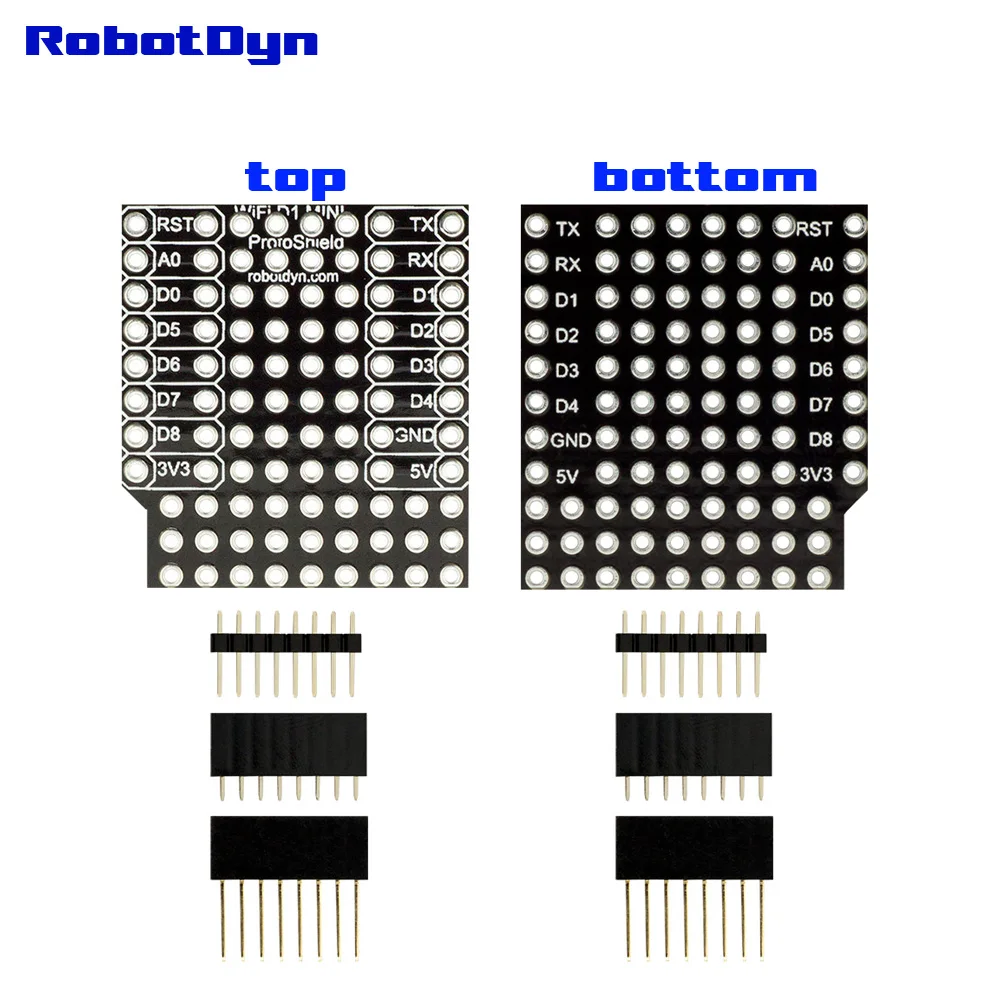

Прототип:

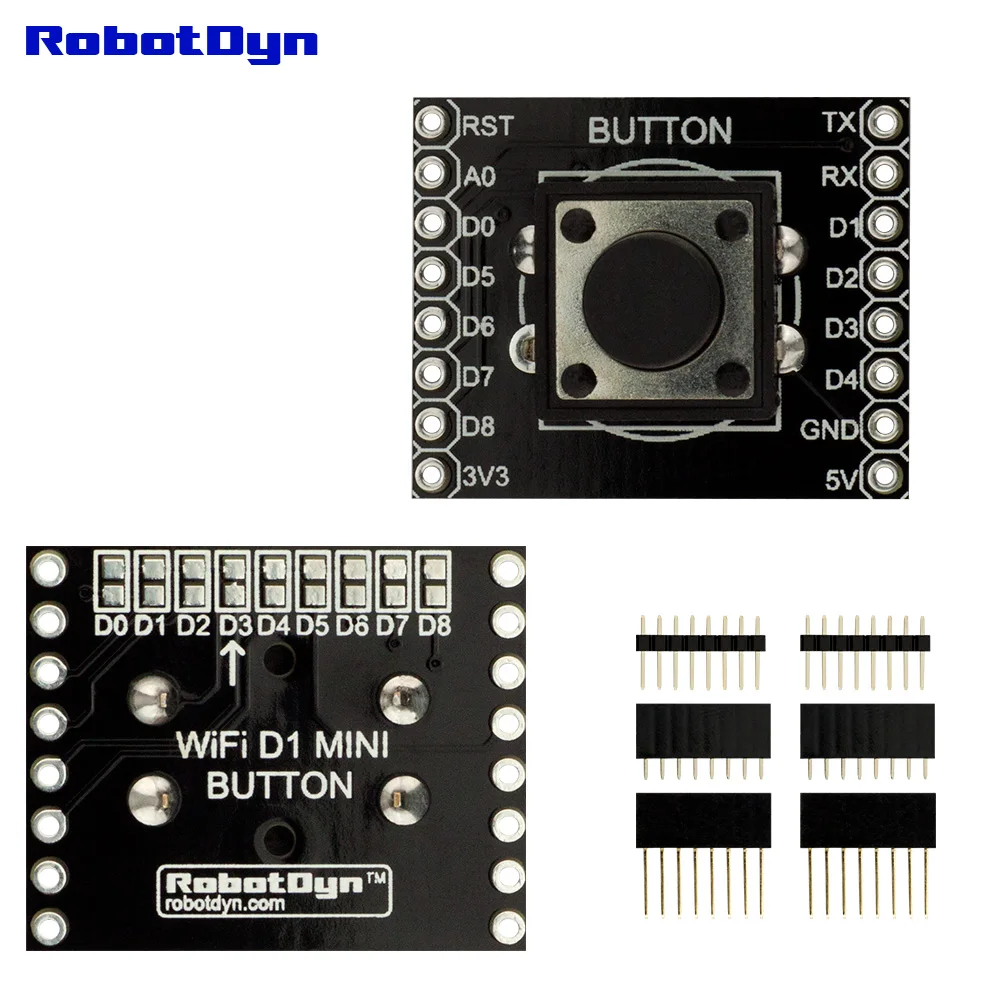

Кнопка защиты:

Кнопка, подключенная к I/O D3. Вы можете изменить соединение с другим I/O, просто нужно отрезать соединение D3 и сделать припой к другим соединительным колодкам.

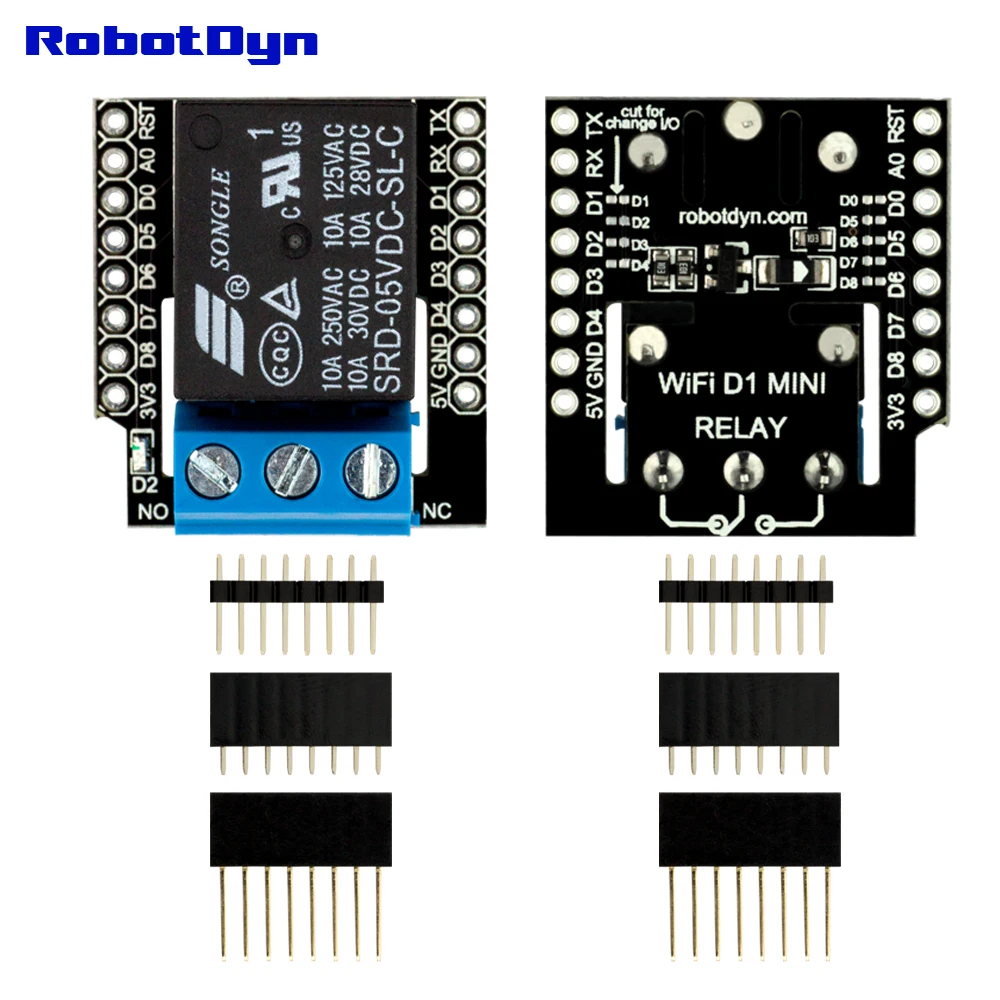

Контактное реле Щит:

Если вам нужно контролировать Питание переменного тока (освещение, домашнее оборудование), для мини-платы WIFI D1. Это очень частым явлением Контактное реле для управления переменного тока 110/220V (10A) и в DC 30V (10A).
Контрольный штифт реле, подключенное к I/O D1. Вы можете изменить соединение с другим I/O, просто нужно отрезать соединение D1 и сделать припой к другим соединительным колодкам.
Для работы реле требуется питание в 5 В.

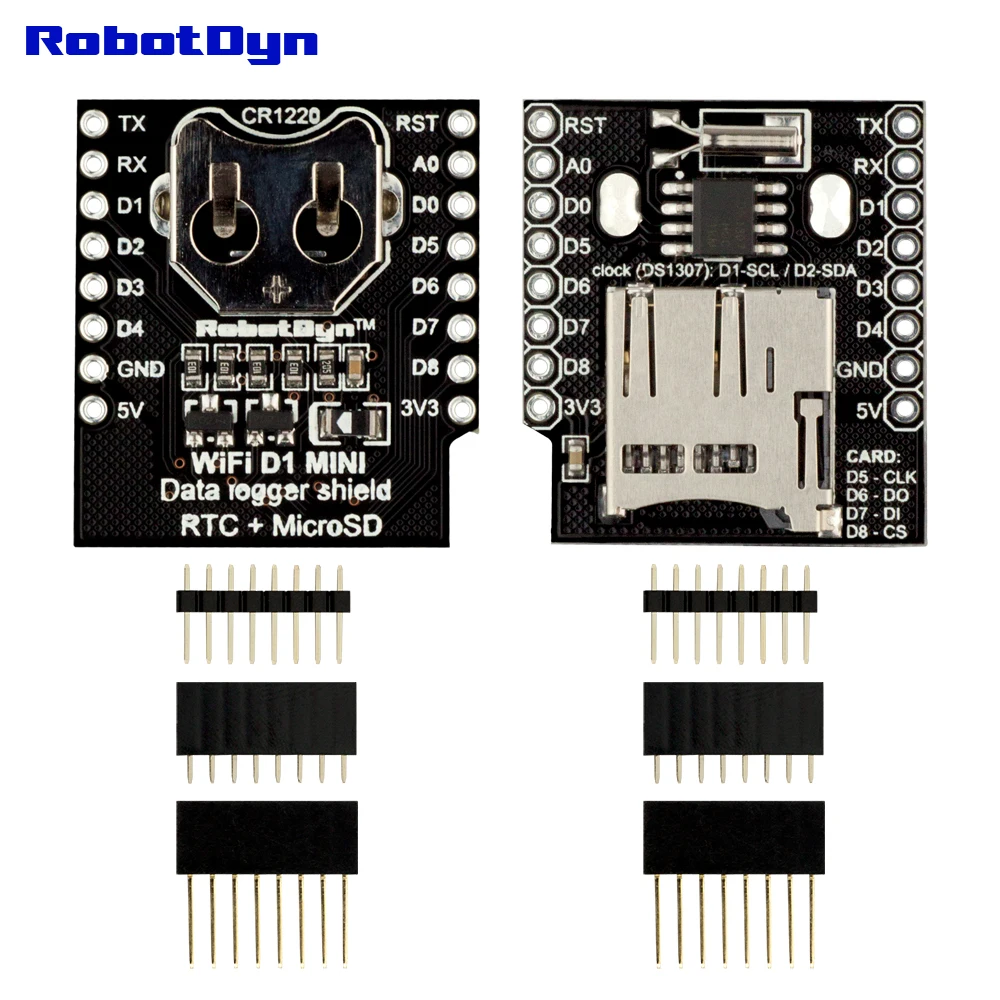

Щит регистратора данных-RTC DS1307 с батареей + MicroSD:

С этой защитой журнала данных для мини-платы WiFi D1, может сохранять данные в файлы на любой FAT16 или FAT32 отформатированной sd-карте. Включенный RTC (часы в реальном времени) может быть использован для отметки времени всех ваших данных с текущим временем, так что вы точно знаете, что произошло, когда!
Интерфейс sd-карты работает с отформатированными картами FAT16 или FAT32.
Часы в реальном времени (RTC) сохраняют время даже при отключении питания. Последняя дата и время резервного копирования аккумуляторной батареи.
RTC защищен от неправильного подключения аккумулятора.

Pinout:
RTC:
D1 - SCL
D2 - SDA
Cd-карта:
D5 - CLK
D6 - DO
D7 - DI
D8 - CS

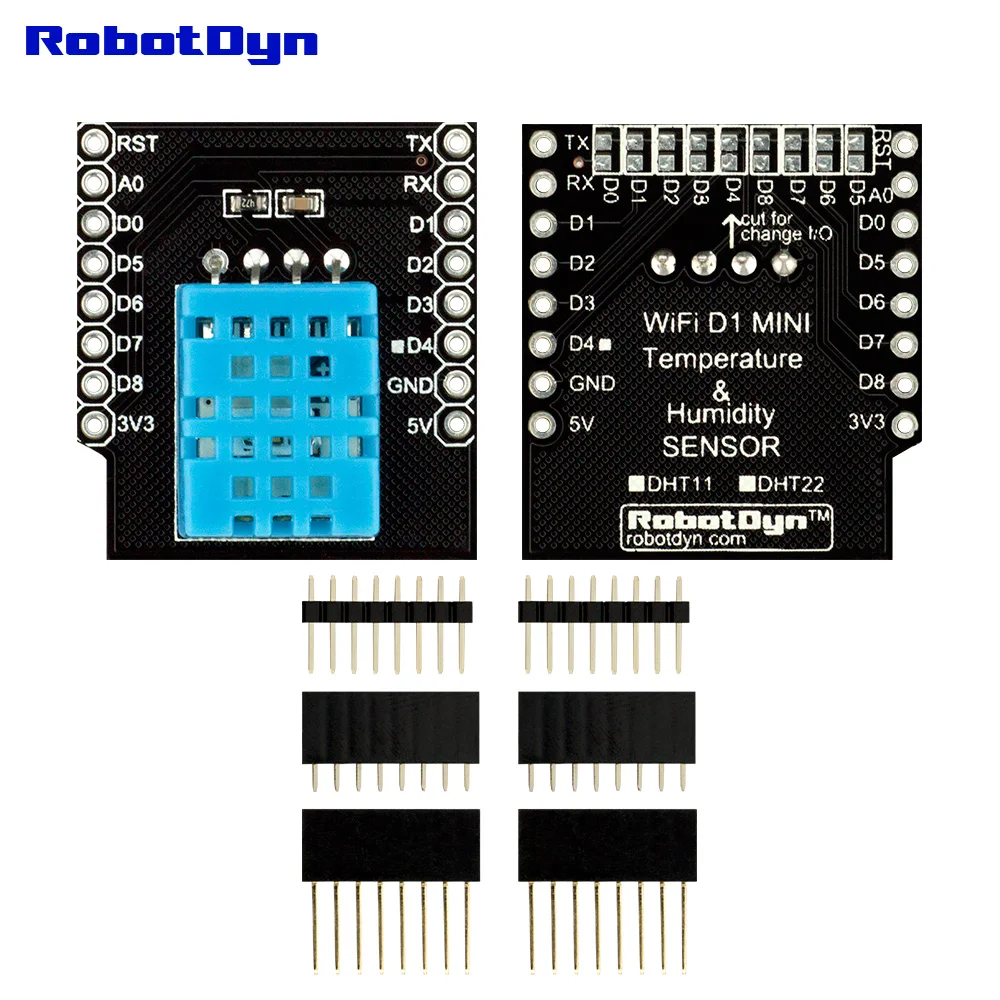

T & H сенсорный щит-DHT11:

Это сенсорный щит DHT11 для измерения температуры и влажности. Это точный и недорогой датчик, который включает в себя ADC для преобразования аналоговых значений влажности и температуры. 8-битный микроконтроллер в датчике используется для преобразования данных.
Он обеспечивает надежные результаты вывода, когда влажность окружающей среды в диапазоне от 20% RH до 90% RH, и диапазон температур от 0 ° C до 50 ° C. Он охватывает потребности большинства домашних и повседневных условий применения.

Технические детали:

• Мощность: 3,3 Напряжение питания:
• Ток: 2.5ма максимальное использование тока во время преобразования (при запросе данных)
• Влажность: 20 - 90% ± 5%
• Температура: 0 - 50 ° ± 2%
• Частота дискретизации: ≤ 1 Гц

Кабель Micro USB 2,0:

Это стандартный кабель Micro USB для передачи данных USB 2,0.Идеально подходит для подключения этого набора к вашему ПК.

Документы

Документы (инструкции, схемы и т. Д.), ссылки:

• Флуоресцентный-Международный;
• Флуоресцентный-Русский.
