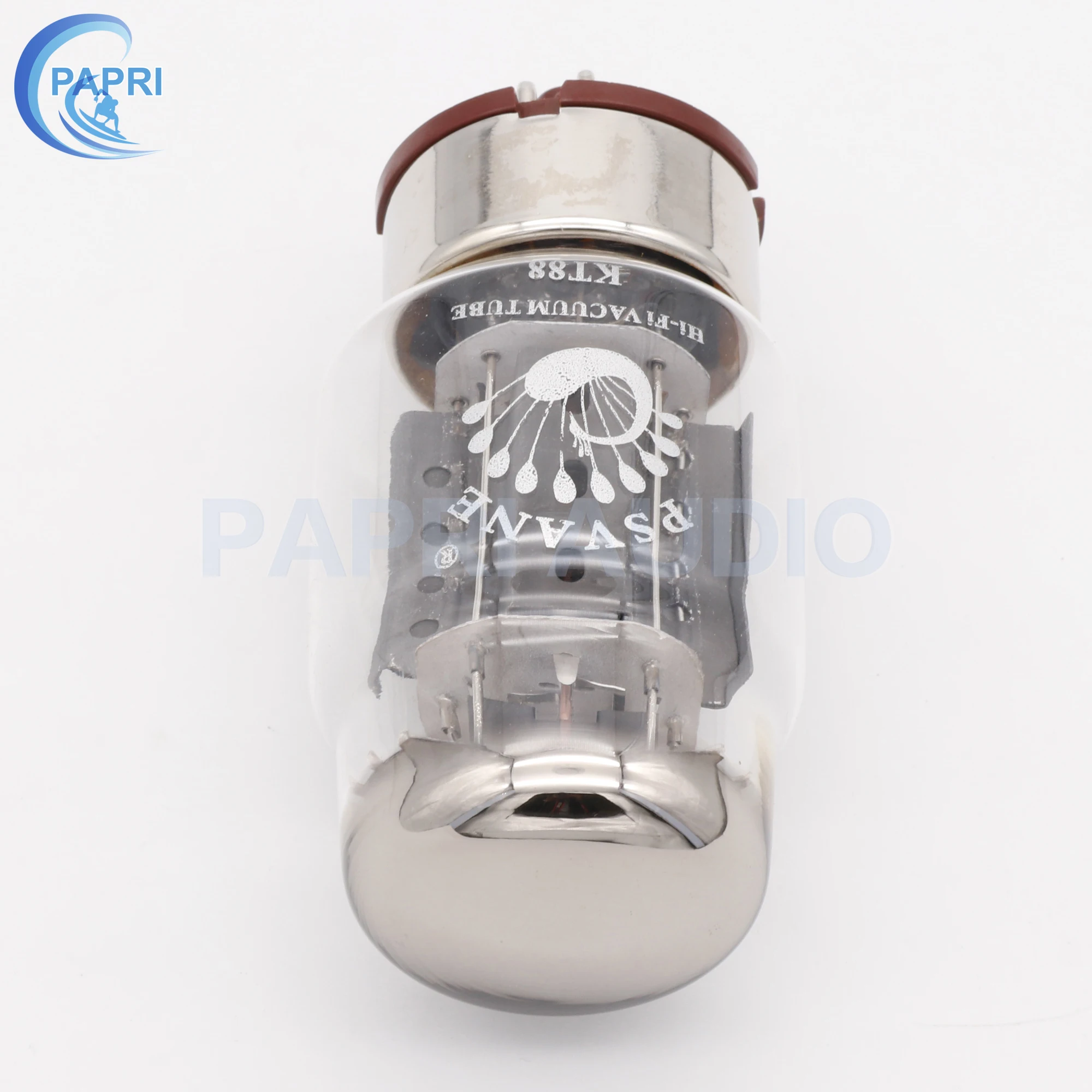

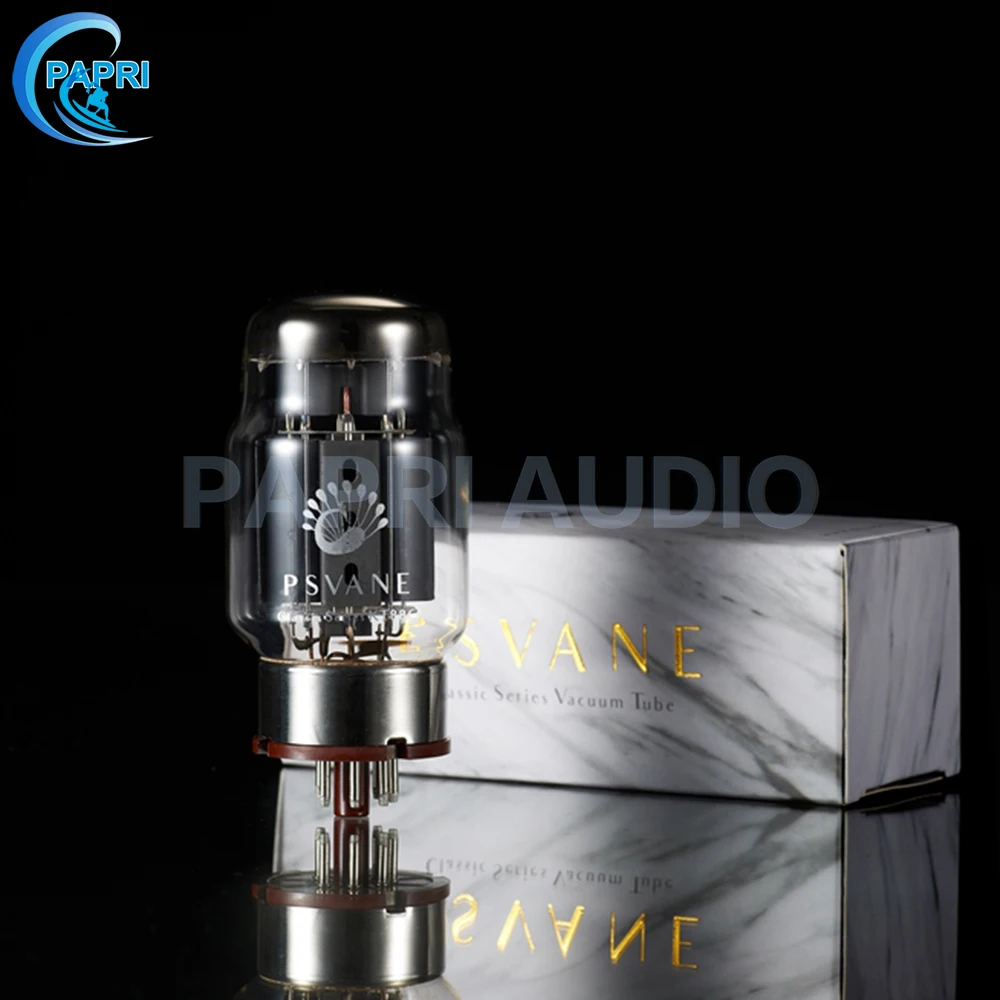

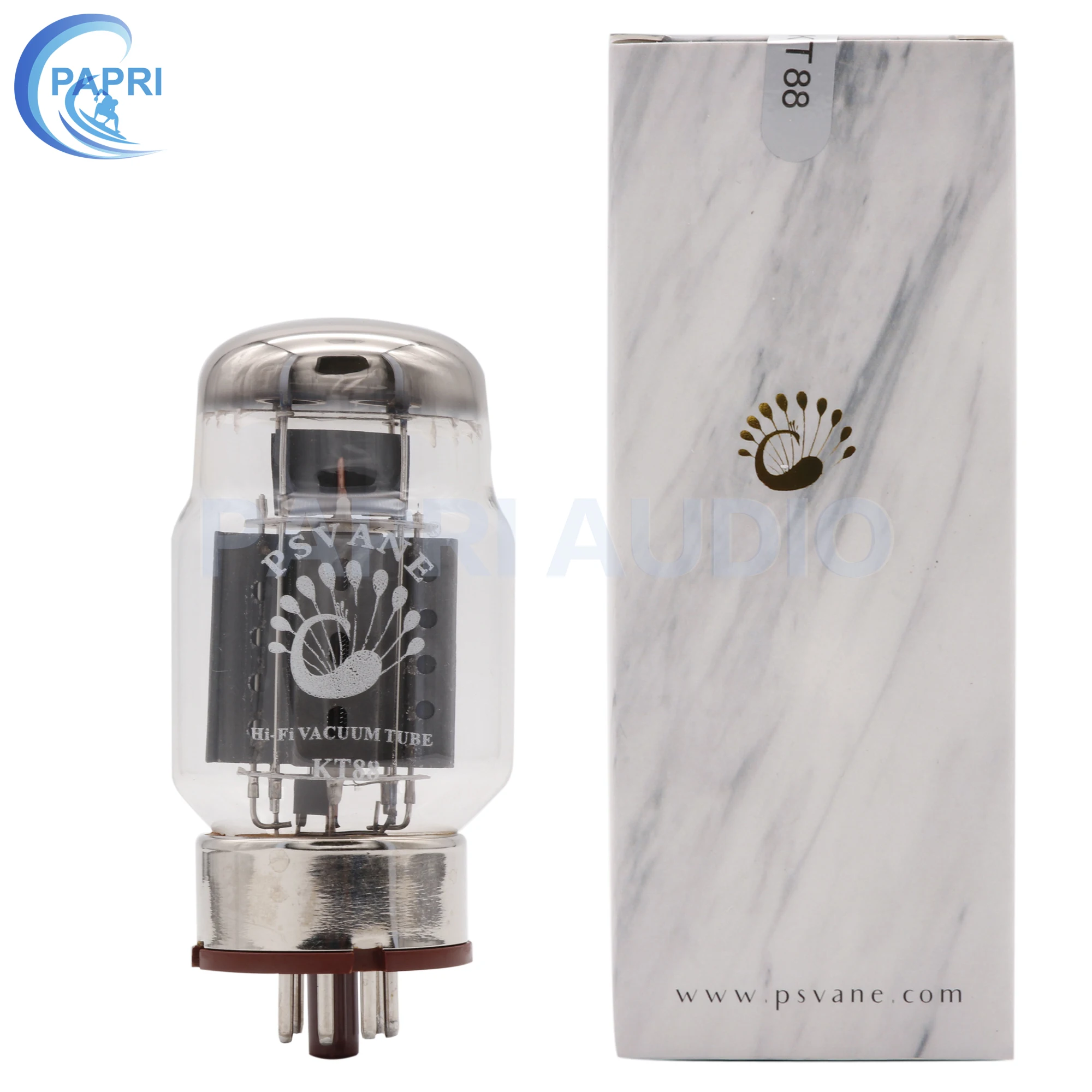

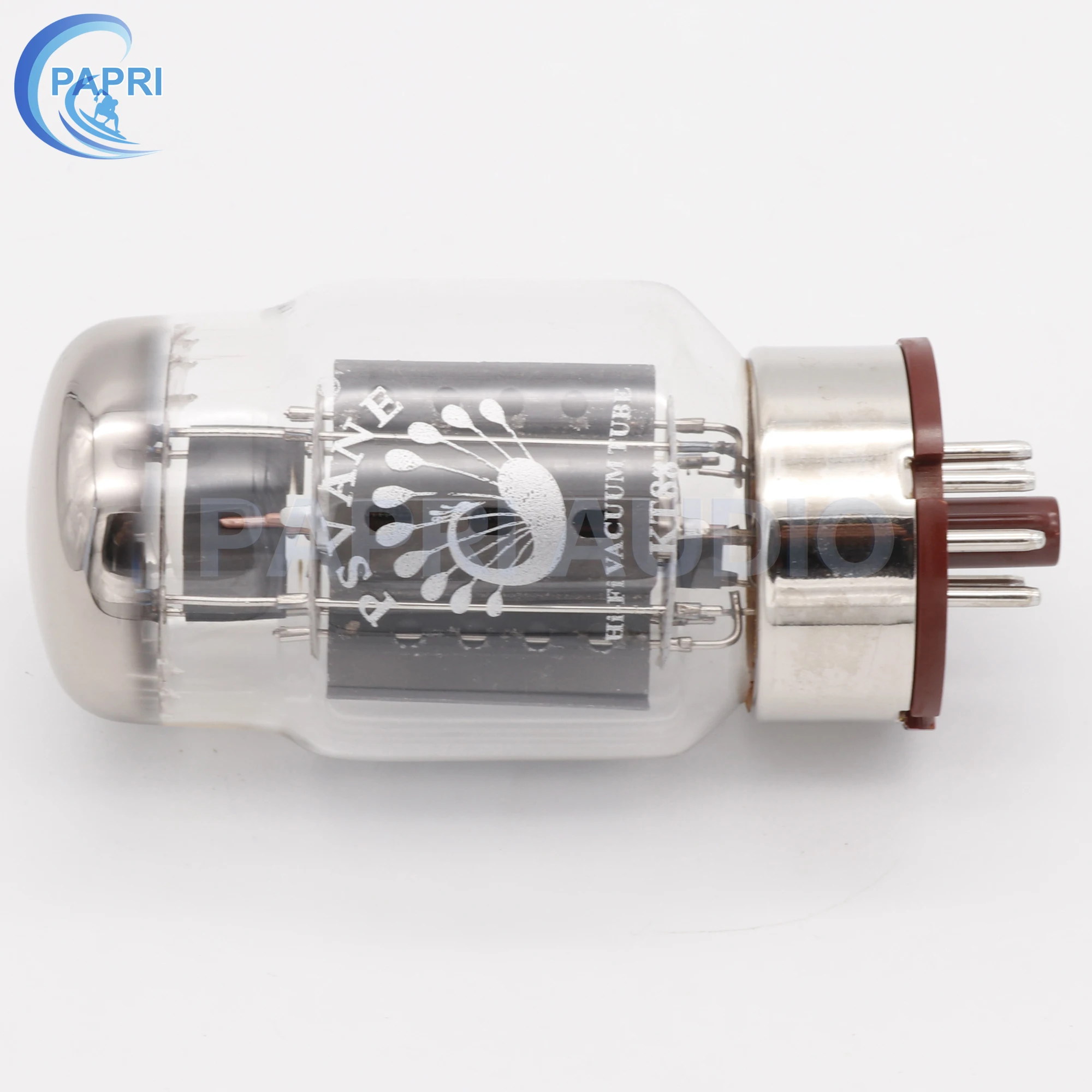

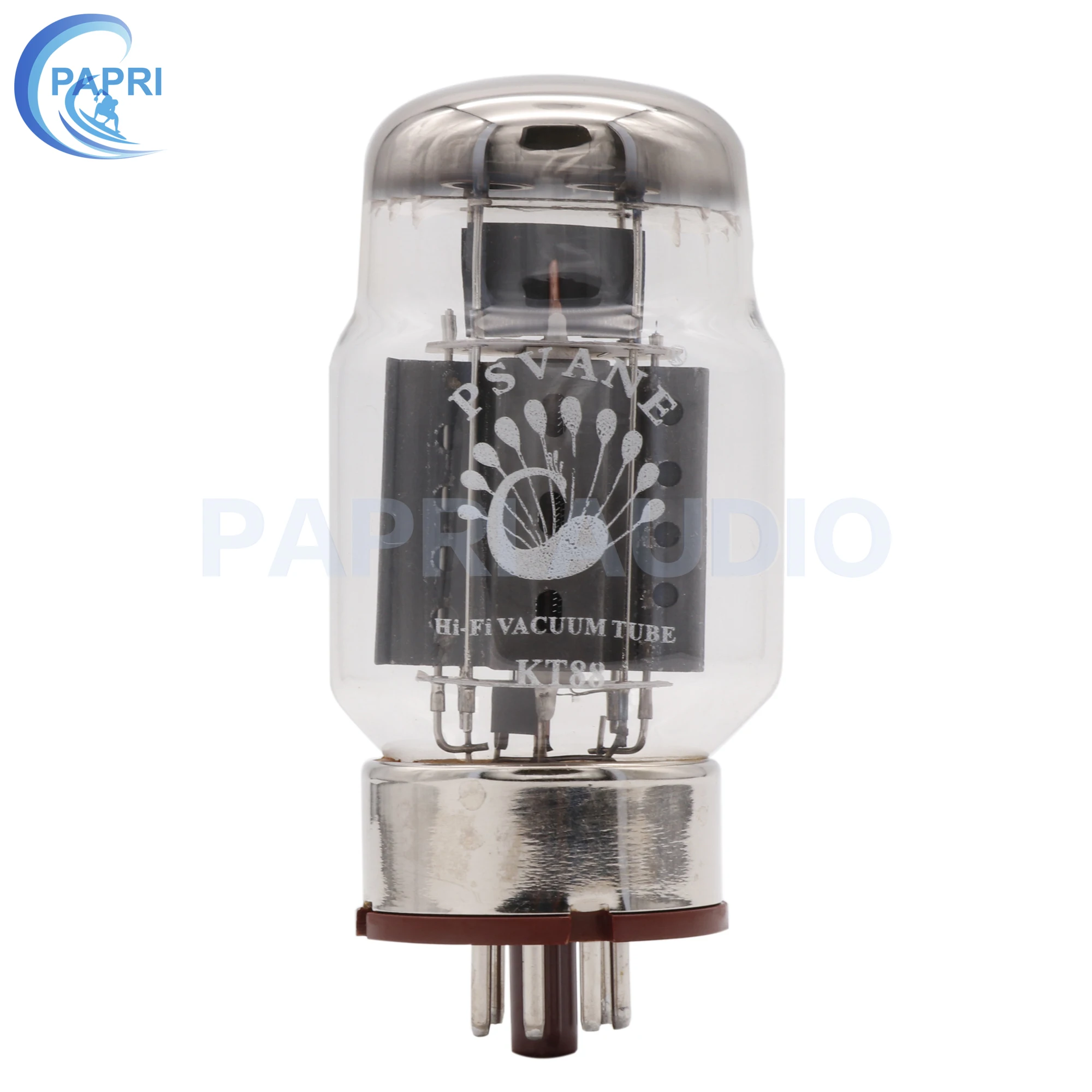

Совершенно новый PSVANE KT88 вакуумная трубка, HIFI серия

Описание:

Номер товара: HIFI KT88 KT88C (может соответствовать 4 шт. 8 шт.) Позолоченный штифт, основание керамической трубки Цена указана за 1 пару (заводской тест и матч, 2 шт.)   KT88-это tetreode мощности луча, его анодная ограниченная Мощность рассеивания составляет 42 Вт. В аудиоусилителе мощность может быть 100 Вт, когда она используется в качестве push-pull class AB1 с двойными трубами, она также может использоваться в цепи электронного регулятора напряжения. KT88 похож на CV5220 и 6550, они могут быть заменены друг на друга.   Обогреватель
UH ............. 6,3 V IH ............. 1,6 A   Максимальное значение ------------- -- KT94 KT100 KT94 KT100 МкА .................. 800 800 800 800 V Ug2. ........... 600 600 600 600 V Ug1. ...........-200 -200 -200 -200 в Pa ............. 42-45 35, 40 W Pg2. ..... 8, 8, 6, 6 Вт Pa + g2. .. 46 49 40 45 Вт Ik .................. 230 230 230 230 мА Uh-k ......... 200 200 250 250 V Tbulb .................. 250 250 250 250 C   Rg1 С катода смещения --- Pa + Pg2 ≤ 35 Вт 0,47 МОм --- Pa + Pg2 > 35 Вт 0,27 МОм С фиксированной смещения --- Pa + Pg2 ≤ 35 Вт 0,22 МОм --- Pa + Pg2> 35 Вт 0,10 МОм   Прямая межэлектродного емкости   --- - --Триодное соединение и тройное соединение Вход ......... 16 ----9,3 PF Выход ......... 12 --- -17 ПФ Сетка для плиты ......... 1,2 ---- 7,9 P   Статический параметр Tetrode соединение Ua ..................... 250V Ug2. ................. 250V В ..................... 140mA Ig2 (прибл.)... 3mA -Ug1 (прибл.) ...... 15 в Gm ........ 12mA автомобильный нипель Ri. …… .. 12KΩ Μg1-g2 ............... 8   Триод соединение Ua.g2. .............. 250 В Ia + g2. .............. 143mA -Ug1 (прибл.)... 15В Gm ..................... 12мА/в Ri ........ 670Ω Μ ........ 8     Серия KT88 KT94 KT100   KT88-978 Рекомендуемые условия эксплуатации (исходное значение) Push-pull.classAB1.cathode смещение. Триодное соединение.   Ua.g2(b).................. 400 485 в Ua.g2(O) .................... 349 422 в Ia + g2(0) .................... 2 × 76 2 × 94 мА Ig + Ig2 (макс. sig)...... 2 × 80 2 × 101mA RL(a-a).................. 4 4 ком -Ug (прибл.) ............ 40 с алюминиевой крышкой, 50В Pout ........ 17 31 Вт Dtot. ................. 1,5 1,5% Pa.g2(0)............... 2 × 26,5 2 × 40W Pa.g2 (макс. sig)...... 2 × 19 2 × 27 Вт Rk ........................ 2 × 525 2 × 525Ω Ū (g1-g1.pk)... 78 114 V Zout ........ 2 1,9 KΩ   Push-pull.classAB1.cathode смещение. Тройное соединение.   Ua(b)........................ 560 в Ua(0)........................ 521 в Ug2. ....................... 300 V Ia(o)...................... 2 × 64 мА Ia (макс. sig)............... 2 × 73 мА Ig2(0)..................... 2 × 1,7 мА Ig2 (макс. sig)............ 2 × 9 мА RL(a-a).................. 9 kΩ Rk ...................... 2 × 460 Ω -Ug1 (приблизительно)…… 30 V Pout ........................ 50 Вт Dtot ........................ 3% Pa(0) . ................. 2 × 33 Вт Pa (макс. sig) . ........ 2 × 28 Вт Pa2(0) . ............. 2 × 0,5 W Pg2 (макс. sig) . ..... 2 × 0,7 W ? (G1-g1.pk). ........ 60 V   KT100 Push-full.class AB1.fixed bias. Ультра-линейное соединение. (40% точек нажатия) U a.g2(b) .................... 560 460 V Ua.g2(0) .................... 553 453 в Ia + g2(0) .................... 2 ⅹ 50 2 ⅹ 50mA Ia + g2 (макс. sig)... 2 ⅹ 157 2 ⅹ 140mA RL(a-a)............... 4,5 4 KΩ -Ug1 (прибл.)... 75 59 V Pout ........ 100 70 Вт Dtot. ......................... 2 2% Pa + g2(0) .................... 2 ⅹ 27,5 2 ⅹ 27,5 W Pa + g2 (макс. sig)......... 2 ⅹ 33 2 ⅹ 27 Вт Ū (g1-g1.pk)............ 140 114 в Zout ........................ 7 6,5 KΩ   Push-full.class смещение AB1.cathode. Ультра-линейное соединение. (40% точек нажатия) Ua.g2(b) . …… .. 500 375 V Ua.g2(0) . …… .. 436 328 V Ia + g2(0) . …… .. 2 × 87 2 × 87 мА Ia + g2 (макс. sig) . ........... 2 × 99 2 × 96 мА RL(a-a) . …… .. 6 5 kΩ Rk .......................... 2 × 600 2 × 400 Ω -Ug1 (прибл.). …… .. 52 35В Pout ............................ 50 30 Вт Dtot ........................... 1,5 1,0% Pa + g2(0) . ................. 2 × 38 2 × 28,5 W Pa + g2 (макс. sig) . ........ 2 × 17 2 × 16 W ? (G1-g1.pk). …… .. 104 71, оборотная сторона Zout ........................... 4,8 4,5 kΩ     Push-full.class AB1.fixed bias.tetrode соединение. Ua(b) . ......................... 560 V Ua(0) . ......................... 552 V Ug2. ......................... 300 V Ia(0) . ........................ 2 × 60 мА Ia (макс. sig) . ................. 2 × 145 мА Ig2(0) . ....................... 2 × 1,7 мА RL(a-a) . ....................... 4,5 kΩ -Ug1 (прибл.). ................. 34 V Pout ............................... 100 W Dtot…… 2,5% Pa(0) . ........................ 2 × 33 Вт Pa (макс. sig) . ................. 2 × 28 Вт Pg2(0) . ....................... 2 × 0,5 W Pg2 (макс. sig) . ............. 2 × 4,5 W ? (G1-g1.pk). ................. 67 V KT88C
