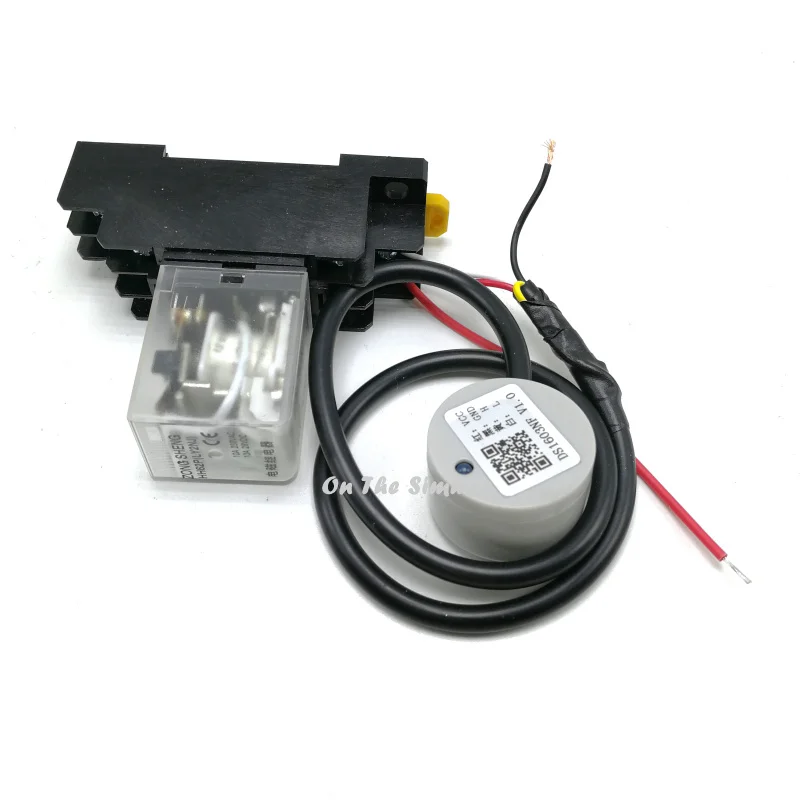

Примечание: толщина наружной стенки ствола 2-8 мм.   I. Описание продукта   Ультразвук уровень жидкости датчик обнаружения разработан и изготовлен Shenzhen Electro-hydraulic co., Ltd. использует ультразвуковую проникающую технологию для достижения высокобесконтактного обнаружения жидкостей в металлических контейнерах. Он может обрабатывать различные токсичные вещества, сильные кислоты и сильные щелочи в высокотемпературных, Герметичная прокладка контейнеров. И разнообразие чистого уровня жидкости для точного измерения.     Во-вторых, со следующими характеристиками изделия   1, чтобы достичь Бесконтактного обнаружения, не трогайте измеренную жидкость   2, высокая точность, выходная жидкость в реальном времени высота   3, для различной плотности, формы жидкости   4, для различных материалов и толщины контейнера   5, небольшой размер, легко установить, подходит для различных случаев обнаружения жидкости   6, надежный продукт производительности, сильная способность анти-помех   В-третьих, сфера применения   Этот продукт подходит для обнаружения различных жидкостей в реальном времени и особенно подходит для обнаружения жидкостей, с которыми нельзя связаться. Широко используется в производстве напитков, бытовой техники, медицинского оборудования, оборудование для питьевой воды, химическое оборудование, промышленная автоматизация, обнаружение опасных жидких продуктов в различных отраслях промышленности.

Четыре,Электрические параметры

Параметры товара	DS1603	Компания	Примечания
Рабочее напряжение	10-гитара игрушки 36	V	Постоянного тока
Средний ток	<25	MA	(1)
Слепой расстояние	≤50	Мм	(2)
Зонд ширина контейнера	В переменного тока, 50-2000	Мм	(2)
Рабочий цикл	1	S
Выход режим	Коммутационная способность
Управляющий ток	0,5	А
Жидкий время отклика	2	S
Без жидкости время отклика	2	S
Зонд несущая частота	2	МГц
От электростатического разряда	+ 4/+ 8	KV	(4)

Примечания:   1,12 V источник питания, 1 S тест на рабочий цикл.   2. контейнер из толстой стали толщиной 5 мм при комнатной температуре, диаметр контейнера 400 мм данные о тестовых водах.   3, статическое состояние поверхности жидкости;   4, корпус зонда, выход свинца в соответствии со стандартом IEC61000-4-2.   В-пятых, схема размеров продукта

Эскиз карты размера продукта (единица измерения: мм)

Шесть, определение провода





Определение типа схема

Pin идентификация	Именной	Описание контакта	Примечания
Красный свинец	VCC	10 V-36 VМощность входной провод
Самый дешевый и хороший	GND	Заземления
Желтый провод	H	Выход переключателя Положительный выход свинца (PNP)	1

Белый для управленияLВыход переключателя Положительный выход свинца (Силовые транзисторы NPN/США)-1 шт.

Семь, параметры качества

1Номинальная условий окружающей среды

Проект	Минимальная величина	Типичные соотношение цена/качество	Максимальное значение	Компания	Примечания
Температура хранения	-25	25	80	C
Влажность при хранении		65%	90%	П/с	(1)
Рабочая температура	-15	25	60	C
Рабочая влажность:		65%	80%	П/с	(1)

Примечания

А,Когда температура окружающей среды 0-39 градусов Цельсия, максимальное значение влажности 90% (не роса)

BКогда температура окружающей среды 40-50 градусов Цельсия, влажность самая высокая, самая высокая влажность в природе при настоящей температуре (не роса)

2Номинальное электрическое состояние

Параметры товара	Технические характеристики			Компания	Примечания
	Минимальная величина	Типичные соотношение цена/качество	Максимальное значение
Входное напряжение	10	12	36	V
Максимальный ток		50		MA	DC12V
Вход пульсации			50	МВ	Пиковое значение
Вход шума			100	МВ	Пиковое значение
От электростатического разряда			+ 4 K/+ 8 K	V	(1)

Примечания (1) Выходные провода соответствуют стандарту IEC61000-4-2



Восемь, описание выходного сигнала переключателя   1, выход переключателя является положительным Положительная схема подключения переключателя 1. модуль датчика обнаруживает жидкость, светодиодный мигает на частоте одной секунды в секунду, внутренний MOSFET включен, и Положительный выход свинца H-OUT (желтая линия) равен VCC. 2, модуль датчика не обнаруживает жидкость, светодиодный яркий, внутренний MOSFET выключен, Положительный выход свинца H-OUT (Желтая линия) нет выхода. 3, выходная нагрузка переключателя должна быть менее 500мА резистивная нагрузка. 2, переключатель отрицательного выхода Схема отрицательной выходной проводки переключателя1. Модуль датчика обнаруживает жидкость, светодиодный мигает на частоте 1 секунды в секунду, и отрицательный выходной L-OUT (белый провод) ведёт непосредственно к GND.2. Модуль датчика не обнаруживает жидкость, светодиодный яркий, внутренний MOSFET выключен, и отрицательный выходной L-OUT (белый провод) не имеет выхода.3, выходная нагрузка переключателя должна быть менее 500мА резистивная нагрузка.
