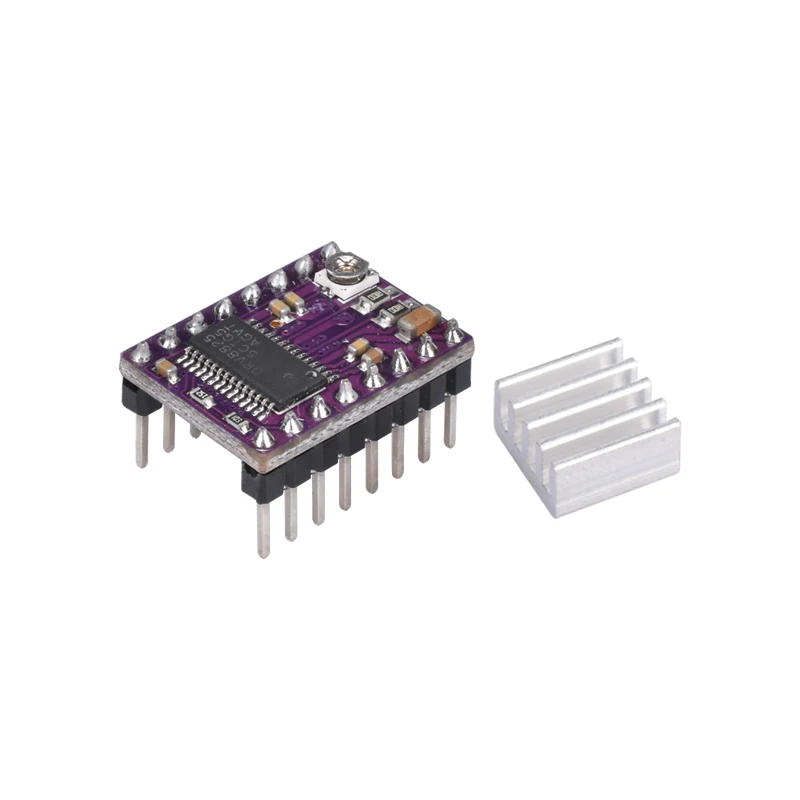

Stepstick Drv8825 Драйвер шагового двигателя с радиатором Reprap 4 слойная печатная плата

Добро пожаловать в наш магазин

Введение:

Плата переноски шагового двигателя DRV8825 TI DRV8825, микро биполярный Драйвер шагового двигателя, является прорывом. Модуль имеет разветвитель и интерфейс с нашим оператором шагового двигателя A4988 почти такой же, поэтому его можно использовать в качестве более высокой производительности при замене выдвижной платы меню во многих областях применения. DRV8825 имеет регулируемый лимит тока, защиту от перегрузки по току и перегрева, шесть микросхем (шаг 1/32 вниз). Он использует 8,2-45 V, может обеспечить до около 1,5 фазе без теплоотвод или принудительная воздушный поток (мощностью до 2,2 на единицу обьема в достаточном количестве дополнительные охлаждения).

Особенности

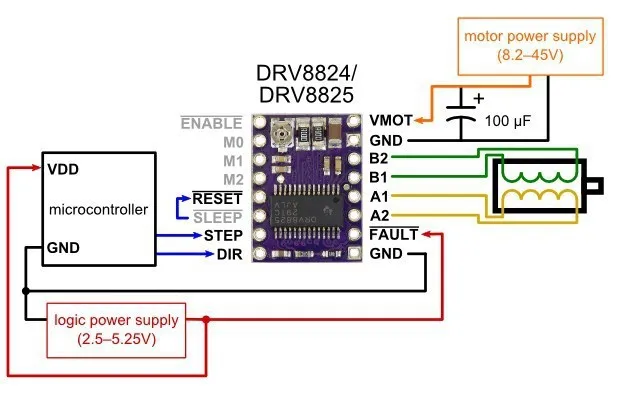

Простой интерфейс управления шагами и направлением

2. Шесть различных шагов разрешения: полный шаг, полушаг, 1/4-шаг 1/8-шаг 1/16-шаг, 1/32-шаг

3. Не могли бы вы непосредственно контактировать с 3,3 V 5 V системы

4. Температурное отключение, отключение от перегрузки по току, блокировка пониженного напряжения

5 Защита от короткого замыкания до заземления

6,4 Слои меди 2 oz PCB, для того, чтобы улучшить рассеивания тепла

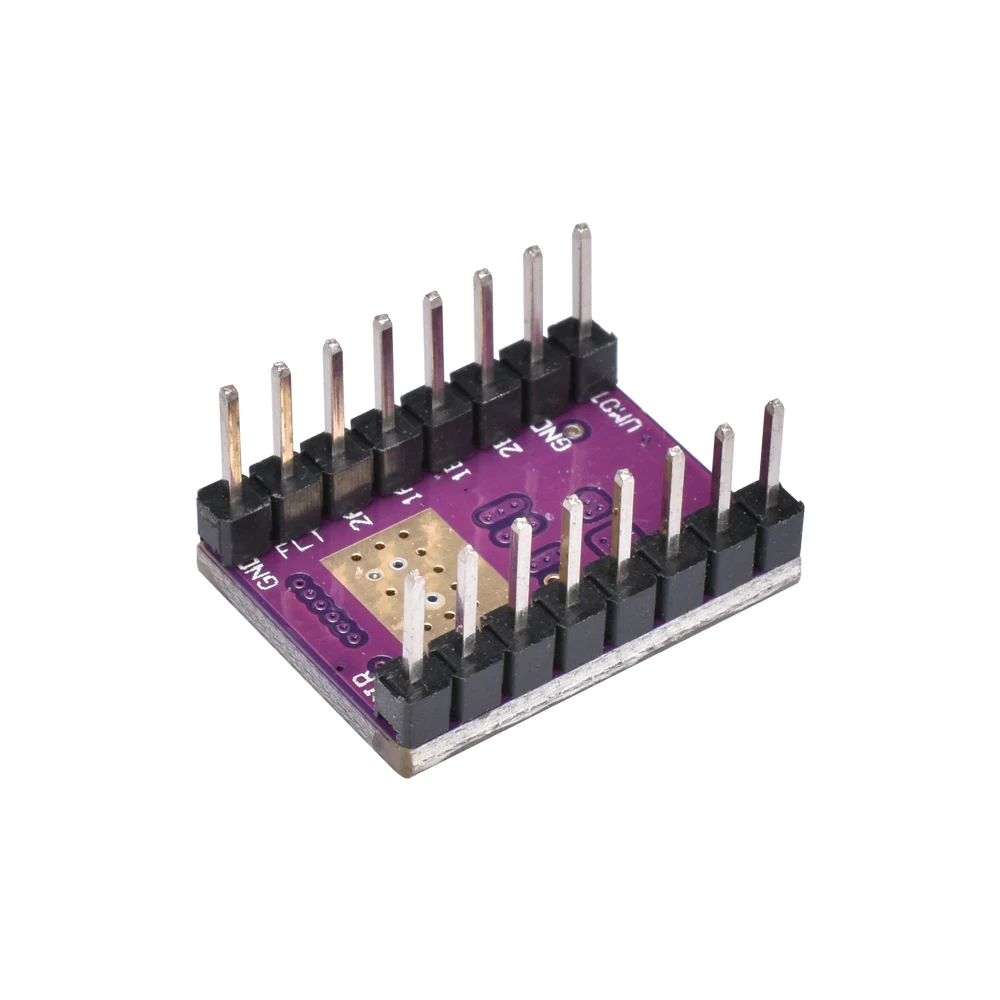

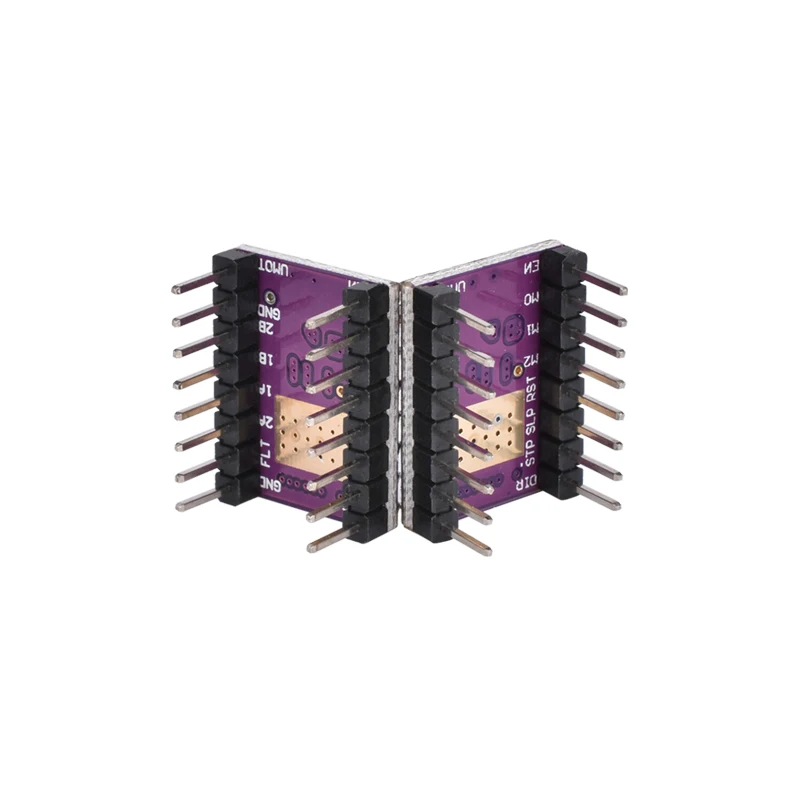

7 открытые припоя земли ниже в нижней части, драйвером IC на печатная схема pad

8 размеров, штифтов и интерфейсов, подходящих к A4988 операторам шаговых двигателей, разными способами

9. Регулируемое Управление током позволяет вам задать потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более, для того, чтобы достичь более высокой скорости с максимальным выходным током

Интеллектуальное управление разделкой 10 автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)

11, макс. 45 В напряжение питания

12 встроенных регуляторов напряжения (необходимо для любого внешнего логического напряжения питания)

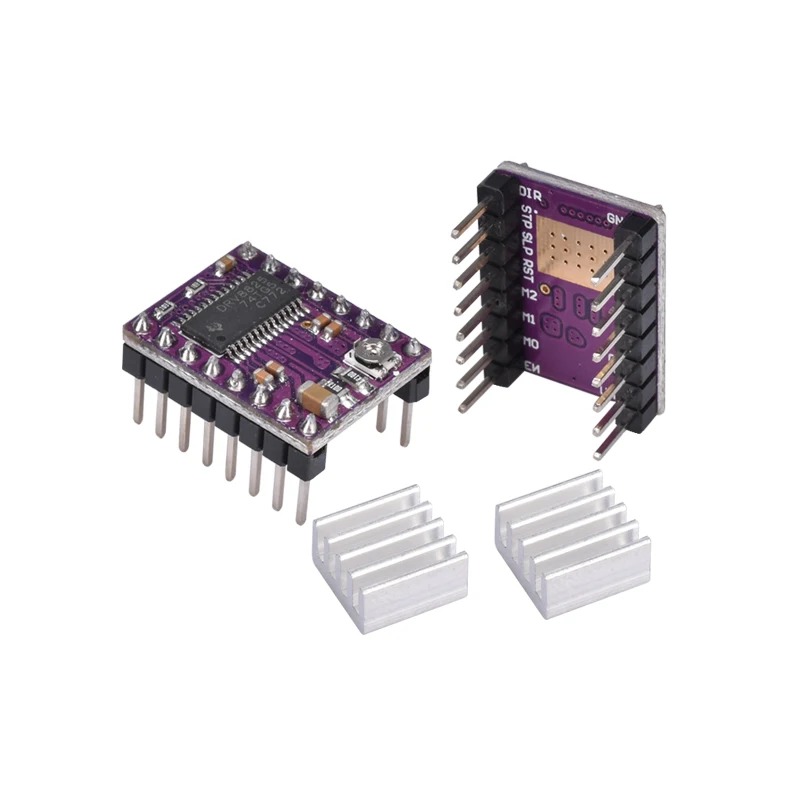

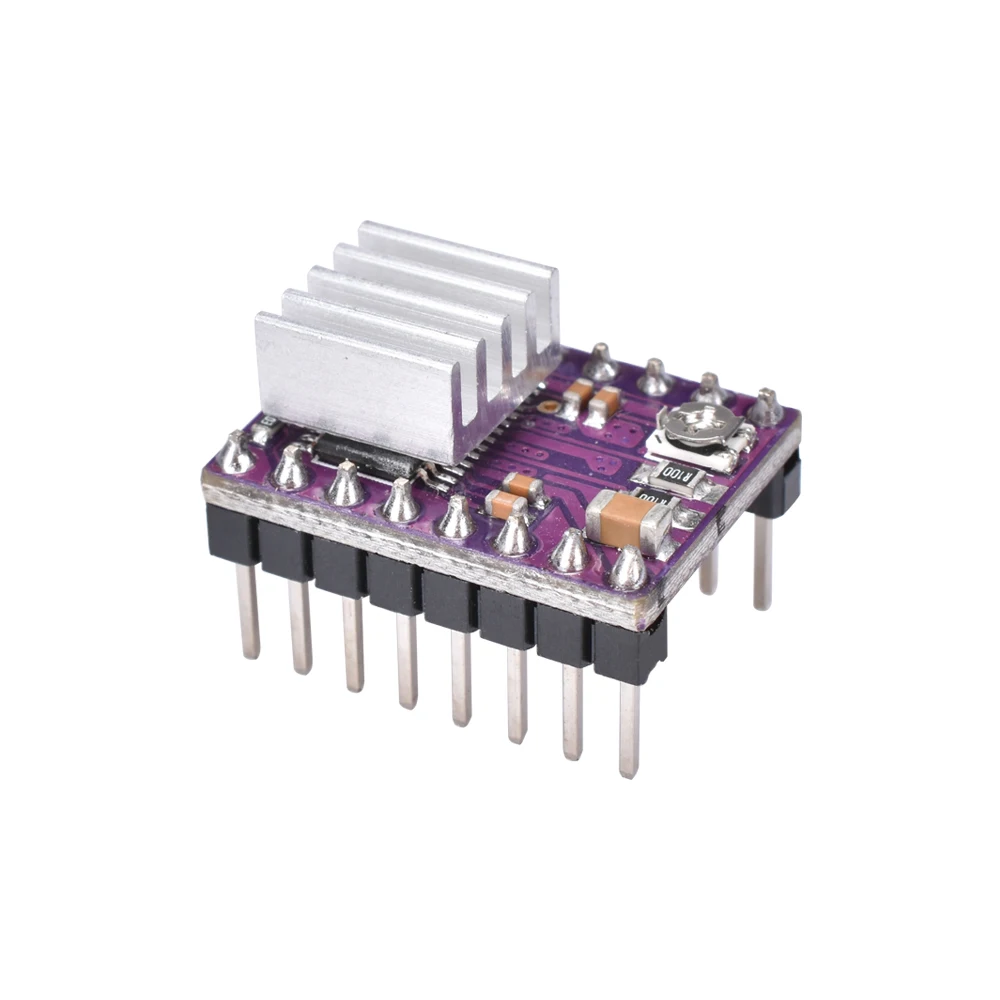

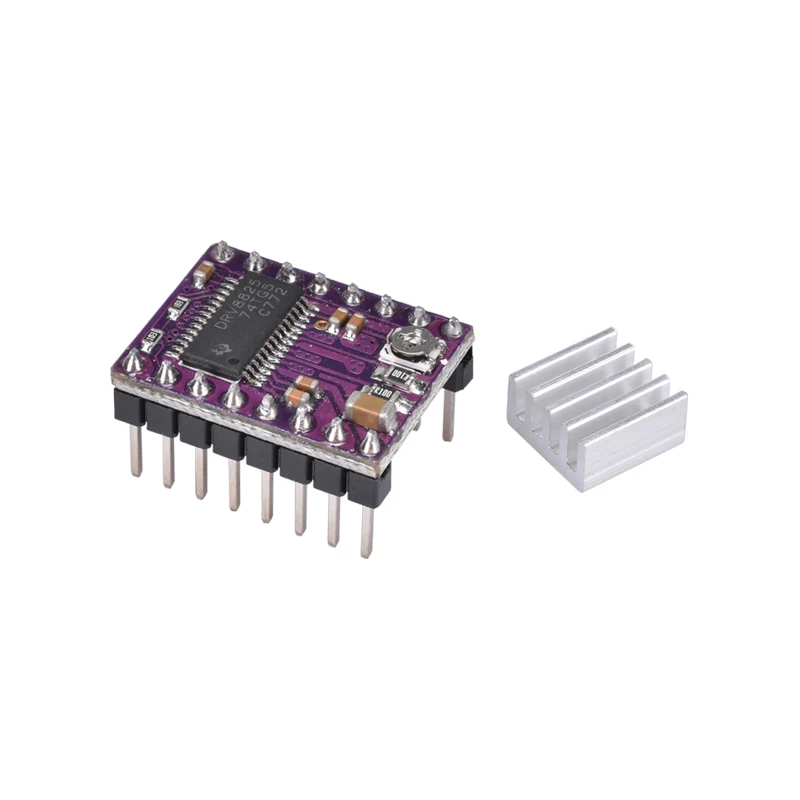

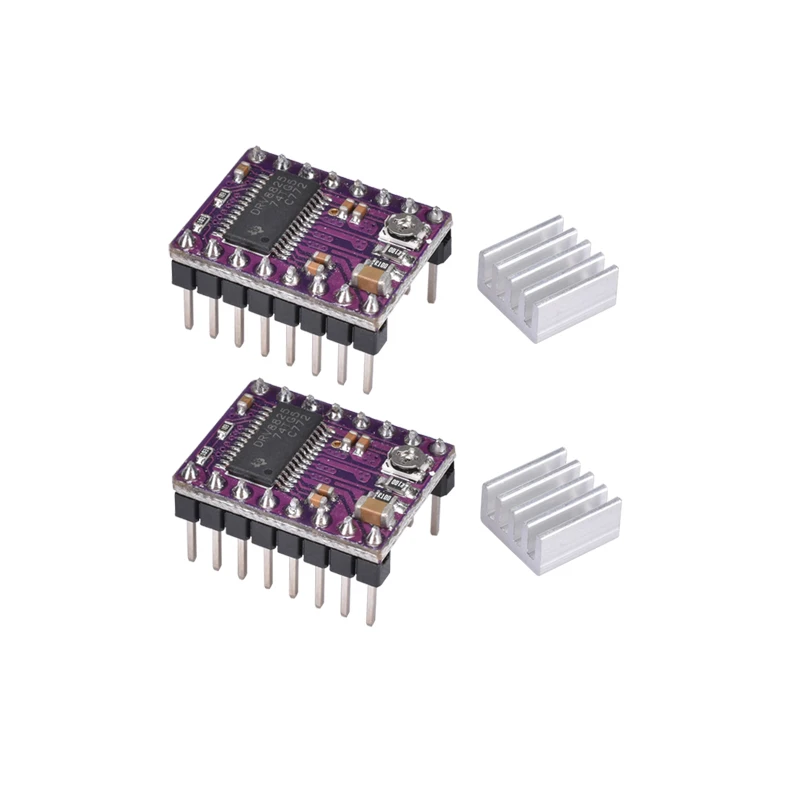

1 шт. * DRV8825 + радиатор
