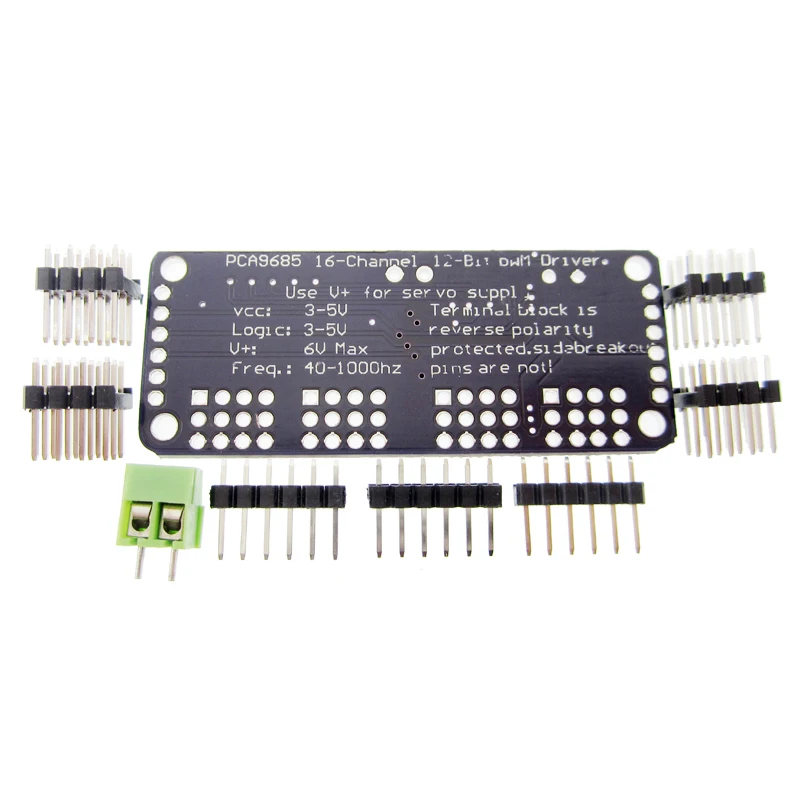

16-канальный 12-битный PWM/Servo Driver-I2C интерфейс PCA9685 для или Raspberry pi щит модуль servo Щит |

Вы хотите сделать крутого робота, может быть, ходунка с гексаподом, или, возможно, просто кусок искусства с большим количеством движущихся частей. Или, возможно, вы хотите управлять большим количеством светодиодов с точным выходом PWM. Тогда вы поймете, что ваш микроконтроллер имеет ограниченное количество выходов PWM! Что теперь?

Используйте только два контакта, Управляйте 16 свободными выходами ШИМ! Вы даже можете настроить 62 выхода, чтобы контролировать до 992 выходов ШИМ

• Это i2c-controlled драйвер pwm со встроенными часами. Это означает, что, в отличие от семьи TLC5940, вам не нужно непрерывно отправлять сигнал, связывающий ваш микроконтроллер, его полностью свободный запуск!

• Соответствует 5 В, это означает, что вы можете управлять им с 3,3 В микроконтроллера и по-прежнему безопасно управлять до 6 в выходов (это хорошо, когда вы хотите контролировать белые или синие светодиоды с 3,4 + вперед напряжения)

• 6 адресов выбирают контакты, чтобы вы могли подключить до 62 из них на одной шине i2c, в общей сложности 992 выходов-это много сервоприводов или светодиодов

• Регулируемая Частота ШИМ до 1,6 кГц

• 12-битное разрешение для каждого выхода-для сервопривода, это означает, что разрешение 4 US на частоте обновления 60 Гц

• Настраиваемый выход push-pull или open-drain

• Выход позволяет быстро отключить все выходы

Мы завернули этот милый чип в секционную доску с парой отличных дополнений

• Клеммная колодка для ввода питания (или вы можете использовать 0,1 "пробоя сбоку)

• Защита от обратной полярности на входе клеммного блока

• Зеленая мощность-хороший светодиод

• 3 контактных разъема в 4 группы, поэтому вы можете подключить 16 сервоприставок сразу (сервовилки немного шире 0,1 ", так что вы можете сложить 4 рядом друг с другом на 0,1" Заголовок

• Конструкция "с цепью"

• Место для размещения большого конденсатора на линии V + (в случае, если вам это нужно)

• Резисторы серии 330 Ом на всех выходных линиях для их защиты и для тривиального вождения светодиодов

• Паяльные перемычки для 6 адресов
