Модель монитора проводимости

Инструкции по эксплуатации

1. Введение

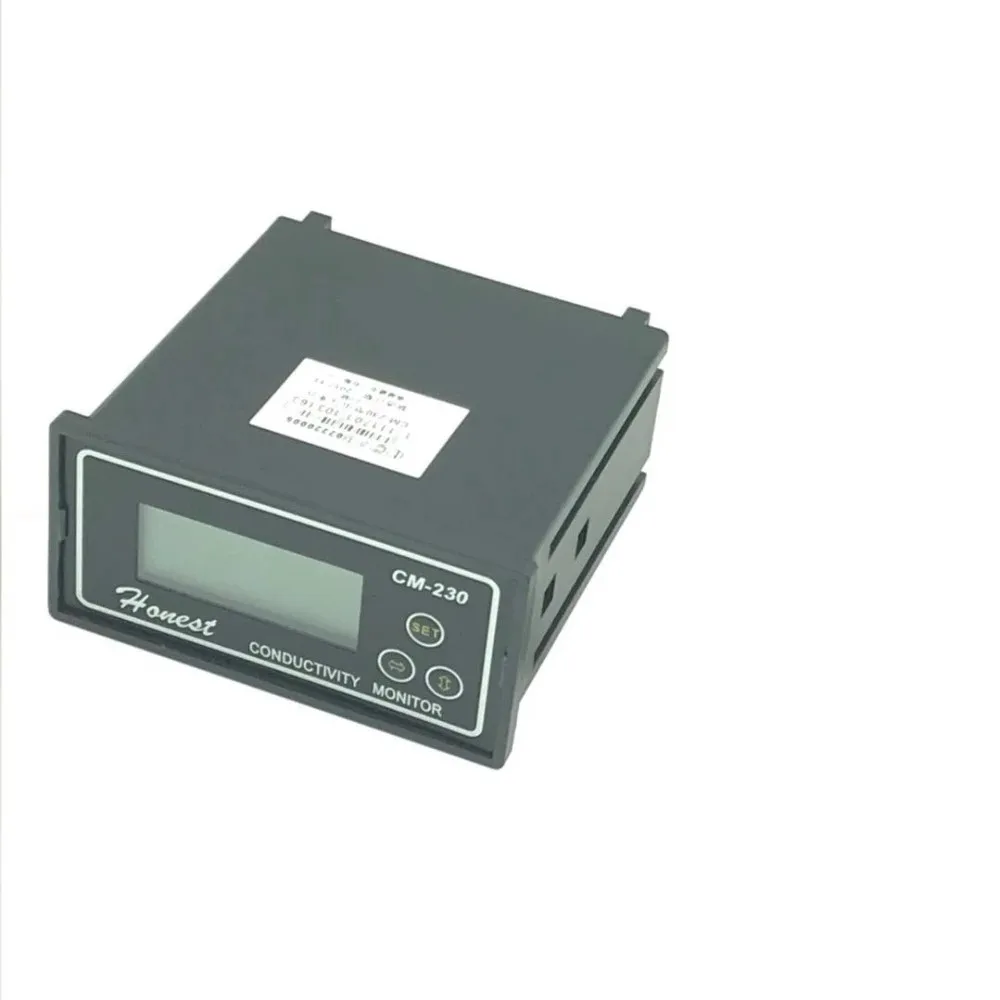

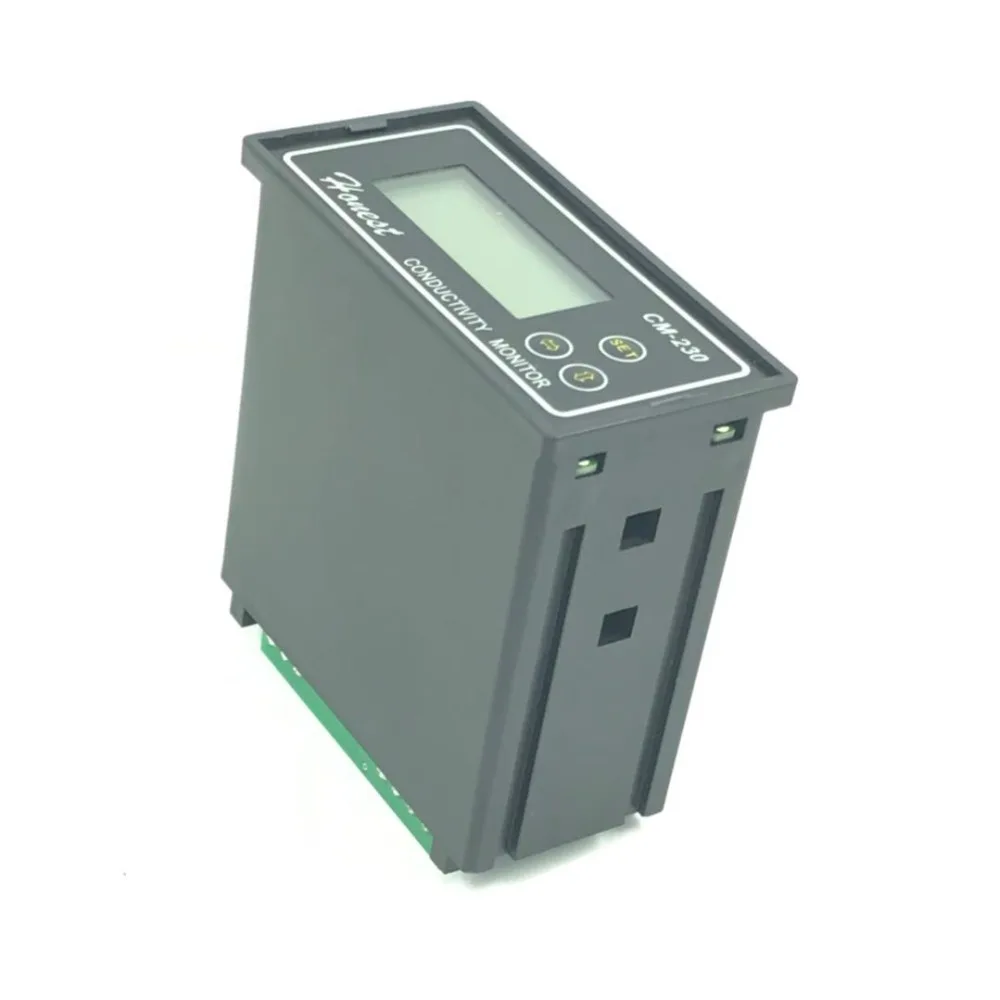

Монитор проводимости CM-230, обновленный на основе CM-230, обеспечивает предварительное измерение и компенсацию температуры через MCU. Благодаря простой эксплуатации и полной функции, он широко используется при обратном осмосе для опреснения морской воды и электронного микрофильтра.

2. Особенности

1) автоматически Реверсивный диапазон измерения

2) Автоматическая Настройка до нуля

3) одновременный просмотр проводимости и значений температуры

4) Коэффициент входного электрода на панели

3. Технические характеристики

1) Диапазон измерения: 0-199 мкс/см

Автоматически Реверсивный Диапазон измерения: 0-19,99мкс/см, 0-199.9мкс/см и 0-1999мкс/см

Компенсация температуры: Автоматическая компенсация температуры, диапазон компенсации 0-60 ℃, точка компенсации 25 ℃, Коэффициент компенсации 2.0%/℃

3) Дисплей: 3,5 Цифр 0,56 ''подсветка ЖК для проводимости дисплея

4) Точность: ± 2% (F · S)

5) Электрод: 1,00 см-1Пластиковый Платиновый держатель, 4 'трубка соединена винтом, длина кабеля 5 м

6) выход постоянного тока 4-20 мА: верхнее значение может быть установлено при условии 20мА

7) Источник питания: 220 В переменного тока ± 10%, 50 Гц

8) Размеры: Размер оправы: 96 × 48 (мм), Размер панели: 91 × 45 (мм), Глубина: 100 (мм)

9) стандарт тестирования: Q31/0114000321C004-2016

4. Передняя панель

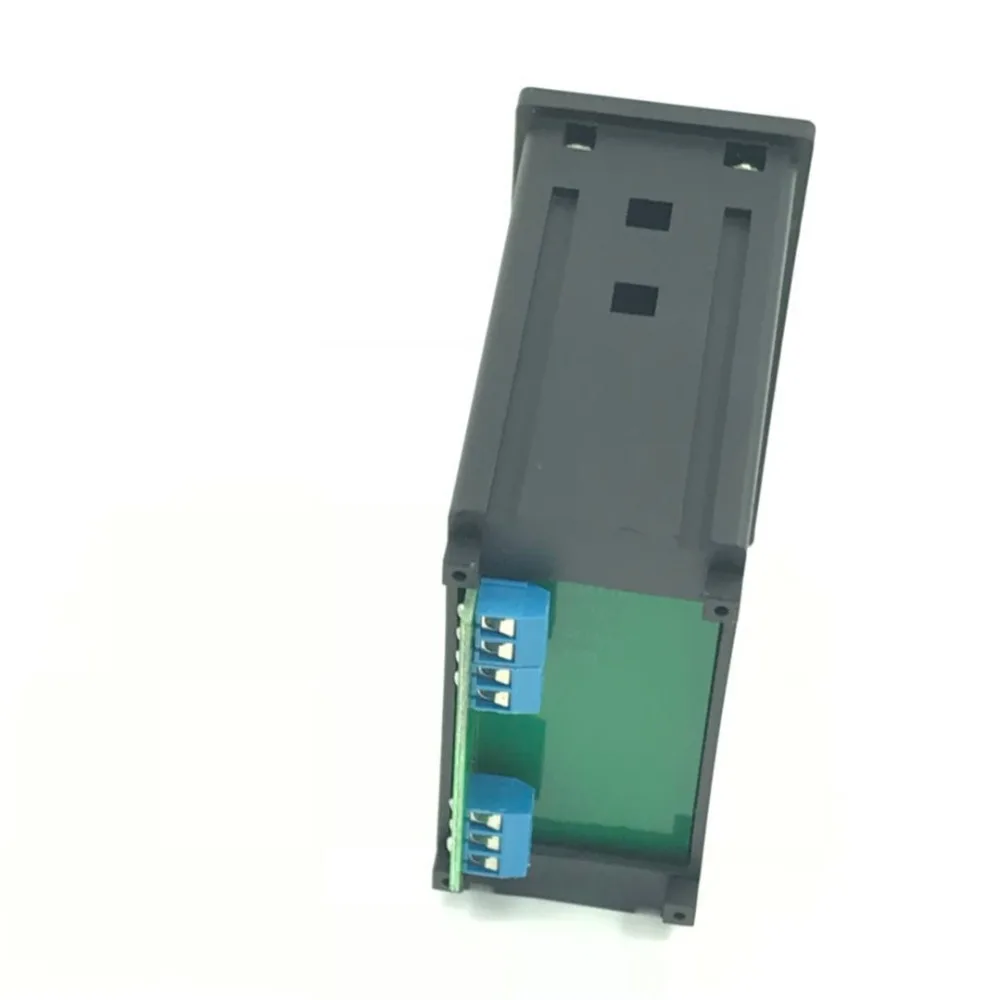

1. Вход питания terminal1: 220 В, Терминал 2: 0 В, Терминал 3: земля

2. Клемма электрода 6: Красный [T(R)], клемма 7: фиолетовый [ячейка (V)], терминальная 8: желтый [сетка (Y)], клемма 9: зеленый [сотовый (г)]

4. Инструкция по эксплуатации

1) поместите инструмент на рабочий стол и закрепите дисплей.

2) После правильного подключения провода электрода, провода источника питания, входного провода и выходного провода в соответствии с схемой подключения провода на задней панели, подключите источник питания.

3) поместите электрод в трубку с водой, затем включите.

4) набор коэффициентов:

4,1) нажмите клавишу SET, C = X.XXX будет отображаться.

4,2) нажмите"↔"Ключ, переместите точку.

4,3) нажмите"↕"Ключ, измените отображаемое значение, если это не коэффициент. (Коэффициент на проводе электрода)

Примечание:

Ø что Последняя цифра мигает означает, что она находится под набором.

Ø нажмите клавишу SET, чтобы войти в окно функции ниже.

1. Внимание

1) кабель для тестирования электрода должен быть специальным кабелем. Если длина изделия превышает заводскую (5 м), пожалуйста, подтвердите длину при размещении заказа. Для хорошей точности измерения, пожалуйста, не забудьте использовать специальный кабель.

2) сигнал для измерения проводимости слабый. Во избежание помех или разрыва счетчика, кабель электрода не должен быть связан с любыми другими кабелями.

3) абсолютно правильное соединение является обязательным, так как счетчик чувствителен.

4) Реле предпочтительно для сигнала тревоги для безопасной работы.
