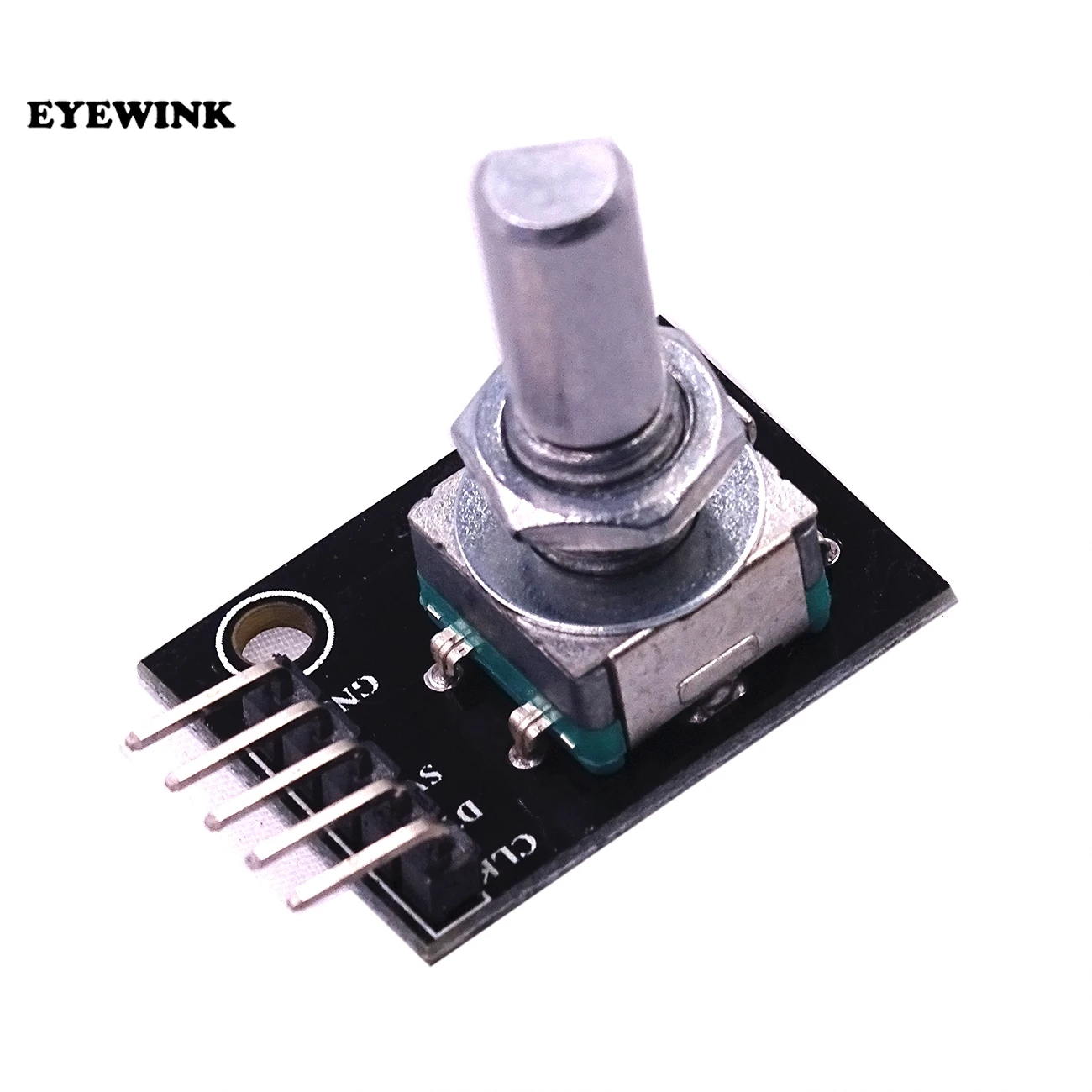

1 шт. модуль датчика роторного для разработки кирпичного KY 040|developer|developer module |

----- Фокусировка на универсальном обслуживании электронных деталей ------

• • Примечание: новый номер отслеживания для Почта Китая обычных небольших пакетов Plus может быть отслежен только для того, чтобы он прибыл в аэропорт вашей страны, пожалуйста, выберите авиа-отправление Почты Китая, если вы хотите

  • Полная информация для отслеживания.

    Информация об отслеживании Почта Китая обычных небольших пакетов можно проверить здесь: www.17track.net/en

  •


  • Описание:

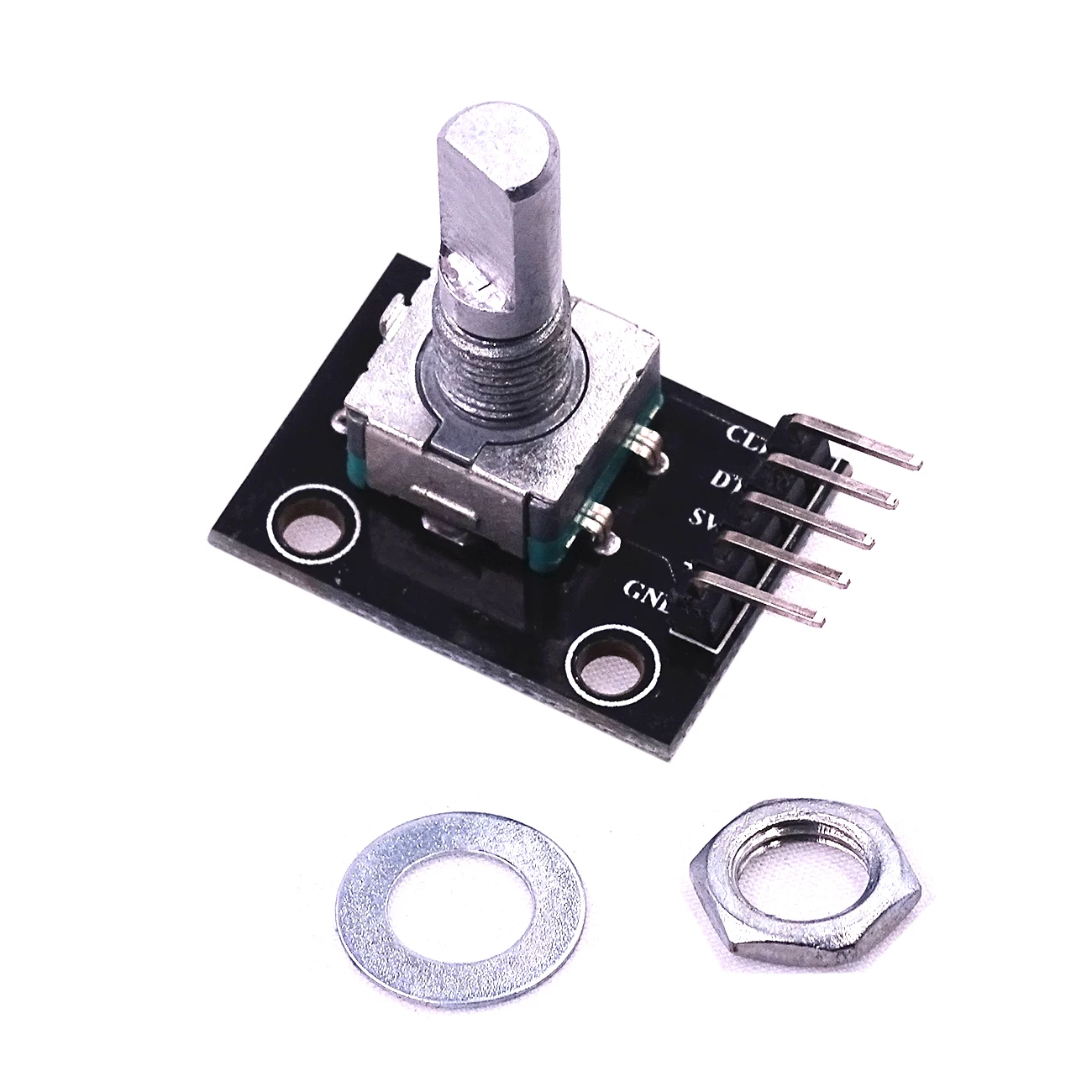

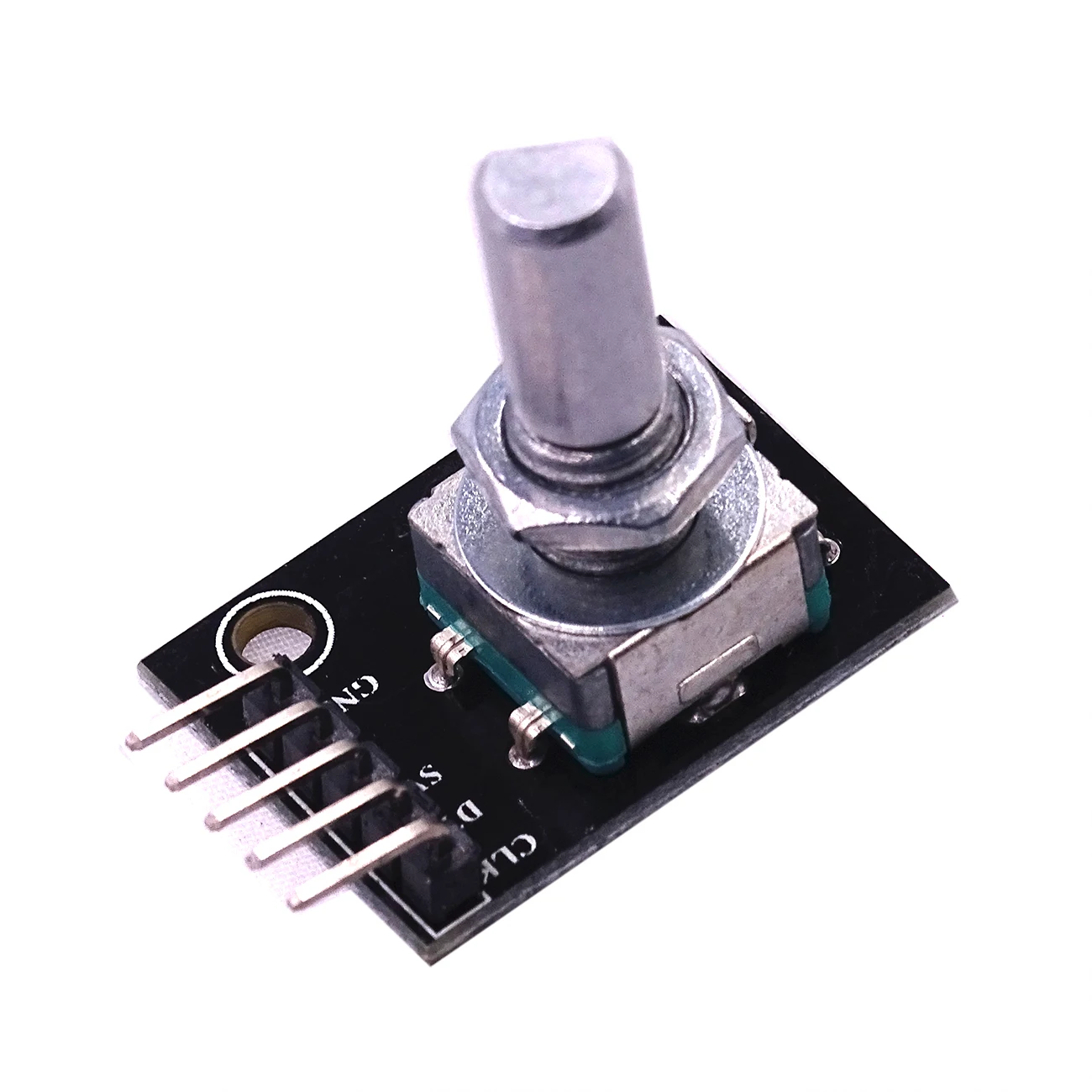

  • Модуль роторного кодировщика
    Рабочее напряжение: 5 В
    Один Кольцевой Импульсный номер: 20
    Роторный кодировщик может подсчитывать Количество выходных импульсов в направлении вращения и обратном направлении вращения путем вращения. Вращательный счет не похож на потенциометр, этот счет вращения не ограничен. С помощью кнопки на поворотном кодере его можно сбросить в исходное состояние, то есть отсчет от 0.
    Принцип работы:
    Инкрементный кодировщик-это вращающийся датчик, который преобразует смещение вращения в ряд цифровых импульсных сигналов. Эти импульсы используются для контроля углового смещения. Принцип фотоэлектрического сканирования используется для преобразования углового смещения в энкодер Eltra. Система считывания основана на вращении радиального циферблата (Ma Pan), который состоит из другого прозрачного окна и непрозрачного окна. Между тем, он облучается вертикально инфракрасный светильник, и изображение Ma Pan проецируется на поверхность приемника. Приемник покрывает слой дифракционных решеток, которые имеют ту же ширину окна, что и кодовый диск. Работа приемника заключается в том, чтобы почувствовать изменение, вызванное вращением диска, а затем преобразовать светильник в соответствующее электрическое изменение. Затем сигнал низкого уровня поднимается на более высокий уровень, и происходит квадратный пульс без каких-либо помех, который должен быть обработан электронной схемой. Система чтения обычно использует дифференциальный режим для сравнения двух различных форм волны, но разница в фазе составляет 180 градусов, чтобы улучшить качество и стабильность выходного сигнала. Показания формируются на основе разницы между двумя сигналами, тем самым устраняя помехи.
    Инкрементный кодировщик:
    Инкрементный кодировщик дает двухфазные квадратные волны, разница в фазе которых составляет 90 градусов, обычно называются каналом A и каналом B. Один из каналов предоставляет информацию, связанную со скоростью, и в то же время информация о направлении вращения получена через сравнение последовательности между двумя канальными сигналами. Существует также специальный сигнал под названием Z или zero channel, который дает абсолютное нулевое бит кодировщика, что является квадратной волной, совпадающей с центральной линией канала Fang Bo.
    Точность инкрементного кодировщика зависит от двух факторов: механического и электрического. К этим факторам относятся ошибки в индексации растра, эксцентричность диска, эксцентриковый подшипник, ошибка электронного устройства чтения и неточность оптических деталей. Единица измерения точности кодировщика-это степень электричества, а точность кодировщика определяет импульсную фракцию, произведенную кодировщиком. Следующее используется для указания вращения механической оси на 360 градусов электрической степени, и вращение вала должно быть полным циклом. Необходимо знать, сколько механических углов эквивалентно 360 градусов в электрическом, и может быть рассчитано по следующей формуле: электрические 360 = 360 градусов/n градусов импульса/вращения машин.

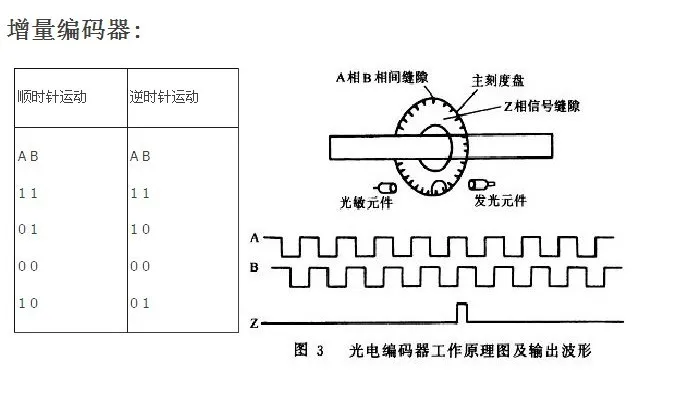

    Схема: A, B коммутационный сигнал
    Погрешность Датчика представлена максимальным смещением двух непрерывных импульсных волн в электрическом угле. Ошибка существует в любом кодировщике, что вызвано вышеуказанными факторами. Максимальная погрешность энкодера Eltra составляет + 25 электрических углов (при любом заявленном состоянии), что эквивалентно номинальному отклонению + 7%. Что касается разницы в фазах, 90 градусов (электрический), максимальное отклонение двух каналов составляет + 35, а электрическая степень эквивалентна номинальному отклонению значения около 10%.
    Инкрементный кодировщик сигнала UVW
    В дополнение к традиционным кодерам, указанным выше, есть некоторые инкрементные кодеры, которые интегрированы с другими электрическими выходными сигналами. Пример инкрементного кодировщика, который интегрирован с сигналом UVW. Обычно применяется на отзывы Серводвигателей переменного тока. Сигналы магнитного полюса обычно появляются в серводвигателе переменного тока, и сигналы UVW, как правило, разработаны путем имитации функции магнитного оригинала. В Eltra encoder, эти сигналы UVW производятся оптическими методами и появляются в виде трех квадратных волн, и они смещают 120 градусов друг к другу. Чтобы облегчить запуск двигателя, стартеры, используемые для управления двигателем, требуют этих правильных сигналов. Эти полюсные импульсы UVW можно повторять много раз при вращении механической оси, потому что они напрямую зависят от количества полюсов, подключенных к двигателю, и они используются для сигналов UVW 4, 6 или более полюсных моторов.

  •
