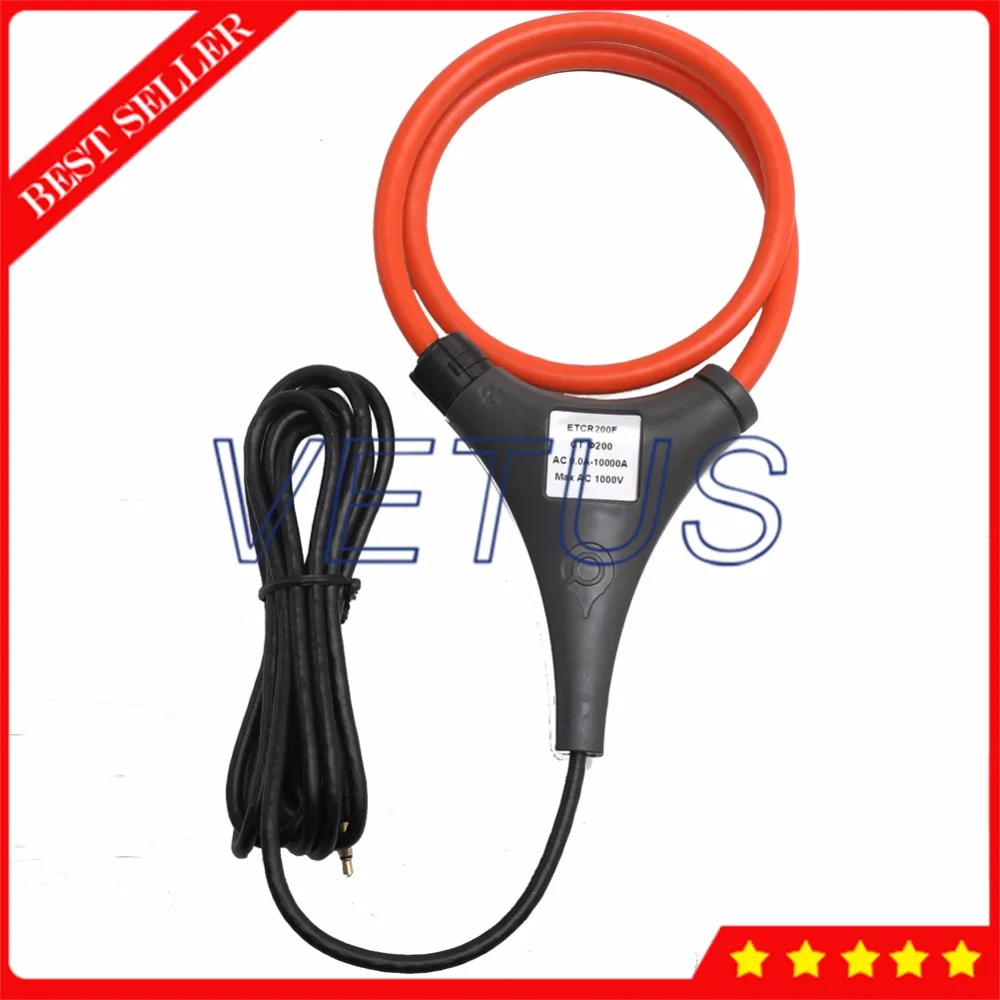

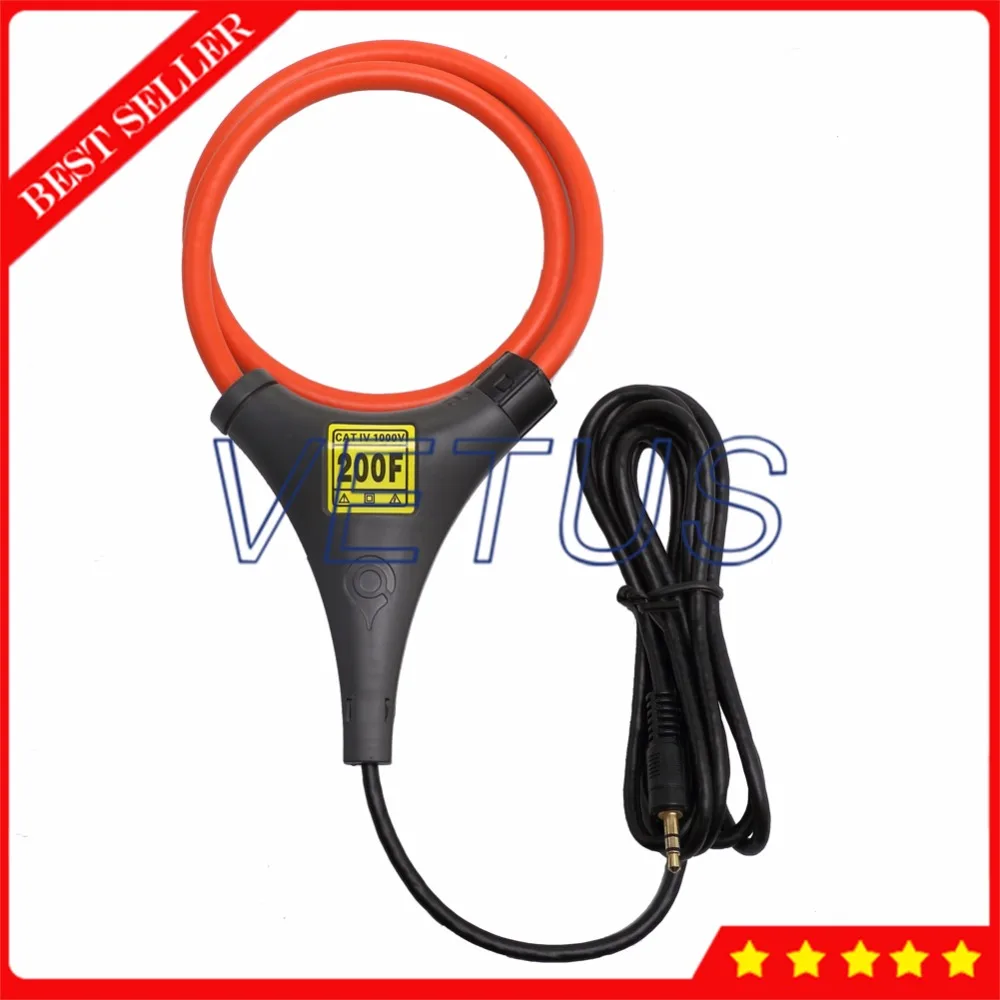

ETCR200F 0.01A ~ 10000A Датчик тока утечки переменного с 630 мм длиной катушки высоким

---

ETCR200F 0.01A ~ 10000A Датчик тока утечки переменного тока с 630 мм длиной катушки с высоким гармоническим током

Ⅰ. Введение ETCR 100F/200F/300F гибкий датчик тока катушки (Rogowski катушка), использование передовой Rogowski катушка Технология, это тороидальная катушка, намотанная на неравномерный ферромагнитный материал, отсутствие эффекта гистерезиса, фазовая погрешность почти равна нулю, и отсутствие магнитной насыщенности, высокая линейность. Выходной сигнал-это ток на дифференциальном времени, выходной сигнал напряжения путем интеграции входного тока может быть верным, измерительный ток колеблется от миллиампер до десятков тысяч ампер. В основном используется для измерения тока утечки переменного тока, переменного тока большого тока, высоких гармонических токов (до 400 раз), сложных сигналов тока, быстрого переходного тока, фазы, электрической энергии, мощности, коэффициента мощности. С интегратором, Простота интеграции с другими устройствами, такими как анализатор обнаружения фаз, промышленные контрольные устройства, регистраторы данных, осциллографы, Гармонический анализатор, Анализаторы качества мощности, высокоточный цифровой мультицентр, переходники Регистратор, распределенные измерительные системы, системы защиты. ETCR 100F/200F/300F без открытого металлического проводника, Бесконтактное измерение, безопасное и надежное; Малый размер, вес светильника, мягкий и гибкий, подходит для тесной среды и интенсивных кабельных площадок, И измерьте размер большого или неправильного тока проводника; Широкий диапазон измерений, высокая точность, надежность, отклик, пропускная способность (0,1 Гц-1 МГц); Длина катушки может быть настроена в соответствии с требованиями пользователя, особенно подходит для релейной защиты, выпрямителя с силиконовым управлением, контроля частоты, полупроводниковых выключателей, силового оборудования для преобразования электроники, дуговой сварки и других промышленных сред, серьезные искажения сигнала.

Технические характеристики
Функция	Измеряет ток утечки переменного тока, большой ток переменного тока, высокие гармонические токи, сложные формы сигналов тока, быстрый переходный ток, фаза, электрическая энергия, мощность, коэффициент мощности.
Метод тестирования	Гибкий CT: выходной сигнал является током на дифференциальном времени, выходной сигнал напряжения путем интеграции входного тока может быть верным
Длина катушки	315 мм/630 мм/950 мм (можно настроить)
Внутренний диаметр	Φ100мм/Φ200мм/Φ300мм (можно подгонять)
Диаметр	& Phi; 7,5 мм
Диапазон	0.01A ~ 10000AПеременный ток
Разрешение	0.01A
Точность	± 1.0% FS (50 Гц/60 Гц; 23 ℃ ± 2 ℃, ниже 70% RH, кабель в центре катушки)
Ошибка фазы	≤ 0,1 °(50 Гц/60 Гц; 23 ℃ ± 2 ℃)

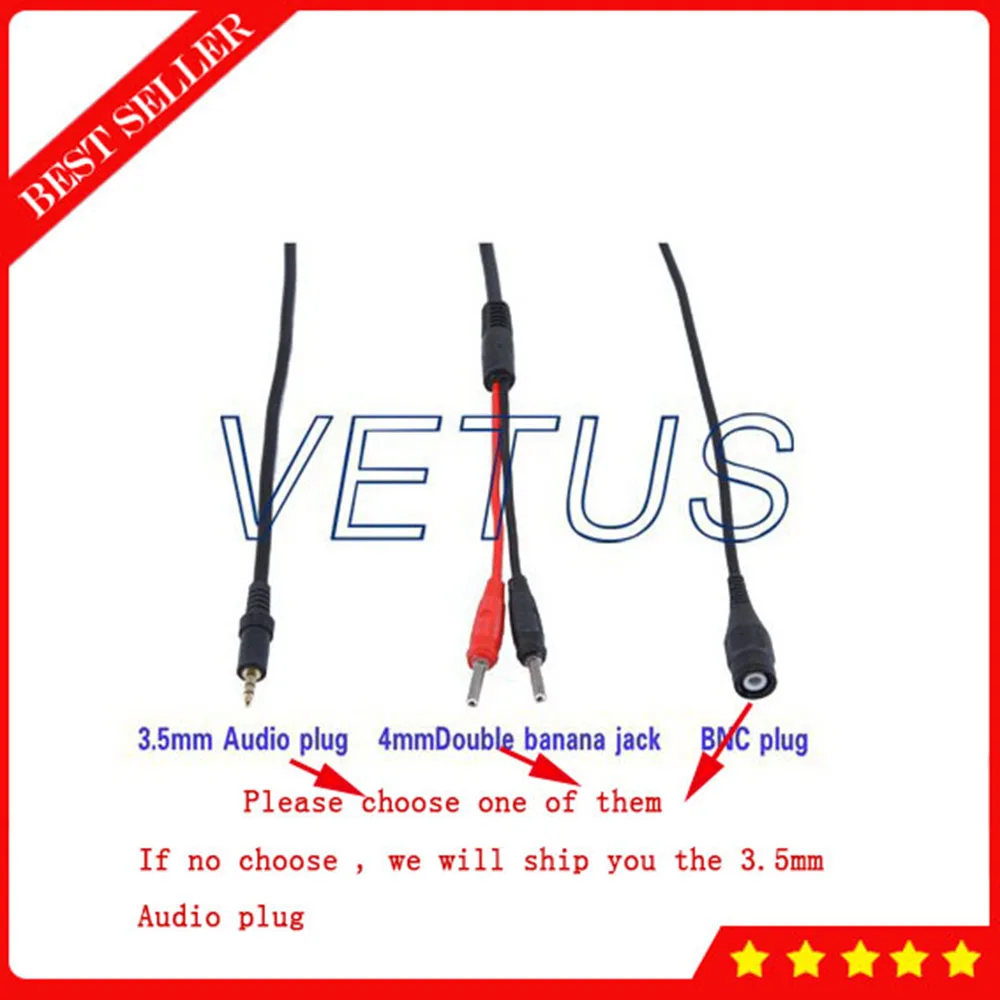

Выходной интерфейс	3,5 мм аудио разъем/BNC вилка/4,0 мм двойная вилка типа «банан» (в соответствии с требованиями заказчика)
Длина выходного кабеля	2 м
Электрическое поле помех	Отсутствие эффекта гистерезиса, отсутствие электрического помехи
Положение провода	Проводка тестируется в центре катушки, погрешность в положении влияет на ≤ ± 0.3% FS
Частота тока	45 Гц ~ 70 Гц (частота измеренного тока)
Частота отклика	0,1 Гц ~ 1 МГц
Линейное напряжение	Ниже 1000 В переменного тока
Вес	115 г/130 г/150 г
Рабочая температура и влажность	-20 ℃ ~ 50 ℃; Ниже 80% относительной влажности
Хранение температуры и влажности	-10 ℃ ~ 60 ℃; Ниже 70% rh
Прочность изоляции	Переменный ток 2000 в/rms
Характеристики безопасности	IEC1010-1, IEC1010-2-032, класс загрязнения 2, CAT IV 1000V
Аксессуары	Сенсор: 1 шт.

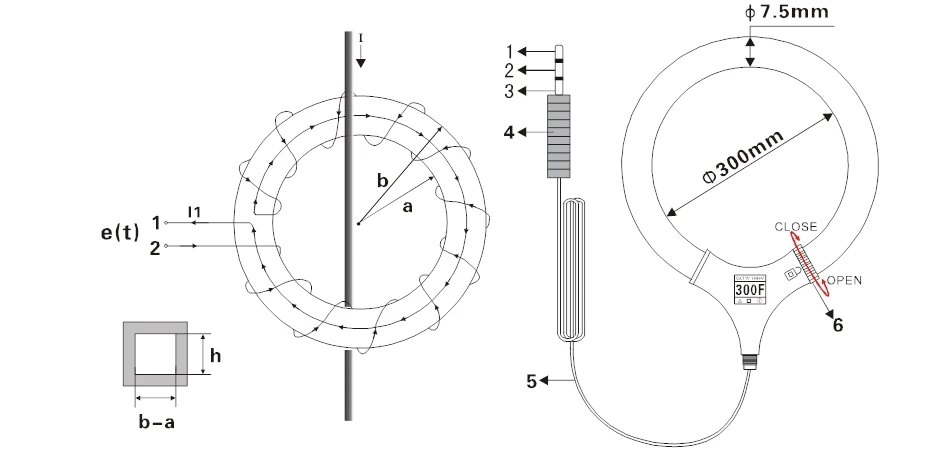

Ⅲ. Принцип и структура Rogowski coil для измерения теорией тока является "Закон Фарадея электромагнитной индукции" и "Закон Ампера". Когда измеренный ток I Rogowski катушки вдоль оси через центр, что приводит к соответствующим изменениям магнитного поля в тороидальной обмотке закрытый объем, интенсивность H, закон Ампера: ∮H • dl = I (t), скорость катушки изменения индуцированного напряжения пропорциональна Н, Таким образом, пропорционально скорости изменения электрического потенциала всех индукционных катушек и тока. То есть: e (t) = di / dt, выходное напряжение e (t) Квадратура, доступно I, поэтому, интегратор катушки Rogowski обычно поддерживает использование. 1. Кран для катушки 2. Кран для катушки 3. Свинцовый щит 4. Аудио разъем 5. Выходной провод 6. Блокировка
