Portable300 Arc напряжение фонарь контроллер высоты THC, плазменный контроллер высоты Y

Основные параметры:

Входная мощность: AC24V + 5%,50 Гц/60 ч z

Вниз/вверх Мотор: DC24V DC мотор

Привод двигателя: ШИМ;

Выходной ток: 1A-2A, грузоподъемность: 40 Вт,

Рабочая температура:-10 °F 60 ℃

Коэффициент деления напряжения: 100:1

Управление Точность: ± 1V ∽ ± 3V

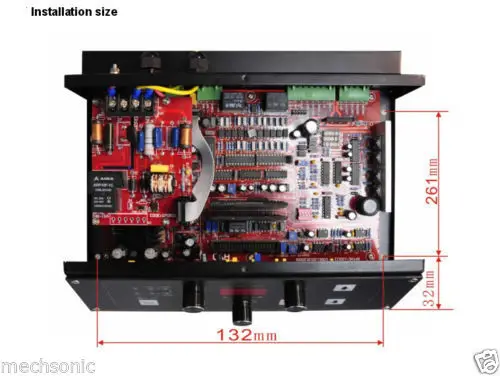

Размер: длина * ширина * высота: 320 мм * 260 мм * 90 мм

Скорость подъема: 1000 мм/мин Номинальная 4000 мм/мин (свяжитесь с поставщиком, если он превышает диапазон скорости)

Применение:

XPTHC- Portable 300 поддерживает почти все плазменные резаки на рынке, такие как гипертерм, тепловая динамика. И он поддерживает все контроллеры резки CNC на рынке, как

Hypertherm, Burny контроллеры промышленного уровня или Mach3, такие DIY контроллеры, потому что XPTHC-Portable 300 может начать автоматическое управление высотой с или без автоматического включения сигнала с ЧПУ. Но с автоматическим включением/отключением сигнала от
ЧПУ, THC будет работать лучше.

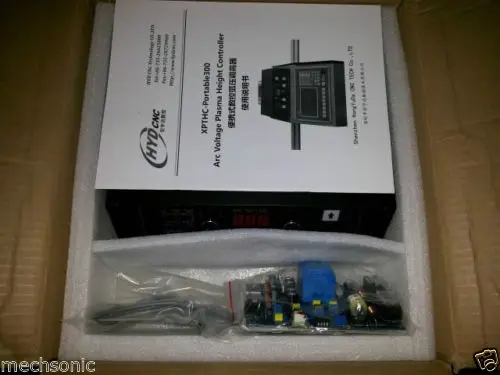

Компоненты:

XPTHC-портативный 300 включает следующие детали
A, XPTHC-портативный модуль управления 300,
B. Делитель напряжения,
C. Все соответствующие разъемы.


Основные функции XPTHC-портативный 300:

Автоматическое определение первоначальной высоты (IHS) двойная скорость IHS

Фонарь с удерживающей крышкой IHS и Бесконтактным Переключателем IHS

Датчик приближения NPN IHS запасной фонарь для удержания крышки IHS для резки грязной/ржавой заготовки, нуждающейся в анти-приспособление для столкновения

Двойная скорость IHS:

Во время IHS THC получает сигнал запуска дуги с ЧПУ, поднимает подъемник с оси z в течение 2 секунд (регулируется), затем переключается на другую гораздо более низкую скорость (1/4 от предыдущей скорости) прикоснитесь к заготовке для IHS.

Он эффективно повышает точность IHS и защищает фонарь, удерживающий колпачок.

Фонарь с функцией предотвращения столкновений:

Мы разработали схему касания для защиты от столкновений. Независимо от того, что он находится на модели автоматического управления или модели ручного управления, когда фонарь прикасается к заготовке, THC автоматически поднимет фонарь до высоты IHS. Таким образом, с XPTHC-Portable 300, даже в режиме ручного управления, пользователю не нужно беспокоиться о том, что фонарь рухнет.

Блокировка автоматического контроля высоты на угловые сигнальные:

XPTHC- Portable300 может распознавать Угловые сигнальные сигналы с ЧПУ и замораживать модель автоматического управления при получении этого сигнала.

Фонарь поднимается вверх, включается или выключается дугой:

Когда CNC включается или плазменная дуга выключена, THC поднимет фонарь в течение 2 секунд, он регулируется.

Установите время задержки пирса:

Установите кнопку Set-PIERCE (установить время задержки пирса), чтобы задержать выход этого сигнала, это сигнал переключателя, установите для обнаружения напряжения дуги в THC.

Как только THC обнаруживает arc lead in, он отправляет сигнал Arc OK (Arc Trans) на CNC для начала резки.

Ручная работа:

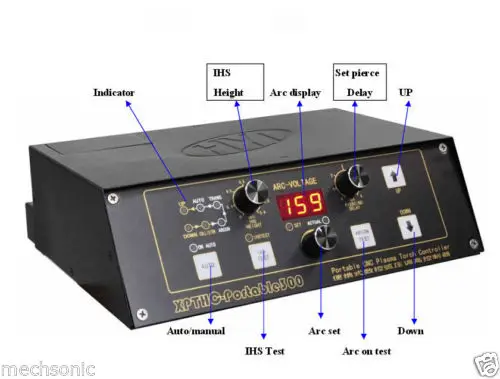

Многие функции можно вручную управлять на панели управления XPTHC- Portable300, например, установить автоматический/ручной режим THC, вручную управлять фонарь вверх и вниз, IHS тест, Arc Start testI .. и т. Д.

Разделение напряжения:

XPTHC- Portable300 использует делитель напряжения 100:1
