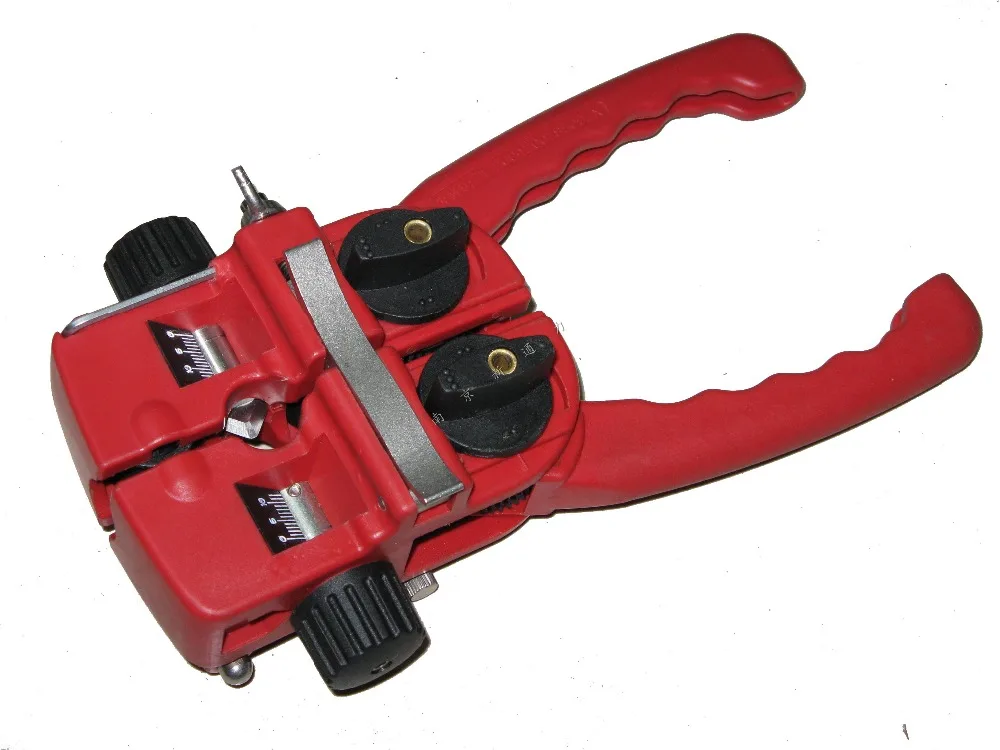

Резак для оптоволоконного кабеля резак с перекрестной и длинной способностью

---



Крест и длина мудрого волокна резак 8 ~ 30 ммУстройство для зачистки концов кабеля

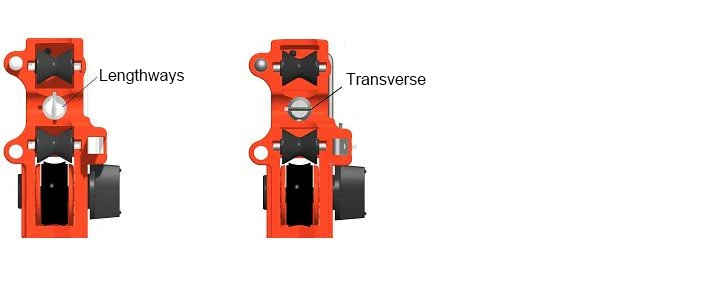

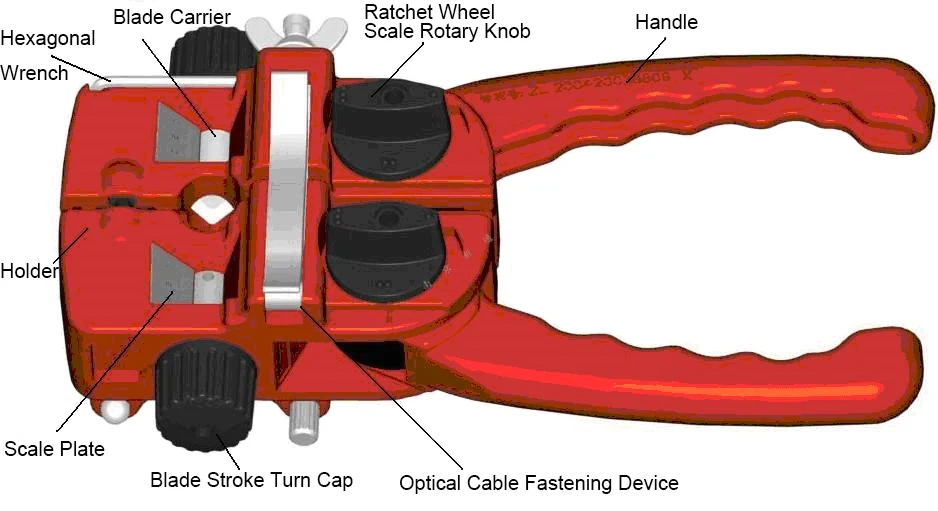

Оба конца рукоятки храповика можно поворачивать для формирования трех передач.   Кабельно полосовая процесс: Горизонтальный зачистки: 1. Ослабьте устройство затяжки кабеля, отсоедините лезвие до 0, И ХРАПОВИК убирается (рис. 3). Отдельные левые и правые скобы. 2. Поверните правосторонний колпачок лезвия в положительное направление до тех пор, пока перевозка не поднимется. И Затем снимите револьвер и поверните на 90 градусов после того, как держатель для карт поместится в горизонтальное отделение для карт, И затем лезвие вращается в противоположном направлении, когда башня на отметке Совпадает с остановкой стойки (рис. 2). 3. Распределите кабельный резак по кабелю. 4. Закройте устройство для затяжки оптического кабеля и затяните его. 5. Отрегулируйте крышку лезвия и прикрутите наконечник к внешней оболочке оптоволоконного кабеля. Поверните резак кабеля на нужную глубину снова и поверните резак кабеля снова, пока внешний Оболочка отрезана. 6. После резки, поверните лезвие.

Вертикальный зачистки:   1. Ослабьте устройство затяжки кабеля, отсоедините лезвие до 0, И ХРАПОВИК убирается в состояние Показано на рис. 3.   2. Отделите левую и правую скобы, прокрутите кабельный резак по кабелю.   3. Закройте устройство крепления оптического кабеля и закрепите его. Поверните ручку трещотки (рис. 5) Чтобы сделать Трещоточный коготь для зажима поверхности оптического кабеля.

4. Значок ручки с трещоткой

5. Поверните колпачок лезвия в лезвие, в зависимости от толщины кабеляОболочка, поверните лезвие масштаб до толщины кабеля, левый и правый вращающийся колпачок вПодача, левая и правая крышка спина для вытягивания.

6. Двойная ручка одновременно под давлением и повторное действие давления. Кабель Резак будет идти вниз вдоль оптического кабеля, между тем, обе стороны оптического кабеля внешней Куртка в полоску одновременно. Если внешняя оболочка кабеля тонкая, вы также можете Отпустите трещотку в исходное состояние обеих рук непосредственно Вытяните линию.   7. Ослабьте Крепежное устройство кабеля, левый и правый кронштейн для обеих сторон выхода, снимите кабель.   8. Лезвие, трещотка масштаб обратно к начальному (рис. 3 состояние)       Менять лезвия:   Если лезвие не является острым или повреждено по другим причинам. Ослабьте ручку перемещения лезвия, Снимите лезвие с помощью шестигранного гаечного ключа на правом кронштейне. Шестигранный ключ, дюймовый стандарт удаления: 1. Снимите красную крышку с шестигранного ключа. 2. Поверните шестигранный ключ из варенья, а затем вытяните его. Меры предосторожности: 1. Процесс зачистки должен стараться держать руки в твердой форме. 2. После длительного использования проверьте степень износа лезвия, чтобы быстро заменить. Чистка и обслуживание: 1. Удалите пыль, воду, масло и другие загрязнения. 2. Нанесите немного смазки на лезвие, чтобы предотвратить ржавчину. 3. Регулярно очищайте храповик, прикрепленный к кабелю. 4. Поместите в специальный ящик для инструментов.

Описание:   Этот продукт в основном используется для обрезки кабеля (неметаллического) горизонтального и вертикального зачистки, Диапазон диаметра кабеля для зачистки Ø8 ~ Ø30 мм. Продукты через встроенный симметричный двойной Структура головки, двухсторонняя симметрия обшивки кабеля, вращая изделие Также может быть одностороннее лезвие, Горизонтальное зачистки кабеля.   Функция вертикальной зачистки заключается в том, чтобы зафиксировать кабель в определенной длине канала, в соответствии с Толщина кабеля куртки, регулировка глубины канала симметричного лезвия. Встряхнуть Симметричная Двойная Ручка для привода инструмента для ползания по кабелю и продольной зачистки Кабель путем привязки оболочки кабеля симметрично продольно через встроенное лезвие.   Функция горизонтальной зачистки заключается в том, чтобы зафиксировать кабель в определенной длине канала, в соответствии с Толщина кабеля куртки, отрегулируйте глубину слота одностороннее лезвие. Односторонний Вращение на 360 градусов для горизонтального зачистки кабеля. Его основная особенность заключается в том, что храповое колесо в симметричной двойной ручке используется в качестве вождения Приводное колесо и механически ползет по кабелю. По сравнению с другими методами Открытие и закрытие, этот продукт является более экономичным и трудоемким и может завершиться Обе стороны кабеля куртка зачистки, так что естественное падение оболочки кабеля, чтобы решить Старый инструмент трудно очистить фиксированным, не может быть достаточно зажат, с любой частью кабеля может Снимаются; Также имеют возможность горизонтального зачистки кабеля. Продукт красивый и практичный, легкий, прочный, является незаменимым инструментом Для зачистки кабеля.     Инструкции по уходу за изделием   1. Вертикальный и горизонтальный кабель Резак Контурный Рисунок В основном ручка, кронштейн, рукоятка с храповым механизмом, лезвие, держатель ножа, свинцовый стержень, крышка лезвия, Крепежное устройство кабеля, Запасное лезвие (дополнительные детали), шестигранный ключ и другие компоненты



---
