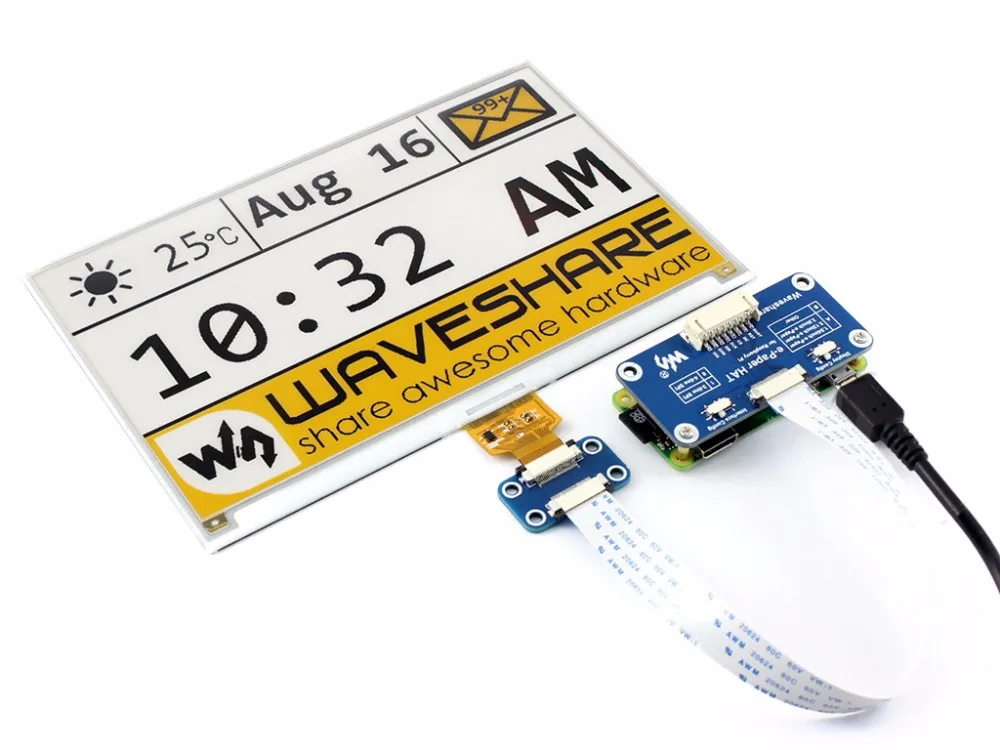

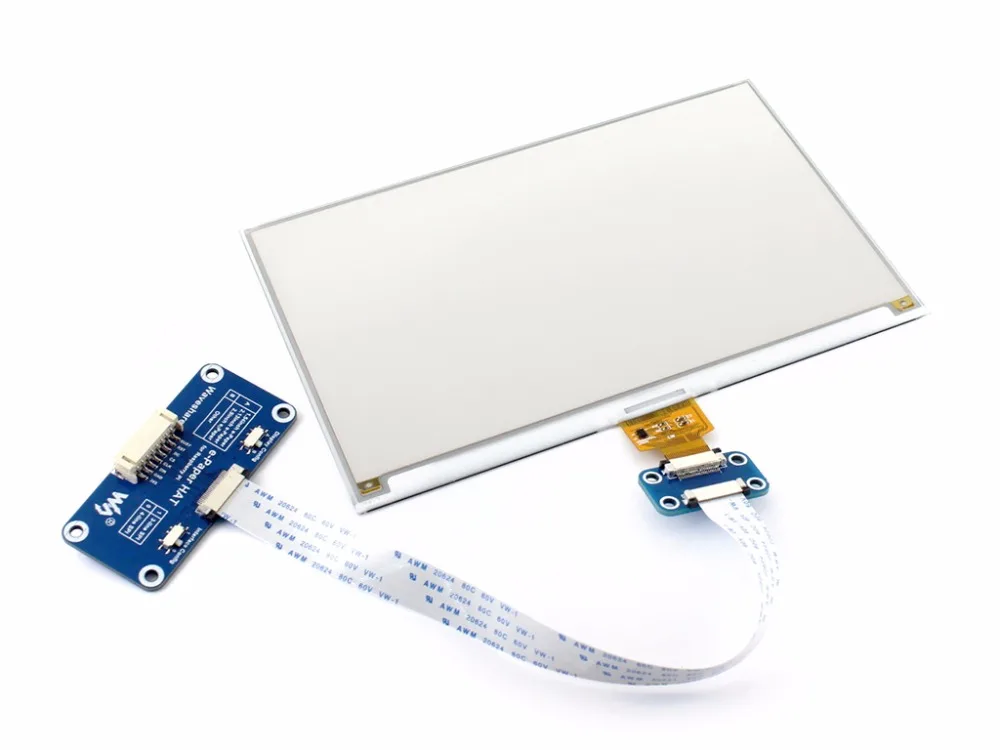

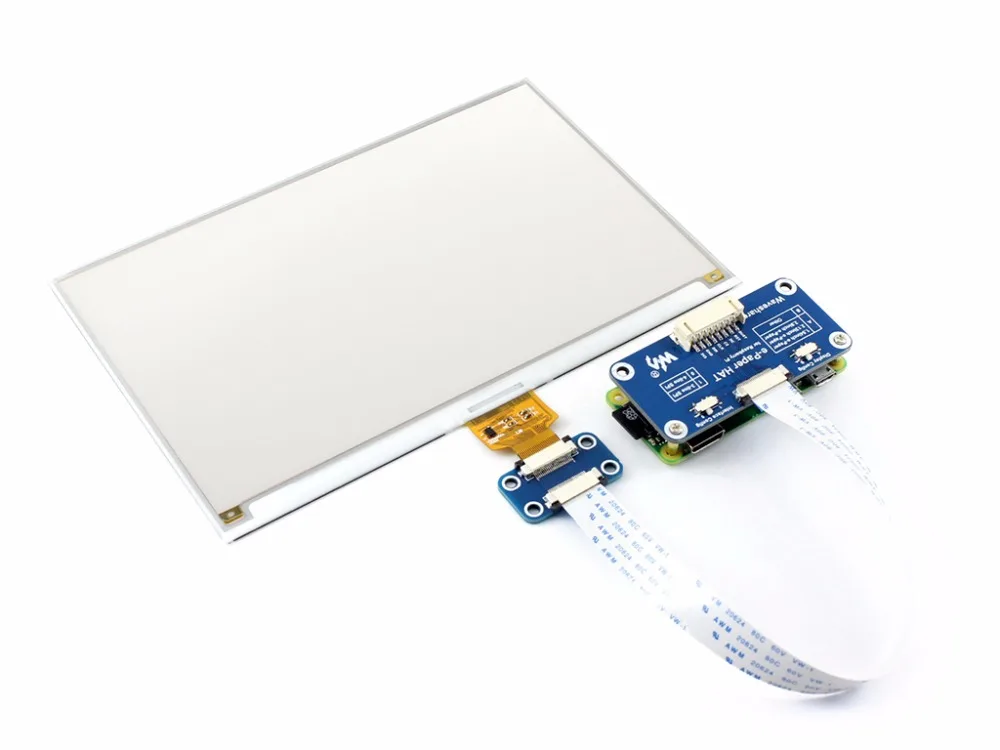

Плата электронной бумаги Waveshare 7 5 дюйма (C) 640x384 трехцветный модуль дисплея e ink с

640x384, 7,5 дюймов E-Ink дисплей шляпа для Raspberry Pi, желтый/черный/белый три цвета

Обзор

Это E-Ink дисплей шляпа для Raspberry Pi, 7,5 дюйма, разрешение 640x384, со встроенным контроллером, через интерфейс SPI, поддерживает желтый, черный И белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

• Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
• Ультра низкое энергопотребление, в основном мощность требуется только для освежения
• Совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +, Jetson Nano
• Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д.
• Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

• Рабочее напряжение: 3,3 V
• Интерфейс: SPI
• Размер контура: 170,2 мм × 111,2 мм
• Размер дисплея: 163,2 мм × 97,92 мм
• Точка шаг: 0,255 × 0,255
• Разрешение: 640 × 384
• Цвет дисплея: желтый, черный, белый
• Серый уровень: 2
• Время полного обновления: 31s
• Мощность обновления: 38 МВт (typ.)
• Мощность в режиме ожидания: <0,017 МВт
• Угол обзора: >170 °

Интерфейс

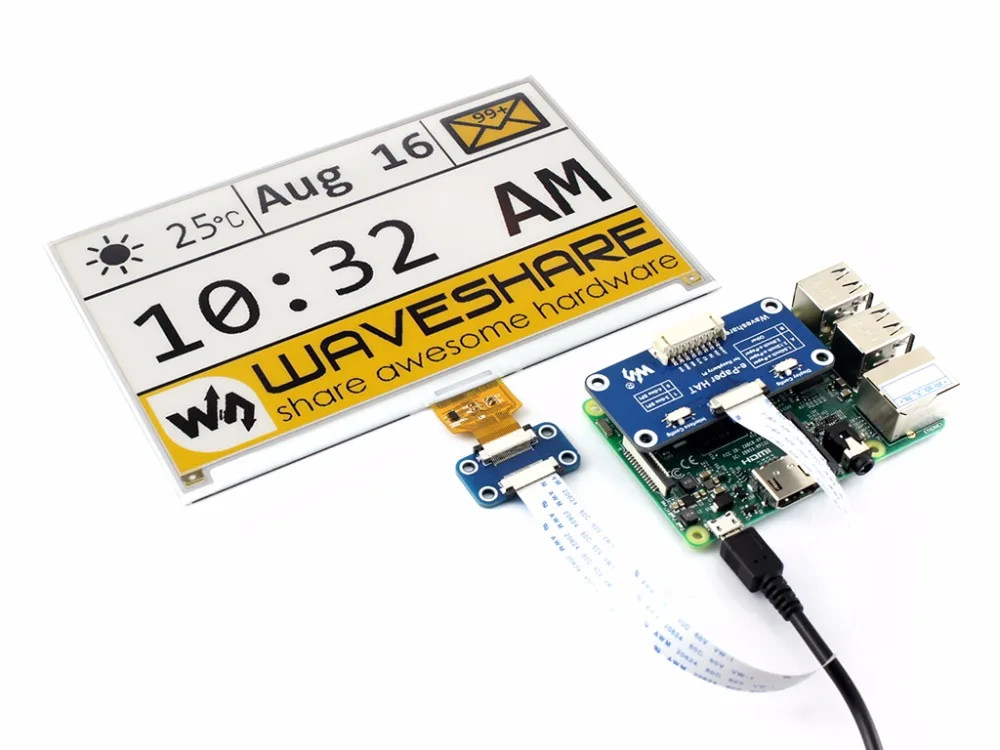

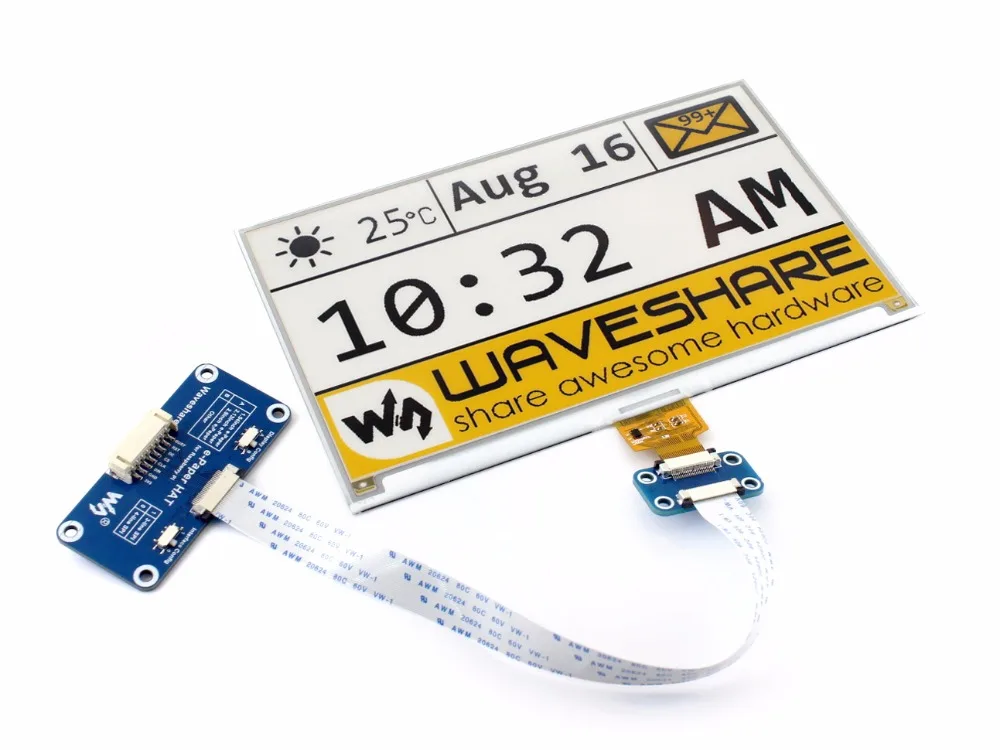

Фото

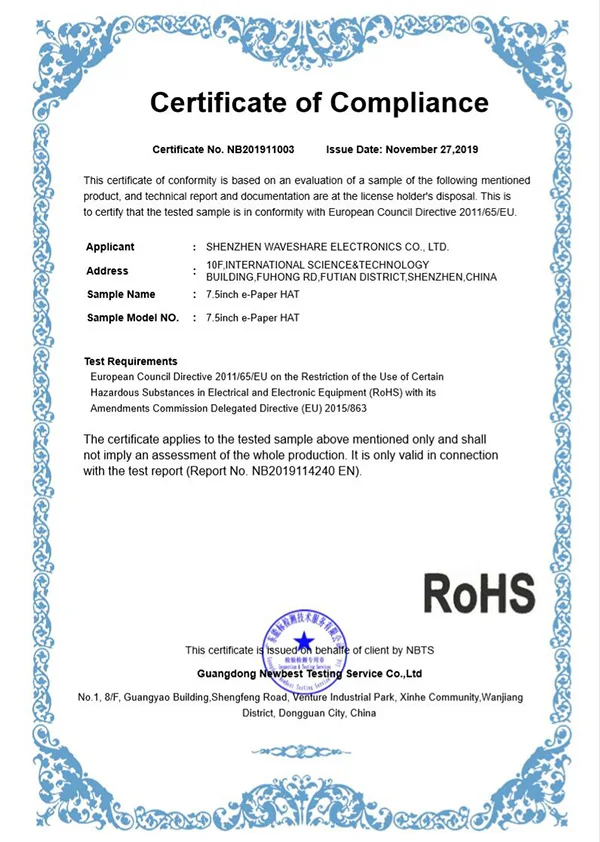

Сертификат

Развития ресурсы

Вики:Www.wav WAV (C)

Гид по выбору

Номер изделия:	Цвета	Серая шкала	Разрешение	Размер дисплея (мм)	Размер контура (мм)	Время полного обновления (ов)	Частичное обновление	PI заголовка1	Интерфейс
1,54 дюймовый модуль электронной бумаги	Черный, белый	2	200 × 200	27,60 × 27,60	48,0 × 33,0	2	√	×	SPI
1,54 дюймовый электронный бумажный модуль (B)	Красный, черный, белый	2	200 × 200	27,60 × 27,60	48,0 × 33,0	8	×	×	SPI
1,54 дюймовый электронный бумажный модуль (C)	Желтый, черный, белый	2	152 × 152	27,51 × 27,51	48,0 × 33,0	27	×	×	SPI
2,13 дюймовый e-Paper HAT	Черный, белый	2	250 × 122	48,55 × 23,71	65,0 × 30,2	2	√	√	SPI
2,13 дюймовый e-Paper HAT (B)	Красный, черный, белый	2	212 × 104	48,55 × 23,71	65,0 × 30,2	15	×	√	SPI
2,13 дюймовый e-Paper HAT (C)	Желтый, черный, белый	2	212 × 104	48,55 × 23,71	65,0 × 30,2	15	×	√	SPI
2,13 дюймовый e-Paper HAT (D)	Черный, белый	2	212 × 104	48,55 × 23,71	59,2 × 29,2	2	√	√	SPI
2,7 дюймовый e-Paper HAT	Черный, белый	4	264 × 176	57,29 × 38,19	85,0 × 56,0	6	×	√	SPI
2,7 дюймовый e-Paper HAT (B)	Красный, черный, белый	2	264 × 176	57,29 × 38,19	85,0 × 56,0	15	×	√	SPI
2,9 дюймовый модуль электронной бумаги	Черный, белый	2	296 × 128	66,89 × 29,05	89,5 × 38,0	2	√	×	SPI
2,9 дюймовый электронный бумажный модуль (B)	Красный, черный, белый	2	296 × 128	66,89 × 29,05	89,5 × 38,0	15	×	×	SPI
2,9 дюймовый электронный бумажный модуль (C)	Желтый, черный, белый	2	296 × 128	66,89 × 29,05	89,5 × 38,0	15	×	×	SPI
2,9 дюймовый e-Бумага шляпа (D)	Черный, белый	2	296 × 128	66,90 × 29,06	79,0 × 36,7	2	√	√	SPI
4,2 дюймовый e-Бумага модуль	Черный, белый	2	400 × 300	84,80 × 63,60	103,0 × 78,5	4	×	×	SPI
4,2 дюймовый e-Бумага модуль (B)	Красный, черный, белый	2	400 × 300	84,80 × 63,60	103,0 × 78,5	15	×	×	SPI
4,2 дюймовый e-Бумага модуль (C)	Желтый, черный, белый	2	400 × 300	84,80 × 63,60	103,0 × 78,5	15	×	×	SPI
4,3 дюймовый e-Бумага UART модуля	Черный, белый	4	800 × 600	88,00 × 66,00	118,0 × 75,0	1,5	×	×	UART
5,83 дюймовый e-Paper HAT	Черный, белый	2	600 × 448	118,8 × 88,26	125,4 × 99,5	3,5	×	√	SPI
5,83 дюймовый e-Paper HAT (B)	Красный, черный, белый	2	600 × 448	118,8 × 88,26	125,4 × 99,5	14	×	√	SPI
5,83 дюймовый e-Paper HAT (C)	Желтый, черный, белый	2	600 × 448	118,8 × 88,26	125,4 × 99,5	26	×	√	SPI
6 дюймов e-Бумага шляпа	Черный, белый	16	800 × 600	122,4 × 90,6	138,4 × 101,8	<1	√	√	USB/SPI I80/I2C
7,5 дюймовый e-Бумага шляпа	Черный, белый	2	800 × 480	163,20 × 97,92	170,2 × 111,2	5	×	√	SPI
7,5 дюймовый e-Бумага шляпа (B)	Красный, черный, белый	2	800 × 480	163,20 × 97,92	170,2 × 111,2	16	×	√	SPI
7,5 дюймовый e-Бумага шляпа (C)	Желтый, черный, белый	2	640 × 384	163,20 × 97,92	170,2 × 111,2	16	×	√	SPI
7,8 дюймовый e-Бумага шляпа	Черный, белый	16	1872 × 1404	158,18 × 118,64	173,8 × 127,6	<1	√	√	USB/SPI I80/I2C
9,7 дюймовый e-Бумага шляпа	Черный, белый	16	1200 × 825	202,8 × 139,43	218,8 × 156,4	<1	√	√	USB/SPI I80/I2C
10,3 дюймовый e-Бумага шляпа (D)	Черный, белый	16	1872 × 1404	209,66 × 157,25	227,7 × 165,8	<1	√	√	USB/SPI I80/I2C
12,48 дюймовый модуль электронной бумаги	Черный, белый	2	1304 × 984	252,98 × 190,90	280,0 × 229,5	<8	×	√	SPI
12,48 дюймовый электронный бумажный модуль (B)	Красный, черный, белый	2	1304 × 984	252,98 × 190,90	280,0 × 229,5	<16	×	√	SPI

1. Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат



Посылка содержание

Вес:0,065 кг

1. 1. 7,5 дюймовый e-Бумага (C) x1
2. 2. Шляпа водителя e-Paper x1
3. 3. Набор винтов RPi (2 шт.) x1
4. 4. PH2.0 20 см 8Pin x1
