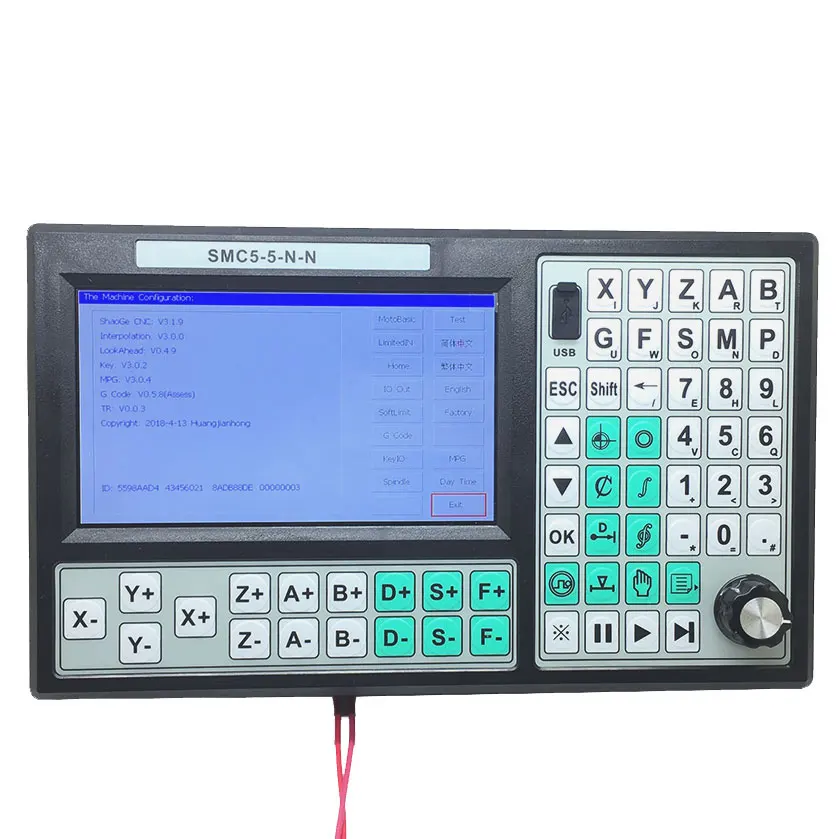

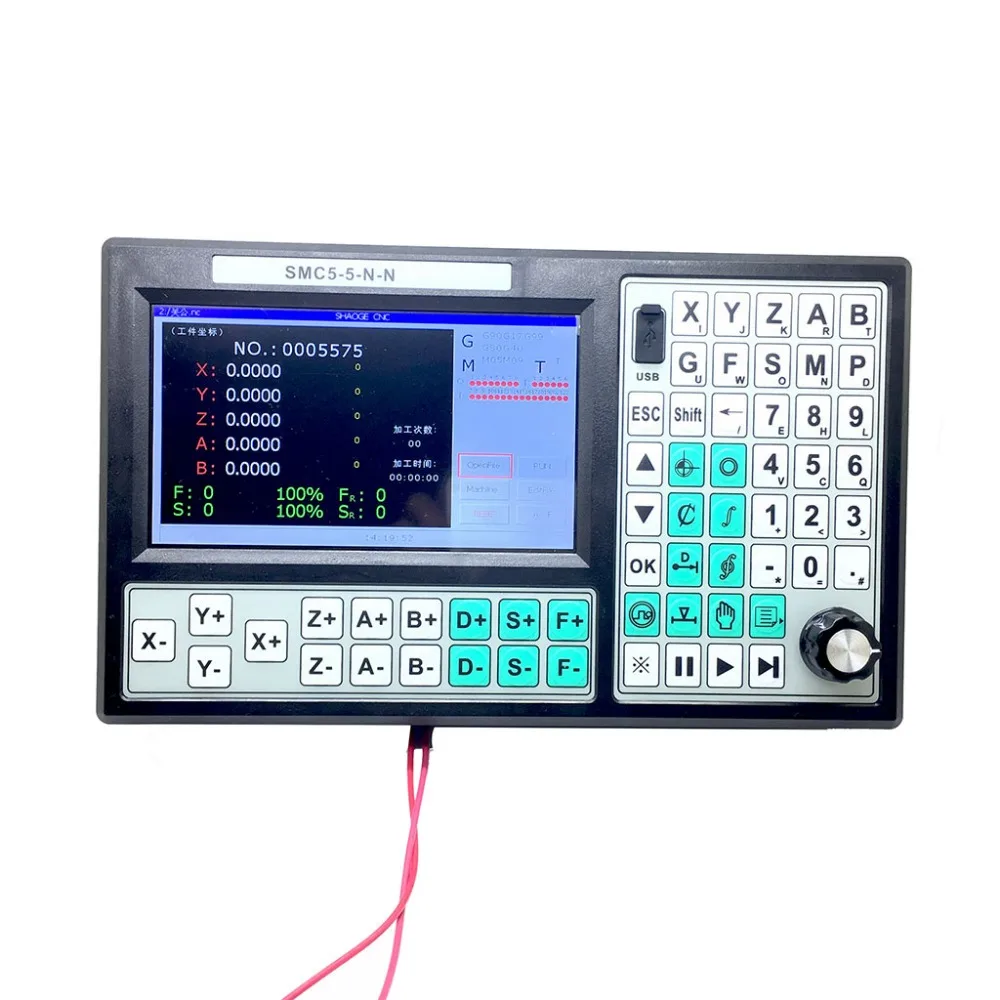

SMC5-5-N-N CNC 5-осевой Автономный контроллер 500 кГц движения 7 дюймов Экран заменить Mach3

SMC5-5-N-N контроллер с ЧПУ 5 осевой Автономный контроллер

В motion контроллер использует высокопроизводительный 32-битный процессор и высокая производительность FPGA, оснащенные семью дюймов ЖК-дисплей дисплей, интерфейс человек-машина окна гуманизация, устройство чтения карт памяти с помощью Внешний USB со встроенным 8GTF карты, большое пространство для хранения, может быть подключен к u-диску, Рабочее напряжение 12-24 Вольт ультра широкий вход, сенсорная клавиатура. Система имеет характеристики высокой надежности, высокой точности, небольшого шума и простоты в эксплуатации.

Контроллер может иметь Пять осей, мульти микро сегмент вперед алгоритм управления может реализовать Пять осей линейной интерполяции и Пять осей микро мульти сегмент непрерывной интерполяции, и линия продолжить управление резьбой, функция выключения памяти. Поддержка интерфейса управления маховиком.

Простые и четкие параметры удобны и быстры для вашей работы. Настройки ввода/вывода удобны для использования и расширения периферийных устройств.

Основные функции:

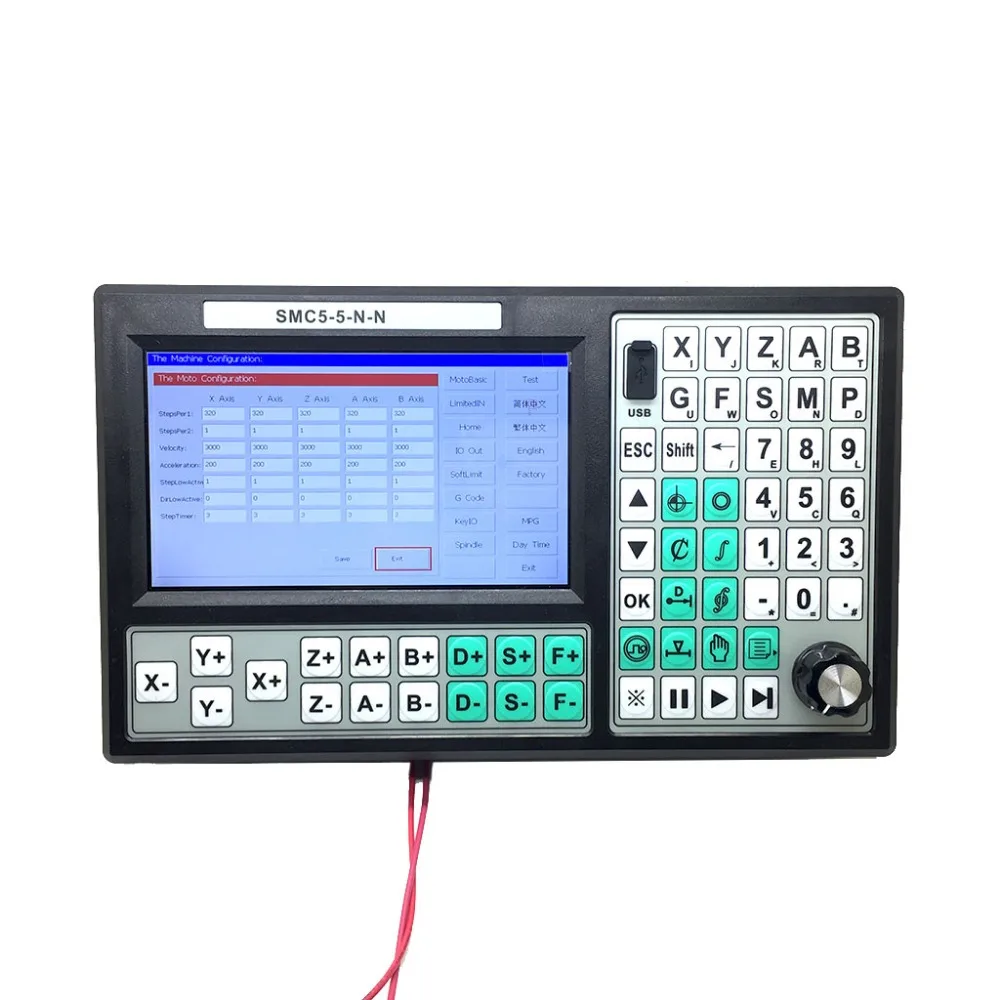

Настройка параметров: Параметры управления, связанные с обработкой и операцией, могут быть настроены, чтобы эффект обработки достиг наилучшего состояния.

Руководство по эксплуатации: ручная работа, точечное движение, программа возврата ноль, Задняя Машина ноль, ноль координат и так далее.

Управление программой: программа может быть новой, удаленной, измененной, читаемой, сохраняемой, копируемой и вставляемой, автоматической обработки, непрерывной, паузой и другими функциями.

Внешний вход IO: для облегчения использования можно определить различные внешние входные элементы IO

Свободный выбор входных функций: ограниченный входной порт может удовлетворить различные потребности пользователей

Маховик: удерживайте внешнее маховик для управления входом или хост-панелью, передовым функциональным ключом, аналоговым маховиком, режимом поддержки маховика или режимом положения

Состав системы

Система числового управления в основном состоит из следующих частей:

Высокая производительность, высокая скорость 32 бит ARM CPU, Высокая сексуальная функция FPGA

Жидкокристаллический дисплей (разрешение: 800x480)

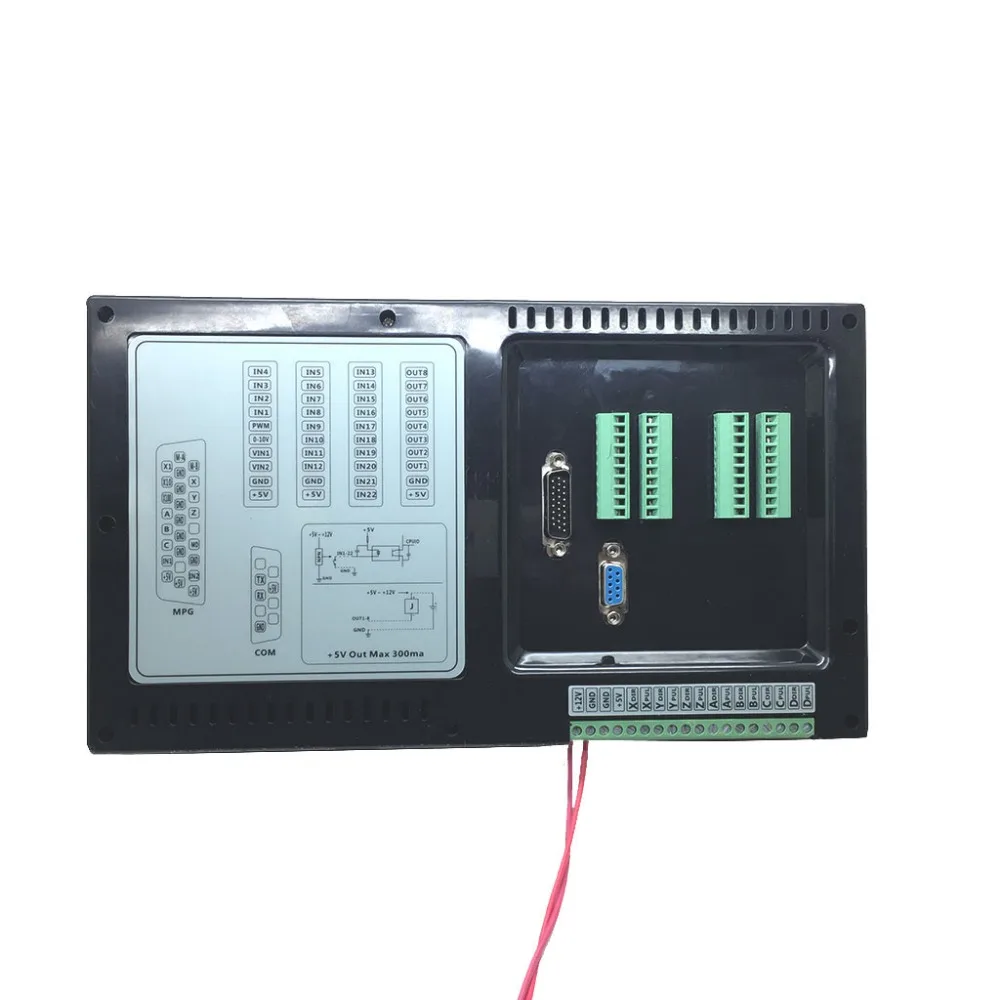

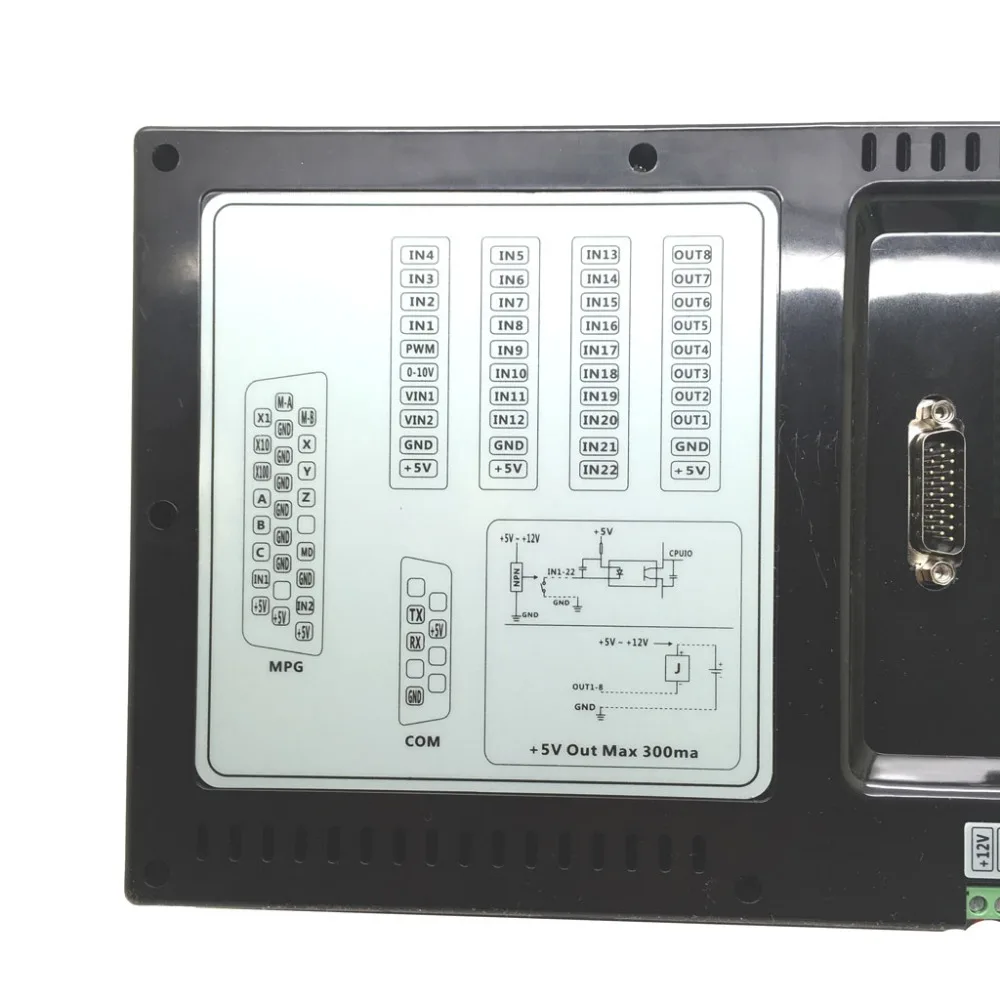

Вход/выход (16 способ фотоэлектрический изоляции 10MA Вход, 8-позиционный фотоэлектрический изоляции бака падения потока 500MA выход)

Техническими показателями

Минимальный Стандартный блок данных 0,001 мм

Стандартная точность положительная и отрицательная 2PP Полюс

Точность непрерывного угла линии является одной из 4 точек угла.

(Может быть определена как произвольное значение для удовлетворения требований высокой точности)

Максимальный размер данных + 99999,999 мм

Максимальная частота импульсного выхода 500 кГц (Пять осей могут быть одновременно 500 кГц)

5 осей (X, Y, Z, A, B) контролируется количеством осей

5-осевое соединение из карданный вал номер и 5 оси мульти линия мульти отрезок потенциальных контроль интерполяции

Режим скорости управления ручным колесом или режим положения интеллектуальная точка замедления резания

Интеллектуальное программное обеспечение ограничено для предсказания точки замедления в преддверии времени, обратный сигнал будет автоматически поднят, а контроль более гуманизирован

Поддержка U диск

Встроенная память, которая может расширить высокую емкость памяти 32G
