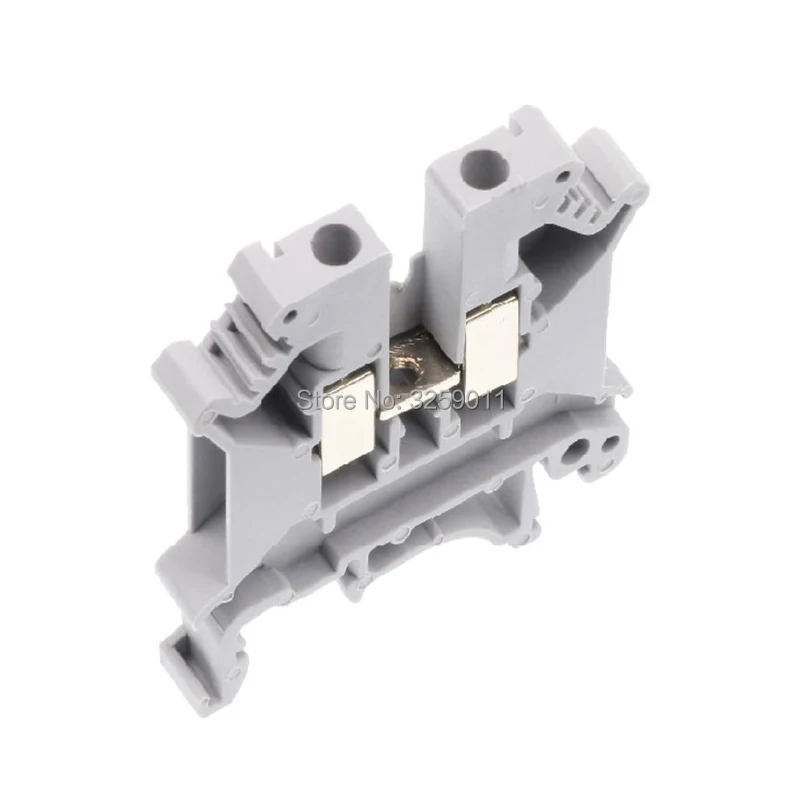

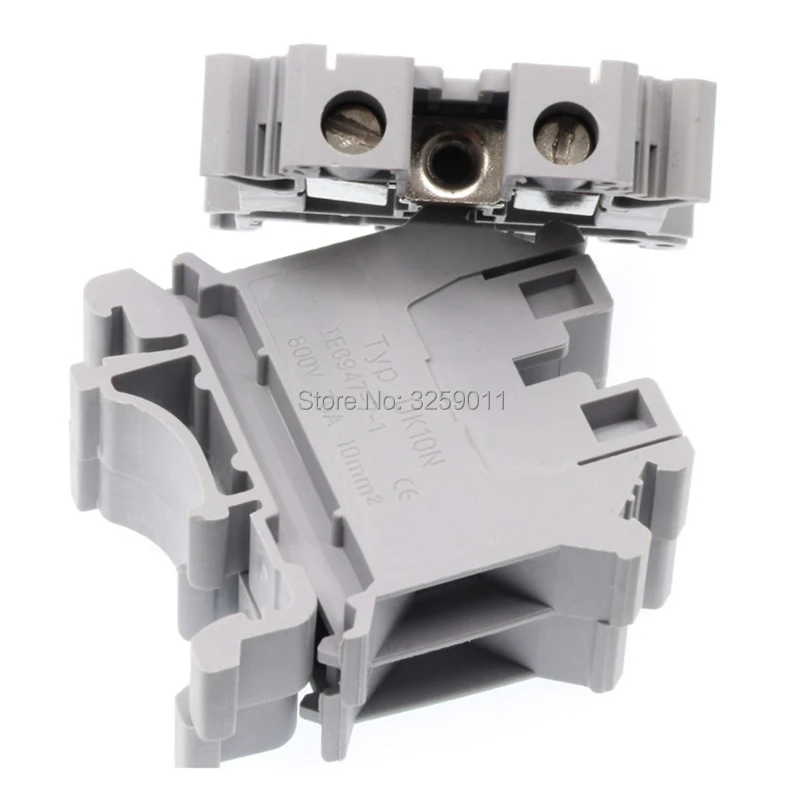

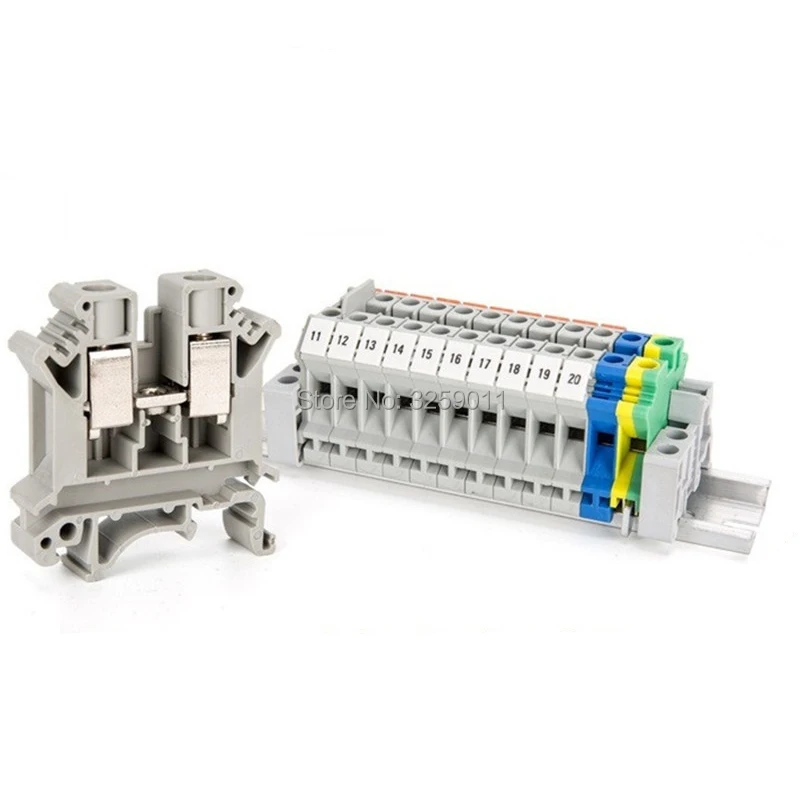

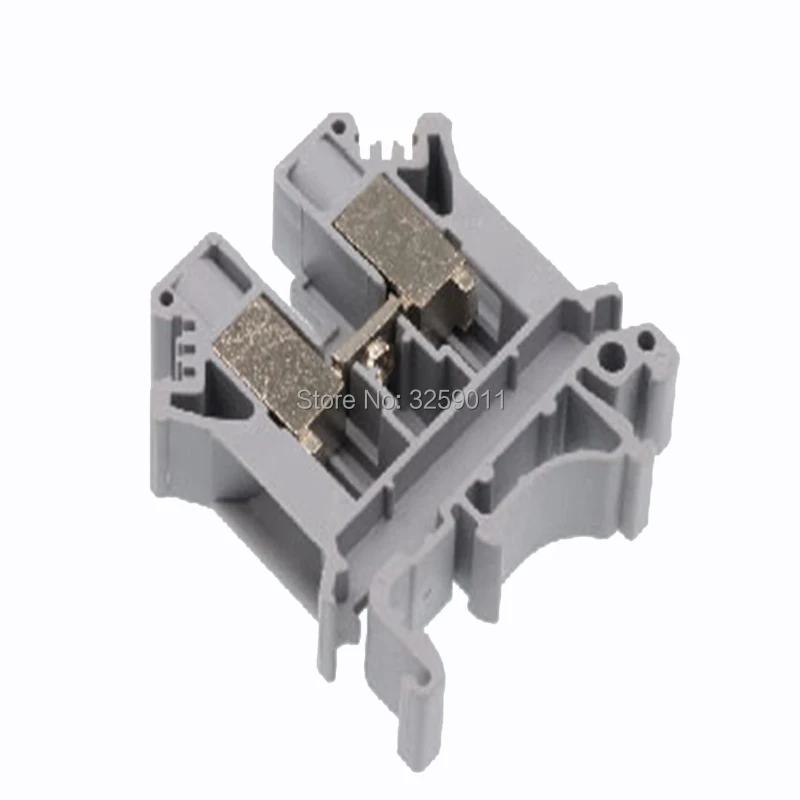

1 шт. сквозной клеммный блок комбинированный тип 20 6 AWG 57 A 800 V UK 10N серый провод

1 шт. сквозной клеммный блок комбинированный тип 20 6 AWG 57 A 800 V UK 10N серый провод

Общие

Количество уровней 1

Количество точек 2

Потенциалы 1

Номинальное сечение 10 мм и sup; 2;

Цвет Серый

Изоляционный материал PA

Оценка воспламеняемости согласно UL 94 V0

Номинальная при скачках напряжения 8 кВ

Степень загрязнения окружающей среды 3

Категория перенапряжения III

Изоляционный материал группа Я

Максимальная мощность рассеивания для номинального состояния 1,82 W

Максимальный ток холостого хода 76 A (с 16 мм и sup; 2; сечение проводника)

Номинальный ток I_N 57

Номинальное напряжение U_N 800 V

Обувь с открытыми боковинами и панели Да

Защита от ударов спецификаций IEC 60529: 2001-02

Задняя сторона для защиты руки Гарантия

Защита для пальцев Гарантия

Результат тестирования напряжения от перенапряжения Тест пройден

При скачках напряжения испытательное заданное значение 9,8 кв

Результат испытания на напряжение, Выдерживаемое при напряжении Тест пройден

Мощность Частота Выдерживает напряжение 2 кВ

Результат теста на механическую стабильность клеммных точек (5 проводников) Тест пройден

Из-за циклов тест на подсоединение Тест пройден

Циклов тест на подсоединение скорость вращения 10 об/мин

Циклов тест на подсоединение поворачивается 135

Поперечное сечение проводника для испытания на изгиб/вес 0,5 мм & sup; 2;/0,3 кг

10 мм & sup; 2;/2 кг

16 мм & sup; 2;/2,9 кг

Результат испытания на растяжение Тест пройден

Тест на растяжение сечения проводника 0,5 мм & sup; 2;

Растягивающее усилие заданное значение 20 N

Тест на растяжение сечения проводника 10 мм и sup; 2;

Растягивающее усилие заданное значение 90 N

Тест на растяжение сечения проводника 16 мм и sup; 2;

Растягивающее усилие заданное значение 100 N

Результат плотно прилегающей поддержки Тест пройден

Плотное облегание по Перевозчик NS 32/NS 35

Заданное значение 5 N

Результат испытания на падение напряжения Тест пройден

Требования, падение напряжения ≤ 3,2 мВ

Результат теста на повышение температуры Тест пройден

Защита от короткого замыкания стабильность результата Тест пройден

Проводник поперечного сечения короткого замыкания тестирования 10 мм и sup; 2;

Кратковременный ток 1,2 ка

Проводник поперечного сечения короткого замыкания тестирования 16 мм и sup; 2;

Кратковременный ток 1,92 ка

Следствием термического тест Тест пройден

Доказательство тепловых характеристик (игольчатое пламя) Эффективная продолжительность 30С Отсчетом

Колебания, широкополосный тест на шум Тест пройден

Спецификация теста, колебания, широкополосный шум DIN EN 50155 (VDE 0115-200): 2008-03

Тест спектра Испытательный срок службы категории 1, класс B, корпус установлен

Частота измерения f₁= 5 Гц до f₂= 150 Гц

ASD уровня 1,857 (м/с²)²/Гц

Ускорение 0,8 г

Продолжительность испытания на ось 5 ч

Тест направления X-, Y-и Z-axis

Шок результат теста Тест пройден

Спецификация испытаний, испытание на удар DIN EN 50155 (VDE 0115-200): 2008-03

Ударная форма Половина-синус

Ускорение 5 г

Шок продолжительность 30 MS

Количество ударов в одном направлении 3

Тест направления X-, Y-и Z-axis (pos. И ОТР).

Относительный индекс температуры изоляционного материала (Elec., UL 746 B) 130 °C

Индекс температуры изоляционного материала (DIN EN 60216-1 (VDE 0304-21) 130 °C

Применение статического изоляционного материала в холодной воде -60 °C

Поведение в огне Для железнодорожных транспортных средств (DIN 5510-2) Тест пройден

Метод испытания на пламя (DIN EN 60695-11-10) V0

Индекс кислорода (DIN EN ISO 4589-2) > 32%

NF F16-101, NF F10-102 класса I 2

NF F16-101, NF F10-102 класс F 2

Воспламеняемость поверхности NFPA 130 (ASTM E 162) Прошли

Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) Прошли

Токсичность дымового газа NFPA 130 (SMP 800C) Прошли

Калориметрический теплоотвод NFPA 130 (ASTM E 1354) 28 МДж/кг

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R22 HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R23 HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R24 HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R26 HL 1-HL 3

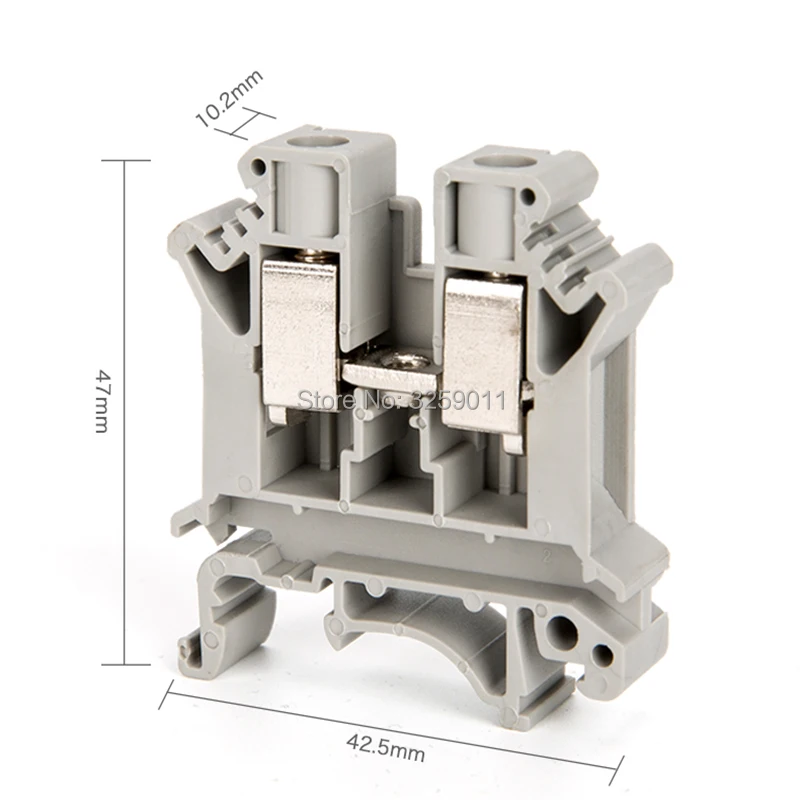

Размеры

Ширина 10,2 мм

Ширина крышки 1,8 мм

Длина 42,5 мм

Высота NS 35/7, 5 47,3 мм

Высота NS 35/15 54,8 мм

Высота NS 32 52,3 мм

Соединение для передачи данных

Способ подключения Резьбовое соединение

Подключение в асс. Со стандартным IEC 60947-7-1

Проводник поперечного сечения твердых мин. 0,5 мм & sup; 2;

Твердое сечение проводника Макс. 16 мм и sup; 2;

Сечение проводника AWG min. 20

Сечение проводника AWG Макс. 6

Проводник поперечного сечения гибкий мин. 0,5 мм & sup; 2;

Проводник поперечного сечения гибкий Макс. 10 мм и sup; 2;

Минимальный сечение проводника AWG, гибкий 20

Максимальный сечение проводника AWG, гибкий 8

Проводник поперечного сечения гибкий, с наконечником без пластиковой муфты мин. 0,5 мм & sup; 2;

Проводник поперечного сечения гибкий, с наконечником без пластиковой муфты Макс. 10 мм и sup; 2;

Проводник поперечного сечения гибкий, с наконечником с пластиковой муфтой мин. 0,5 мм & sup; 2;

Проводник поперечного сечения гибкий, с наконечником с пластиковой муфтой Макс. 6 мм и sup; 2;

Поперечное сечение с вставным мостом, максимум твердого тела. 10 мм и sup; 2;

Поперечное сечение с вставным мостом, многожильный Макс. 10 мм и sup; 2;

2 Проводника с таким же поперечным сечением, твердые мин. 0,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, твердое максимальное. 4 мм и sup; 2;

2 Проводника с таким же поперечным сечением, Многожильная мин. 0,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный Макс. 4 мм и sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, мин. 0,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, Макс. 6 мм и sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, наконечник без пластиковой втулки, мин. 0,5 мм & sup; 2;

2 Проводника с таким же поперечным сечением, многожильный, наконечник без пластиковой втулки, Макс. 2,5 мм и sup; 2;

Подключение в асс. Со стандартным IEC/EN 60079-7

Проводник поперечного сечения твердых мин. 0,5 мм & sup; 2;

Твердое сечение проводника Макс. 16 мм и sup; 2;

Сечение проводника AWG min. 20

Сечение проводника AWG Макс. 6

Проводник поперечного сечения гибкий мин. 0,5 мм & sup; 2;

Проводник поперечного сечения гибкий Макс. 10 мм и sup; 2;

Длина зачистки 10 мм

Внутренний цилиндрический датчика B6

С винтовой резьбой M4

Моментом затяжки, мин 1,5 нм

Затяжки max 1,8 нм
