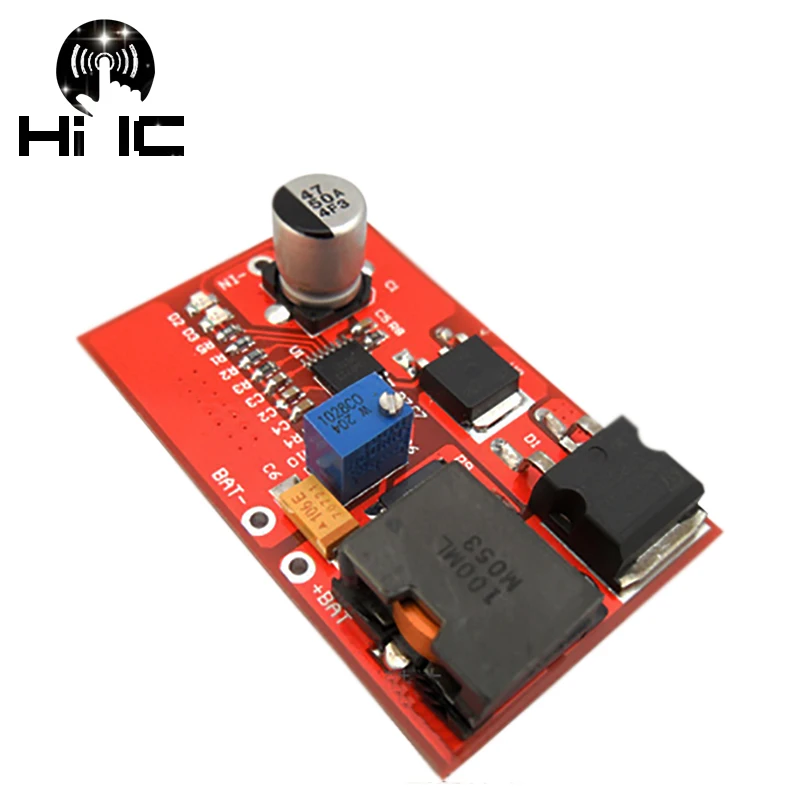

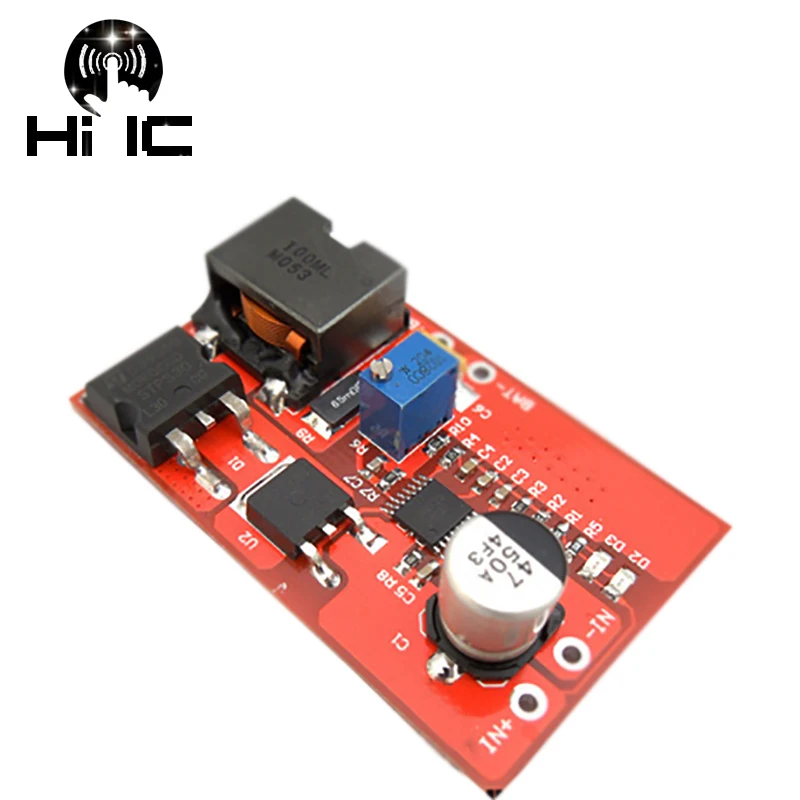

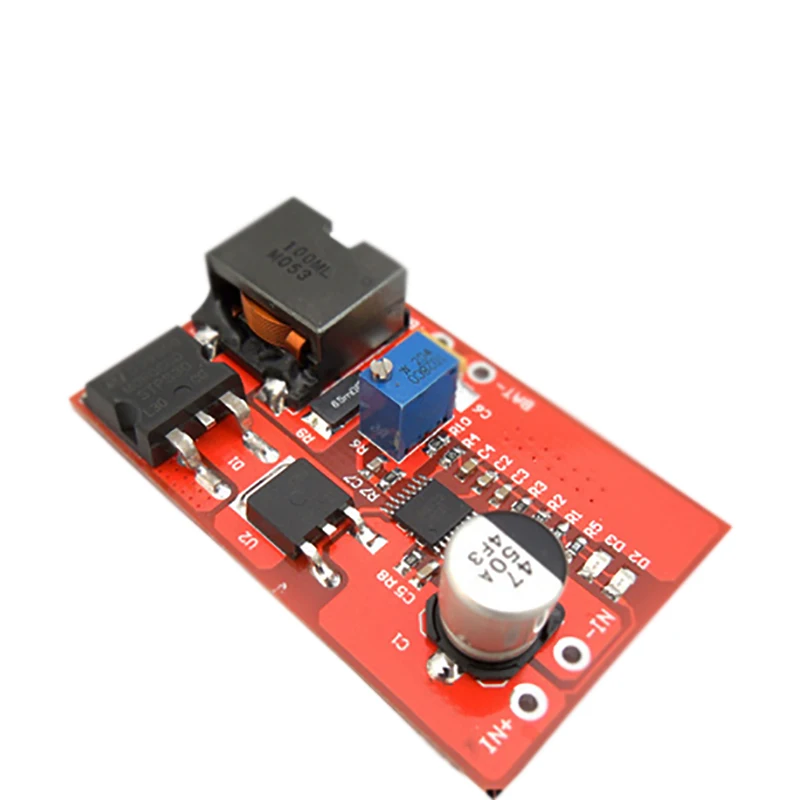

Зарядка от 10 8 В до 12 6 в Секция 3 литиевая батарея и CN3722 Солнечный

Особенности платы управления зарядкой:
1. Высококлассная технология MPPT, микросхема управления зарядным устройством с максимальным отслеживанием заряда, с турбуленцией, постоянным током, управлением постоянной зарядкой напряжения

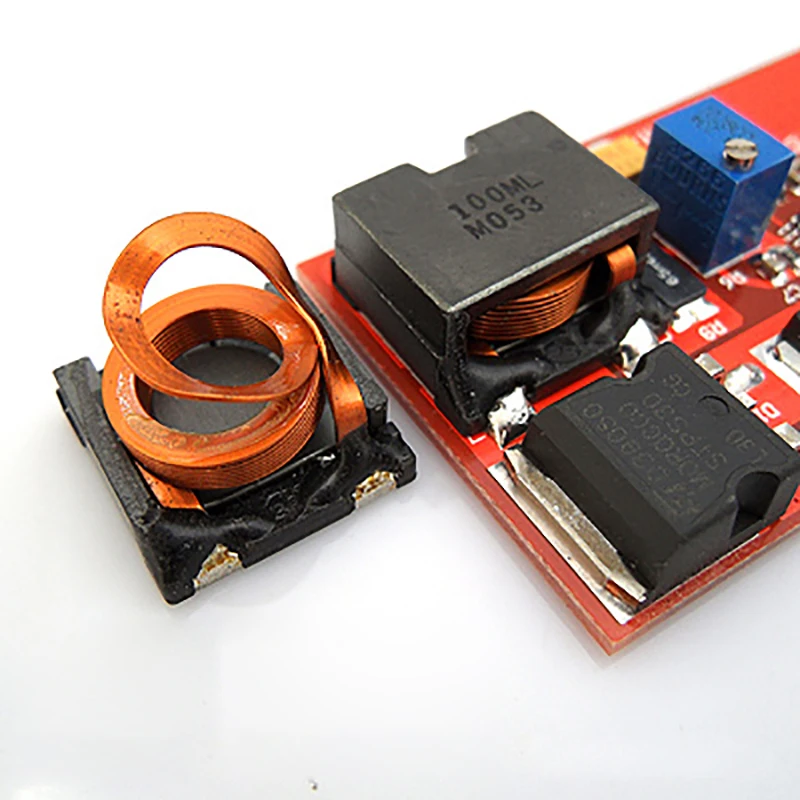

2. Принимает импортные высокочастотные низкие проводимости внутреннее сопротивление двойной MOS трубки, высокий ток диода, высокая эффективность Плоский высокой мощности индуктор, Kang медь сопротивление обнаружения тока
3. Интеллектуальная система охлаждения контроля температуры автоматически определяет температуру платы управления зарядкой и включает радиатор (дополнительный радиатор должен быть восстановлен)
4 высокоскоростной и эффективный метод зарядки, небольшой нагрев, быстрый
5. Двойной индикатор состояния, когда аккумулятор не подключен, красный светильник всегда включен, красный светильник включен во время зарядки, и зеленый светильник включен
Основные параметры:
Входное напряжение: солнечная панель 18 в
Выходное напряжение: 2-4 серии литиевая батарея или литий-железо-фосфат батарея (регулируется внешним резистором) пожалуйста, сообщите выходное напряжение при съемке
Выход ток: 3A

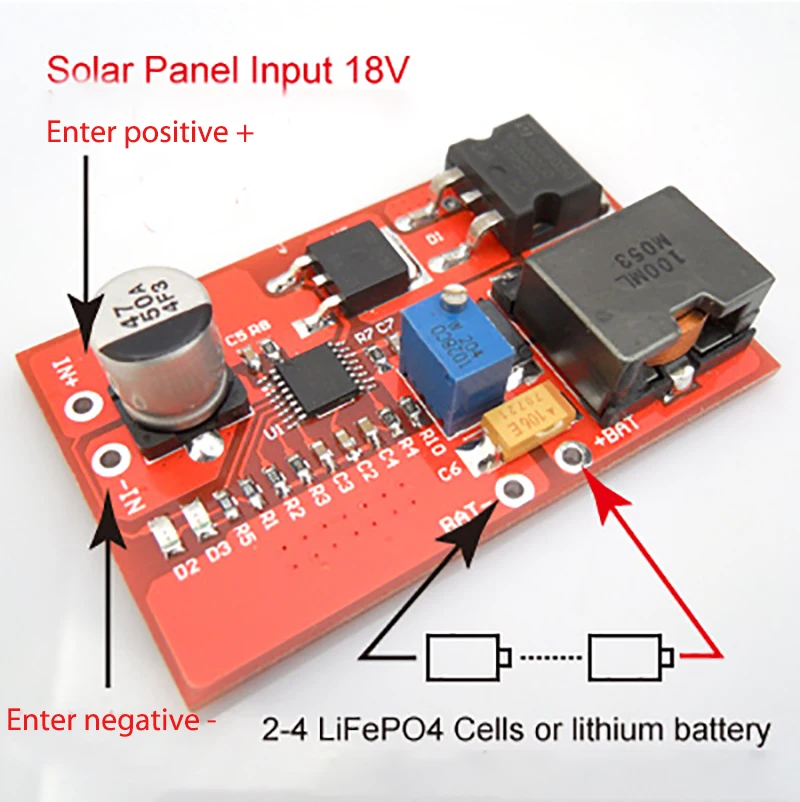

Способ подключения: pad
Вход + Положительный, вход-отрицательный

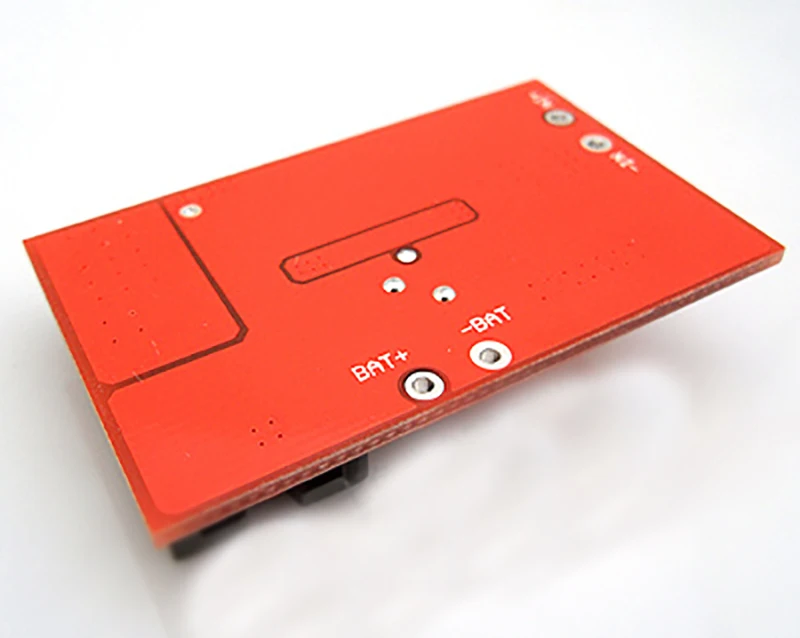

Летучая мышь + положительная батарея, летучая мышь-отрицательная батарея
Размер: 30*50 мм
Регулируемое сопротивление регулирует выходное напряжение
Подходит для 2-4 струнных литиевых батарей или литиевых фосфатных батарей
Литиевая батарея 4,2*2 string = 8,4 V
Литиевая батарея 4,2 V * 3 string = 12,6 V/4,2 V * 4 string = 16,8 V
Литий-ионный аккумулятор 3,6 V * 3 нити = 10,8 V/3,6 V * 4 нити = 14,4 V
На холостом ходу, оборот в минуту (напряжения во время регулировки рекомендуется для того, чтобы быть меньше, чем фактический заряд выходного напряжения 0,1 V (например, 4,2 V * 3 нити = 12,6 V Набор для 12,5 V) поскольку напряжение автоматически превысит установленное напряжение без нагрузки, когда зарядка прекращается.

Отслеживание максимальной мощности солнечной батареи (MPPT)
Максимальное отслеживание точки мощности (MPPT) солнечной батареи заключается в том, чтобы гарантировать, что фотоэлектрическая ячейка всегда выводит максимальную мощность, чтобы полностью использовать солнечную энергию, когда светильник изменяется интенсивность. В целом чехол, со слежением за максимальной точкой мощности, функция должна быть выполнена с переключатель режима DC-DC конвертер для того чтобы увеличить изделие из железа (Выходная мощность) выходное напряжение и зарядный ток никель-металл.
CN3722 использует переключаемый понижающий режим DC-DC преобразования для реализации функции отслеживания максимальной мощности фотоэлектрических ячеек. Входное напряжение может достигать до 25 в, что очень подходит для приложений с большой разницей между входным напряжением и напряжением батареи.
