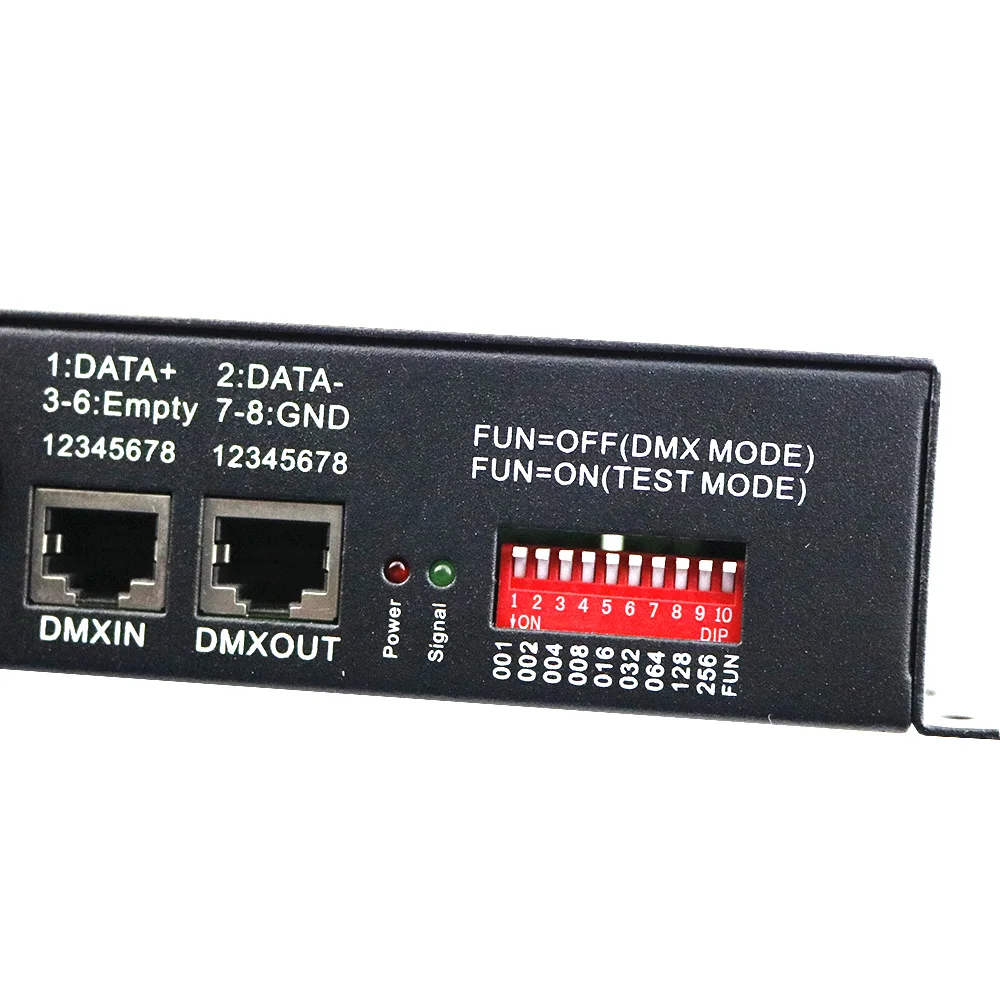

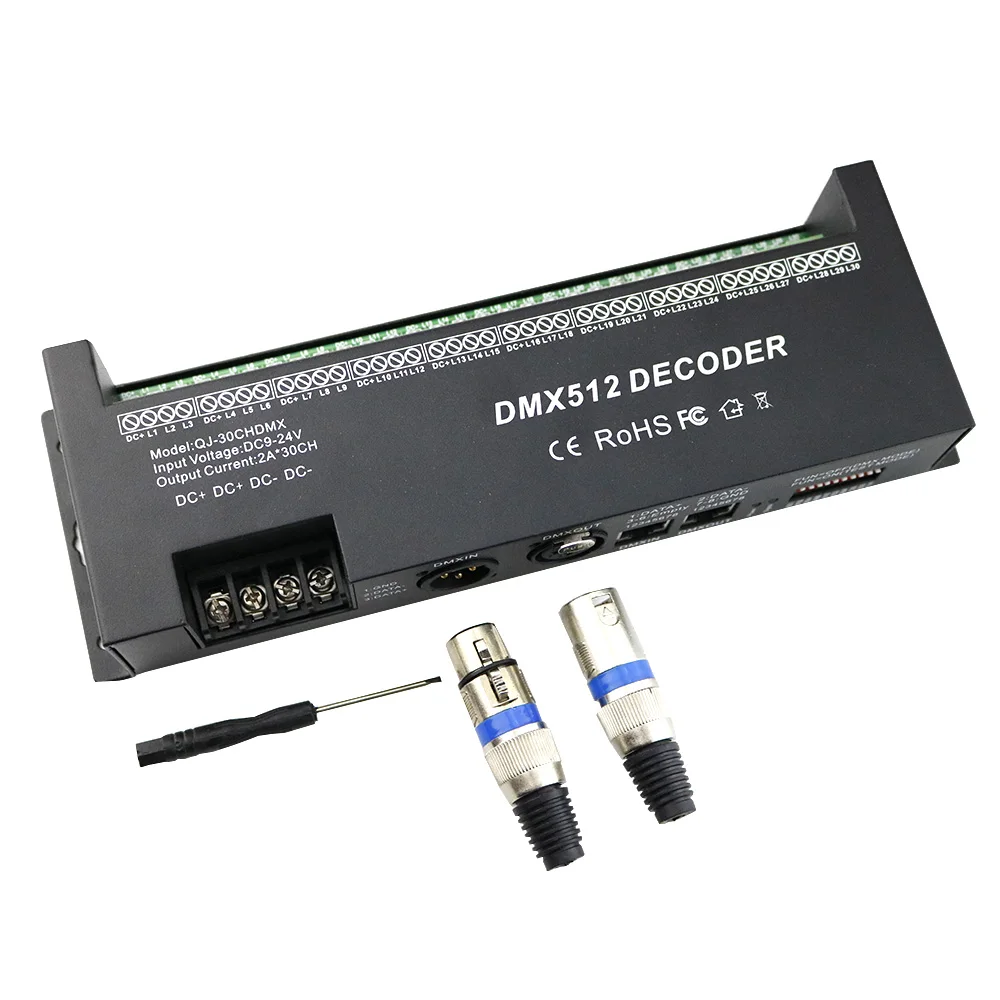

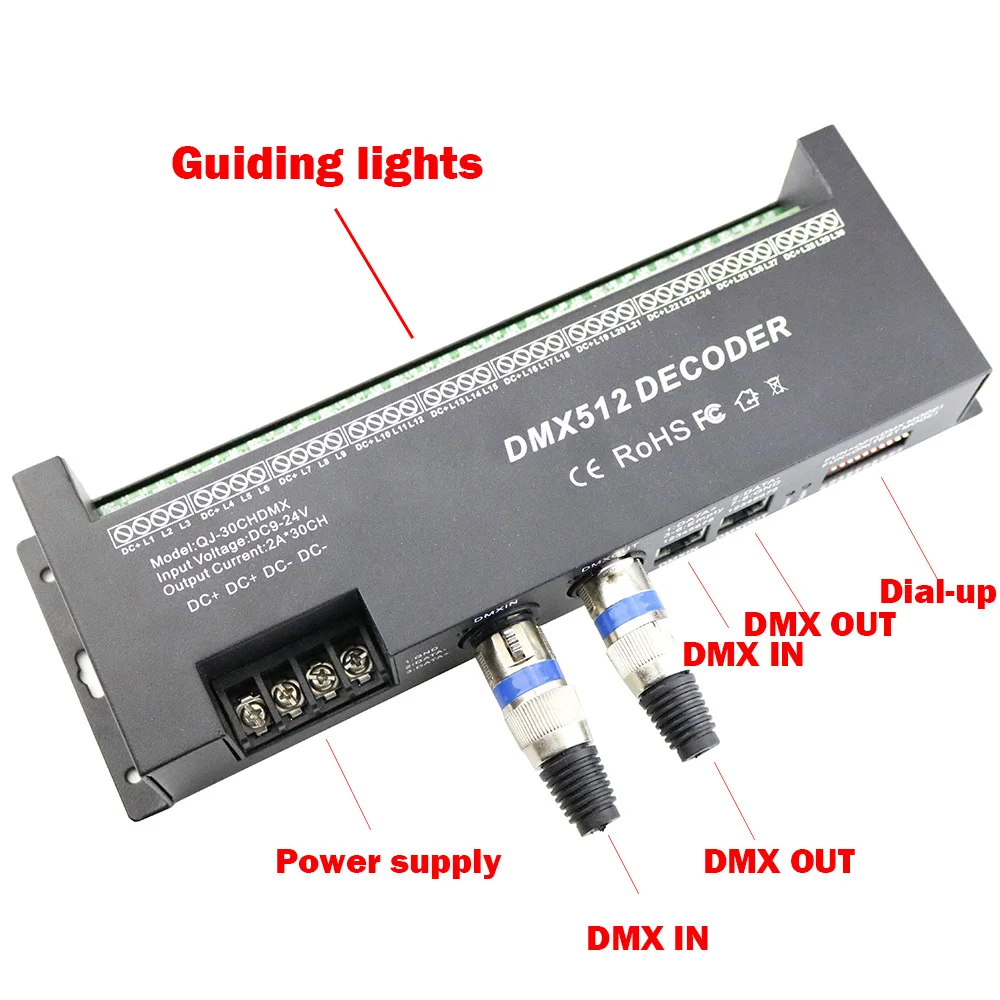

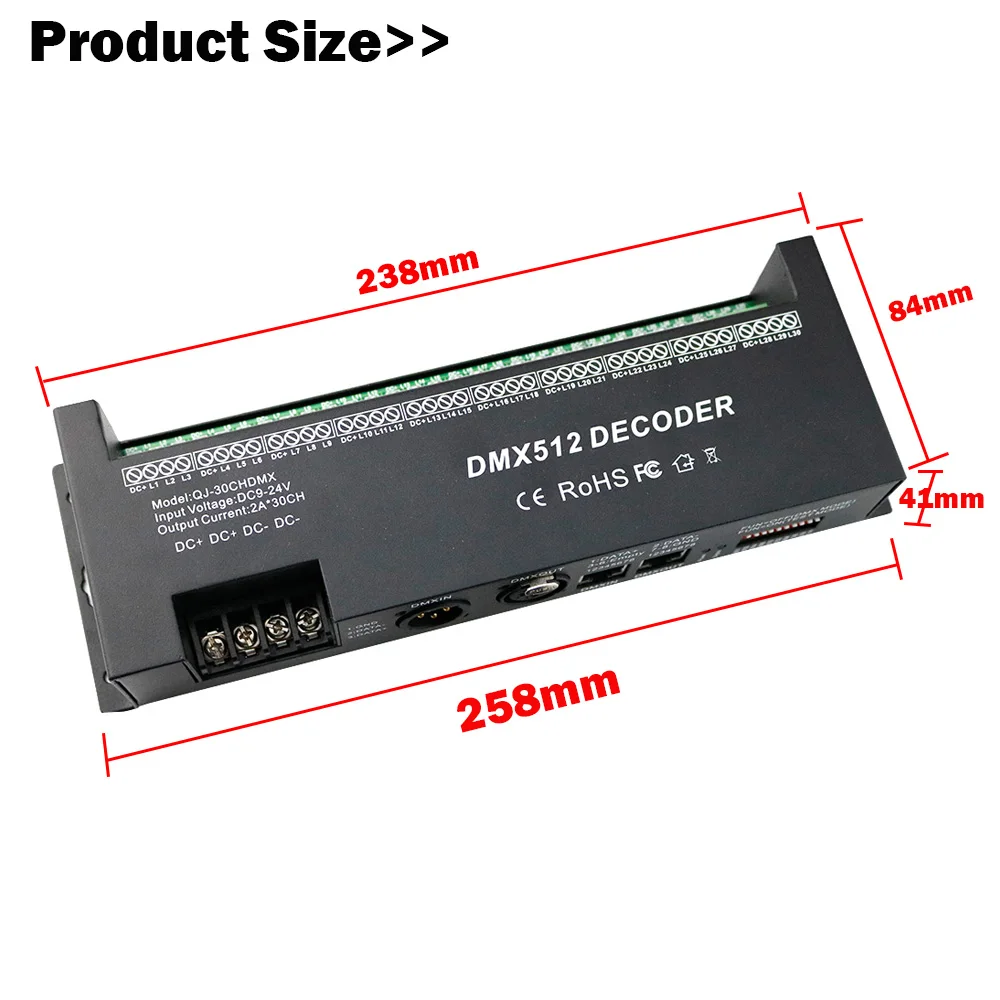

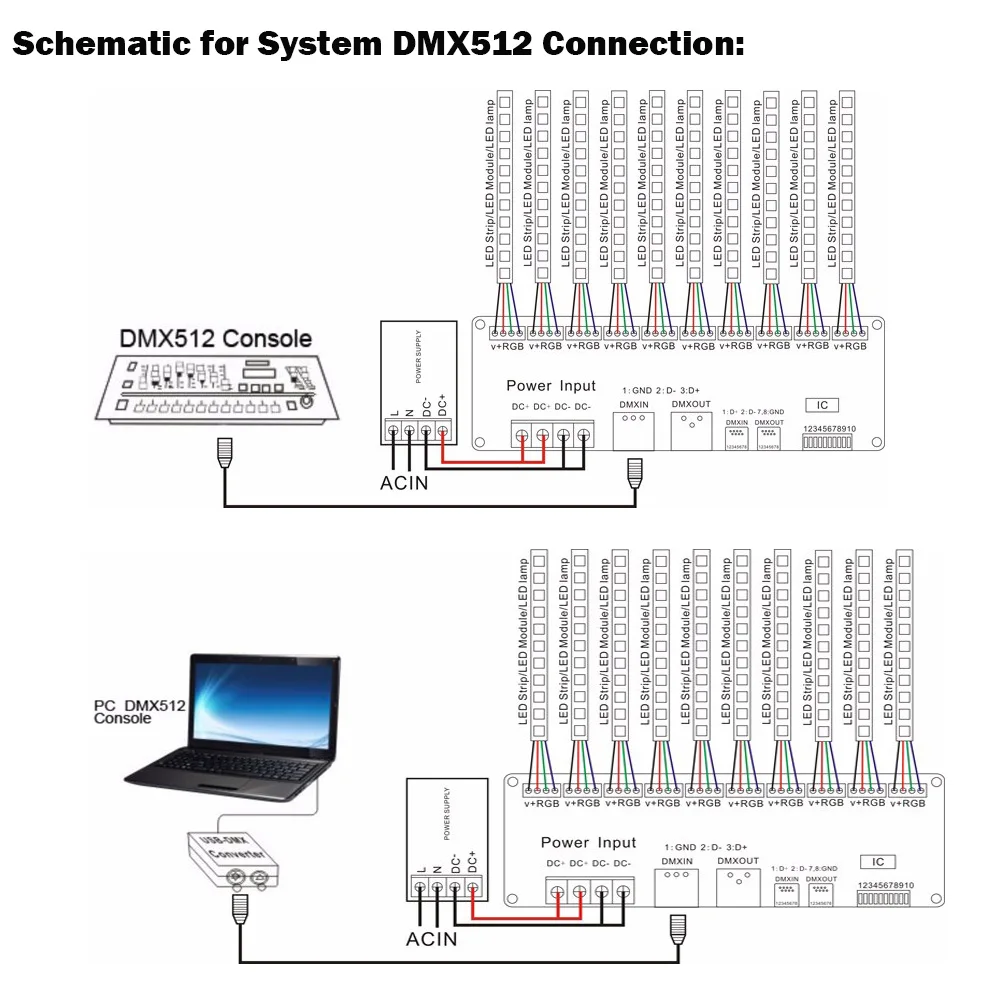

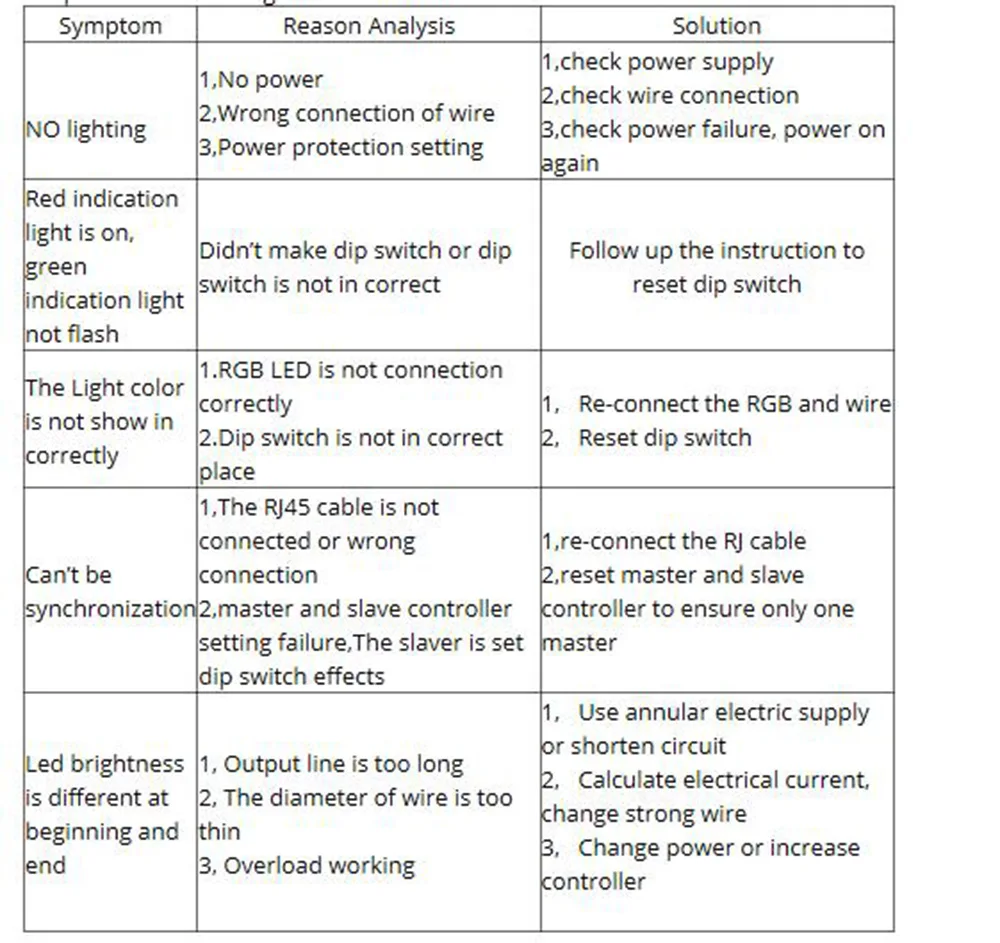

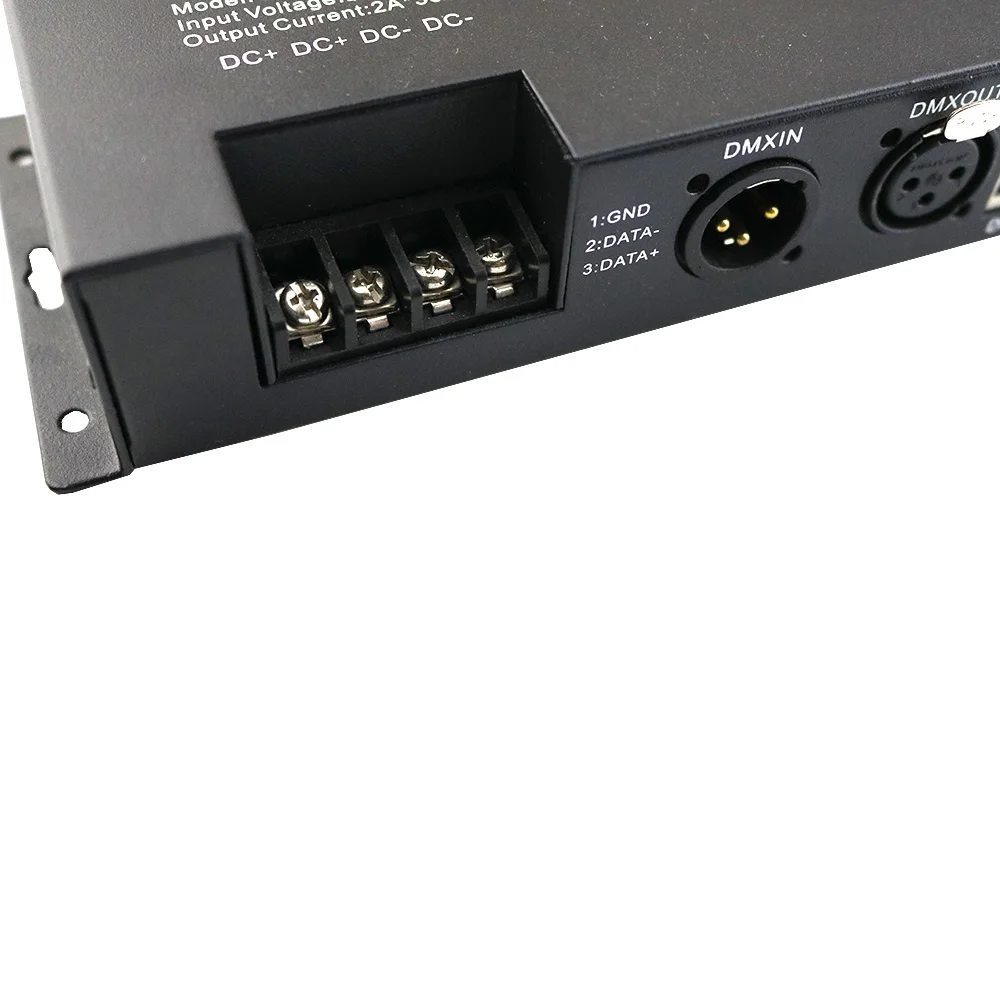

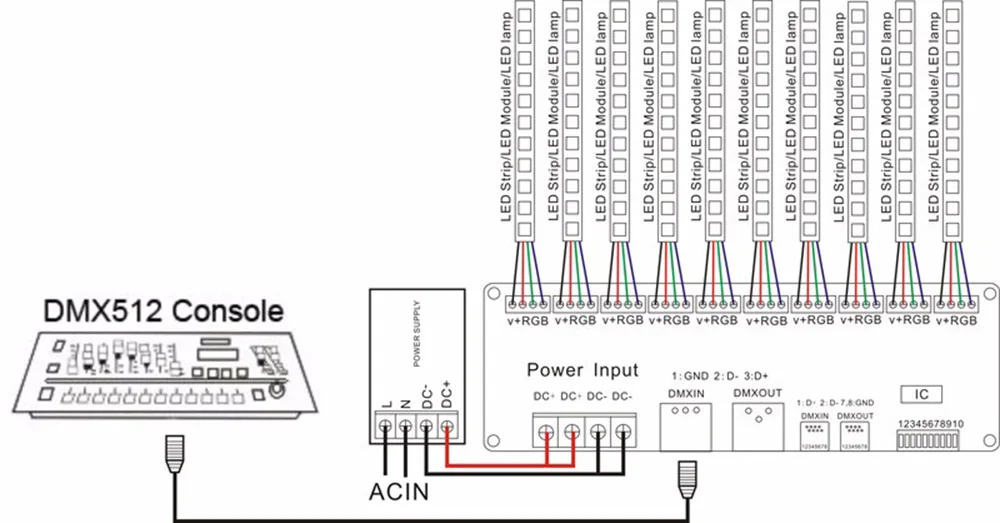

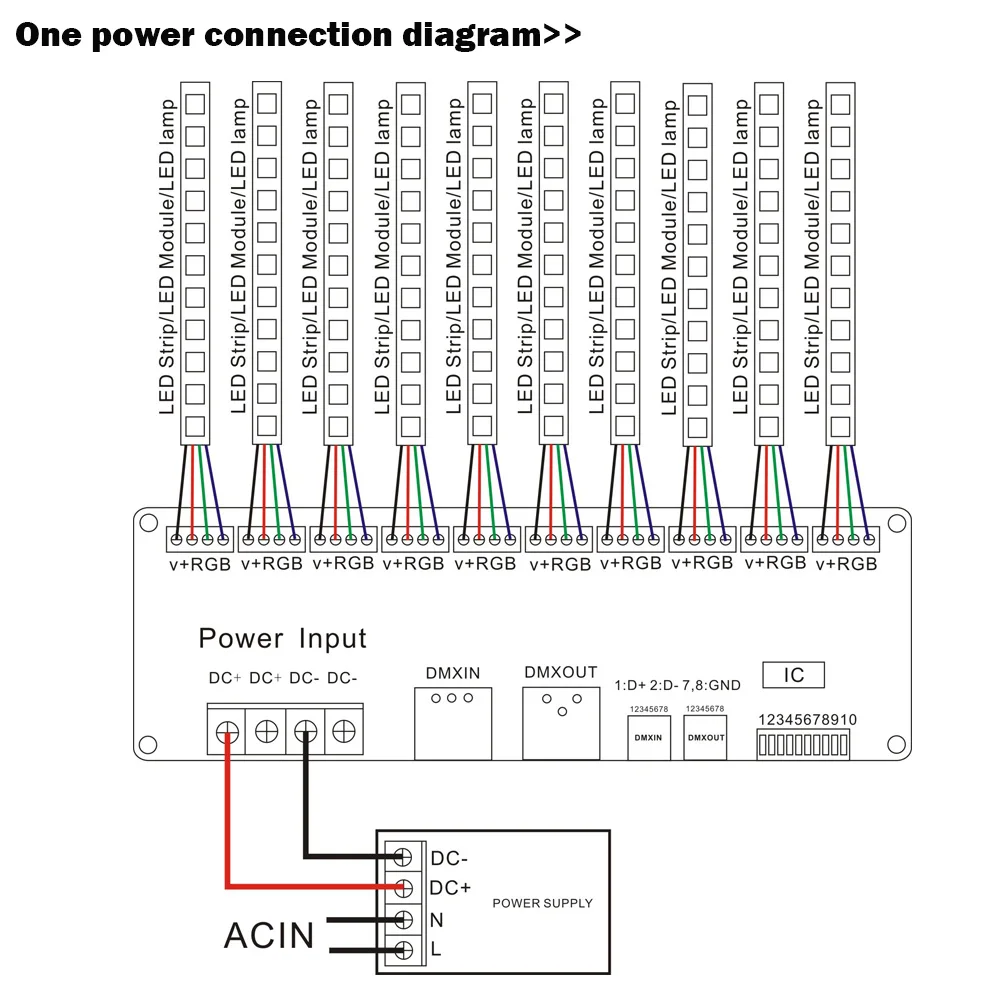

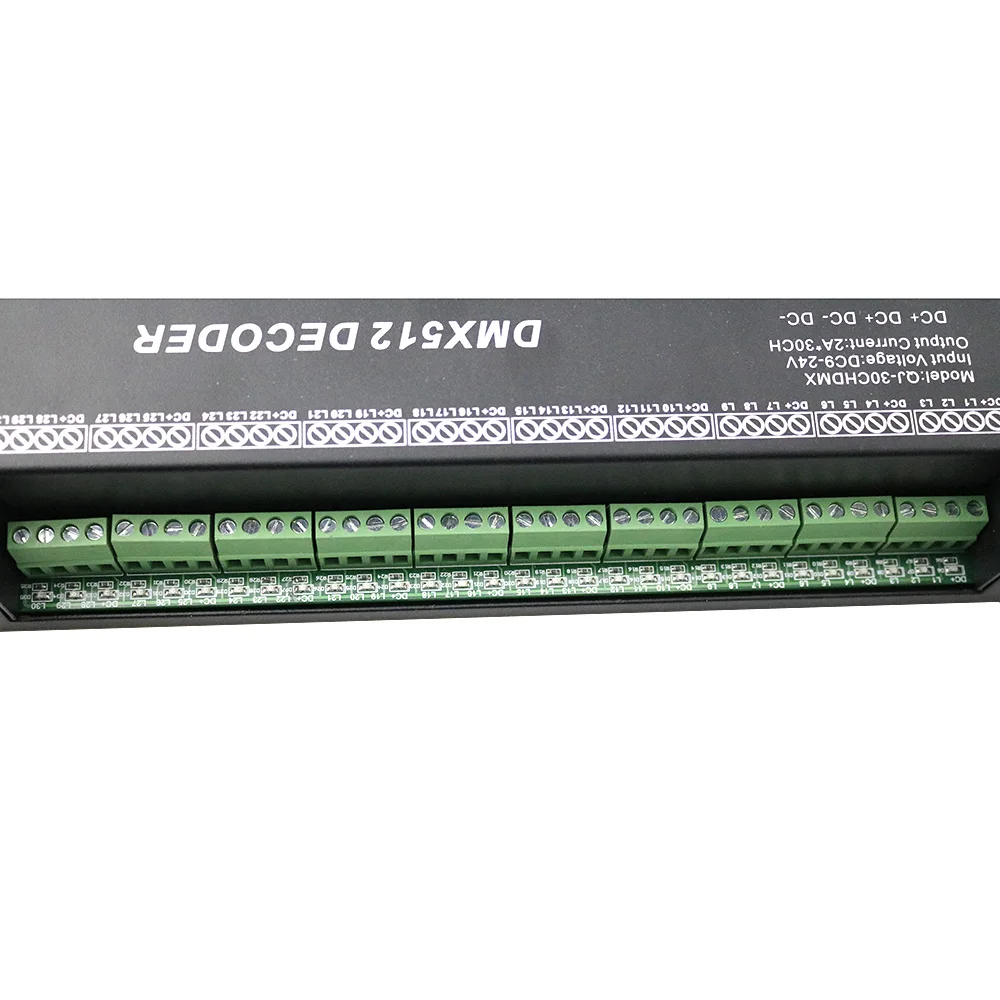

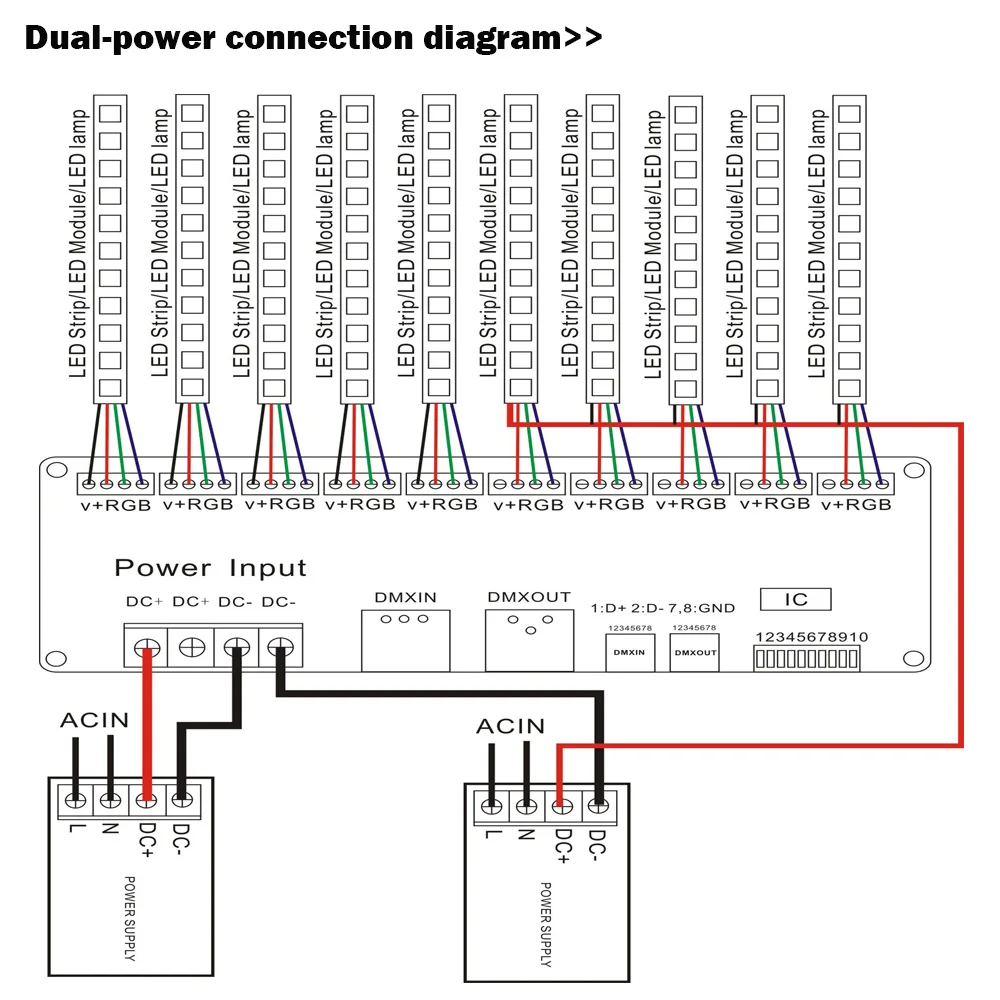

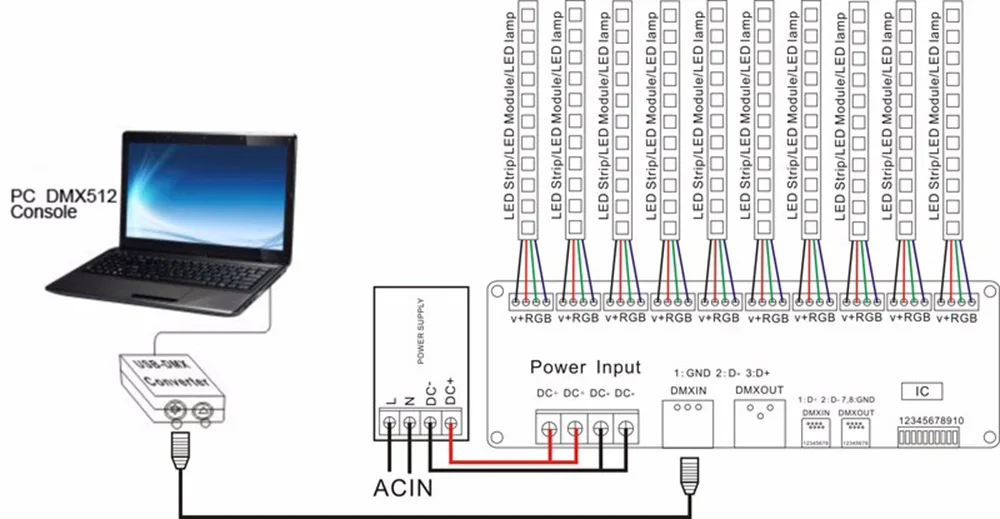

30 канальный DMX 512 rgb контроллер светодиодной ленты dmx декодер диммер драйвер DC9V-24V 30CH-DMX512 постоянный декодер инструкция по эксплуатации Добро пожаловать на использование 30CH постоянного декодера, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодное освещение. Представление продукции: Входная мощность: DC9V-DC24V Максимальный ток нагрузки: 2A/CH×30 Максимальная нагрузка: 720 Вт (12 В) 1440 Вт (24 В) Уровень выходного серого: 256 Входной сигнал: DMX512/1990 Выходной сигнал: 30 каналов постоянного ШИМ Выход DMX: 30 каналов Стандартный XLR-3 кэроны штепсельной вилки Размер: l258мм * w84мм * h41мм Вес брутто: 700 г Основные функции: Есть 30 выходных каналов, можно подключить к одним или RGB лампам 0-100% выход затемнения, каждый канал 256 серых уровней Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями; Входное напряжение постоянного тока DC9V ~ DC24V; Каждая занимает 30 DMX-адрес. Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения Декодера, чтобы использовать: Примечание: FUN = OFF (переключатель десятого кода) означает, что принять Режим сигнала DMX512 Первая Настройка адреса DMX: Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, Девятый-это высокий адрес кода, который может быть установлен на 255. DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; переключатель кодирования Вверх (Установите значение "0"), значение бит равно 0. Пример 1: Как следующая схема 1, DMX512 start address установлен в 38, кодируя № 6,3, 2 позиции на Переключатель dial в «1», другие установлены в «0», затем сумма переключателя 1-9 кодовое значение 32 + 4 + 2, это адрес запуска DMX512 38 Схема 1 Пример 2: Как схема 2, DMX512 start address установлен на 388, кодируя номер 2,3, 6,8 Переключить циферблат на «1», другие установлены на «0», затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388, Это адрес запуска DMX512 388. Схема 2 Инструкция по эксплуатации для автоматического эффекта Примечание: Это будет автоматический режим работы, когда переключатель № 10 выключен. Выбор эффекта (кнопка переключения № 1 на № 4): 1, Push NO.1: Автоматическая езда на велосипеде. 2, пуш-ап № 2: семицветный постепенное изменение цикла. 3. Нажмите с силой, № 1 и 2: разноцветный "Красный-зелёный-желтый плавное возникновение и исчезание 4. Нажмите № 3: Цвет Severn jumping 5. Нажмите с силой, № 1 и 3: разноцветный "Красный-зелёный-желтый прыжков. 6. Нажмите № 2 и 3: красный цвет. 7. Нажмите № 1 и 2 и 3: зеленый цвет. 8. Пуш-ап № 4: синий цвет. 9. Пуш-ап № 1 и 4: желтый. 10: пуш-ап № 2 и 4: фиолетовый. 11. Пуш-ап № 1 и 2 и 3: светло-голубой. 12. Пуш-ап № 3 и 4: белый. 13. Нажатие № 1 и 3 и 4: семицветный постепенное изменение цикла и прыжки. 14. Нажмите № 2 и 3 и rgb-цвет постепенного цикла изменения и прыжки. 15. Нажмите № 1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки. Выбор скорости (кнопочный переключатель № 5 на № 8) 1. Пуш-ап №5: 0,5 во-вторых. 2. Нажмите № 6: 1 секунду. 3. Нажмите с силой, № 7: пройденное расстояние в 1,5 во-вторых. 4. Push № 8: 2 секунды. Схема для подключения системы: План один: DMX512 консоль + 30CH DMX deocder ПРИМЕЧАНИЯ по монтажу: 1 Этот тип контроллера работает только под DC9V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден. 2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены. 3 источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение. 4. Контроллер должен работать в условиях хорошо проветриваемого, сухого, не коррозионного, не воспламеняющегося газа и ржавчины. 5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчине и поврежденной изоляции прокладки можно было своевременно заменить Простое Устранение неполадок и техническое обслуживание:
