Характеристики

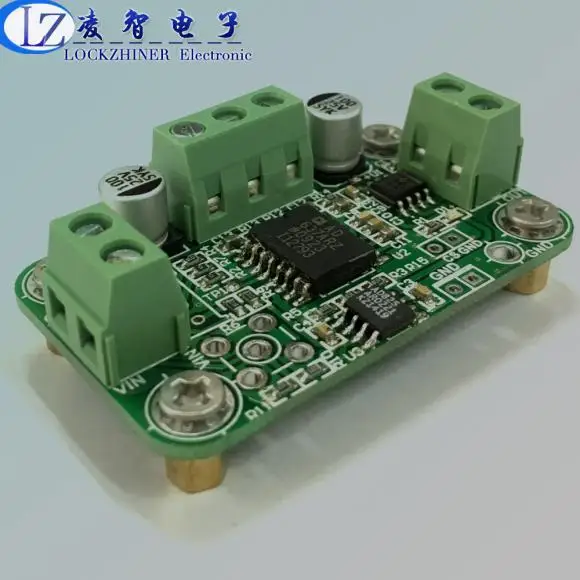

Модуль обнаружения эффективного значения AD637 сбор данных об обнаружении
История изменения цены
*Текущая стоимость 2 554,42 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-24-2026 | 3039.79 руб. | 3191.97 руб. | 3115 руб. |
| Jun-24-2026 | 3014.22 руб. | 3165.85 руб. | 3089.5 руб. |
| May-24-2026 | 2528.11 руб. | 2654.31 руб. | 2591 руб. |
| Apr-24-2026 | 2963.94 руб. | 3111.24 руб. | 3037 руб. |
| Mar-24-2026 | 2580.31 руб. | 2709.99 руб. | 2644.5 руб. |
| Feb-24-2026 | 2912.63 руб. | 3058.20 руб. | 2985 руб. |
| Jan-24-2026 | 2886.61 руб. | 3030.52 руб. | 2958 руб. |
| Dec-24-2025 | 2860.32 руб. | 3003.74 руб. | 2931.5 руб. |
| Nov-24-2025 | 2835.39 руб. | 2977.98 руб. | 2906 руб. |
Описание товара
Моднявка = ckeditor
AD637 модуль обнаружения действия третье издание
Третье издание сравнивает преимущества аналогичных товаров на Taobao:
(1)Скорость отклика быстрая.
(2)Ширина полосы пропускания в диапазоне точности измерения шире.
(3)Высокий входной импеданс;
(4)Для обеспечения точности измерений используются различные схемы фильтрации.
(5)Удаление потенциометра по умолчанию является более хлопотной операцией.
1 Краткое описание модуля
AD637Модуль измерения эффективного значения превращает эффективное значение внешнего входного сигнала переменного тока в выходной сигнал постоянного тока и может рассчитать истинное значение различных сложных форм волны. Эффективное значение измеряемого входного сигнала может быть максимально высоким.7VЧто касается1VRMSСигнал, его-3dBСамая высокая пропускная способность8 МГц. Кроме того,AD637Чип выберите (CS) Эффект штифта может сделать статический ток от2.2mAНиже350uA. Таким образом, он имеет широкий спектр применений в сборе данных и инструментах.
Основные особенности модуля заключаются в следующем:
(1)Широкий диапазон источника питания:± 5V ~ ± 15В;Широкий диапазон измерения:0 ~ 7Vrms.
В тех случаях, когда± 5VВ источнике питания введите диапазон эффективного напряжения:0 ~ 1,4 Vrms;
В тех случаях, когда± 12V ~ ± 15ВВ источнике питания введите диапазон эффективного напряжения:0 ~ 7Vrms.
(2) Измеряемый сигнал постоянного тока (Постоянного тока) И AC сигналы (Переменного тока).
(3)Точность измерения:<1%.
(4) ОтветБыстрая скоростьМедленный измеренияСкорость отклика:<200ms.
(5) Максимальная3dBПропускная способность:8 МГц.
(6) Выходное напряжение постоянного токаРябь: Меньше, чем2mV.
(7) Вход модуля с буфером усилителя, поэтому модульВысокий входной импеданс:10MΩМодуль буферизируется операционным усилителем, поэтому модульСильная грузоподъемность:100Ω ~ + ∞.
(8) Входной и выходной интерфейс гибкий, в двух формах, одинИнтерфейс терминала (по умолчанию)Один из нихSMAИнтерфейс (по умолчанию не сварен).
(9) С функцией выбора чипа: он может снизить энергопотребление, управляя чипом, выберите пиновую плату, чип выберите (не по умолчанию, предназначен для сварки) контактный интерфейс, чип выберите управление; функция калибровки выходного напряжения RMS: Калибровка потенциометра ручной регулировки, так как конструкция печатной платы обеспечивает точность измерений, Так же не используйте сварочный потенциометр по умолчанию.
(10) Этот модуль спроектировал отверстие в отверстииGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.
(11МодульРазмер:5 см×3 см.
(12) Мы можем настроить соответствующие модули в соответствии с фактическими потребностями пользователя. Поскольку процесс отладки является более утомительным, необходимо добавить определенную таможенную плату.

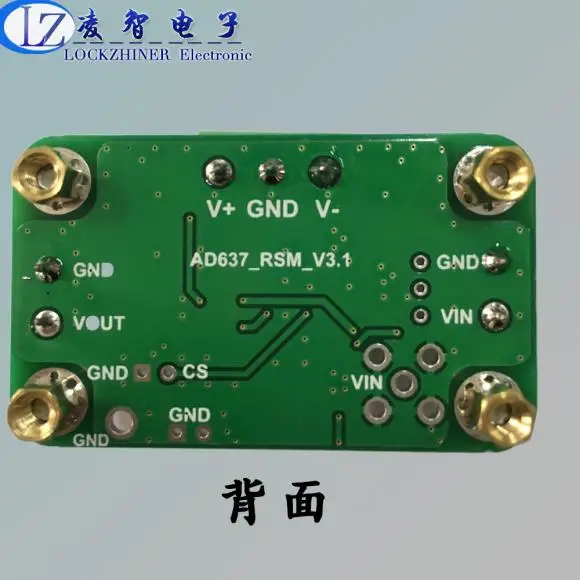

2 Интерфейсный модуль

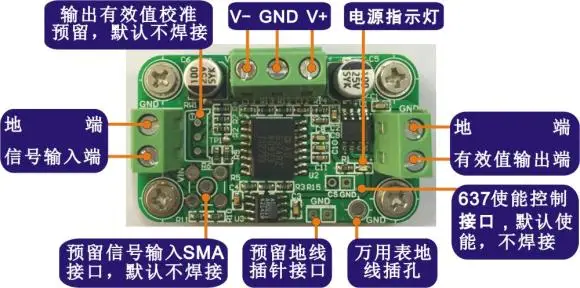

Интерфейс модуля показан как показано на диаграмме.
Интерфейсный модуль схематичный рисунок
3 Интерфейсный модуль подключения

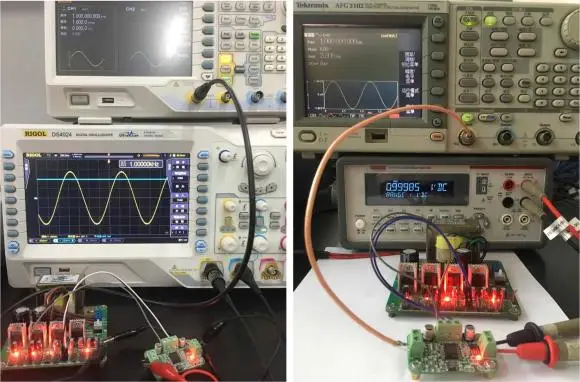

МодульнаяТесты соединениеСхема
4 Модуль отладки эффект
Модуль тест входной сигнал является биполярной синусоидальной волной, и частотный диапазон0 ~ 8 МГцВходные допустимые значения приведены в соответствии с чипбукингом10mV,100mV,1V,3VИ7VРезультаты испытаний осциллографов и цифрового мультиметра.
Условия тестирования: синусоидальный вход; Регулируемый источник питания постоянного тока Пульсация2.5mVВнутри; Используйте радиочастотную линию для подключения.
Входное допустимое значение-10 мВ | Входное допустимое значение составляет 100 мВ | ||
Частотный диапазон | Диапазон могут отличаться, но | Частотный диапазон | Диапазон могут отличаться, но |
0-10 кГц | 1%В течение | 0-80 кГц | 1%В течение |
10 кГц-20 кГц | 2%В течение | 80 кГц-200 кГц | 2%В течение |
20 кГц-60 кГц | 10%В течение | 200 кГц-500 кГц | 10%В течение |
120 кГцО | -3dB | 1 МГцО | -3dB |
Входное допустимое значение-1 в | Входное допустимое значение 3 в | ||
Частотный диапазон | Диапазон могут отличаться, но | Частотный диапазон | Диапазон могут отличаться, но |
0-600 кГц | 1%В течение | 0-300 кГц | 1%В течение |
600 кГц-2,5 МГц | 2%В течение | 150 кГц-1,6 МГц | 2%В течение |
2,5 МГц-4,3 МГц | 10%В течение | 1,6 МГц-2,2 МГц | 10%В течение |
8 МГц | -3dB | 3,2 МГц | + 3dB |
Входное допустимое значение 7 в | |||
Частотный диапазон | Диапазон могут отличаться, но | ||
0-400 кГц | 1%В течение | ||
400 кГц-1 МГц | 2%В течение | ||
1 МГц-1,6 МГц | 10%В течение | ||
2,2 МГцО | + 3dB | ||

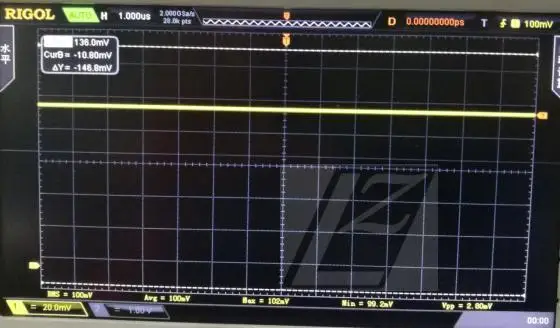

Входной сигнал 100mVrms синусоидальный сигнал выходной сигнал
Вход 100mVrms синусоидальный сигнал ВыходЗначение действия

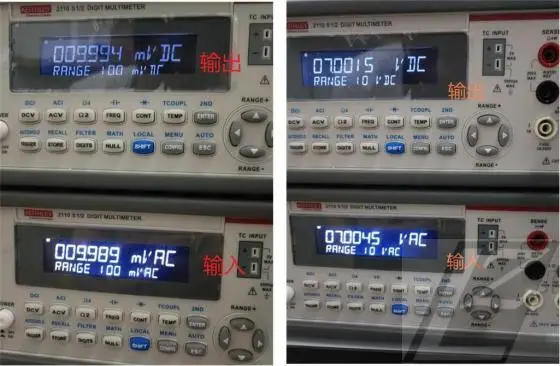

10mVrmsСравнение входного и выходного сигнала при 7Vrms (5 1/2 цифровой мультиметр)

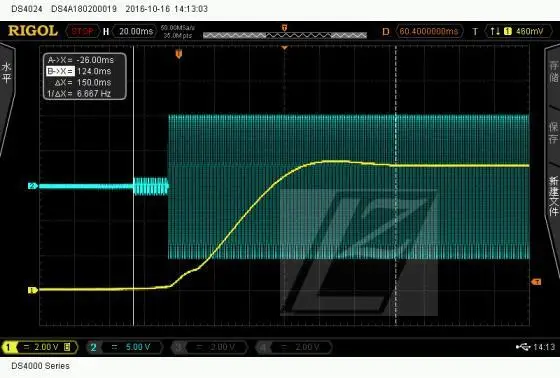

Вход 10mVrms & rarr; Время отклика для переключения 7Vrms

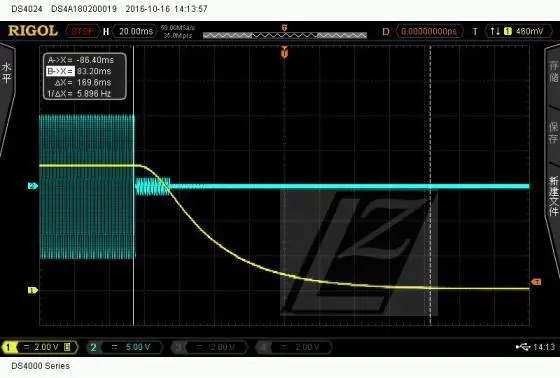

Вход 7Vrms & rarr; Время отклика для 10mVrms переключения
5 Отгрузочная ведомость
Серийный номер | Название | Номер | Примечания |
1 | AD637Эффективное значение модуль измерения | 1 | Бесплатная грузов |
2 | Схема модуля (PDF издание) и описание использования | 1 | Пользователь Baidu cloud SkyDrive загрузок |
