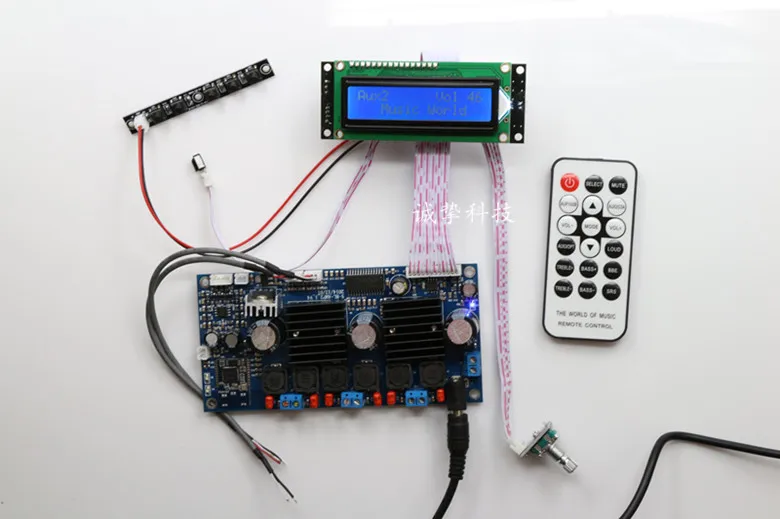

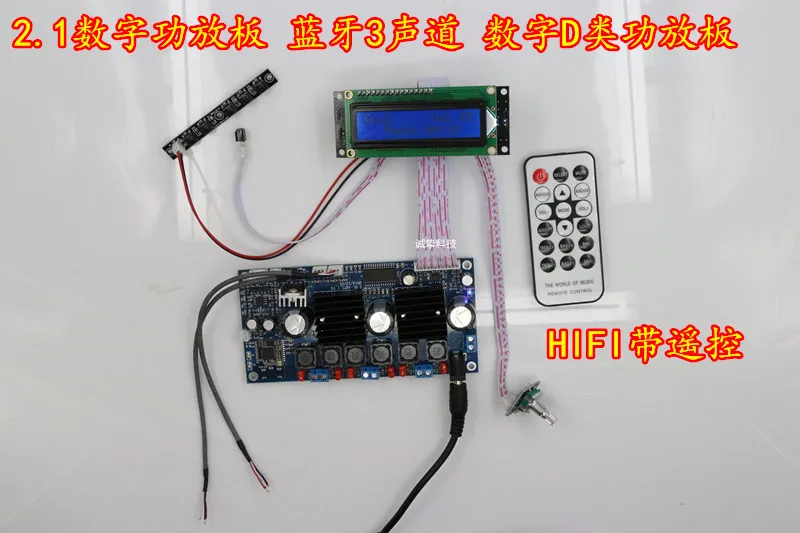

Цифровой усилитель сабвуфера с Bluetooth DC 12 24 В TPA3116D2 PT2313 50 Вт * 2 + 100 1 канала HIFI пульт

Цифровой усилитель сабвуфера с Bluetooth DC 12 24 В TPA3116D2 PT2313 50 Вт * 2 + 100 1 канала HIFI пульт

[Xlmodel]-[custom]-[8888]

Более подробная информация

Введение:

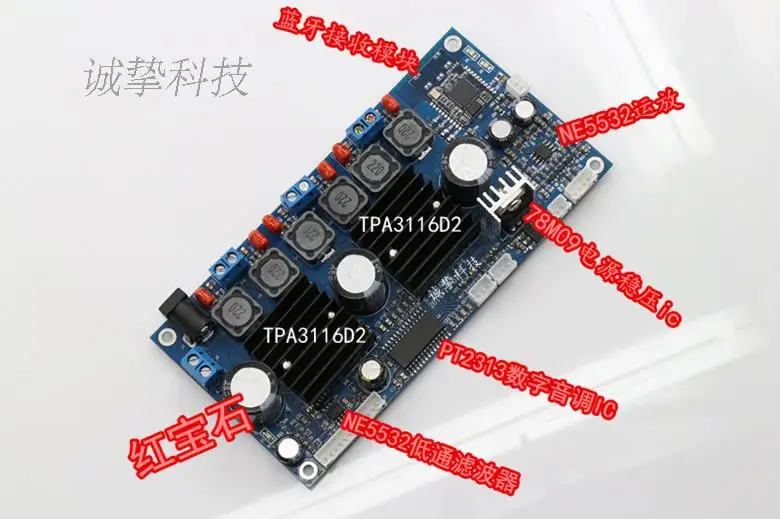

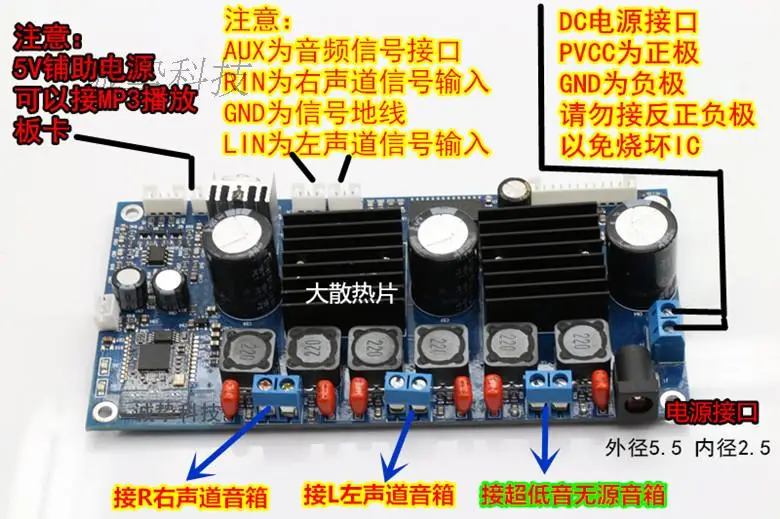

1: использование 2 шт TPA3116D2 высокопроизводительный цифровой усилитель мощности, один шт: параллельное мостовое соединение, используется как выход сабвуфера; Другие шт: используется как левый и правый выход канала;

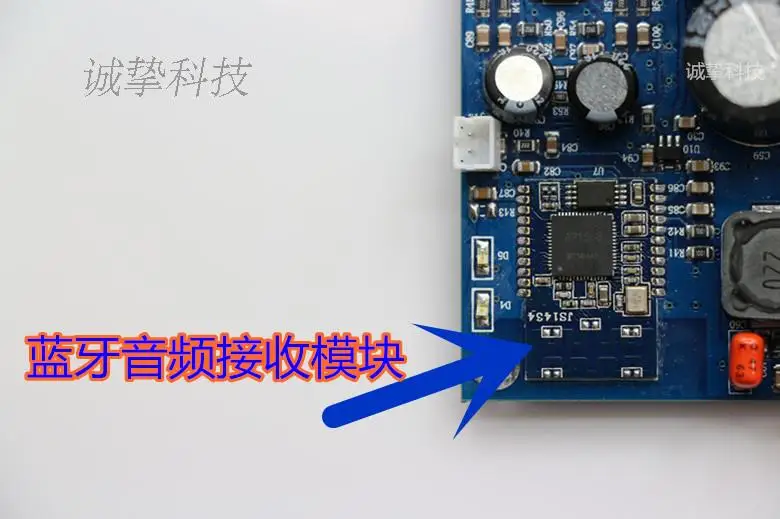

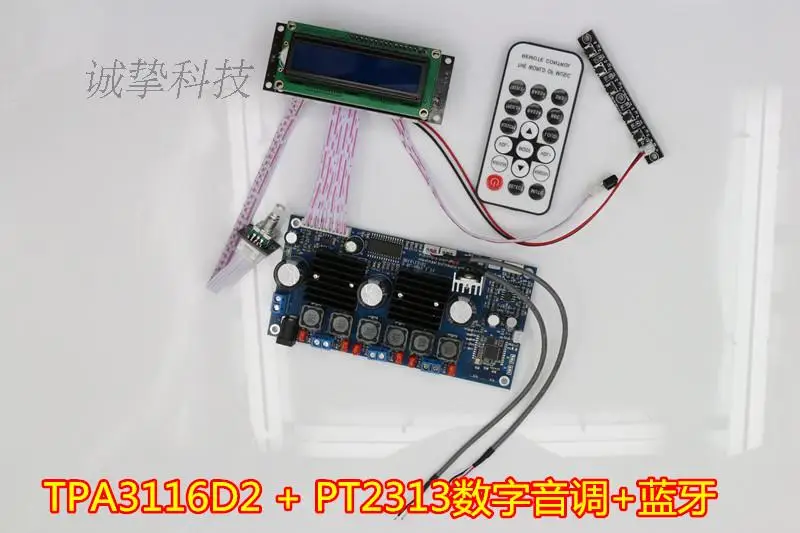

2: PT2313 Цифровой Тон, низкий пропуск и Bluetooth переднее использование NE5532. Bluetooth приемник с помощью 3,0 аудио выделенного модуля.

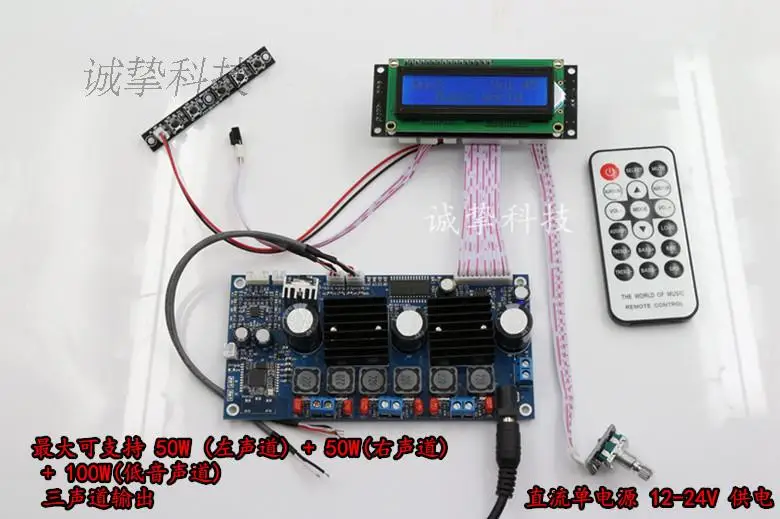

3: источник питания постоянного тока 12-24 В, до 50 Вт (левый канал) + 50 Вт (правый канал) + 100 Вт (сабвуфер). Эффективность до 90%.

4: защита от ударов.

Дизайн:

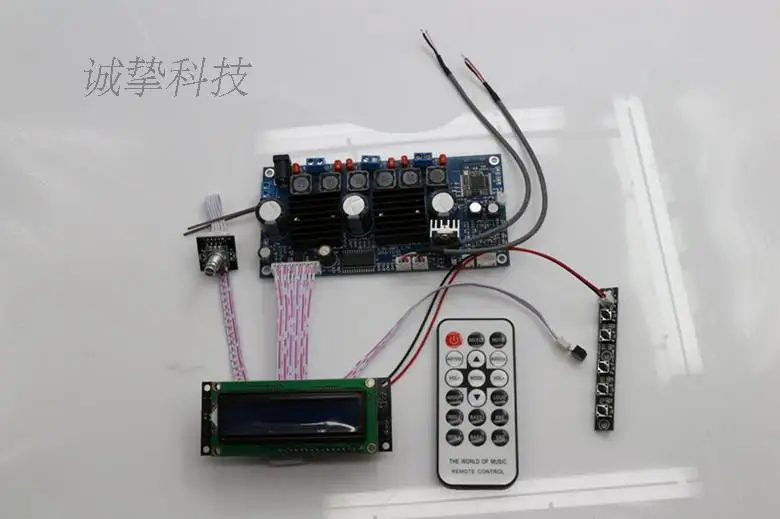

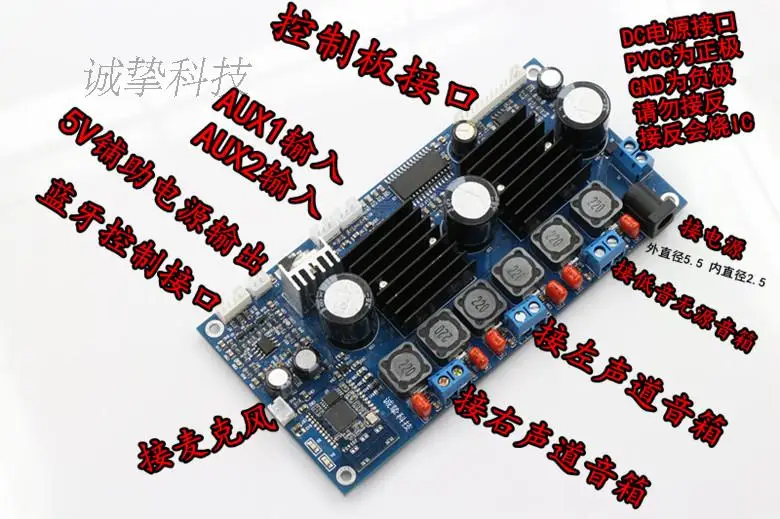

1. Увеличить PT2313 Цифровой Тон интегральную схему, для того чтобы достигнуть 3-сторонний выход аудио вход переменного тока, в том числе Bluetooth аудио приемник, 2 AUX вход переменного тока, поддержка с высокой регулировки баса, сабвуфер, независимая регулировка, использование жидкокристаллического дисплея, с удаленным управлением или ключевой операцией очень проста в использовании, сделай сам более класса, С управлением громкостью, бесшумным управлением, переключателем управления.

2. С дополнительным выходным питанием 5 В, вы можете получить доступ к MP3 плееру

3. Использование Большого теплоотвода, вы можете работать в течение длительного времени высокой мощности

4. С помощью рубинового большого фильтрующего конденсатора 3

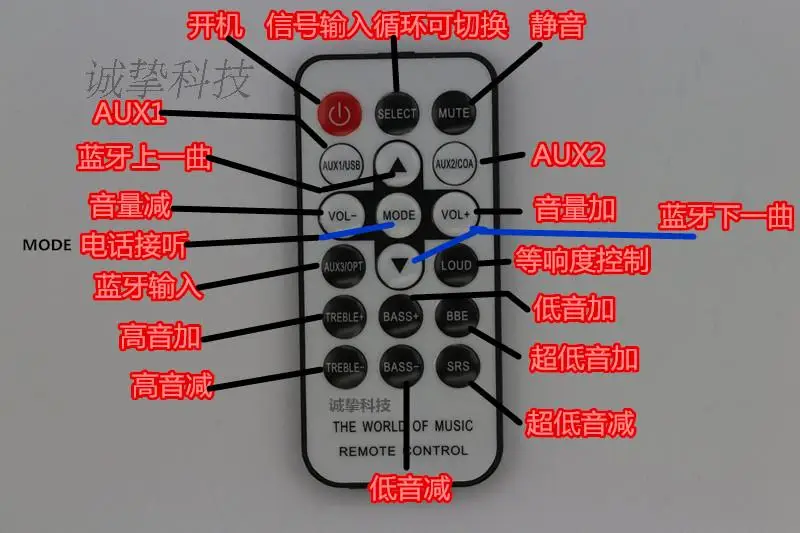

5. Установив линию управления, вы можете использовать пульт дистанционного управления для управления картой Bluetooth на следующем воспроизведении, чтобы приостановить вызов.

Основные технические параметры:

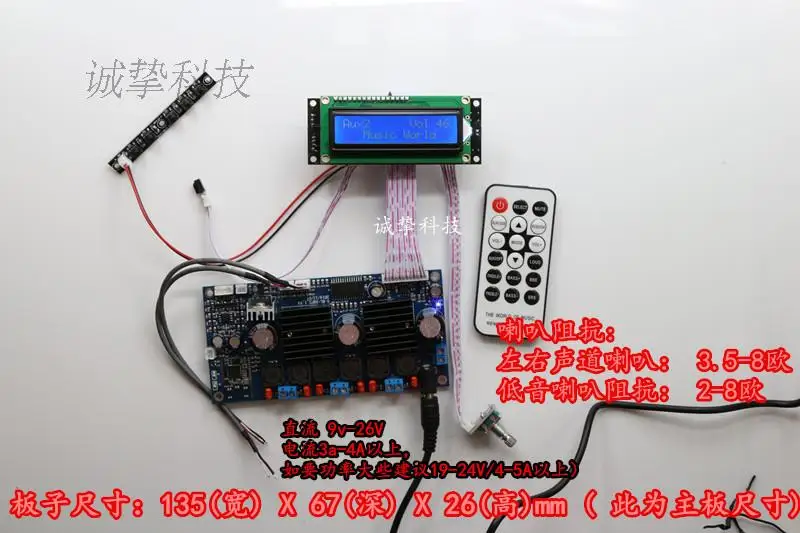

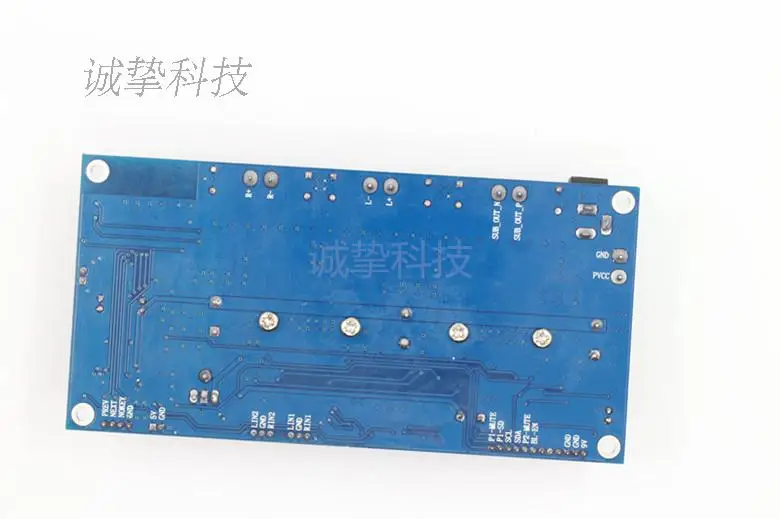

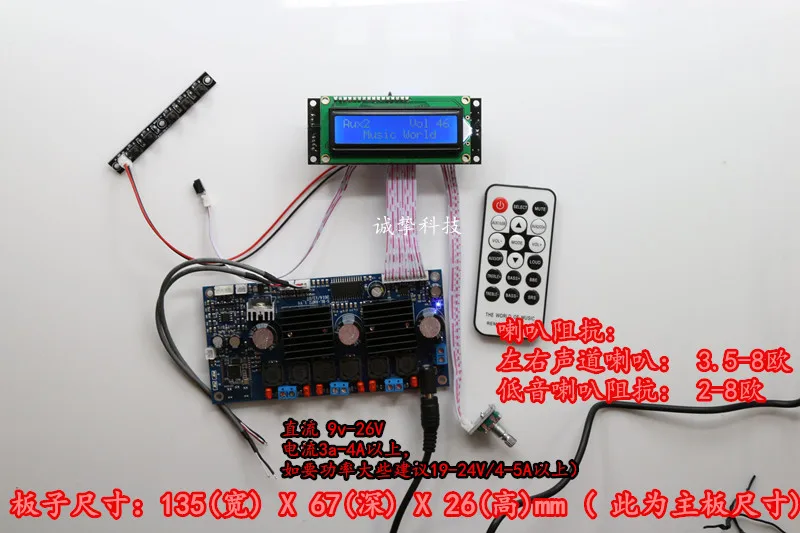

Размер платы: 135 (ширина) X 67 (глубина) X 26 (высота) мм (это размер материнской платы),

Широкий диапазон рабочего напряжения:

9-26 В постоянного тока (ток 3-4 а выше, если мощность больше рекомендованного 19-24 В/4-5A выше),

Чувствительность аудиовхода: 500 мВ,

Частотный диапазон отклика: 20 Гц-20 кГц,

Рог сопротивление:

Левый и правый канал динамик: 3,5-8 Ом, сабвуфер, импеданс: для детей от 2 до 8 лет, Ом,

Максимальная выходная мощность:

50 Вт (левый канал) + 50 Вт (правый канал) + 100 Вт (басовый канал),

Выходная мощность левого и правого канала:

12 В/10 + 10 Вт (8 Ом) /> 15 + 15 Вт (4 Ом),

15 в/15 + 15 Вт (8 Ом) /> 25 + 25 Вт (4 Ом),

19 в/23 + 23 Вт (8 Ом) /> 40 + 40 Вт (4 Ом),

22-24 В/> 32 + 32 Вт (8 Ом) /> 50 + 50 Вт (4 Ом),

Выходная мощность сабвуфера:

12 В/10 Вт (8 Ом) / > 19 Вт (4 Ом) / > 22 Вт (3 ом) / > 30 Вт (2 Ом)

15 в/> 15 Вт (8 Ом) / > 29 Вт (4 Ом) / > 39 Вт (3 ом) / > 50 Вт (2 Ом)

19 в/> 24 Вт (8 Ом) / > 48 Вт (4 Ом) / > 60 Вт (3 ом) / > 75 Вт (2 Ом)

24 В/> 38 Вт (8 Ом) / > 75 Вт (4 Ом) / > 95 Вт (2-3 ом).
