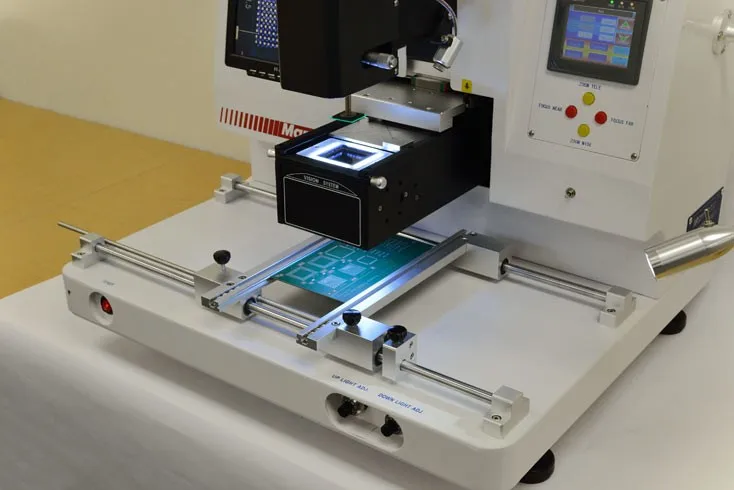

Оригинальная автоматическая машина Shuttle star устройство для захвата и установки BGA

Оригинальный челнок звезда FP-100 сплит-видения BGA mounter автоматическая машина BGA выбор и место машина

Видео:
Http://v.youku.com/v_show/id_XMTIxOTkwMzYw.html


Технические характеристики
Место происхождения:
Гуандун, Китай (материк)
Фирменное наименование:

Партномер:
FP-100
Компонент Размеры:
70x70 мм
Сертификат:
CE & FDA & ISO
Гарантия:
1 год
Применение:
Размещение BGA, установка с выравниванием
Точность размещения:
± 0,05 мм
Диапазон регулировки оси X и оси Y:
± 6,5 мм
PCB Размеры:
20x20 мм (0,75 "x 0,75") до 350x400 мм (13,75x15,75 ")
PCB Толщина:
0,3 до 3 мм (0,01 "x 0,125")
Напряжение:
110V/220V
Размеры (ДхШхВ):
600x500x500 мм
Упаковка & Доставка
Детали упаковки:
Стандартный чехол из фанеры, без необходимости фумигации
Детали доставки:
Для детей возрастом от 5 до 10 дней

Описание продукта:
Точное крепление BGA, & micro;BGA, CSP, флип-чипы и тонкий шаг QFPs

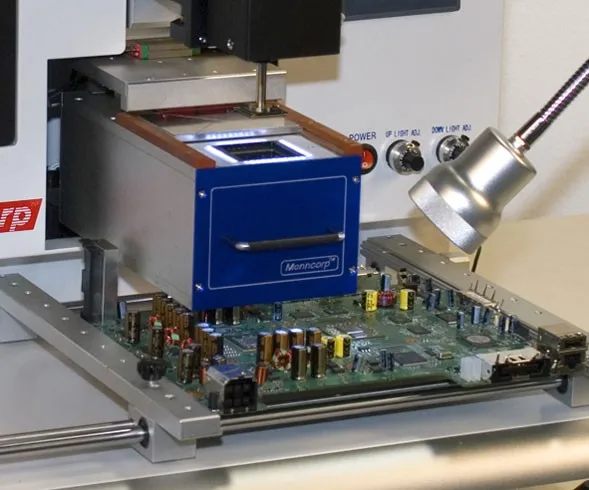

Добавьте высокоточные возможности размещения для ручного монтажа поверхности с помощью системы установки SMT Shuttle star FP-100 split-vision. Идеально подходит для использования в прототипах и низкообъемном производстве сборок, требующих точного размещения шариковой сетки и компонентов тонкого шага.

Детали


Точное выравнивание труднообрабатываемых на соответствие устройства

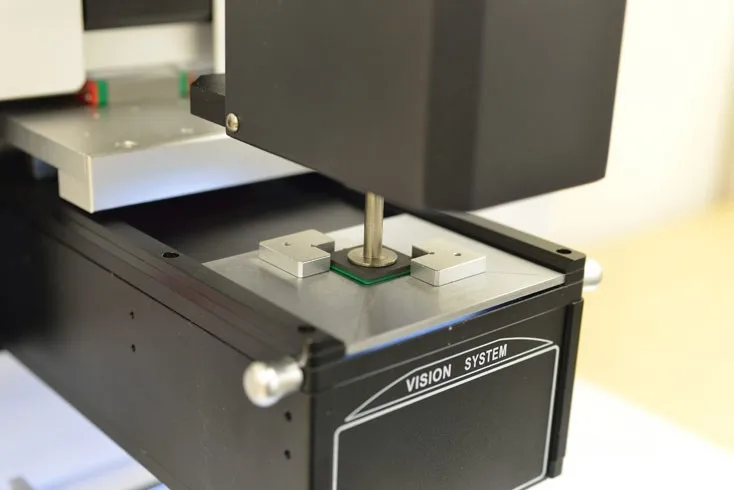

Оптика Split vision обеспечивает одновременное, накладываемое представление о проводах компонента и прокладках PCB на ЖК-дисплее высокой четкости FP-100, что обеспечивает высокую точность выравнивания BGAs, & micro;BGAs, CSPs, флип-чипы и устройства QFP с тонким шагом до 70x70 мм. Ультра-точные регулировки возможны на осях X, Y и Ø. Система видения обеспечивает выход в реальном времени, так что операторы могут наблюдать за перемещением компонента в выравнивание. После выравнивания компонент плавно и мягко опускается на печатную плату.
Полуавтоматическая система аккуратно размещает детали
Скорость и высота оси Z (регулируется по высоте компонента) контролируются PLC шаговым двигателем. Независимые настройки скорости регулируют движение головы вверх и вниз, чтобы обеспечить контролируемую скорость вниз-хода и более быстрые штрихи вверх, что обеспечивает более высокую пропускную способность.
Улучшение качества и надежности продукции в собранных вручную печатных плат
FP-100-это высокоценное, доступное и Автономное решение для размещения жестких и тонких компонентов шаг в ручном, прототипировании или ремонте монтажных работ.

Особенности
FP-100 Разделение ночного видения Placer Особенности
-Точное выравнивание и размещение BGAs, & micro;BGAs, CSPs, QFPs с тонким шагом и другими сложными частями

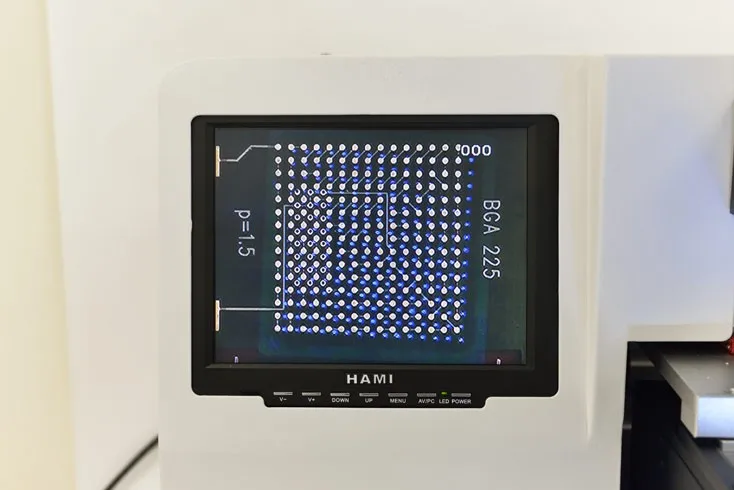

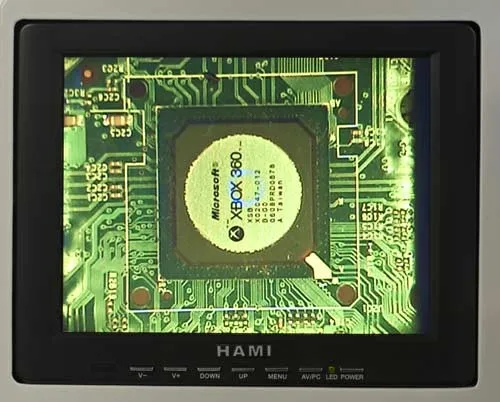

-ЖК-дисплей высокой четкости показывает отображение в реальном времени компонентов, накладываемых на
Печатные платы для точного выравнивания
-- Сверхтонкая Регулировка оси X, Y и Ø
-- Контролируемая PLC высота и скорость размещения

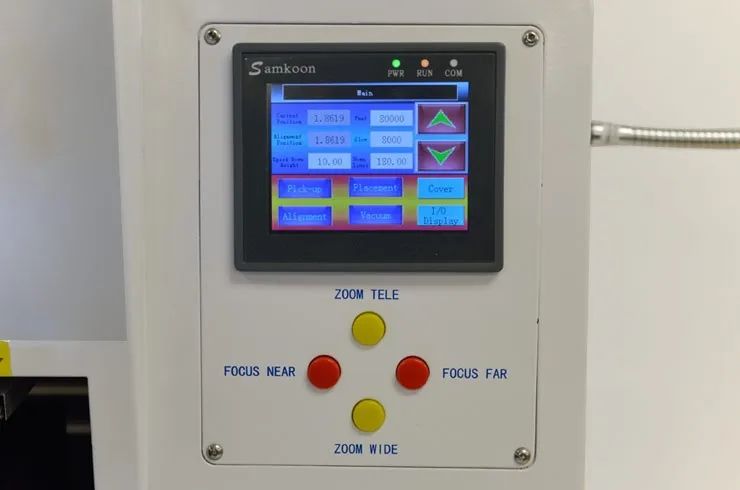

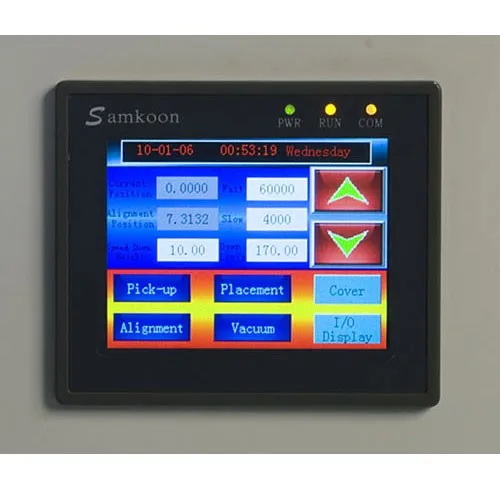

-Интерфейс сенсорного экрана для настройки и программирования
-Независимые настройки скорости для движения вверх и вниз головы
-- Прецизионная направляющая для оси Z рельсы для плавного движения
-- Для печатных плат до 350 мм x 400 мм (13,75 "x 15,75")

FP-100 система установки сплит-видения включает в себя:


-- Split-vision optics
-- ЖК-дисплей высокой четкости
-- Сверхтонкая Регулировка оси X, Y и Ø
-- Прецизионная направляющая для оси Z рельсы
-- Вакуумный позиционер компонентов
-- Управление ПЛК для оси Z
-- Держатель платы
-Светодиодный рабочий светильник


Упаковка & Доставка



Наши услуги

1 год гарантии по всему миру

Shuttle Star предлагает бесплатное обучение операционному персоналу и обслуживанию в течение гарантии,
Но все расходы на путешествие и относительные расходы будут на счете покупателя, если они будут понесены.

Shuttle Star предлагает бесплатное пожизненное обслуживание в нашем офисе и обучение техническому обслуживанию
Через телефон, электронную почту и онлайн веб-камеру.

По гарантии, Shuttle Star отправляет запасные части клиенту и предоставляет всю стоимость
И фрахт, если какая-либо запасная часть сломана.

За пределами гарантии, стоимость Shuttle Star для запасных частей и фрахта для
Доставка будет на счет покупателя, если клиенту нужны наши запасные части.


Доставка
DHL, UPS, TNT, EMS, морем, воздухом, мы выберем самый дешевый для вас.
Как долго судите по городу
