Характеристики

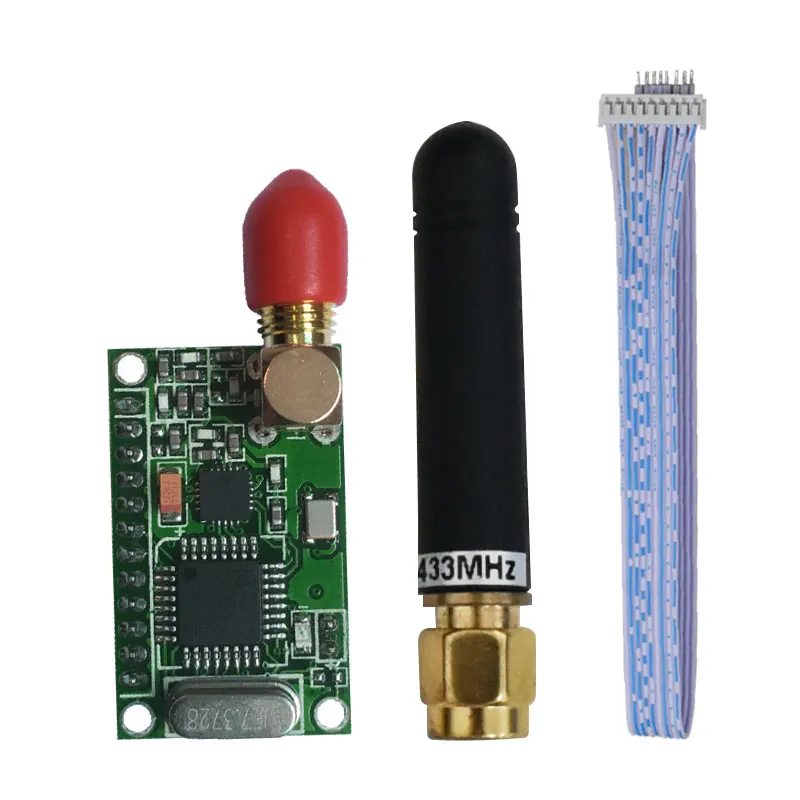

433mhz tranceiver 868 mhz Модуль ttl rs485 беспроводной rs232 передатчик rf приемника 38400bps
История изменения цены
*Текущая стоимость 5 902,16 / набор уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 7023.26 руб. | 7374.84 руб. | 7198.5 руб. |
| Aug-18-2025 | 6964.65 руб. | 7312.97 руб. | 7138 руб. |
| Jul-18-2025 | 5843.56 руб. | 6135.50 руб. | 5989 руб. |
| Jun-18-2025 | 6846.28 руб. | 7188.35 руб. | 7017 руб. |
| May-18-2025 | 5961.22 руб. | 6259.50 руб. | 6110 руб. |
| Apr-18-2025 | 6728.88 руб. | 7064.52 руб. | 6896 руб. |
| Mar-18-2025 | 6669.91 руб. | 7002.55 руб. | 6835.5 руб. |
| Feb-18-2025 | 6610.30 руб. | 6941.60 руб. | 6775.5 руб. |
| Jan-18-2025 | 6551.11 руб. | 6879.75 руб. | 6715 руб. |
Описание товара
При размещении заказа, пожалуйста, помогите подтвердить указанные ниже параметры, чтобы мы могли подготовить товары как можно скорее.
1. Напряжение:3,3 ~ 5.5VDC; 2. Требуемая скорость передачи данных (1200/2400/4800/9600/19200/38400bps); 3. Интерфейс (RS232/RS485/TTL); 4. Значение частоты (304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц);
Характеристики:
1 Технические параметры:
|
Частотный диапазон |
304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц |
|
Мощность передачи |
10 дБм |
|
Модуляция |
GFSK |
|
Скорость передачи данных RF |
1200 ~ 38400bps |
|
Интерфейс |
RS232 и RS485 и TTL |
|
Источник питания |
+ 3,3 ~ 5.5VDC |
|
Формат данных интерфейса |
8E1/8N1/801 |
|
Чувствительность приема |
-110dBm @ 1200bps/-105dBm @ 9600bps |
|
Полоса пропускания канала |
50 кГц @ 1200bps/100 кГц @ 9600bps |
|
Рабочая температура |
-40 ℃ ~ 80 ℃ (промышленный класс) |
|
Рабочая влажность |
От 10% до 90% относительной влажности, без конденсации |
|
Ток выбросов |
≤ 45 мА (макс. выходной ток не менее 100 мА) |
|
Ток приема |
≤ 25 мА |
|
Ток для сна |
≤ 5 мА |
|
Размер (Д/Ш/В) |
31,8X19,2X6,8 мм |
2 размера
3. Определение XZ-DT014 соединительного терминала:
XZ-DT014 обеспечивает 12 контактов (JP1)
|
Булавки |
Определения |
Описание |
Уровень |
Подключение к терминалу |
Примечание |
|
1 |
GND |
Наземный источник питания |
|
Наземный источник питания |
|
|
2 |
VCC |
Источник питания постоянного тока |
+ 3,3 ~ 5,5 В |
|
|
|
3 |
SET_EN |
Включить набор |
TTL |
|
|
|
4 |
RxD/RS-232 |
Конец приема серийных данных |
RS-232 |
TxD |
Ком2 |
|
5 |
TxD/RS-232 |
Конец передачи серийных данных |
RS-232 |
RxD |
Ком2 |
|
6 |
Сброс |
Сигнал сброса (вход) |
TTL |
Сброс отрицательного импульса |
|
|
7 |
Сон |
Контроль сна (вход) |
TTL |
Сигнал сна |
Высокий уровень сна |
|
8 |
TxD/TTL |
Конец приема серийных данных |
TTL |
RxD |
Ком1 |
|
9 |
RxD/TTL |
Конец передачи серийных данных |
TTL |
TxD |
Ком1 |
|
10 |
SGND |
Заземление сигнала |
|
|
Подключен к земле источника питания |
|
11 |
A /RS-485 |
Порт сигнала 485 |
RS-485 |
A /RS-485 |
Ком3 |
|
12 |
Б/RS-485 |
B порт сигнала 485 |
RS-485 |
Б/RS-485 |
Ком3 |
4.XZ-DT01X Частотная Таблица
|
Канал
|
XZ-DT013 (МГц)
|
XZ-DT014 (МГц)
|
XZ-DT018 (МГц)
|
XZ-DT019 (МГц)
|
|
0
|
304,5252
|
430,1618
|
853,0938
|
902,5248
|
|
1
|
305,3250
|
430,8378
|
853,8936
|
903,3246
|
|
2
|
306,1248
|
431,5138
|
854,6934
|
904,1244
|
|
3
|
306,9246
|
432,1898
|
855,4932
|
904,9242
|
|
4
|
307,7244
|
432,8658
|
856,2930
|
905,7240
|
|
5
|
308,5242
|
433,5418
|
857,0928
|
906,5238
|
|
6
|
309,3240
|
434,2178
|
857,8926
|
907,3236
|
|
7
|
310,1238
|
434,8938
|
858,6924
|
908,1234
|
|
8
|
310,9236
|
435,5698
|
859,4922
|
908,9232
|
|
9
|
311,7234
|
436,2458
|
860,2920
|
909,7230
|
|
10
|
312,5232
|
436,9218
|
861,0918
|
910,5228
|
|
11
|
313,3230
|
437,5978
|
861,8916
|
911,3226
|
|
12
|
314,1228
|
438,2738
|
862,6914
|
912,1224
|
|
13
|
314,9226
|
438,9498
|
863,4912
|
912,9222
|
|
14
|
315,7224
|
439,6258
|
864,2910
|
913,7220
|
|
15
|
316,5222
|
440,3018
|
865,0908
|
914,5218
|
|
16
|
317,3220
|
440,9778
|
865,8906
|
915,3216
|
|
17
|
318,1218
|
441,6538
|
866,6904
|
916,1214
|
|
18
|
318,9216
|
442,3298
|
867,4902
|
916,9212
|
|
19
|
319,7214
|
443,0058
|
868,2900
|
917,7210
|
|
20
|
320,5212
|
443,6818
|
869,0898
|
918,5208
|
|
21
|
321,3210
|
444,3578
|
869,8896
|
919,3206
|
|
22
|
322,1208
|
445,0338
|
870,6895
|
920,1204
|
|
23
|
322,9206
|
445,7098
|
871,4893
|
920,9202
|
|
24
|
323,7204
|
446,3858
|
872,2891
|
921,7200
|
|
25
|
324,5202
|
447,0618
|
873,0889
|
922,5198
|
|
26
|
325,3200
|
447,7378
|
873,8887
|
923,3196
|
|
27
|
326,1198
|
448,4138
|
874,6885
|
924,1194
|
|
28
|
326,9196
|
449,0898
|
875,4883
|
924,9192
|
|
29
|
327,7194
|
449,7658
|
876,2881
|
925,7190
|
|
30
|
328,5192
|
450,4418
|
877,0879
|
926,5188
|
|
31
|
329,3190
|
451,1178
|
877,8877
|
927,3186
|
5 настроек функции программного обеспечения:
Когда SET_EN установлен на низком уровне, через 10 мс он входит в состояние настройки. Когда SET_EN установлен высокий уровень, после 100ms он входит в рабочее состояние. Исправлено 9600, 8N1, настройки программного обеспечения будут сохранены при выключении питания.
Прочитайте текущий параметр. Например, исходный канал 0 канала, четкость и показывает следующее:
Входная команда:
|
ASCII |
$ R↙ |
|
Шестигранный |
24 52 0D 0A |
Возврат:
|
ASCII |
XZ-DT014(X) V10 Канал: 0 (канал: 0 ~ 31) Проверьте: 8e1 (паритет: Ровный паритет 8e1, четный паритет 8o1, Нет паритета 8n1) Скорость передачи данных: 1200 (скорость передачи данных: 1200 ~ 38400) Сон: закрытый (функция сна: закрытый, открытый) |
|
Шестигранный |
58 5A 2D 44 54 30 32 34 44 20 56 31 30 0D 0A 43 68 61 6E 6E 65 6C 3A 20 30 0D 0A 56 65 72 69 66 79 3A 20 38 65 31 0D 0A 42 61 75 64 20 72 61 74 65 3A 20 31 32 30 20 0D 0A 53 6C 65 70 3A 20 43 6C 6F 73 65 0D 0A |
● Номер канала записи:
Входная команда: «$ WC»-это команда канала записи, установленное значение 00 ~ 31
|
ASCII |
$ WC07↙ |
|
Шестигранный |
24 57 43 30 37 0D 0A |
Возврат:
|
ASCII |
Канал: 7 (Номер канала: 0 ~ 31) |
|
Шестигранный |
20 20 43 68 61 6E 6E 65 6C 3A 20 30 37 0D 0A |
Примечания: когда номер канала меньше 10 , 0 спереди не может быть опущен.
● Параметры четности записи
Входная команда: «$ WV»-это команда написания паритета, установленное значение N, O, E,
|
ASCII |
$ WVE↙ |
|
Шестигранный |
24 57 56 45 0D 0A |
Возврат:
|
ASCII |
Проверьте: 8e1 |
|
Шестигранный |
20 20 20 56 65 72 69 66 79 3A 20 38 65 31 0D 0A |
Примечания: означает, что 8 бит-это допустимые бит данных, 1 бит-старт, стоп-бит, N-это не контрольный бит четности, O-это нечетный контрольный бит четности, а E-даже контрольный бит четности.
● Параметры скорости передачи данных:
Входная команда: «$ WB»-это команда записи скорости передачи данных, установленное значение A, B, C, D, E, F,
|
ASCII |
$ WBD↙ |
|
Шестигранный |
24 57 42 44 0D |
Возврат:
|
ASCII |
Скорость передачи данных: 9600 |
|
Шестигранный |
42 61 75 64 20 72 61 74 65 3A 20 39 36 30 20 0D 0A |
Примечания: Установите скорость передачи данных на 9600bps. A, B, C, D, E, F означает 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps.
● Параметры настройки сна:
Входная команда: $ WS»-это команда записи, значение набора параметров: O, C,
|
ASCII |
$ WSO↙ |
|
Шестигранный |
24 57 53 4F 0D |
Возврат:
|
ASCII |
Сон: открытый |
|
Шестигранный |
53 6C 65 70 3A 20 4F 70 65 6E 20 0D 0A |
Примечания: O означает функцию открытого сна (открыть) C означает функцию закрытого сна (Закрыть).
● Запись ошибки команды:
Когда идентификатор, чтение и запись флагов, ошибка команды word, возврат:
|
ASCII |
Ошибка! |
|
Шестигранный |
45 72 72 6F 72 21 20 0D 0A |
При идентификаторе, чтении и записи флагов, командном слове справа, ошибке параметров команды, возврате:
|
ASCII |
Ошибка! |
|
Шестигранный |
(Командный флаг :) 45 72 72 6F 72 21 20 0D 0A |
