AМодуль цветного экрана высокочастотного источника сигнала DF4355

1. Характеристики модуля:

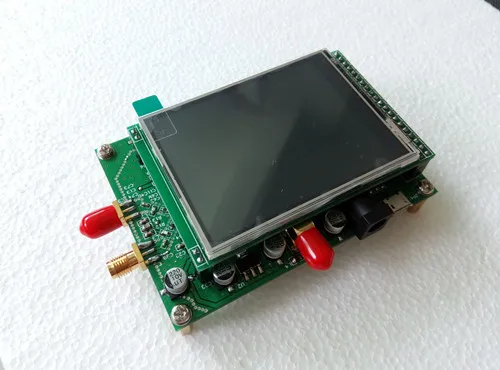

1, ADF4355 модуль является старшим инженером, чтобы приложить все усилия для создания, полностью относятся к официальной версии дизайна; PCB красивый внешний вид, макет и дизайн являются разумными, материал является модным;

2, Выход Частотный диапазон: 250 м-6,8 г, частота Разрешение 10 кГц;

3. Модуль может управляться: Управление выходным переключателем RF и контроль выходной мощности;

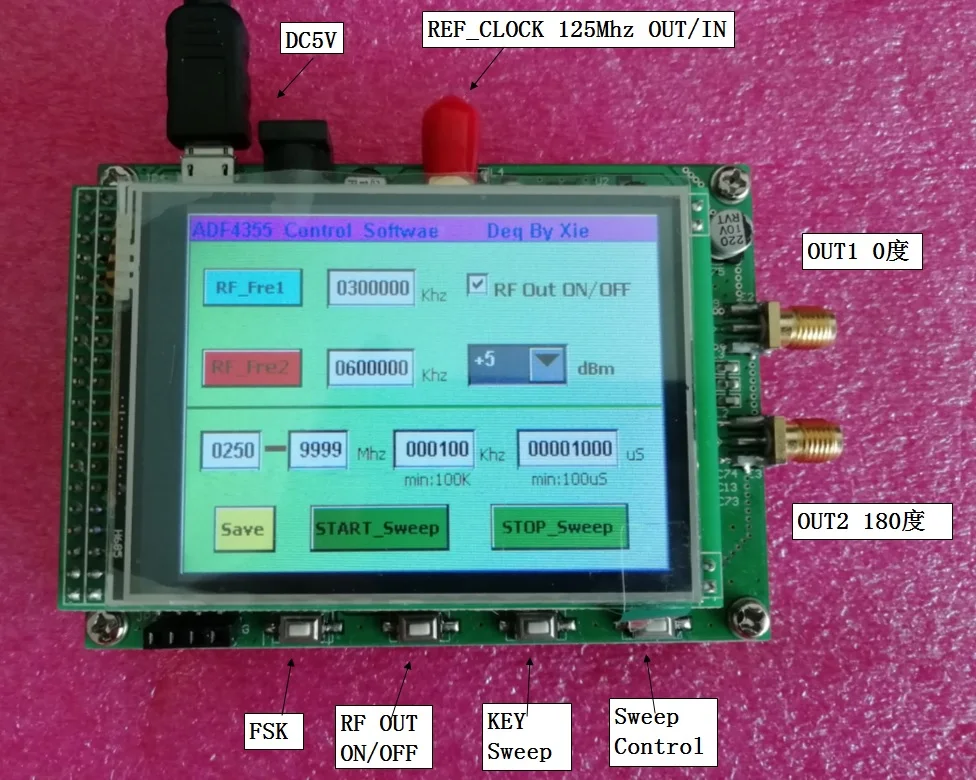

4, ключевая функция: 1, FSK (самый быстрый обрабатывающий сигнал 10 мс); 2, переключатель RF выход; 3, ключевая Частота развертки (одиночная Частота развертки); 4, контроль частоты развертки (частота развертки цикла);

5. Режим электропитания: блок питания 5 В, может быть напрямую питается от USB;

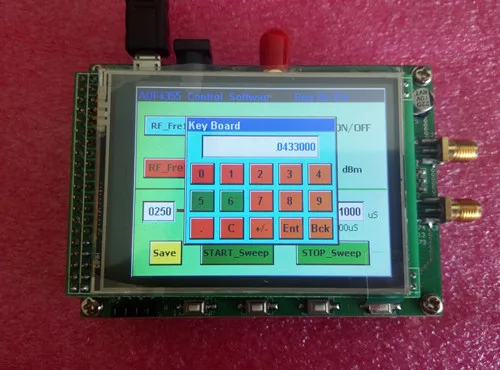

6, цветной экран, управление сенсорным экраном, может реализовывать точечную частоту, частоту развертки (Специальное предложение: предложение не отрывать защитную пленку на экране дисплея, потому что сенсорный экран-это экран сопротивления, соскабливание вызовет сбой функции касания).

7. Модуль имеет функцию сохранения для хранения и установки параметров.

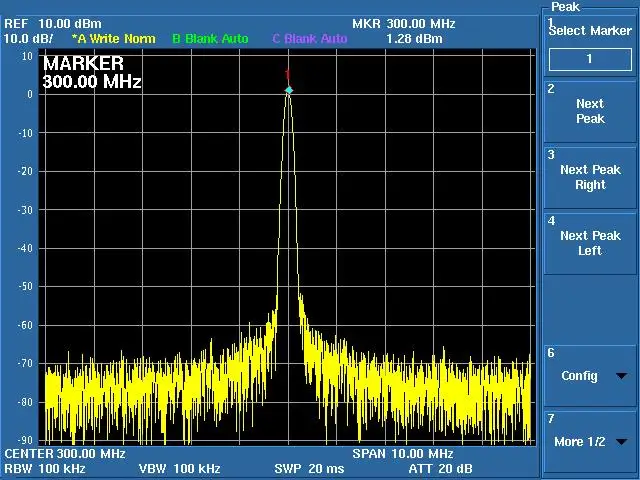

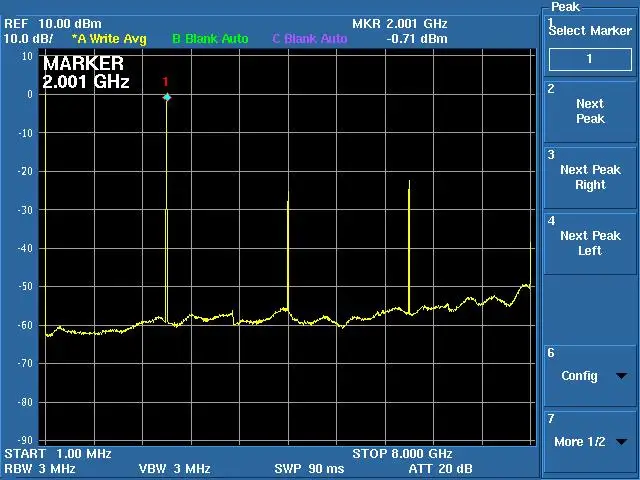

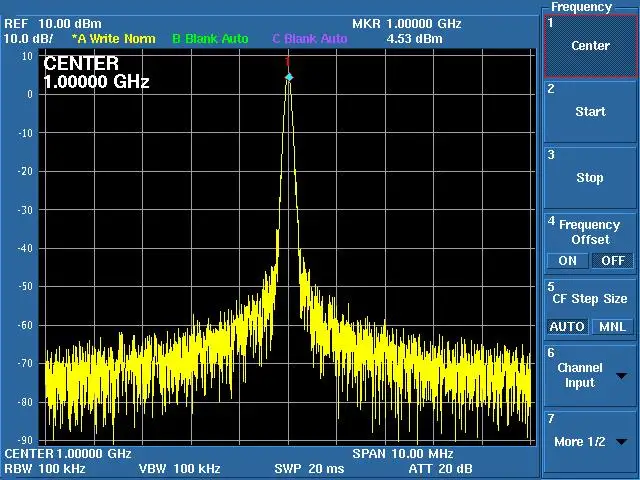

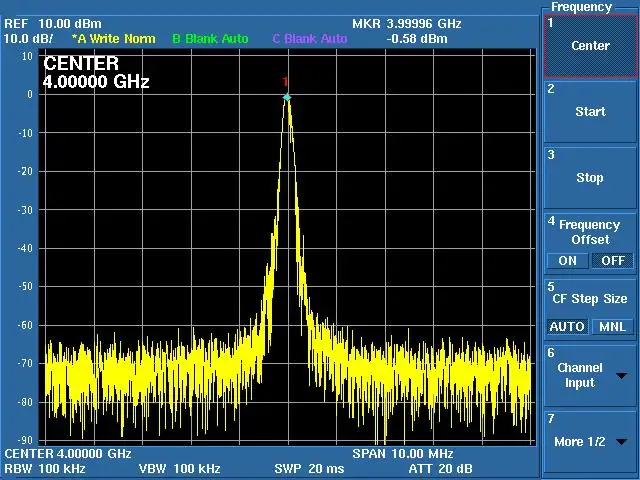

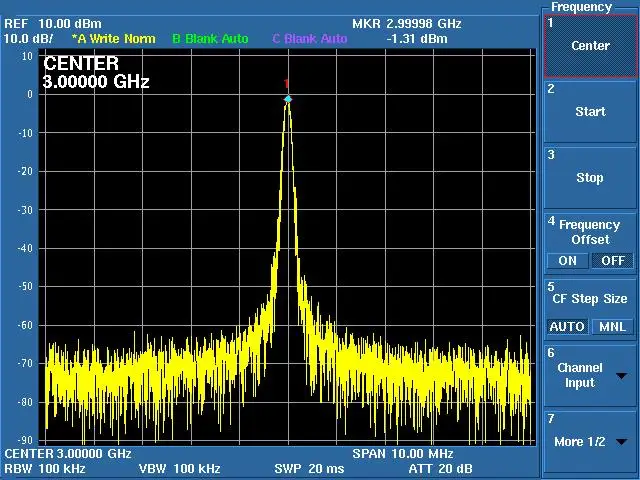

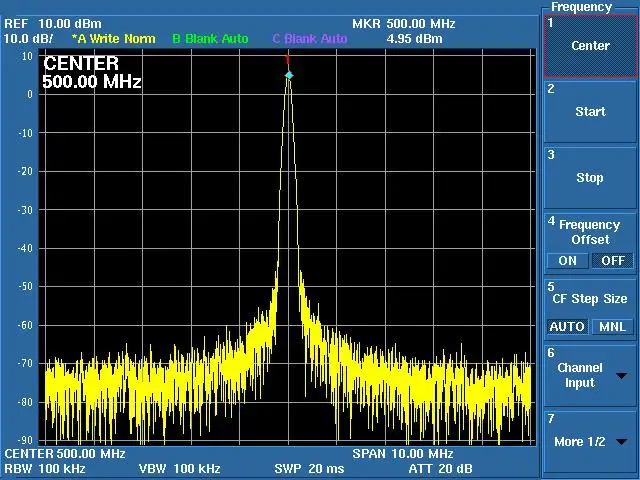

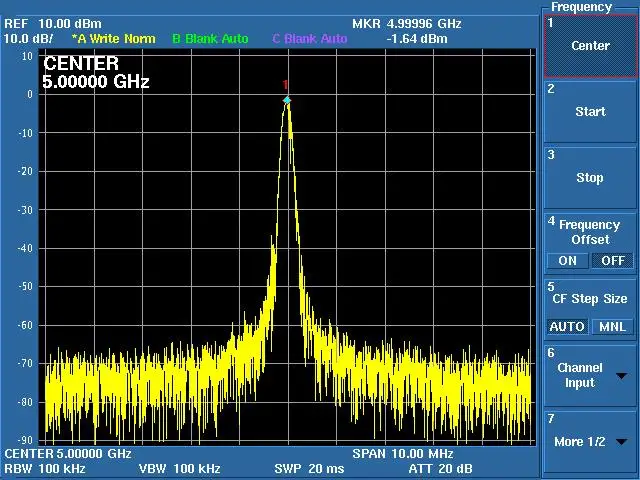

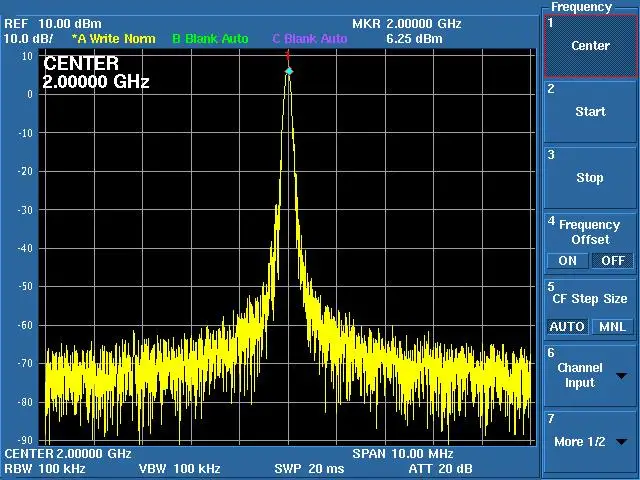

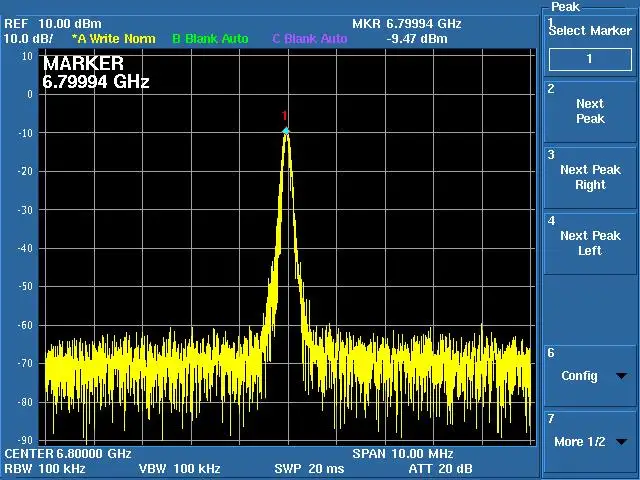

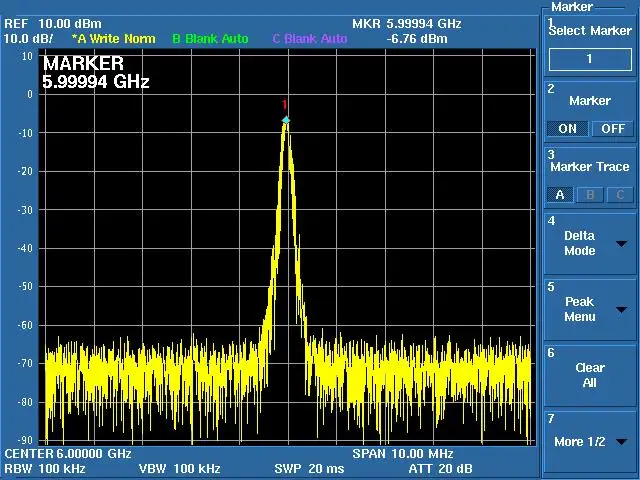

ДваИзмеренная Форма волны модуля

300 м

500 м

1 г

2G

3G

4G

5G

6 г

6,8 г

2G

Три. Применение модулей:

• Беспроводная структура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)
• Точка в точку/точка в многоточечную микроволновую связь
• Спутниковый/VSAT
• Испытательное оборудование/инструмент
• Генерация часов
• Источник сигнала UHF

Четыре.Комплект:

1, модуль ADF4355

2, USB line one

3. Предоставление: схематическая схема (PDF),Исходная программа не предоставляетсяПредоставить STM32 Драйвер ADF4355, другую информацию;

4. Соответствующие ссылки:

----------

Пять. Введение чипа:

Когда ADF4355 сочетается с внешним контурным фильтром и наружной частотой сравнения, может быть реализован фракционный N Частотный делитель или целочисленный N фазовый блокированный контур (PLL) Частотный синтезатор. Серия разделителей может работать на частотах от 54 МГц до 6800 МГц.

ADF4355 имеет интегрированный VCO, и его основной выходной Частотный диапазон 3400 МГц до 6800 МГц. Кроме того, частоту VCO можно разделить на 1, 2, 4, 8, 16, 32 или 64 Частотный делитель, поэтому пользователи могут генерировать частоту выхода RF до 54 МГц. Для приложений, требующих изоляции, РЧ выходной этап может быть отключен. Функция отключения звука может управляться как пин-кодом, так и программным обеспечением.

Все регистры на чипе управляются простым трехпроводным интерфейсом. ADF4355 использует аналоговый и цифровой усилитель мощности от 3,15 V до 3,45 V, и имеет подпиточный насос и Гун источника питания от 4,75 V до 5,25 V. Кроме того, ADF4355 имеет встроенный режим энергосбережения оборудования и программного обеспечения.

• • Частотный диапазон выхода RF: от 54 МГц до 6800 МГц
  • Фракционный N Частотный синтезатор и целое N Частотный синтезатор
  • Модуль 38 бит с высоким разрешением
  • Низкофазный генератор с регулируемым напряжением шума (VCO)
  • Программируемый выход деления частот 1/2/4/8/16/32/64
  • Аналоговый и цифровой формат источника питания: 3,3 V
  • Зарядный насос и мощность VCO: 5 В типичное значение
  • Логическая Совместимость: 1,8 в
  • Программируемый двухрежимный пречастотный разделитель: 4/5 или 8/9
  • Программируемая Выходная мощность
  • Функция отключения звука на выходе RF
  • Трехлинейный последовательный интерфейс
  • Моделирование и обнаружение цифровой блокировки
