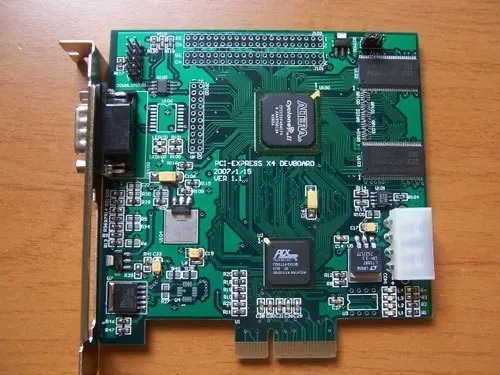

Макетная плата PCIS2800 макетная PCI EXPRESS X4 bus Development |



Сохраните в закладки:

Цена:67 342,29RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

Макетная плата PCIS2800 макетная PCI EXPRESS X4 bus Development |

История изменения цены

*Текущая стоимость 67 342,29 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-18-2026 80137.68 руб. 84144.47 руб. 82140.5 руб.
Feb-18-2026 79464.13 руб. 83437.11 руб. 81450.5 руб.
Jan-18-2026 66669.99 руб. 70002.88 руб. 68335.5 руб.
Dec-18-2025 78117.61 руб. 82023.70 руб. 80070 руб.
Nov-18-2025 68015.45 руб. 71416.96 руб. 69715.5 руб.
Oct-18-2025 76770.33 руб. 80609.46 руб. 78689.5 руб.
Sep-18-2025 76096.73 руб. 79901.75 руб. 77998.5 руб.
Aug-18-2025 75423.3 руб. 79194.44 руб. 77308.5 руб.
Jul-18-2025 74750.41 руб. 78488.40 руб. 76619 руб.

Описание товара

Макетная плата PCIS2800 макетная PCI EXPRESS X4 bus Development |


Советы дружбы:
Этот продукт не поддерживает возврат товаров, не добросовестно покупатели не принимают, пожалуйста, обойдите!

Введение продукта:

Плата эксперимента по разработке-интерфейс adoptedPCI-E X4The, который обеспечивает удобство для пользователя для разработки автономных 100availablefpga IOInput-output, пользователь может проектировать и применять Подключаемый модуль, например внешний. A/DData, обработка изображений и другие системные приложения, без необходимости forPCI-EThere слишком много понимания интерфейса. Префикс = O

PCI-EX4Чип интерфейса usedPLXCorporatePLX8114BB13BIFull supportPCI-E префикс = ST1 1,0 AProtocol, внешний интерфейс top support133MThe частота работы, 64 ширина битной шины для поддержки максимальной скорости передачи 1066mbyte/Second peak burst.

CoreFPGAChip adoptionALTERAA new companyCYCLONE2FPGASeries,EP2C35F484C8,Capacity35000A логический макро-блок, эквивалентный стандартному контуру логических ворот, speed-8The скорость скомпилированной системы может быть восстановлена на 100мгц;

Без chargeALTERA QUARTUS2 6 инструментов разработки CD-ROM;

Режим поддержки платы разработки

Параметры производительности:

FPGAИнтерфейс внешней шины поддерживает 8, 16, 32, 64 битную шину данных, которая может напрямую подключаться к ЦП, SDRAM, FIFO, SRAM, чипу внешнего интерфейса и другим устройствам. FPGAВнешнее расширение 32/64M байт 64 бит SDRAM, максимальная рабочая частота 133M, 8 word burst mode; FPGAУвеличения доступного пространства 100 пользователей ввода-вывода, Поддержка 1,8 V, 2,5 V, 3,3 V внешний ввода-вывода входной и выходной стандартов;

Фактическая эффективность передачи данных тест:

Плата разработки протестирована на следующем ПК и работает нормально через:

В тесте производительности используется режим максимальной передачи. Размер блока EachDMA составляет 512K байт, согласно среднему расходу потока 5 секунд, Количество блоков DMA, передаваемых в течение одной секунды, рассчитывается. ЦПМатеринская плата памяти чипсет операционная система DMARead (хост-память toPCI-EX4 стороне) DMA запись (PCI-EX4 конец к хост-памяти) P4 2,8G 512M DDR2 945PL 800FsbWINXP 340 Мбит/сек. 450мб/сек. Область применения:

Промышленная передача данных a/d, d/aData трансформация, обработка данных;

Multiple232/485 расширение, нет необходимости в external16C550,1C6Maximum availability12Serial port,

Inside16C550TheFIFOaccessible1Kbyte;

Мультиплексный переключатель количество входного/выходного расширения, расширяемый to64road;

PCIБуфер данных, шифрование данных;

Промышленный контроль;

Содержание CD-ROM:

FPGAВнутренний полный дизайн исходного кода и инструкции по эксплуатации;

Полный дизайн исходного кода водителя и инструкции по эксплуатации;

PCI-EСхема определяет данные документа.

Схема схемы и файлы pcblibrary.
