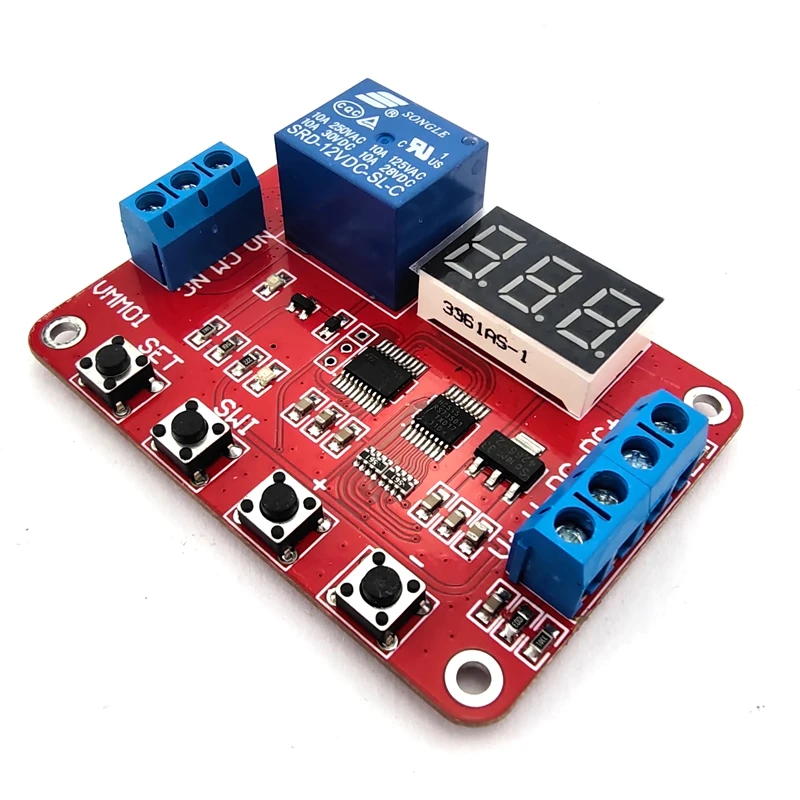

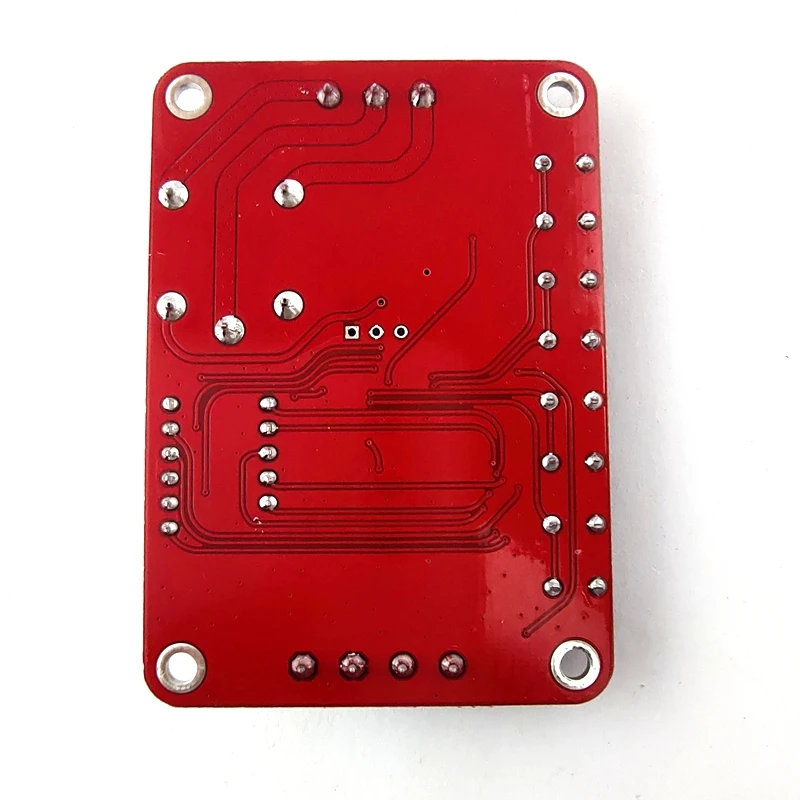

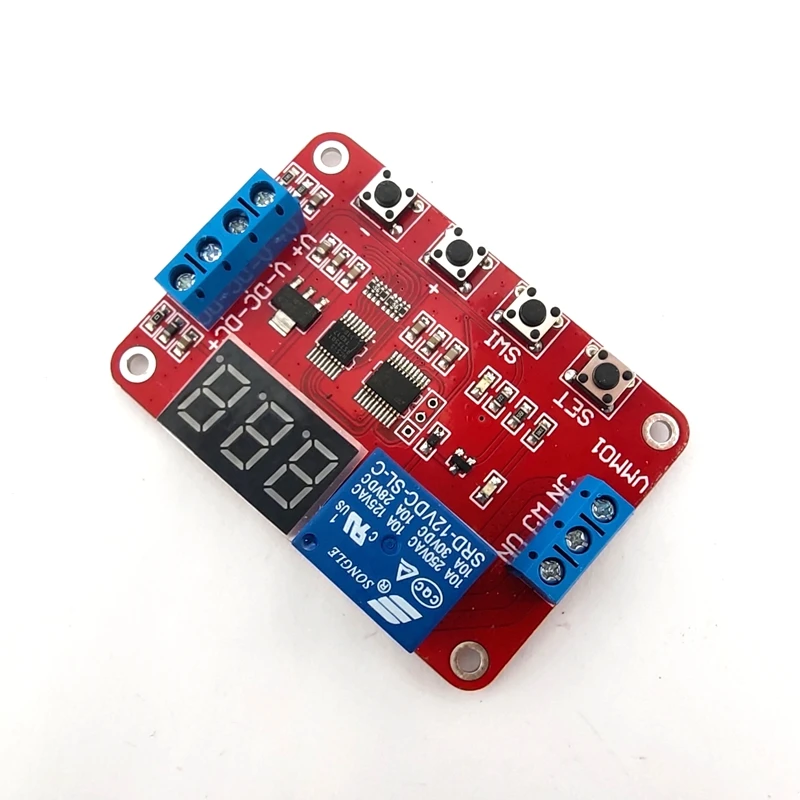

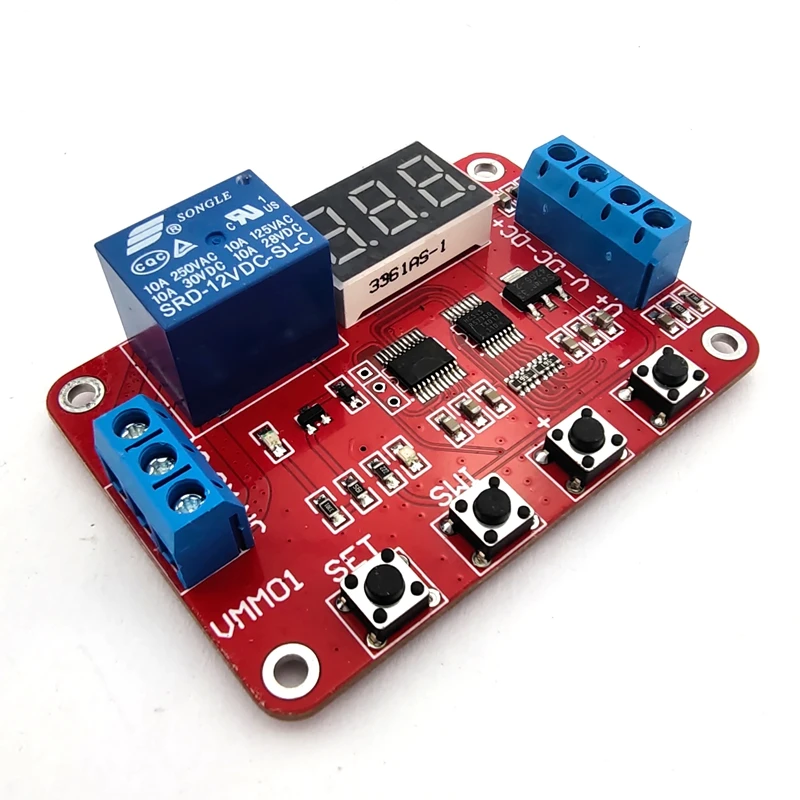

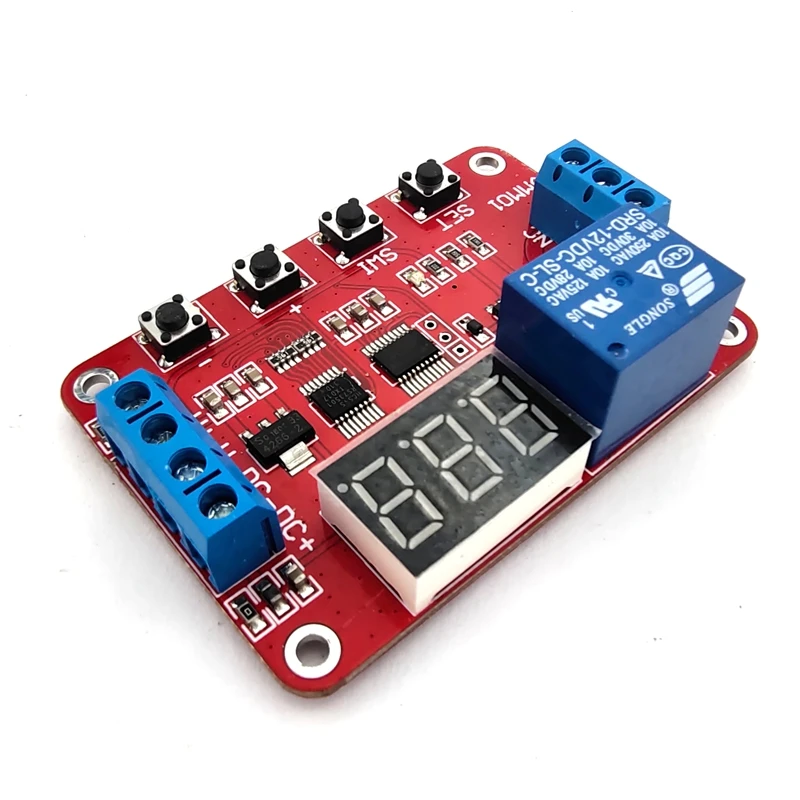

VMM01Модуль измерения напряжения/Компаратор напряжения/мониторинг напряженияРелейный модуль

(Можно выбрать 5 В, 12 В, 24 В)

VMM01МодульнаяЭто многофункциональный контроллер контроля напряжения. Промышленный микроконтроллер используется в качестве основного блока управления. Он имеет широкий диапазон измерений и высокую точность. Контроллер предустанавливает 5 различных функцийОн может быть широко использован в различных случаях измерения напряжения и контроля.

Характеристика:

1. Обеспечить 5 функций для пользователей, чтобы выбрать, чтобы удовлетворить больше потребностей приложений;

2. Пользователь может установить верхний предел напряжения и низкое напряжение.

3. Диапазон измерения DC 0-100V, и точность измерения: +/-0,1 V.

ЧетыреРазмер модуля: 68*48*20 мм;

ПятьМодуль использует большой терминал тока;

6Добавьте функцию автоматического энергосбережения. Пользователи могут настроить самостоятельно.

7Все параметры настройки могут быть автоматически сохранены и содержимое не потеряно.

Функция модуля

Функция 1:Измерение напряжения: выберите эту функцию, реле не будет действовать, цифровая трубка Отображает текущее измерительное напряжение;

Функция 2:Мониторинг зарядки: Когда измеренное напряжение ниже заданного напряжения V1 и V2, реле поглощается, напряжение выше, чем у V1 и V2, И реле отключено.

Функция 3:Мониторинг разрядки: Когда измеренное напряжение выше заданного напряжения V1 и V2, реле поглощается, напряжение ниже, чем в T1 и T2, И реле отключено.

Функция 4:Всасывание в интервале: когда измерительное напряжение находится между V1 и V2, реле будет тянуть, и реле будет отключено в других случаях.

Функция 5:Из интервала всасывания: Когда измеренное напряжение ниже, чем заданное напряжение V1 и V2, или измеренное напряжение выше, чем предположенное напряжение V1 и V2, реле все поглощаются; другие Чехлы отключены.

Теплая подсказка: контроллер автоматически определяет заданное напряжение V1 и V2 в соответствии с различными функциями, которые являются верхним предельным напряжением, что является более низким предельным напряжением, И пользователю не нужно запутывать, кто маленький, кто первый.

Два руководства по эксплуатации Описание

См. Руководство пользователя

ТриЭлектрические параметры

Рабочее напряжение: 5 В постоянного тока, 12 В, 24 В три дополнительных (не должно превышать Номинальное напряжение +/-10%).

Рабочий ток: 5 В меньше 90 мА (реле менее 12 мА, когда действие не выполнено, закрывающий дисплей составляет менее 3 мА).

12 В меньше 50 мА (реле менее 12 мА, когда действие не выполнено, закрывающий дисплей менее 3 мА).

24 В меньше 35 мА (реле менее 12 мА, когда действие не выполнено, закрывающий дисплей менее 3 мА).

Рабочая температура: рекомендуется-20 °C -60 °C (Предельный Диапазон-30 °C -70 °C)

Диапазон измерений:Рекомендуется-30 °C -120 °C (Предельный Диапазон-40 °C -125 °C)

Грузоподъемность: Максимальная грузоподъемность релейных открытых портов: DC 0-30 в/10A, AC 0-250 В/10A

Максимальная грузоподъемность реле нормально закрытого порта: DC 0-28 в/10A, AC 0-125 В/10A

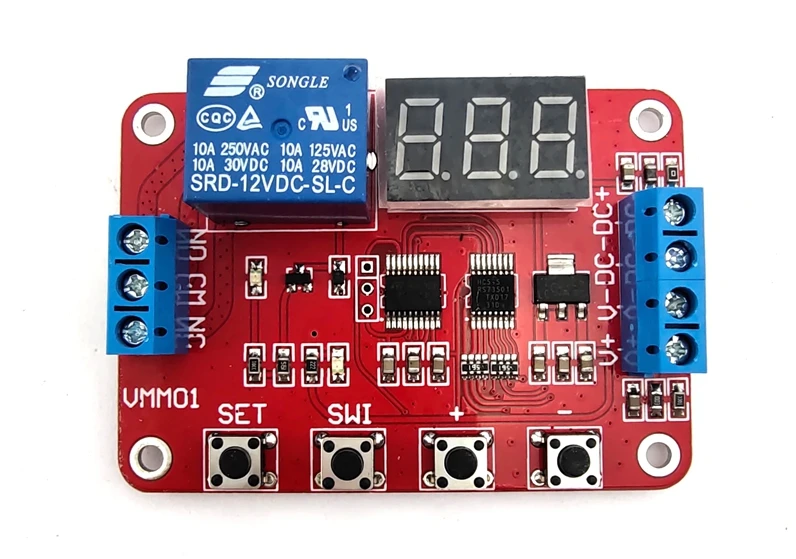

ЧетыреИнтерфейсный модуль

Входное напряжение модуля:Есть 4 проводных интерфейса, все интерфейсы имеют Проводные клеммы, что удобно для пользователей.

1, DC +: DC источник питания

2, DC-: DC источник питания отрицательный полюс

3, V +: измерение положительного полюса напряжения

4, V-: измерение отрицательного электрода напряжения

Нагрузки реле выходЕсть 3 проводных интерфейса и все интерфейсы имеют терминальные терминалы

1, нет: реле часто открывает интерфейс, реле приостанавливается перед вытягиванием, а затем сокращает соединение с COM.

2, COM: общий интерфейс реле

3, NC: реле, как правило, закрыто, реле короткое до COM, прежде чем оно вытягивается.
