Портативный радиочастотный анализатор спектра Arinst Explorer SSA R2 (35 МГц 6200 МГц) с

ПересылкаРоссия WArehouse

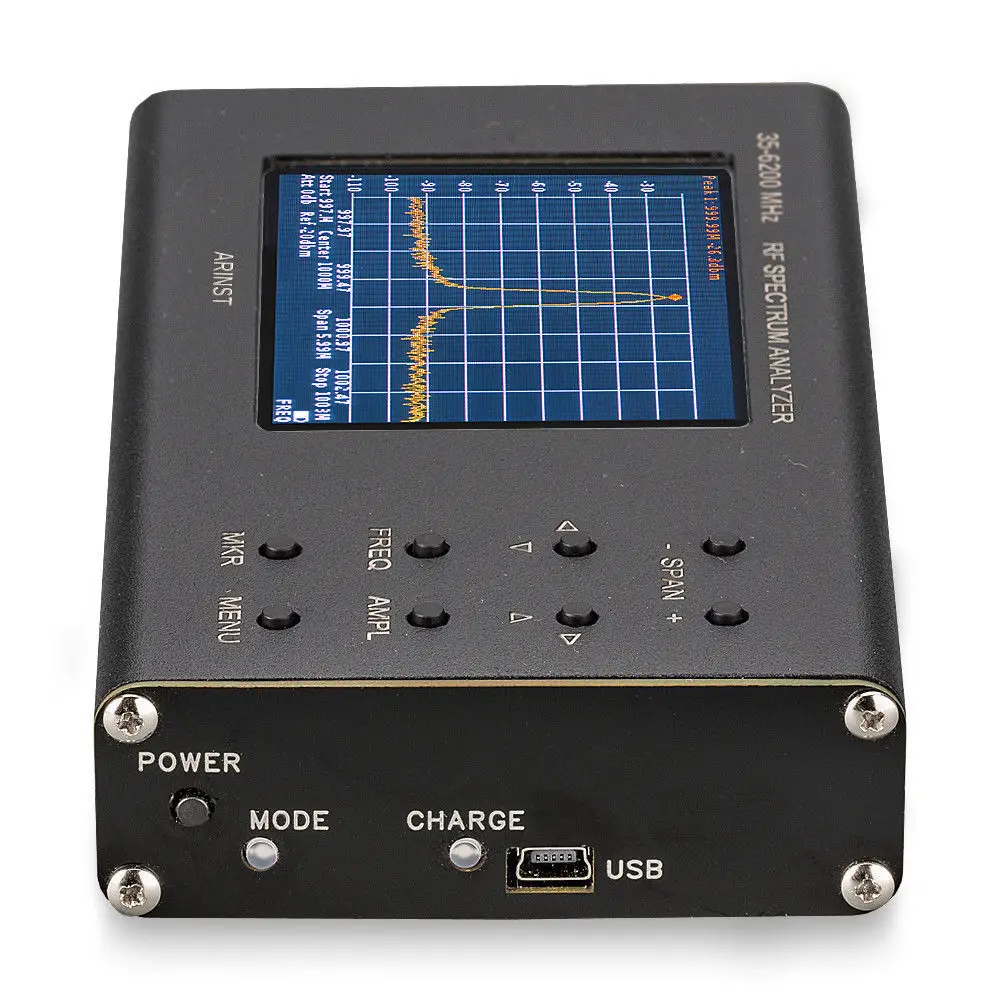

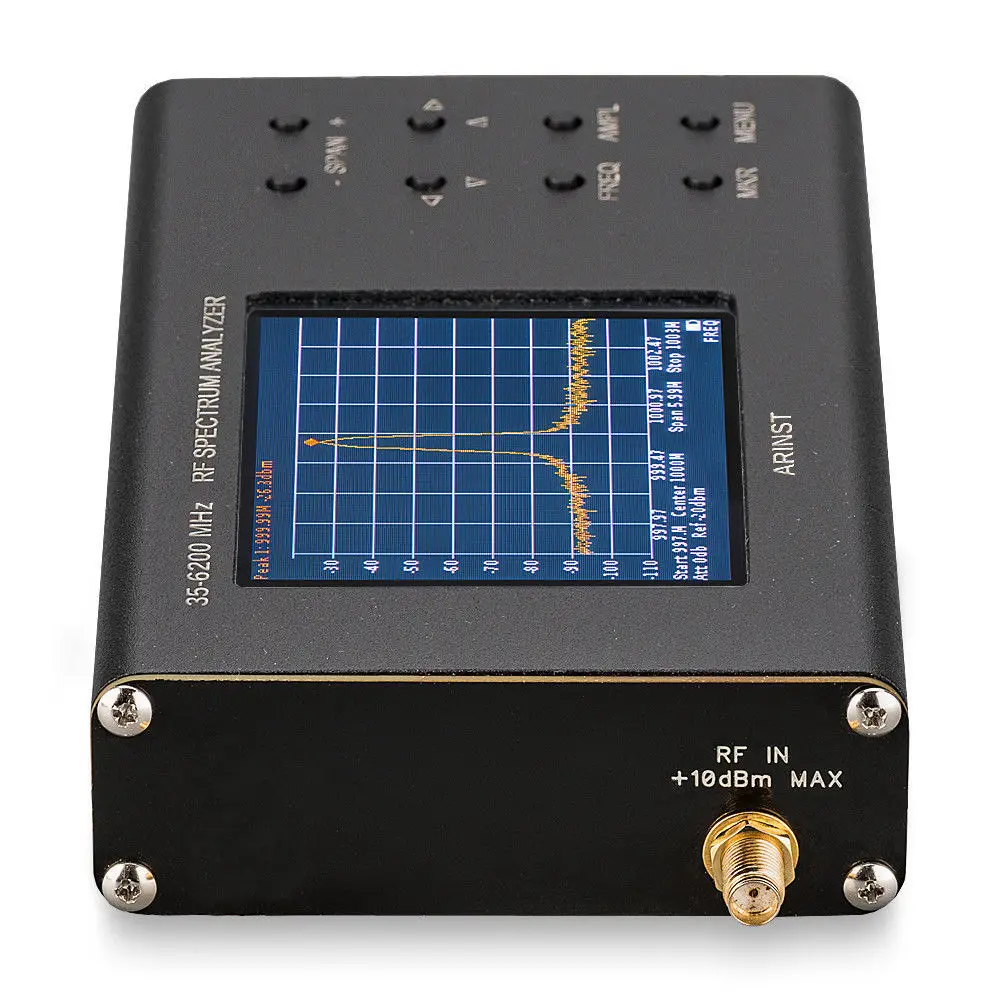

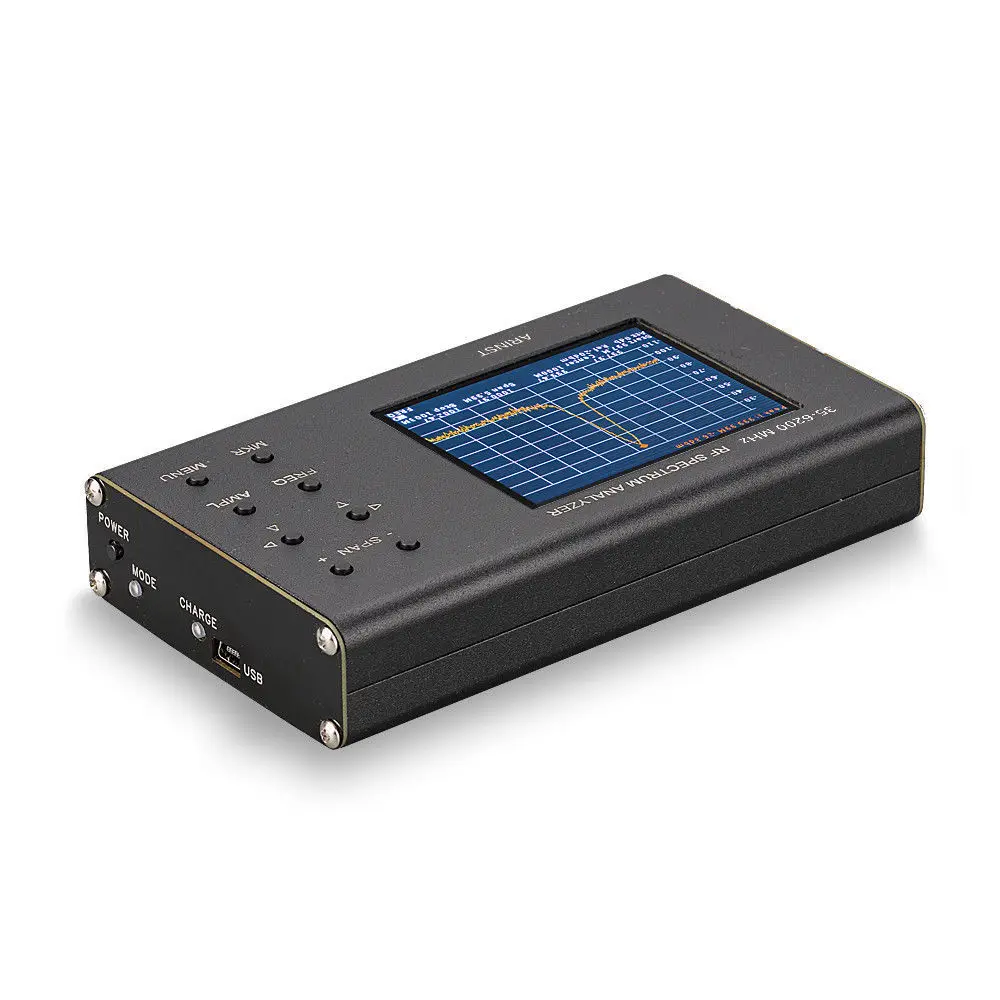

Портативный анализатор спектра Arinst SSA R2

Arinst ССС R2 являетсяЛегкий портативныйАнализатор панорамного спектра предназначен для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц. Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса.

Анализатор спектра способен найти амплитуду сигнала для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других.

Вы можете скачать инструкции здесьWww.arinst.net/files/Manual-Spectrum_Analyzer_Arinst_SSA-TG_R2-ENG.pdf. Эта инструкция написана для старшей модели, но в основных частях подходит для этого устройства.

Применение

Arinst SSA R2 в Основном предназначен для полевой эксплуатации. Устройство имеет прочный и светильник с низким энергопотреблением. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.

Например, с помощью устройства вы можете выполнять следующие операции:

• Установите внешнюю антенну на базовую станцию
• Для проведения быстрого анализа радиочастотных сред
• Проверьте Правильность Работы ретранслятора сотовой связи

Принцип работы

Анализатор спектра представляет собой портативное устройство, которое подключено к измеренной цепи и имеет независимый источник питания. Устройство имеет 3,2 "цвет резистивный экран для отображения сигнала спектра, а также для того, чтобы управлять устройством.

Устройство управляется одним из трех способов:

• С помощью кнопок и сенсорного экрана на устройстве.
• С помощью смартфона или планшета на базе Android.
• ПК или ноутбук с операционной системой Windows

Данные между анализатором и смартфоном/планшетом/ПК передаются через Bluetooth или USB-кабель. Диапазон Bluetooth составляет до 10 м (пароль для подключения через Bluetooth: 1234).

Все измеренные данные отображаются в режиме реального времени на экране устройства или смартфона/планшета/ПК.

Вы можете установить программное обеспечение анализатора для управления смартфоном или планшетом из Google Play (Play.google.com/store/apps/details?id=com.arinst.ssa) Или загрузкиWww.arinst.net/download-apk.php

Вы можете загрузить программное обеспечение анализатора для управления ПК или ноутбуком сWww.arinst.net/download-apk.php. Windows 7 или выше и последняя версия виртуальной машины Java необходимы для правильной работы приложения.Приложение требует полной (100%) поддержки OpenGL версии 2,1 и выше.

API

Существует возможность управления устройством с помощью API.

Вы можете отправить устройству команду, чтобы сделать измерение (диапазон сканирования) со следующими параметрами:

• Частота запуска
• Остановка частоты
• Измерение шага
• Стоимости аттенюатор

После завершения команды устройство Arinst SSA R2 отправит клиентское устройство (микроконтроллер, компьютер, мобильное устройство и т. д.) сообщение, содержащее измеренные значения амплитудов для данных значений частоты. Пользователь может записывать полученные данные в файл, базу данных и т. Д.

С помощью этого API пользователи могут настроить автоматические измерения и использовать анализатор спектра Arinst SSA R2 в своей системе. API работает на любом языке программирования, который поддерживает работу с входными выходными портами (Java, C, C + +, C #, Python, Assembler и т. д.).

Пример использования API можно загрузить сWww.arinst.net/download-apk.php.

Основные функции программного обеспечения анализатора:

• Отображает спектры сигналов графически и устанавливает частотный диапазон и контрольный лимит.
• Устанавливает и управляет абсолютными и относительными (дельта) маркерами.
• Поиск одного или серии (до десяти) максимальных значений сигнала в мгновенном или отслеживаемом режиме.
• Наборы и магазины уникальных идентификаторов диапазонов частот-диапазонов. Например,ГруппаПод названием «DCS UpLink» можно установить диапазон 1710-1785 МГц. Кроме того, Рабочая частотаГруппаS может быть установлен для каждого оператора. Этот вариант значительно облегчает ВЧ-анализ и идентификацию сигналов обычных технологий.
• Имеет предварительно установленныеГруппаS и способен хранитьГруппаВ файл и поделиться ими с другими устройствами для управления спектральными анализаторами Arinst SSA.
• Имеет режим отслеживания, который генерирует спектр сигнала, усредненный рядом измерений. В дополнение к среднему спектру, также могут отображаться экстремальные значения и скользящие средние значения.
• Сохраняет настройки для сканирования спектра (ограничения диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в требуемый режим измерения.
• Хранит сигнал спектра с маркерами для последующего анализа. Затем сохраненный График можно открыть на любом устройстве Android с помощью приложения «Arinst SSA» (в этом случае вам не нужно иметь анализатор спектра под рукой) или используйте редактор таблицы для преобразования графика в требуемый тип отображения данных.

Преимущества:

• Низкая цена
• 3,2-дюймовый цветной резистивный экран сенсорный экран
• Широкий диапазон частот: от 35 МГц до 6200 МГц
• Быстрое сканирование частотного диапазона: прибл. 500 & micro;s в точку
• Высокая Точность измерения: 2 дБ в динамическом диапазоне 70-75 дБ
• Совместимость с большинством устройств на базе Android и компьютерами на базе Windows
• Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/ПК
• Исключительно прост в использовании в данной области: вес меньше 400 г, размеры 155х81х27 мм, независимая поставка длится до 4 ч бесперебойной работы, беспроводная передача данных на смартфон/планшет/ПК, устройство может питаться от смартфона/планшета/ПК
• Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством

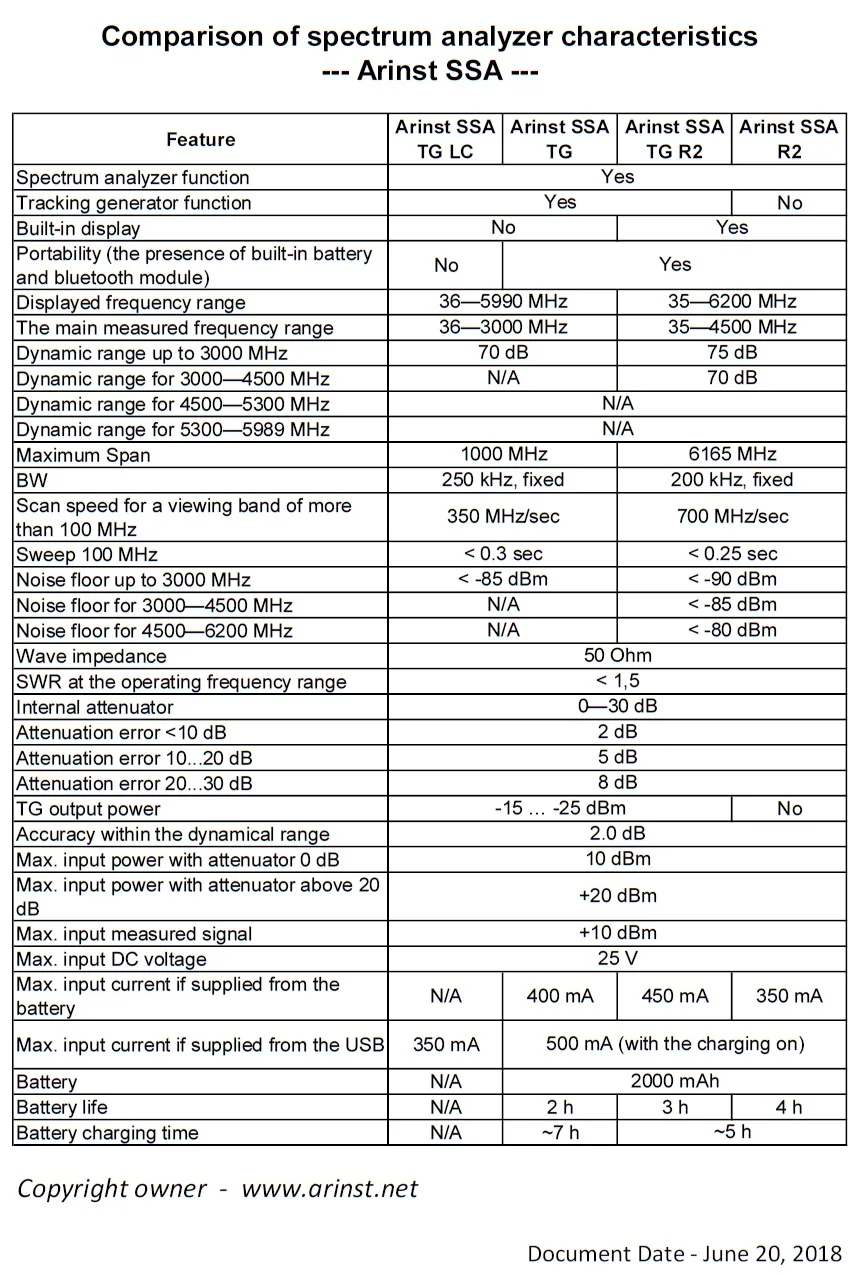

Технические характеристики:

• Отображаемый Диапазон частот: 35 МГц-6200 МГц
• Диапазон измерения частоты: 35 МГц-4500 МГц
• Динамический диапазон для диапазона 35-3000 МГц: 75 дБ
• Динамический диапазон для 3000-4500 МГц диапазон: 70 дБ
• Максимальный диапазон: 6165 МГц
• BW: 200 кГц, фиксированный
• Скорость сканирования для диапазона просмотра более 100 МГц: 700 МГц/сек
• Развертка 100 МГц: <0,25 сек
• Уровень шума до 3000 МГц: < - 90 дБм
• Уровень шума 3000 - 4500 МГц: < -85 дБм
• Уровень шума 4500 - 6200 МГц: < -80 дБм
• Волновое сопротивление: 50 Ом
• SWR в диапазоне рабочих частот: < 1,5
• Внутренний аттенюатор: 0 - 30 дБ
• Ошибка при затухании до 10 дБ: 2 дБ
• Ошибка при затухании от 10 до 20 дБ: 5 дБ
• Ошибка при затухании от 20 до 30 дБ: 8 дБ
• Точность в динамическом диапазоне: 2,0 дБ
• Максимальная входная мощность на аттенюаторе 0 дБ: 10 дБм
• Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм
• Максимальный входной измеряемый сигнал: + 10 дБм
• Максимальное входное напряжение постоянного тока: 25 вольт
• Максимальное потребление тока при работе от аккумулятора: 350 мА
• Максимальный ток при работе от USB: 500 мА (при зарядке)
• Батарея: 2000 мА-ч
• Время работы от аккумулятора: 4 часа
• Время зарядки аккумулятора: ~ 5 часов

Товары, включенные в коробку:

• Анализатор спектра Arinst SSA R2
• Аккумулятор (перед установкой внутри устройства)
• HF адаптер SMA(male)-SMA(female) для защиты HF коннектора от износа
• Usb-кабель mini-USB для зарядки устройства и передачи данных

Товары не входят в комплект поставки:

• Смартфон или планшет под управлением Android 4.0.3 или выше. Используйте устройство на базе Android для управления оборудованием. Устройство реализовано в одном корпусе, а оборудование для его управления построено в другом. Это было сделано для того, чтобы сделать анализатор спектра намного проще и доступнее. Также Используйте ноутбук или компьютер для управления устройством.
• Внешний затухание сети. Максимальная измеренная Входная мощность, которая поставляется к устройству, ограничена + 5 дБм. Если необходимо измерить большее значение, каждый пользователь устройства должен выбрать необходимые аттенюаторы самостоятельно.
• Набор супер-высокочастотных адаптеров.

Ограничения

Анализатор спектра Arinst SSA R2 не является измерительным датчиком, так как он не имеет утвержденной модели измерительного оборудования. Утверждение модели измерительного оборудования отрицательно влияет на наличие и цену устройства. По этой причине анализатор спектра официально считается полевым индикатором. Однако устройство полностью отвечает всем техническим требованиям. Каждое устройство калибруется по мощности и частоте.

Обзор программного обеспечения и обучения Arinst SSA R2.

• Видео "Обзор программного обеспечения Arinst"Youtube.com/watch?v=4YDpTX9RDo8
• Видео "частотное слияние в спектре анализатор Arinnst SSA"Youtube.com/watch?v=HIYLpmzRbgk
• Видео "Настройка подключения для Arinst SSA под ОС Windows"Youtube.com/watch?v=Yw82FJ-nldg
• Видео "ручное калибровочное меню Arinst"Youtube.com/watch?v=WGkk594eri0
• Видео "идентификация сигнала с помощью Arinst SSA"Youtube.com/watch?v=A773XqF-OXg
• Видео "диапазоны управления в Arinst SSA анализатор спектра"Youtube.com/watch?v=C-Q8o0Dtync

Официальный сайт:Www.arinst.net

Дополнительная информация

• По сути, устройство является "RF мультиметр" или "RF explorer"
• Устройство имеет гарантию производителя на 1 год с даты покупки
• Устройство не работает с iPhone и другими продуктами Apple
• Частотные диапазоны отображаются только при работе с устройствами Android или с устройствами Windows. Частотные полосы не отображаются на экране самого устройства.
• Возможна быстрая доставка в США через DHL за дополнительную плату. Такая доставка займет не более 5 дней
• Для правильной работы программного обеспечения Windows требуется поддержка OpenGl вашего оборудования (Версия 2,1 и выше)
