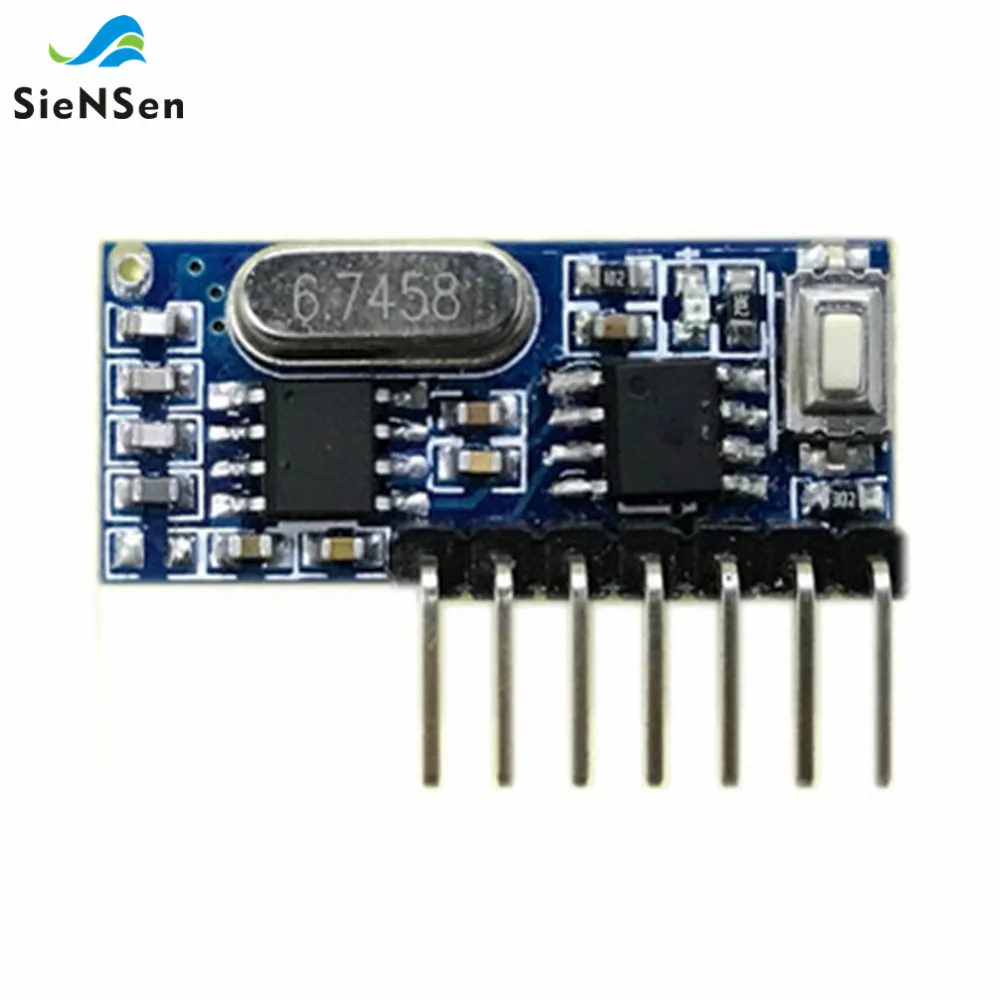

SienSen 10 шт./лот 315 МГц 5 в модуль приемника с декодером и супергетеродинными 4 выходными модулями поддержка чипа типа 1527/2262 RX480E-3

Наш приемный модуль должен использоваться с передающим модулем, если вам нужен передатчик, пожалуйста, проверьте здесь:Модуль передатчика

1. Параметры продукта

Рабочее напряжение: DC2.5V-5V

Рабочий ток: 3 мА

Чувствительность: -108DBM

Скорость: максимум 10 КБ/с

Поддержка кодирующий Чип Модель: EV1527, PT2262, другие пользовательские

Режим работы: пробежка, самоблокировка, блокировка

Выход: 4 CMOS уровня сигналов, соответствующие пульту дистанционного управления "ABCD" 4 кнопки

Пульт дистанционного управления может храниться: 24

2. Инструкции

Чистый код:

Нажмите 8, чтобы узнать кнопку кода, светодиодный индикатор выключается. Светодиодный индикатор мигает 8 раз и убирается.
(Если вам нужно изменить режим работы того же пульта дистанционного управления, пожалуйста, очистите код, прежде чем узнать)

Узнайте Код:

Шаг 1: Нажмите кнопку обучения модуля декодирования в соответствии с требуемым количеством раз, чтобы выбрать рабочий режим, и светодиодный модуль декодирования загорится.
Режим пробежки: Нажмите кнопку модуль декодирования обучения один раз.
Режим самофиксации: Нажмите кнопку обучения модуля 2 раза.
Режим блокировки: Нажмите 3 раза, чтобы декодировать кнопку обучения модуля.

2-полосная для бега + 2-полосная самоблокирующийся: Пресс в 4 раза модуль декодирования кнопку обучения.
2-полосная самоблокирующийся + 2-полосная блокировки: Пресс в 5 раз модуль декодирования кнопку обучения.
2-way jog + 2-way Блокировка: нажмите 6 раз, чтобы модуль декодирования ключей обучения.
2-полосная кирпечей из глины + 2-полосная кирпечей из глины: Нажмите и удерживайте в течение 7-раз модуль кнопку обучения.

Шаг 2: нажмите любую кнопку на пульте дистанционного управления. После того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выключается. Код успешен.
(Если после входа в режим обучающего кода нет сигнала дистанционного управления, режим обучающего кода будет автоматически выведен через 10 секунд.)

Введение режима работы:

2,1 пробежка:Нажмите на пульт дистанционного управления, модуль декодирования мгновенный выход, как только сигнал уровня является режимом пробежки.

Метод настройки:
Шаг 1: Нажмите кнопку обучения модуля декодирования один раз, и светодиодный модуль декодирования загорается.
Шаг 2: нажмите любую кнопку на пульте дистанционного управления. После того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выключается. Установка прошла успешно.


2. 2 самоблокировка:Нажмите на пульт дистанционного управления, модуль декодирования непрерывно Выводит сигнал уровня, а затем нажмите на пульт дистанционного управления, и модуль декодирования останавливает выход сигнала, который является режимом самоблокировки.

Метод настройки:
Шаг 1: дважды нажмите кнопку обучения модуля декодирования, и светодиодный модуль декодирования загорается.
Шаг 2: нажмите любую кнопку на пульте дистанционного управления. После того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выключается. Установка прошла успешно.

2,3 Блокировка:Нажмите на пульт дистанционного управления, модуль декодирования продолжает выводить сигнал уровня, а затем нажмите на пульт дистанционного управления, модуль декодирования заменяет выходной канал-режим блокировки. (Например: нажмите клавишу пульта дистанционного управления, декодируйте выходной сигнал модуля D0 pin, нажмите кнопку B, модуль декодирования D0 pin останавливает вывод сигнала, И становится выходным сигналом D1 pin.)

Метод настройки:
Шаг 1: три раза нажмите кнопку обучения модуля декодирования и светодиодный модуль декодирования загорится.
Шаг 2: нажмите любую кнопку на пульте дистанционного управления. После того, как модуль декодирования получает сигнал, светодиодный модуль декодирования мигает три раза, а затем выключается. Установка прошла успешно.

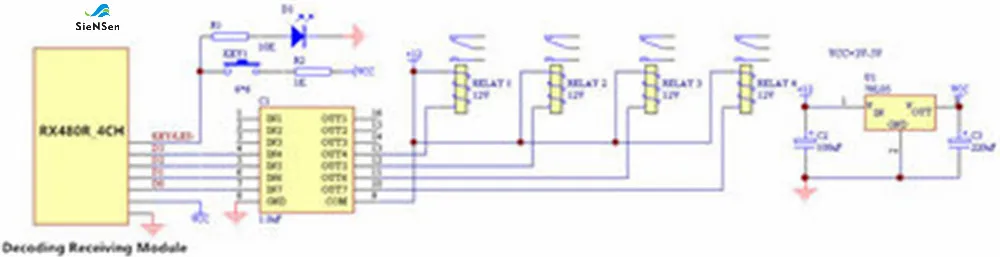

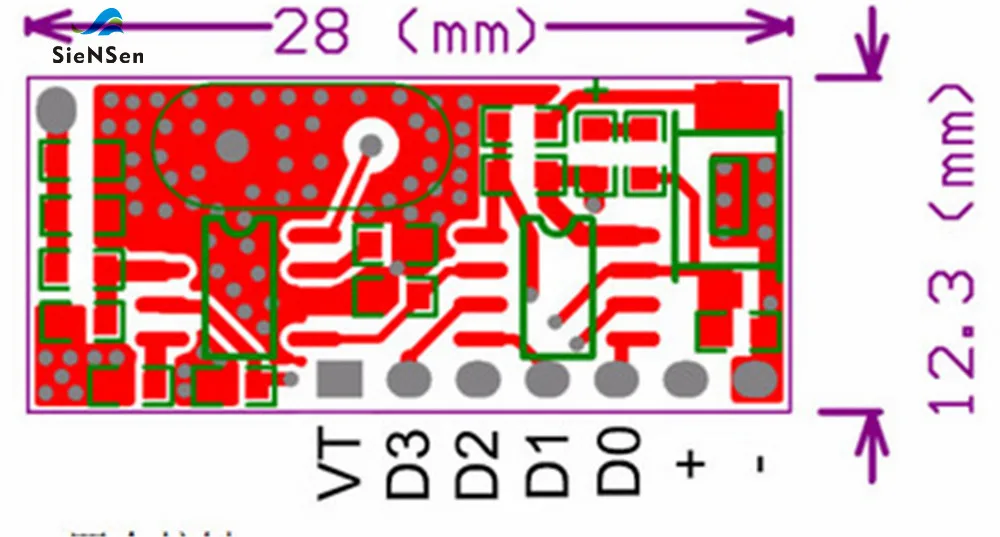

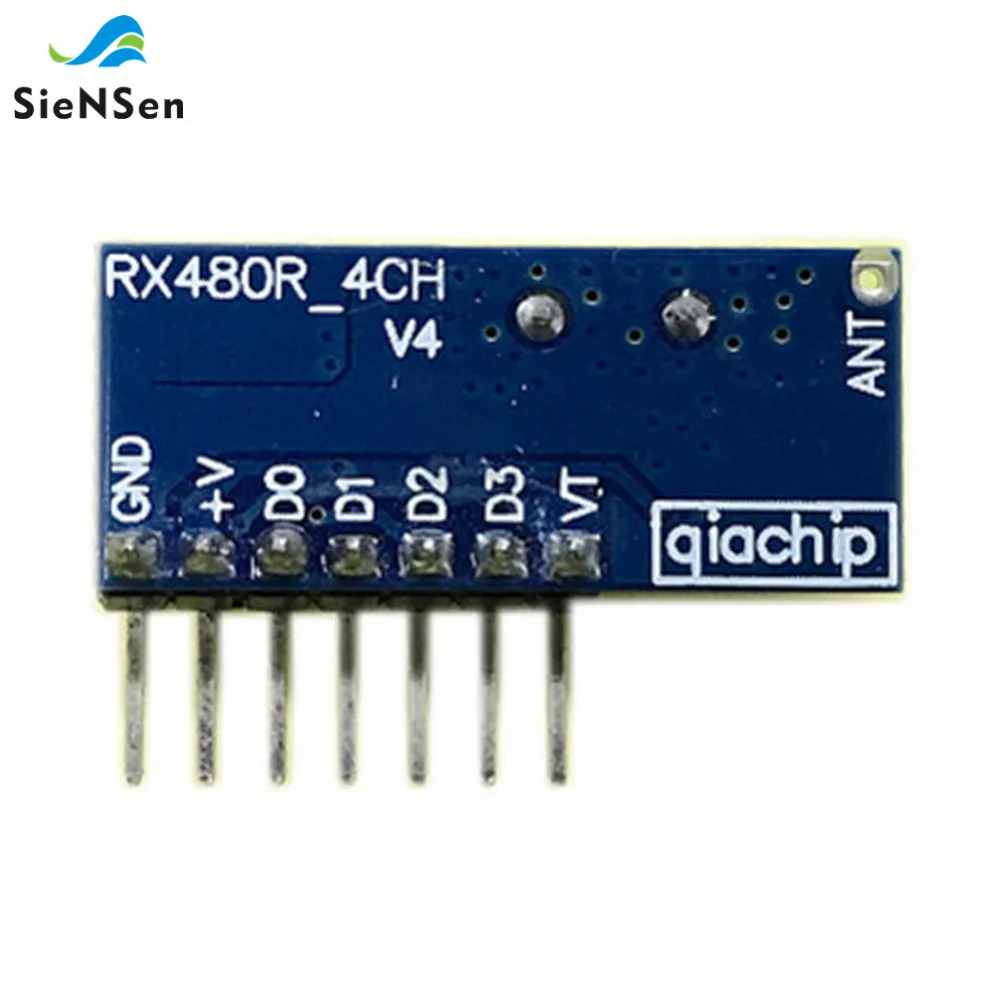

3. Описание штифта

GND: заземляющий штифт

+ V: входное напряжение

D0: выходной штырь 1

D1: выходной штырь 2

D2: выходной штырь 3

D3: выходной штырь 4

VT: светодиодный внешний штифт лампы

Упаковка включает в себя:

10 шт. RX480E-3 модуль приема
