PCF8591 PCF8591T один низкий источник питания 4 канальный аналоговый AD DA модуль платы

PCF8591 PCF8591T один низкий источник питания 4 канальный аналоговый AD DA модуль платы

PCF8591 представляет собой единое питания, низкая мощность 8 COMS-type a/D, ljrevtyns ghjnbd frwtgnf преобразователь чип, он имеет 4-канальную аналоговые входные каналы, весь путь к аналоговым выходным каналам и интерфейсу шины I2C. Рабочий адрес устройства I2C ниже трех чипов A0, A1 и A2, три адресных контакта решения, поэтому без добавления какого-либо оборудования с шиной I2C можно подключить до восьми устройств одного типа. Устройство имеет многоканальный аналоговый вход, встроенный трек и удержание, преобразование 8 a/D и восемь функций преобразования D / A. Коэффициент конверсии A / D и D / A определяется максимальной скоростью передачи шины I2C.

Характеристики:

Одиночный источник питания;
Нормальная рабочая Диапазон напряжения питания 2,5 V ~ 6V;
Завершено через вход/выход данных шины I2C;
Адрес устройства определяется тремя адресными контактами;
Частота выборки определяется скоростью передачи шины I2C;
4 дорожных аналоговых входа программируются как односторонние или дифференциальные входы;
Может быть настроен для преобразования номера канала автоматически увеличивает функциональность;
Диапазон аналогового напряжения VSS ~ VDD;
Функция отслеживания и удержания на чипе;
8-битный последовательного приближения A / D преобразования;
Умножение с одним аналоговым выходом D / A конвертером.

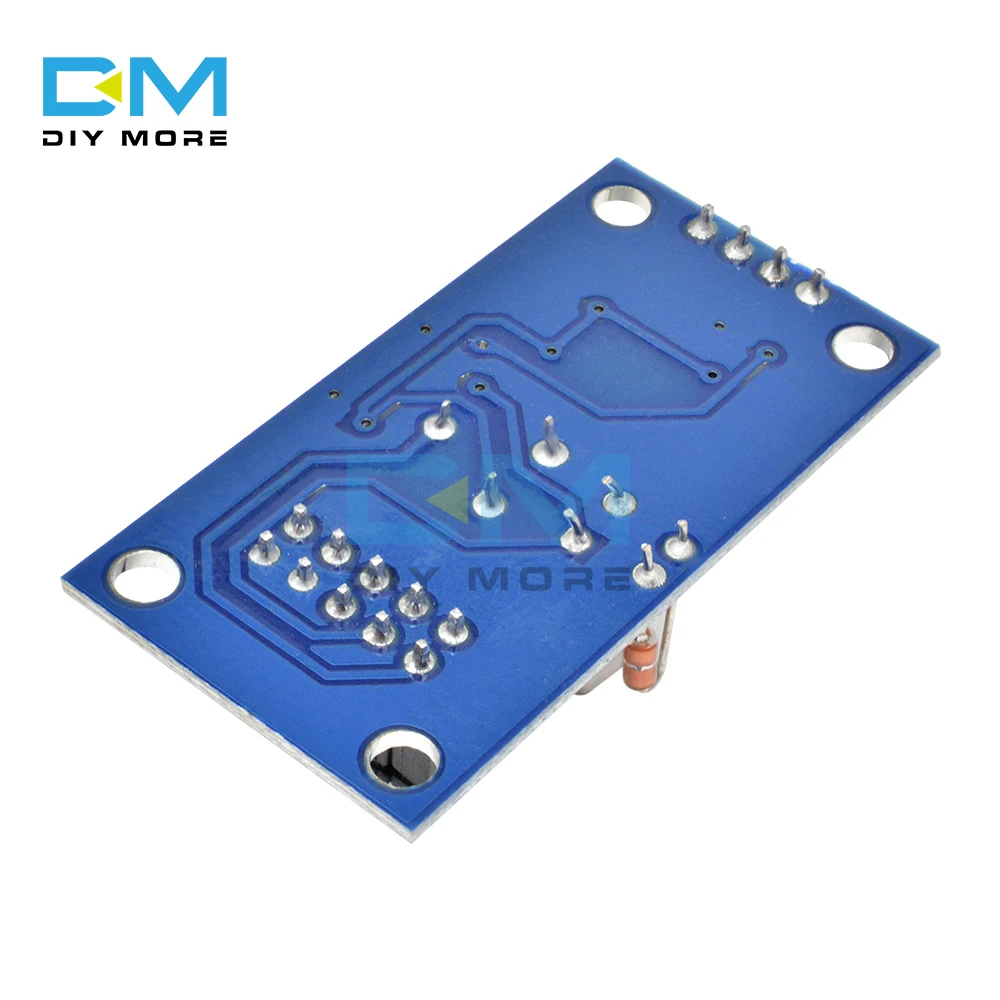

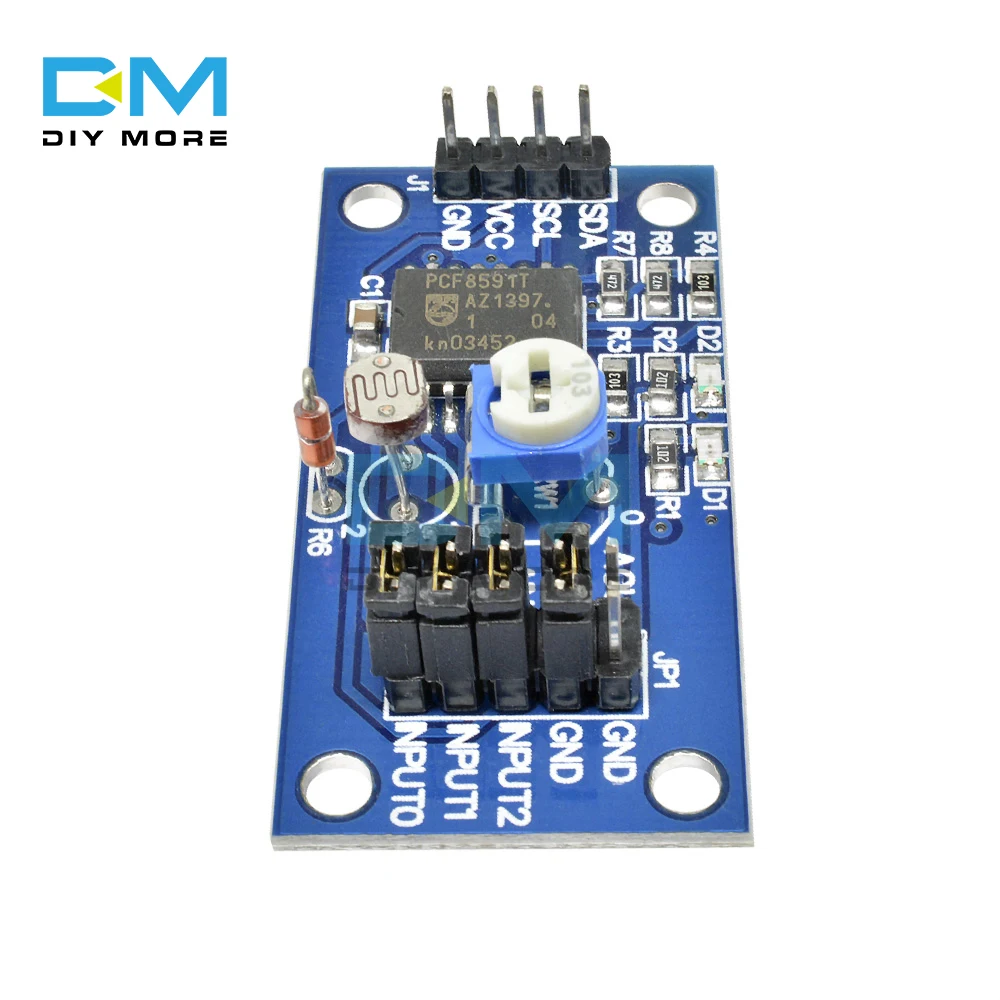

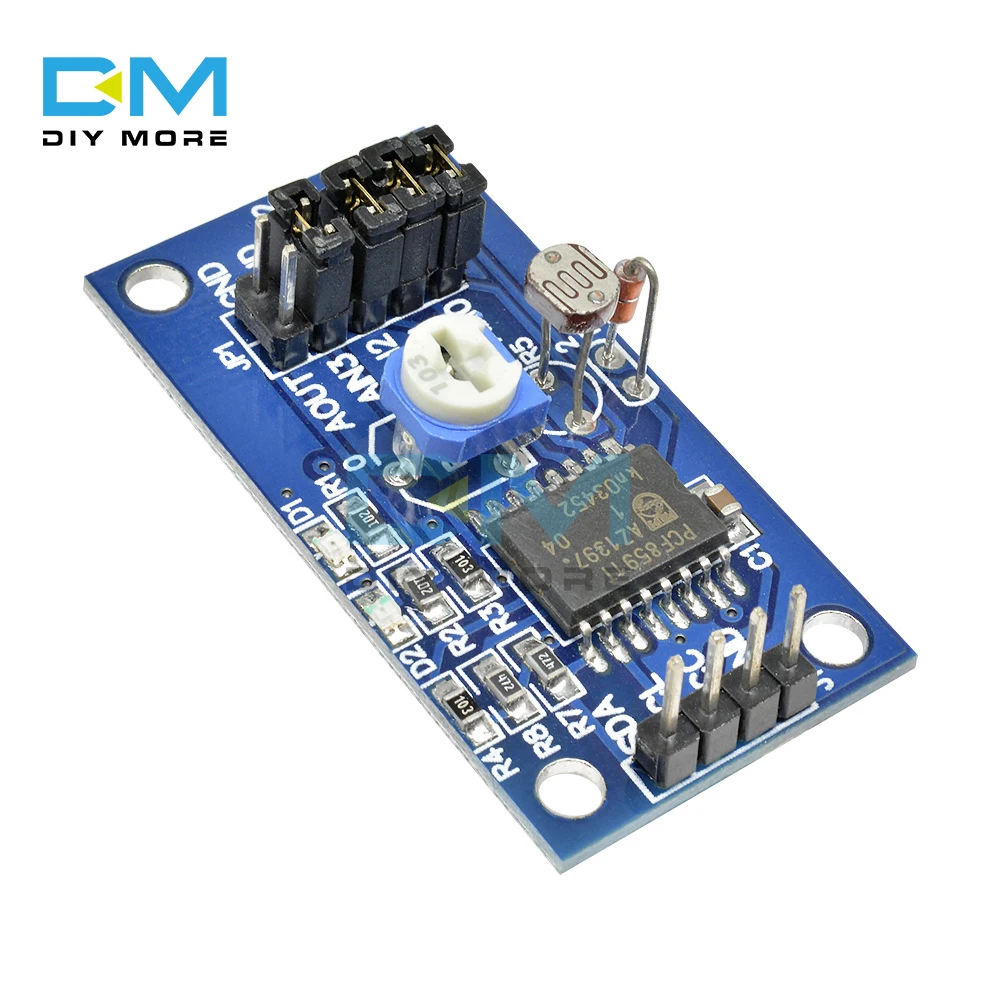

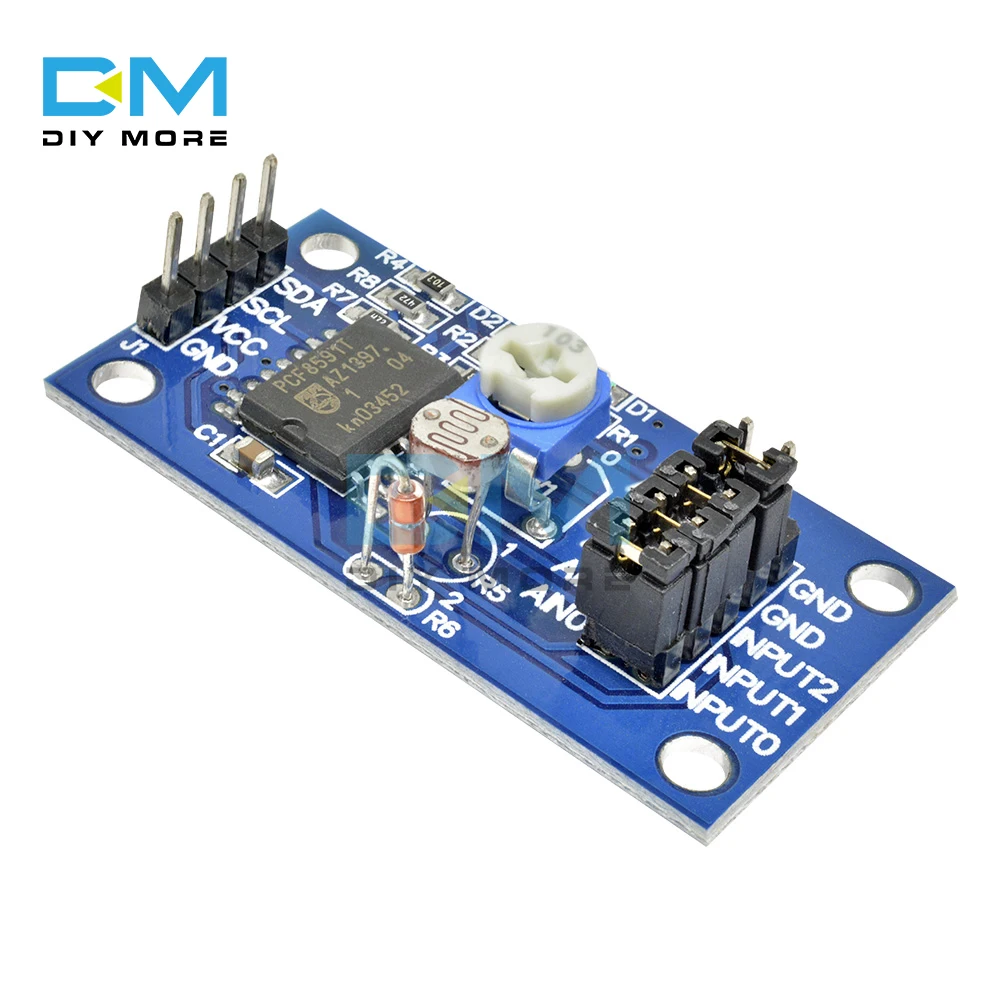

Описание модуля:

Чип модуля с PCF8591T, SMD посылка
Поддержка 4 канала аналоговое напряжение приобретения входным сигналом (диапазон входного напряжения 0 - 5V)
Модуль с индикатором питания 1 (D1)
Модуль с выходным индикатором DA (D2), когда выходное напряжение DA достигает определенного значения, светильник индикатора, чем выше значение напряжения, тем ярче светильник s
Модуль интегрирует входное напряжение дороги 0 - 5 в (через синий и белый потенциометр для регулировки входного напряжения)
Модуль Интегрированный Дорога фоторезистор (модель: 5537), окружающего светильник интенсивность AD коллекция
Модуль Интегрированный способ термистор (модель: MF58) температура окружающей среды по AD коллекции
Размер печатной платы: 48 мм * 25 мм * 1,6 мм
Качественная дуговая конструкция углов панели не поцарапает вашу руку. С отверстием для позиционирования диафрагма 3,1 мм, простых в использовании 3 мм Tongzhu фиксированной

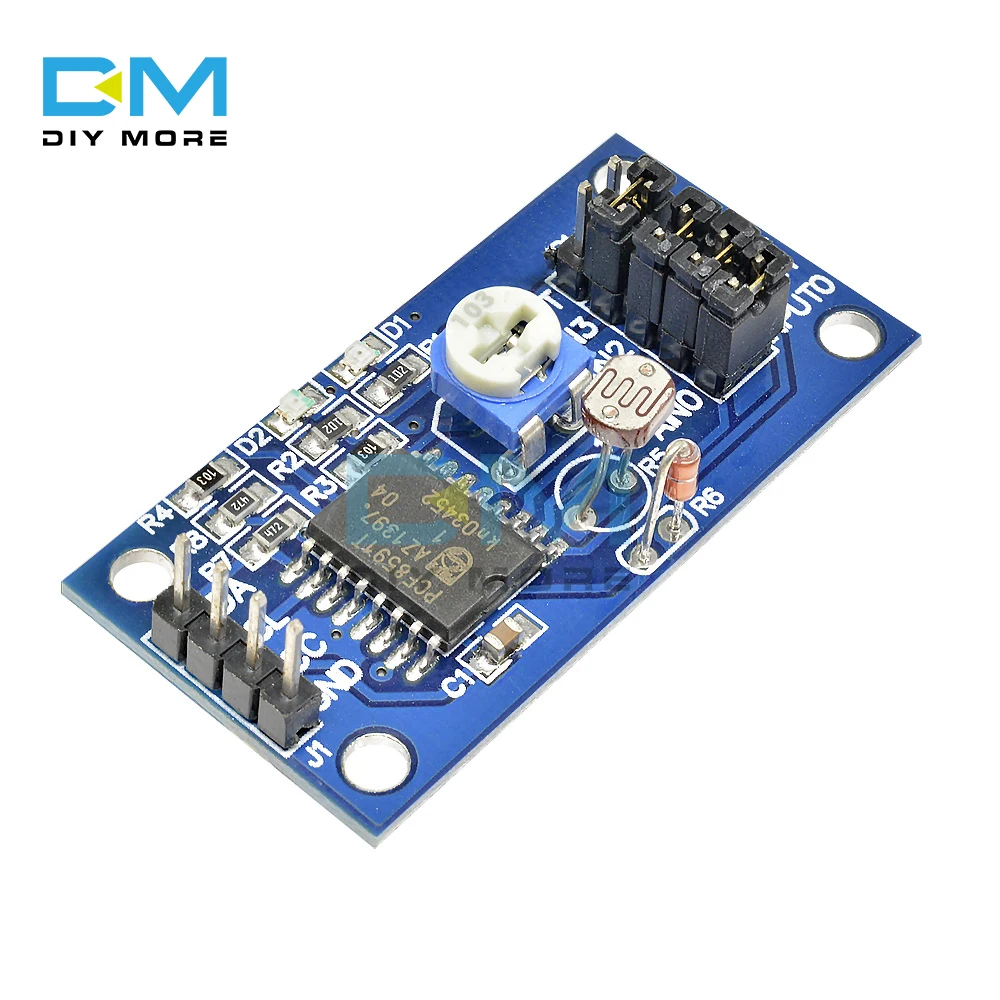

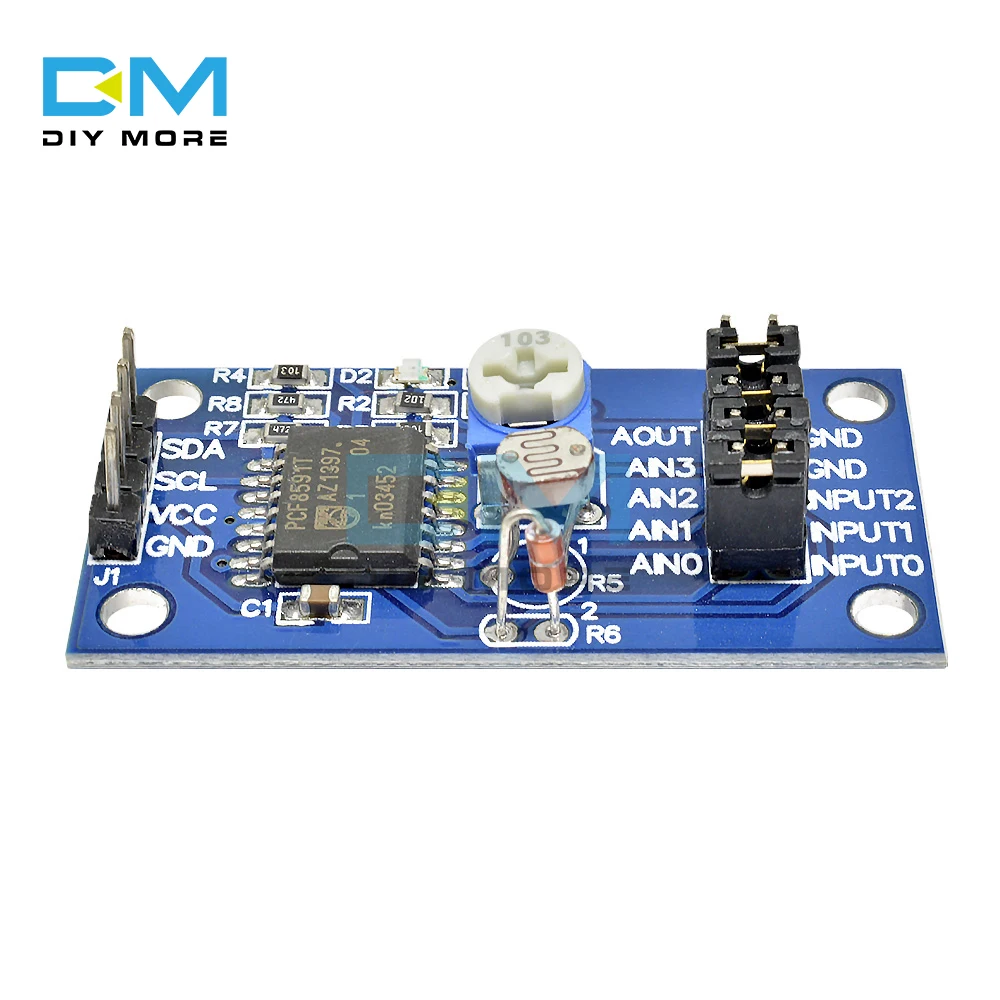

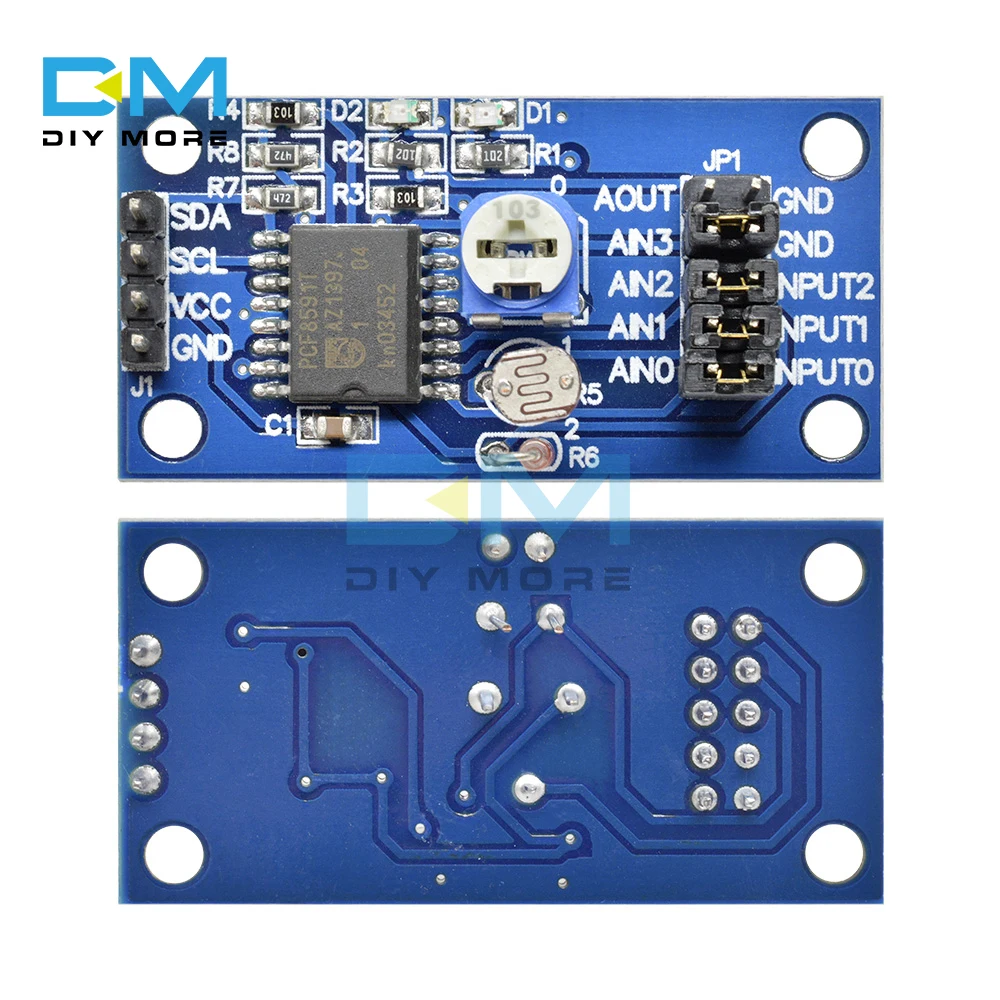

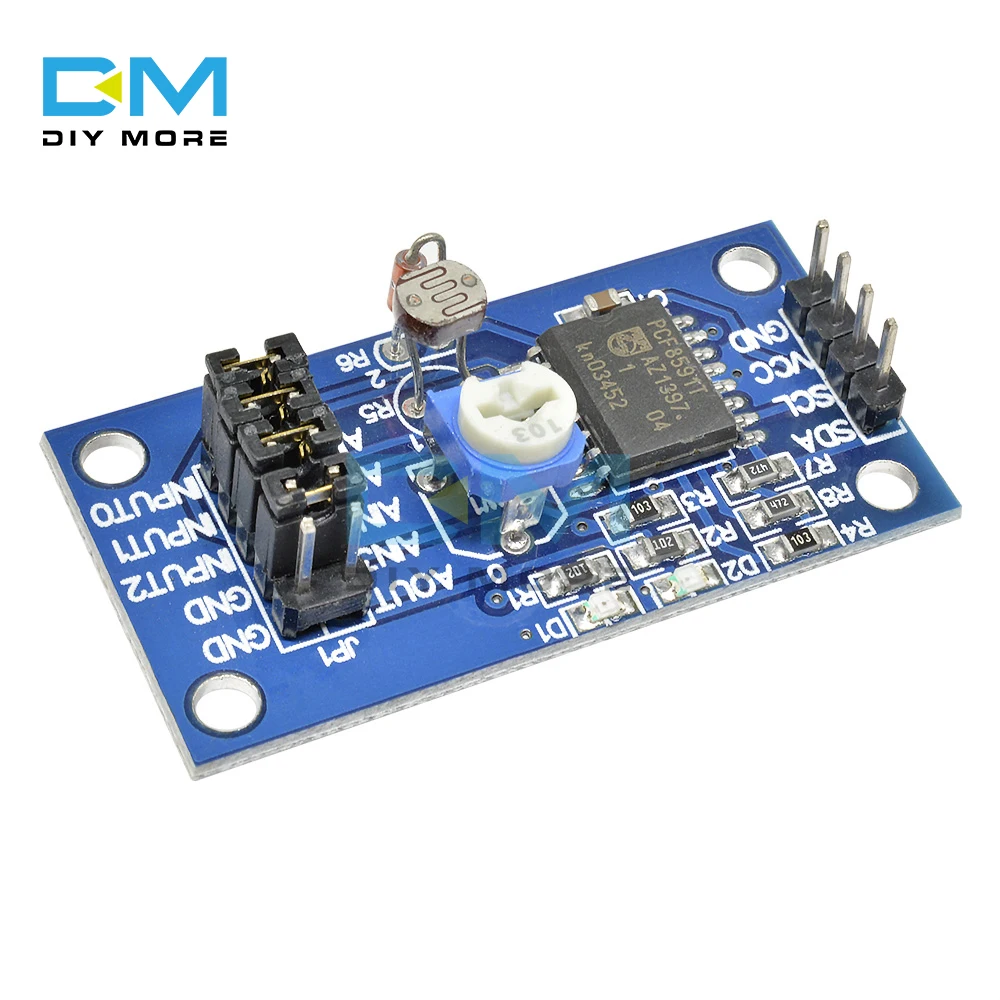

Инструкции по проводке:
Левый 4 контакта:
SDA IIC интерфейс передачи данных подключенный микроконтроллер IO порты (P2.0)
SCL IIC часы интерфейс подключенный микроконтроллер IO порт (P2.1)
Катода интерфейс внешний VCC мощность 3,3/5V позитивные источника питания
GND отрицательного интерфейса внешний 3,3/5В отрицательные питания

Правая 8 pin:

Выходной порт модуля AOUT DA
Интерфейс аналогового входного сигнала AIN3
Интерфейс аналогового входного сигнала AIN2
Интерфейс аналогового входного сигнала AIN1
AIN0 аналоговый входной сигнал интерфейс 0
Интерфейс аналогового входного сигнала INPUT3 3
INPUT2 входной порт сигнала термистора подключен к
INPUT1 имеет входной порт сигнала фоторезистора, подключенный к

INPUT0 подключается к входному порту сигнала потенциометраL
