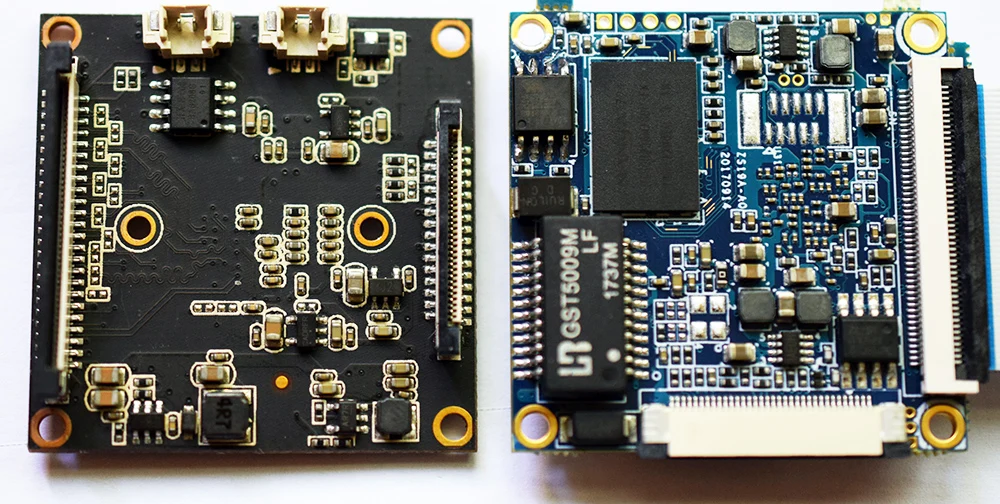

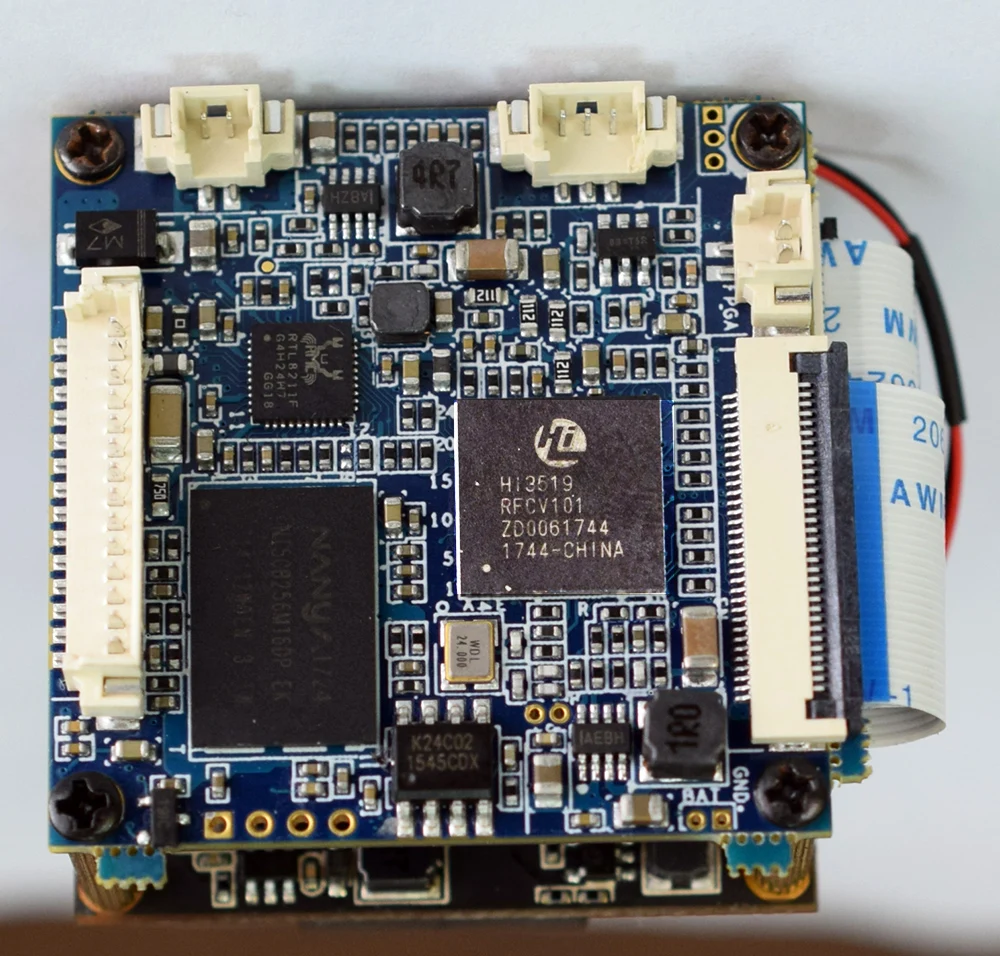

SONY 226 Cmos + HI 3519 чипы 12MP 4000x3000 HD 4K ip камера доска SDK исследования обучения DIY

• 1.Характеристики продукта

• Высокая производительность и низкое энергопотребление цифровой обработки сигналов
• Разрешающая способность изображения: 4000 × 3000
• Высокая производительность 12MP SONY 1/1. 7 дюймов IMX 226 CMOSImage датчик, низкой интенсивности свечения
• Поддержка функции коррекции деформаций.
• Поддержка ONVIF
• Встроенный веб-сервер, поддержка доступа в веб-браузер
• Автоматический баланс белого, Автоматическая экспозиция, автоматическая регулировка усиления.
• Поддержка широкий динамический, 3D подавление шума, сильная светильник торможение, задняя светильник компенсации,
• Поддерживает h. 265/ч. 264 кодирования, коэффициент сжатия высок, низкий поток кода
• Поддержка 3 шт. серверный компьютером с экранным меню настройки
• Поддержка ночного видения регулировка чувствительности (Настройка инфракрасный запуска значение в соответствие с освещенностью окружения яркости
• Поддержка широкий динамический диапазон (могут быть включены в комплект)
• Поддержка электронного затвора (опционально с автоматическим и ручным двумя видами режимов), Компенсация подсветки, применение различных условий мониторинга
• Поддержка сети время коррекции
• Поддержка аудио вход
• Поддержка фото флип, зеркальное изображение, улучшенное ночное видение
• Поддержка ультра-низкий поток (хранится в половина); Длина рукава, низкий и продолжительности полового акта
• Поддержка сброс времени.
• Поддержка Маскировка конфиденциальности
• Поддержка мобильного обнаружения

• 2.SСпецификация

  Модель	Hi3519V101_imx226
  Системы архитектуры	Рукоятка

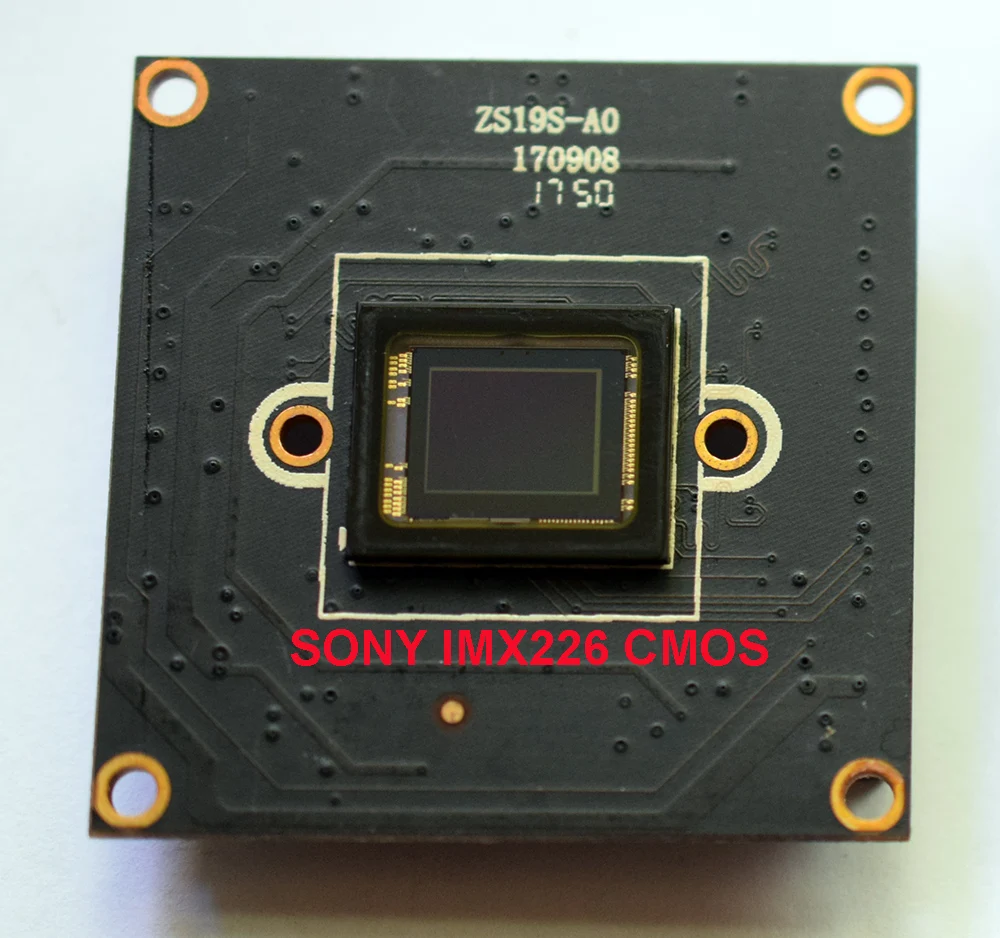

  Датчик изображения	Sony IMX 226 1/1. 7 "CMOS Сенсор
  Объектив	5 мм ИК 1/1. 7 "12MP объектив
  Отношение сигнал-шум	> 39,1 дБ
  Разрешение	Super HD 4000x3000 16: 9
  Минимальная освещенность	Цвет: 0,01 Lux Черно-белый: 0 лк
  Серверный компьютером с экранным меню	Дата и название
  Баланс белого	Автоматический
  Широкий динамический	Инструкция: открывания/закрывания
  Дневной и ночной режим	Автоматический/цветная коробка типа «Черный и белый цвета.
  3D цифрового снижения уровня шума	Автоматический
  Частное укрытие	4 зоны
  Видео кодек.	Двойной поток: H.264/H.265 4000x3000 @ 25fps @ 128 ~ 6000bps H.264/H.265 640x360 @ 25fps @ 128 ~ 1500bps
  Аудио кодек.	G.711 A-Law @ 16 бит 8 кбит/с G.711 u-Law @ 16 бит 8 кбит/с
  Уровень защиты Lightning	Стандартный IEC61000-4-5
  Мощность	DC12V
  Интерфейс	Аналоговый аудио вход/аналоговый аудиовыход/ir-cut контроллер.
  Рабочая температура/влажность.	От-10℃ до + 50℃/30% до 80% RH
  Температура хранения/влажность.	От-20℃ до + 60℃/20% до 90% RH
  Размер	38 (H) ×38 (V) ×1. 2 (В) мм
  Вес	6g

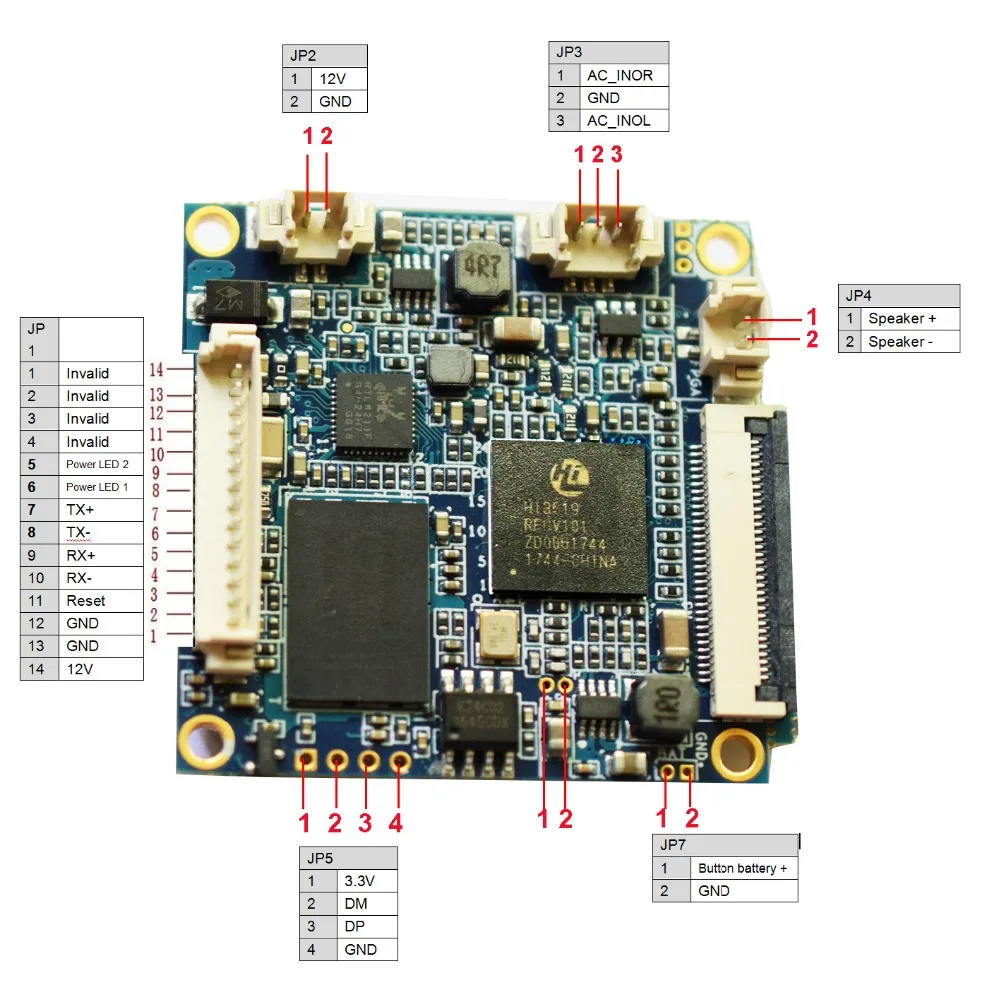

  3. Определение интерфейса

  Штыревое соединение описание.

  JP1
  1	Недействителен
  2	Недействителен
  3	Недействителен
  4	Недействителен
  5	Мощность светодиодный 2
  6	Мощность светодиодный-1 шт.
  7	TX +
  8	TX-
  9	+ Трансмиттер
  10	RX-
  11	Сброс
  12	GND
  13	GND
  14	12 V

  JP2
  1	12 V
  2	GND

  JP3
  1	AC_INOR
  2	GND
  3	AC_INOL

  JP4
  1	Динамик +
  2	Динамик-

  JP5
  1	3,3 V
  2	DM
  3	DP
  4	GND

  JP7
  1	Аккумуляторная батарея +
  2	GND

  JP8
  1	TX0
  2	GND
  3	RX0

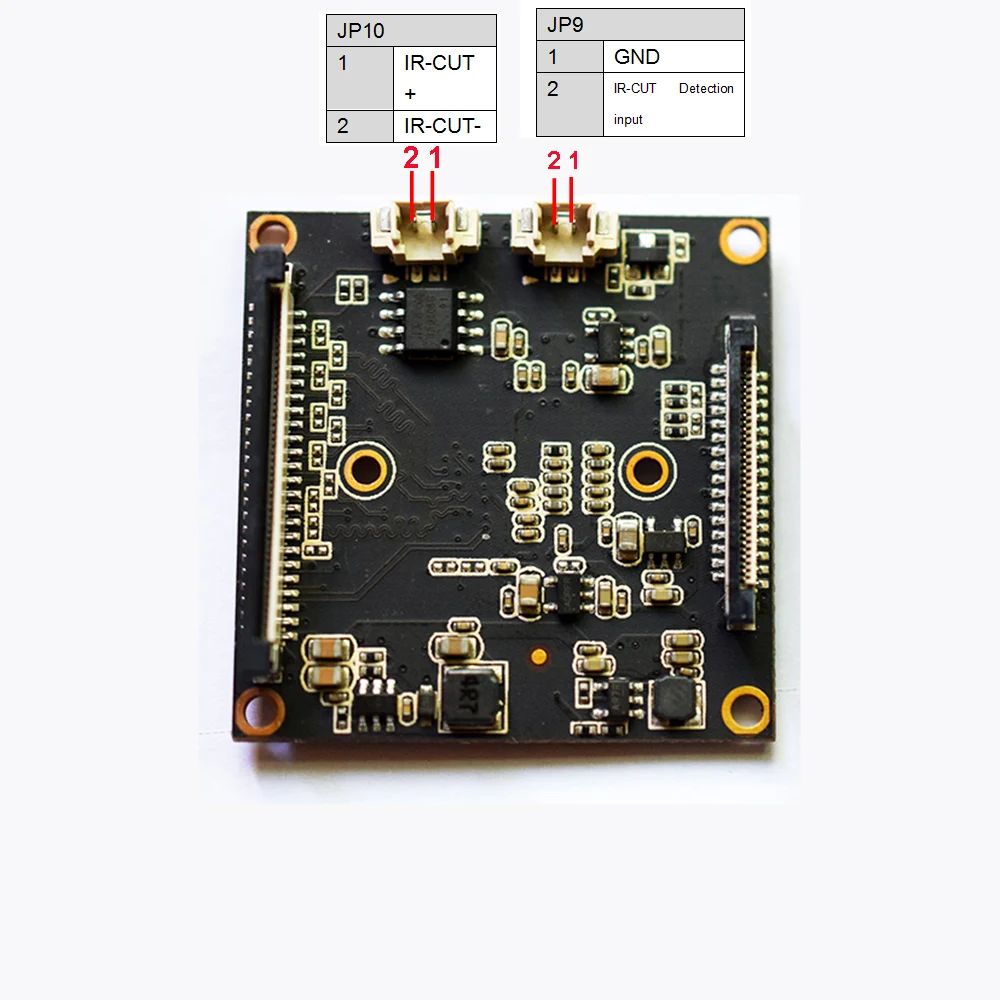

  JP9
  1	GND
  2	IR-CUT Обнаружение входного сигнала

  JP10
  1	IR-CUT +
  2	IR-CUT-
