Bluetooth передатчик и приемник, 2 в 1 Bluetooth V5 адаптер беспроводной аудио адаптер оптический Toslink & SPDIF 3,5 мм стерео выход Поддержка APT-X низкая задержка для автомобиля стерео ПК ТВ наушники ноутбук

1. Основные параметры продукта.

Чип Bluetooth: CSR8675.

Поддержка протокола Bluetooth: RX: A2DP AVRCP TX: A2DP.

Расстояние передачи: более 10 м (открытое пространство)

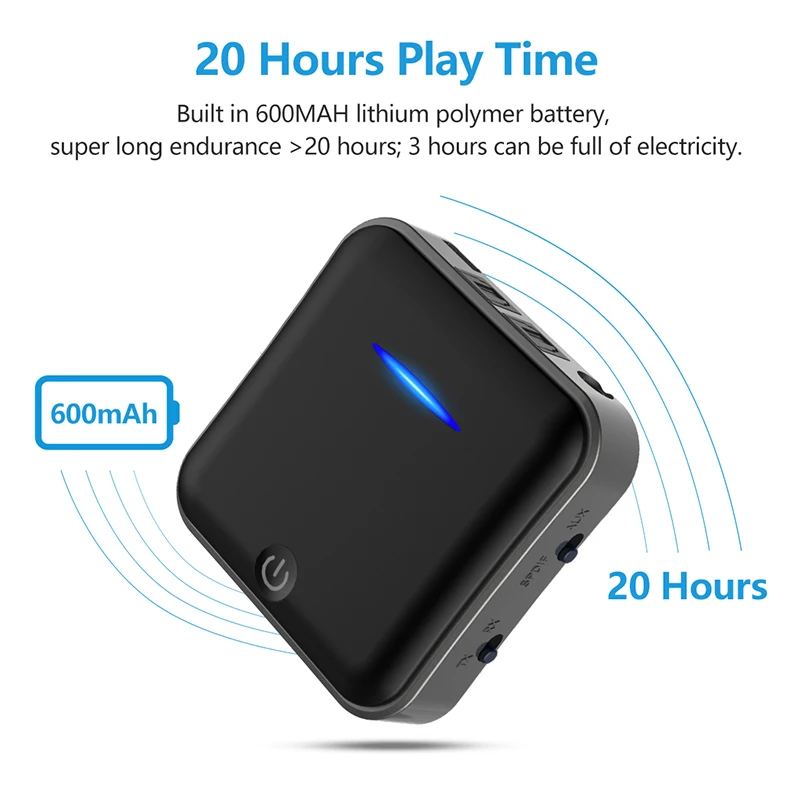

Стандарт батареи: 600 мА.

Время работы: 20ч.

Время зарядки: около 3 ч.

Напряжение зарядки: 5 В постоянного тока.

Входное/Выходное соединение: SPDIF, 3,5 мм стерео интерфейс.

Функция APTX: когда оборудование используется в APTX режиме RX/TX, ваш мобильный телефон или bluetooth (bluetooth-гарнитура, колонки) должны поддерживать функцию APTX, данное оборудование подключается в режиме кодека с соответствующим подключением к мобильному телефону или bluetooth (bluetooth-гарнитура, колонки).

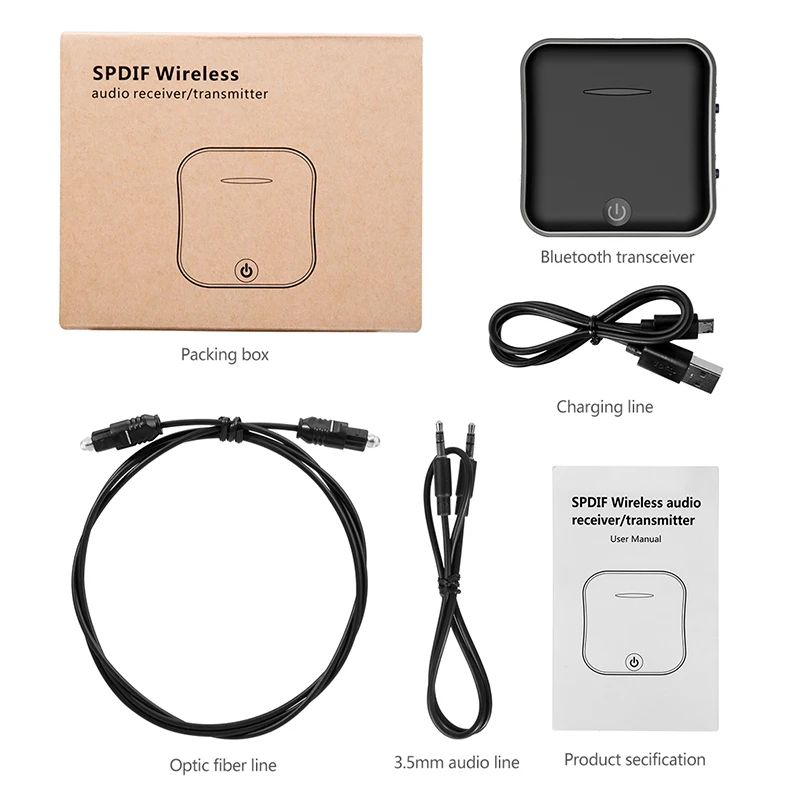

2. Упаковочный лист

Приемопередатчик bluetooth x1

Спецификация продукта x1

Линия оптического волокна x1

Линия зарядки x1

3,5 мм аудио линия x1

3.Обзор продукта

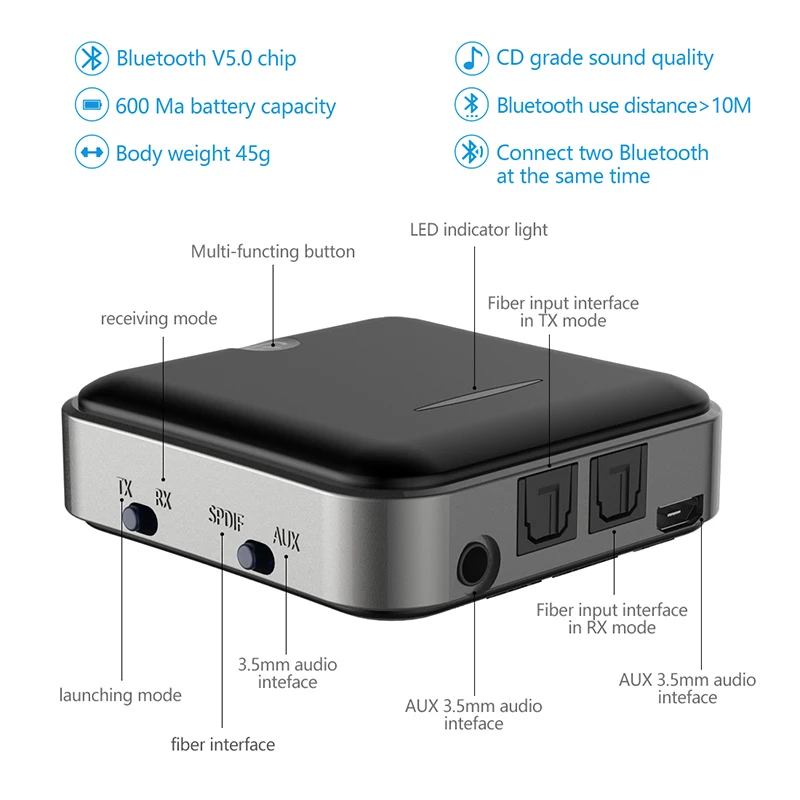

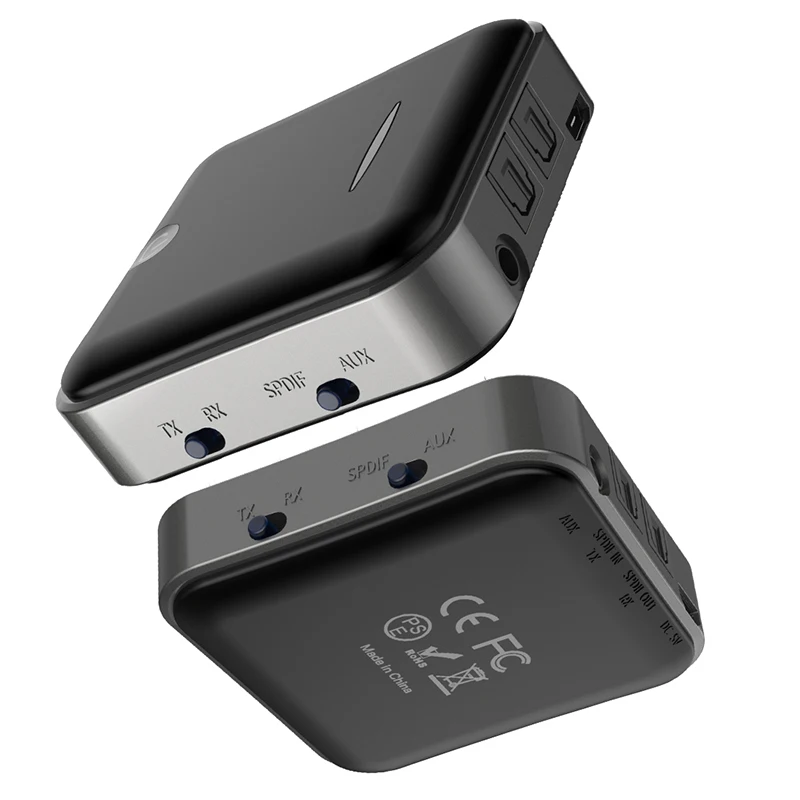

Эскиз интерфейса

A, светодиодный индикатор

B, AUX 3,5 мм аудио интерфейс (Источник аудио вход/выход)

C, интерфейс ввода волокна (SPDIF IN) в режиме TX

D, интерфейс вывода волокна (SPDIF OUT) в режиме RX

E, интерфейс Micro USB для зарядки.

F, Многофункциональная кнопка

Переключатель выбора G, RX/TX (RX: режим приема TX: режим запуска)

H, AUX/SPDIF аудио интерфейс переключатель (AUX: 3,5 мм аудио интерфейс SPDIF: волоконный интерфейс)

Определение светодиодного индикатора:

Основная функция работы:

4. Зарядка

Этот продукт имеет встроенную перезаряжаемую батарею, которая используется для длительного времени. Индикатор I f res мигает при нормальном использовании, что указывает на то, что он находится в режиме будильника с низкой мощностью и должен быть заряжен. (рекомендуется зарядить аккумуляторы перед первым использованием)

A, вставьте один конец зарядного кабеля Micro USB в порт зарядки продукта, и другой конец подключен к розетке стандартного источника питания USB 5 В (например, зарядное устройство для телефона и usb-интерфейс компьютера).

B, время зарядки составляет около 3 часов.

С, красный свет яркий в течение длительного времени во время зарядки, и красный свет будет выходить после зарядки.

Примечание: ① когда электричество батареи слишком низкое или качество зарядки плохое, может быть электрический ток помехи в использовании зарядки.

②Частая зарядка влияет на срок службы аккумулятора.

③Пожалуйста, старайтесь не хранить продукт в условиях низкого электричества, и низкое электричество для хранения в течение длительного времени может привести к отсутствию источника питания для автоматической защиты батареи.

5. Функциональная работа

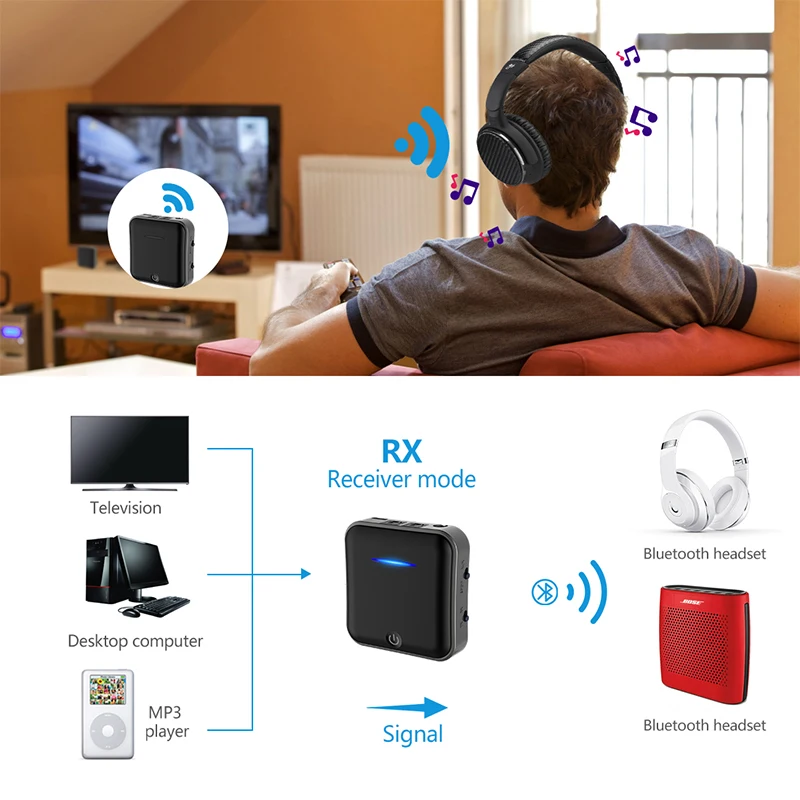

1)Режим приема RX:

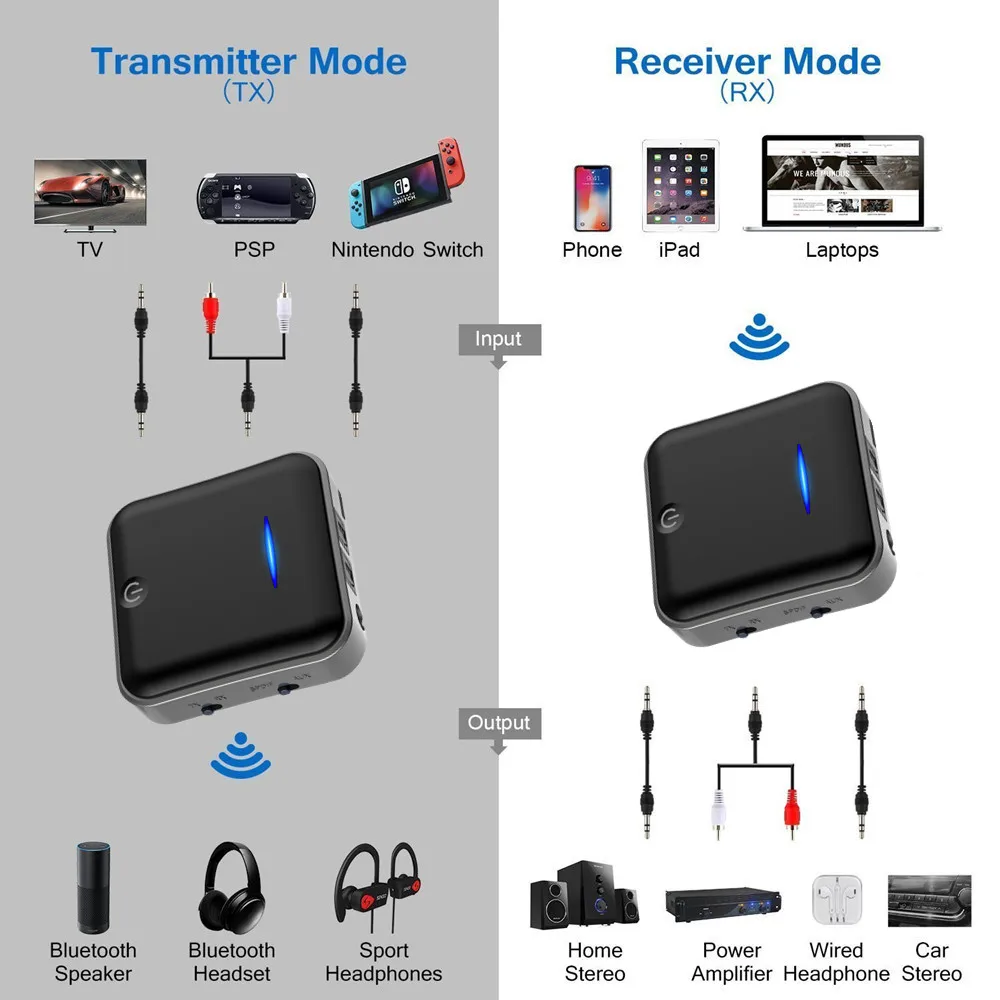

Этот продукт находится в режиме приема, который может подключать bluetooth музыку на мобильном телефоне, компьютере и планшете, и передача музыки через функцию приема bluetooth продукта на аудио и другое оборудование с AUX/SPDIF аудио входным интерфейсом.

Соответствующие шаги:

A, в состоянии выключения, переключатель RX/TX на стороне устройства помещается на конце «RX» и проводит Длительное нажатие кнопки 3 S для включения. (Примечание: переключатель необходимо поместить в конец «RX», а затем включить. Во время переключения режим должен быть выполнен, когда он выключен. Без включения с зарядкой!)

B, дважды нажмите многофункциональную кнопку, и устройство входит в состояние, в котором находится bluetooth для подключения к сопряжению (красный и синий свет мигает поочередно).

C, вставьте аудиокабель 3,5 мм к интерфейсу устройства AUX, в то же время AUX/SPDIF аудио интерфейс переключатель оборудования должен быть помещен в сторону «AUX», другой конец аудио линии вставляется в входной интерфейс семейного аудио оборудования. (Если вы используете SPDIF волоконный интерфейс, пожалуйста, вставьте оптоволоконную линию в интерфейс SPDIF OUT RX, В то же время сторона оборудования AUX/SPDIF аудио интерфейс переключатель расположен в стороне "SPDIF", другой конец оптоволоконной линии вставляется в входной интерфейс семейного аудио оборудования)

D, включите функцию bluetooth мобильного телефона. Телефон будет автоматически искать устройство bluetooth и выбирать и подключать устройство «bt-b19» в списке bluetooth.

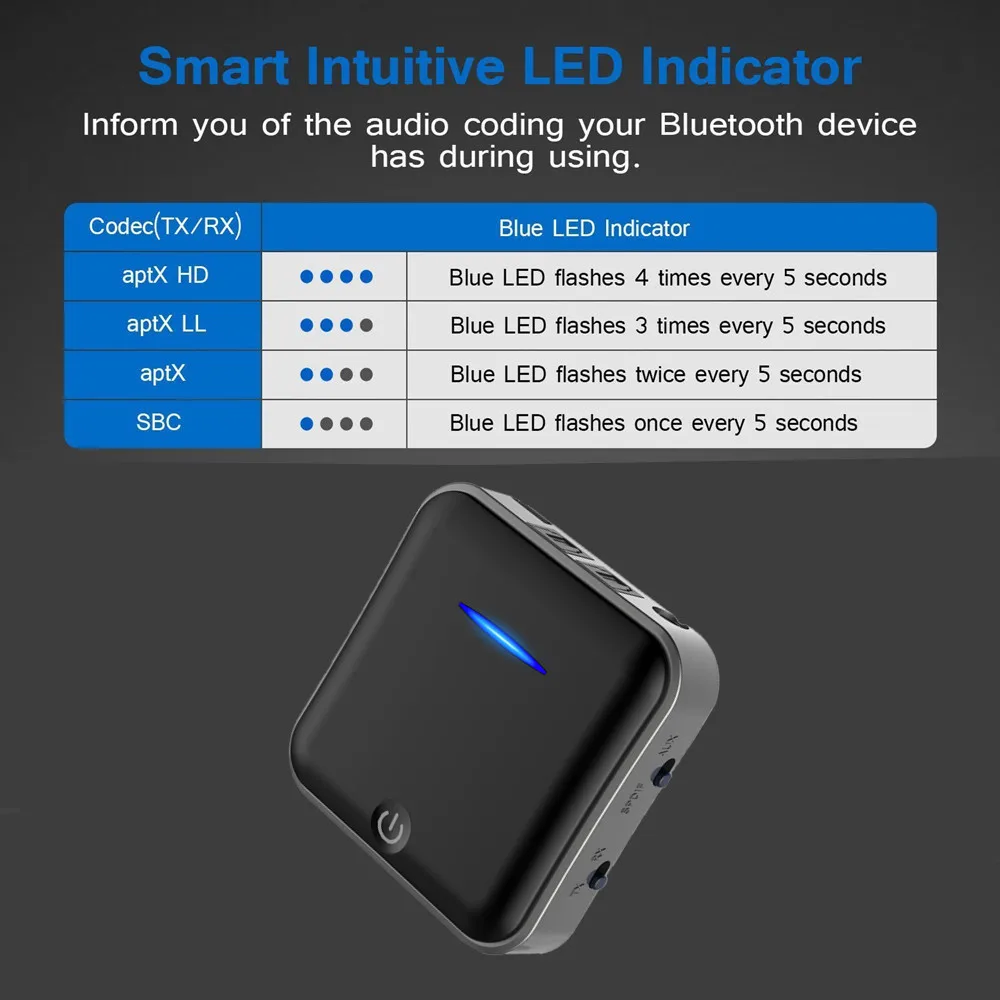

E, после успешного подключения, вы можете использовать это устройство, чтобы наслаждаться музыкой! (Примечание: после успешного подключения Передача воспроизводит режим музыкального кодека, синий светодиодный свет: aptx HD мигает 4 раза каждые 5 секунд, aptx LL мигает 3 раза каждые 5 секунд, aptx мигает 2 раза каждые 5 секунд, SBC мигает 1 раз каждые 5 секунд, AAC мигает 5 раз каждые 5 секунд)

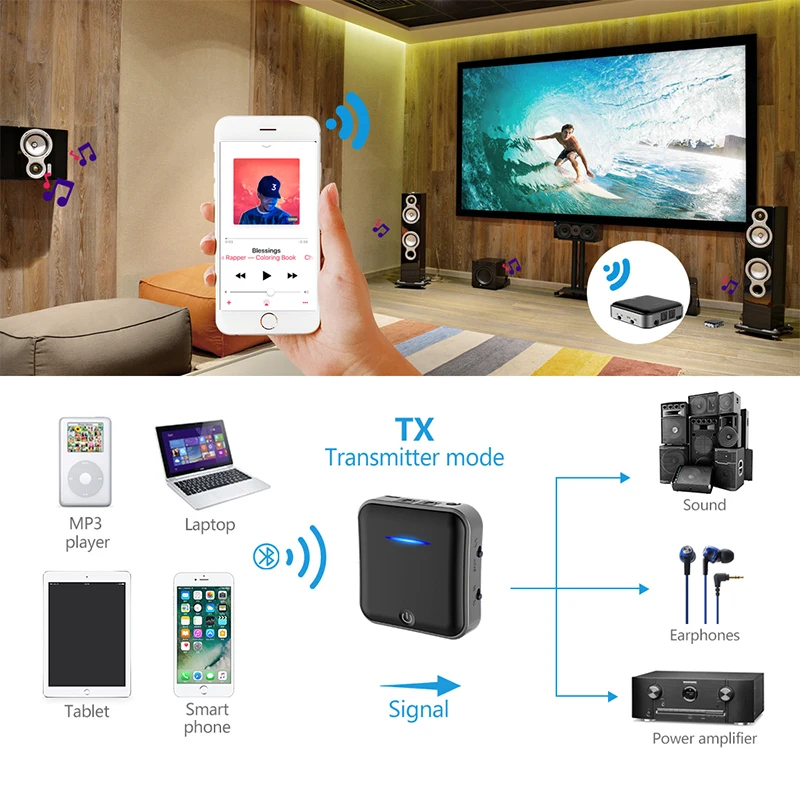

2)Режим запуска TX:

Этот продукт находится в режиме запуска, который может использоваться в сочетании с телевизором, и может быть передан по беспроводной сети на bluetooth-оборудование (bluetooth-гарнитура) или bluetooth-динамик.

Соответствующие шаги:

A, включите bluetooth-динамик или bluetooth-гарнитуру и поместите ее в режим ожидания.

B, в состоянии выключения, переключите переключатель RX/TX на конец «TX» и нажмите кнопку устройства 3 S в течение длительного времени.(Примечание: переключатель необходимо поместить в конец «RX», а затем включить. Во время переключения режим должен быть выполнен, когда он выключен. Без включения с зарядкой!)

C, дважды нажмите многофункциональную кнопку, и устройство входит в режим поиска bluetooth (bluetooth-гарнитура или динамик) (синий индикатор загорается и мигает дважды в секунду).

D, вставьте аудиокабель 3,5 мм к интерфейсу устройства AUX, в то же время AUX/SPDIF аудио интерфейс переключатель оборудования Сторона находится в "AUX" стороне, другой конец аудиолинии вставляется в аудиовыход интерфейса мобильного телефона, планшета, MP3, компьютеров, ТВ и другое оборудование (например: выходной интерфейс гарнитуры оборудования).

(Если ваш телевизор или другие аудиоустройства с SPDIF аудиовыход интерфейс, пожалуйста, вставьте оптоволоконную линию к интерфейсу вывода волокна устройства источника аудио, другой конец оптоволоконной линии вставляется в Устройство SPDIF в интерфейсе TX, в то же время, Переключатель боковой AUX/SPDIF аудио интерфейс расположен на стороне «SPDIF»)

E, синий индикатор устройства мигает дважды в секунду, поиск состояния устройства bluetooth (bluetooth-гарнитура или динамик). Подключите этот продукт и устройство bluetooth (например, bluetooth-гарнитура) к 1 м.

F, ваш bluetooth-динамик или гарнитура могут слышать звук после успешного сопряжения продукта. (Примечание: после успешного подключения Передача воспроизводит режим музыкального кодека, синий светодиодный свет: aptx HD мигает 4 раза каждые 5 секунд, aptx LL мигает 3 раза каждые 5 секунд, aptx мигает 2 раза каждые 5 секунд, SBC мигает 1 раз каждые 5 секунд)

Примечание: ①различные устройства bluetooth (например, bluetooth-гарнитуры) имеют разное время для поиска соединений из-за различий в стандарте.

②В режиме TX синий свет на устройстве мигает дважды в секунду для поиска устройств bluetooth (bluetooth-гарнитура или динамик).

③ Во время подключения предпочтительна кодека APTX.

④Рекомендуется включить и поместить bluetooth-динамик или bluetooth-гарнитуру в соответствующее состояние, а затем устройство можно открыть для улучшения скорости подключения.

1 Операционная 2 единицы режима запуска TX:

О, см. Вышеуказанные шаги подключения для подключения к bluetooth-гарнитуре (bluetooth-гарнитура или динамик).

B, после успешного подключения устройства bluetooth (bluetooth-гарнитура или динамик), пожалуйста, выключите bluetooth-устройство (bluetooth-гарнитура или динамик).

C, включите bluetooth-гарнитуру B (bluetooth-гарнитуру или динамик) и поместите ее в режим ожидания.

D, дважды нажмите многофункциональную кнопку, синий свет на устройстве мигает дважды в секунду, и он начинает поиск bluetooth-гарнитуры B (bluetooth-гарнитура или динамик), И затем автоматически подключается к bluetooth устройству B.

E, после того, как B успешно подключен, пожалуйста, снова поставьте под состояние, которое соответствует, после 10-20 s bluetooth (bluetooth гарнитура или динамик) A и B будут звучать одновременно.

Примечание: ①если вы не можете подключиться к bluetooth-устройствам A и B (bluetooth-гарнитура или динамик) одновременно, вы можете перезагрузить следующее устройство передатчика.

②Из-за разного плана и протокола bluetooth (bluetooth-гарнитура или динамик), 1 работающий 2 блока режима запуска может показаться безуспешным и без звука, и вы можете попробовать bluetooth-устройство.

③ Когда устройство запускает функцию 1, оно автоматически переключается на кодек SBC.

6、 Диагностика неисправностей

Когда вы столкнулись со следующими проблемами, вы можете попробовать следующие методы для решения. Если по-прежнему возникают проблемы после обработки, пожалуйста, свяжитесь с дилером и не начинайте ремонт самостоятельно, чтобы не вызвать ненужных проблем!

Адаптер не работает должным образом?

1) Пожалуйста, вставьте зарядное устройство в соединение, чтобы проверить, есть ли у батареи электричество.

2) Выключите источник питания и проверьте, может ли он разбудиться.

3) Если устройство не может быть обнаружено на мобильном телефоне. Пожалуйста, проверьте, ожидает ли устройство соответствующего состояния подключения в режиме RX, и можете обратиться к методу, используемому в режиме RX в вышеуказанной функциональной операции.

4) Если bluetooth (bluetooth-гарнитура или динамик) в режиме TX не удается найти, пожалуйста, проверьте, находится ли устройство в поиске состояния устройства bluetooth в режиме TX, см. Вышеуказанную функцию, которую использует метод bluetooth устройства в режиме TX.

5) режим работы и состояние оборудования могут определяться в соответствии с переключателем бокового режима устройства и светодиодной подсветкой.

6) нет звука на подключении, пожалуйста, проверьте, соответствует ли переключатель аудиоинтерфейса AUX/SPDIF на устройстве аудиоинтерфейсу.

7) Если вы не можете подключиться к bluetooth-устройству (например, bluetooth-гарнитуре), вы можете закрыть bluetooth-приемник на некоторое расстояние или дважды щелкнуть кнопку, чтобы выполнить поиск снова.

8) из-за различных схем Bluetooth чип приемника и протоколов передачи, могут быть проблемы, которые не могут быть подобраны, и мы постоянно пытаемся оптимизировать!
