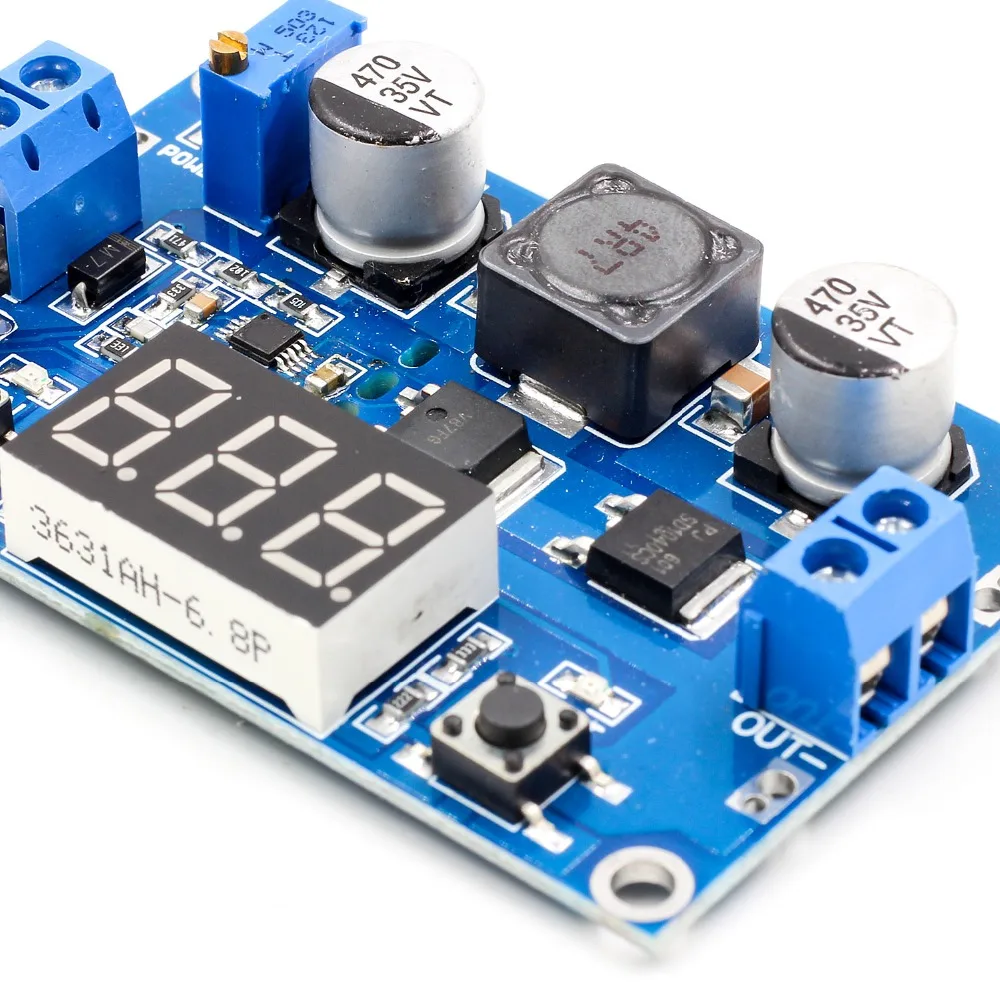

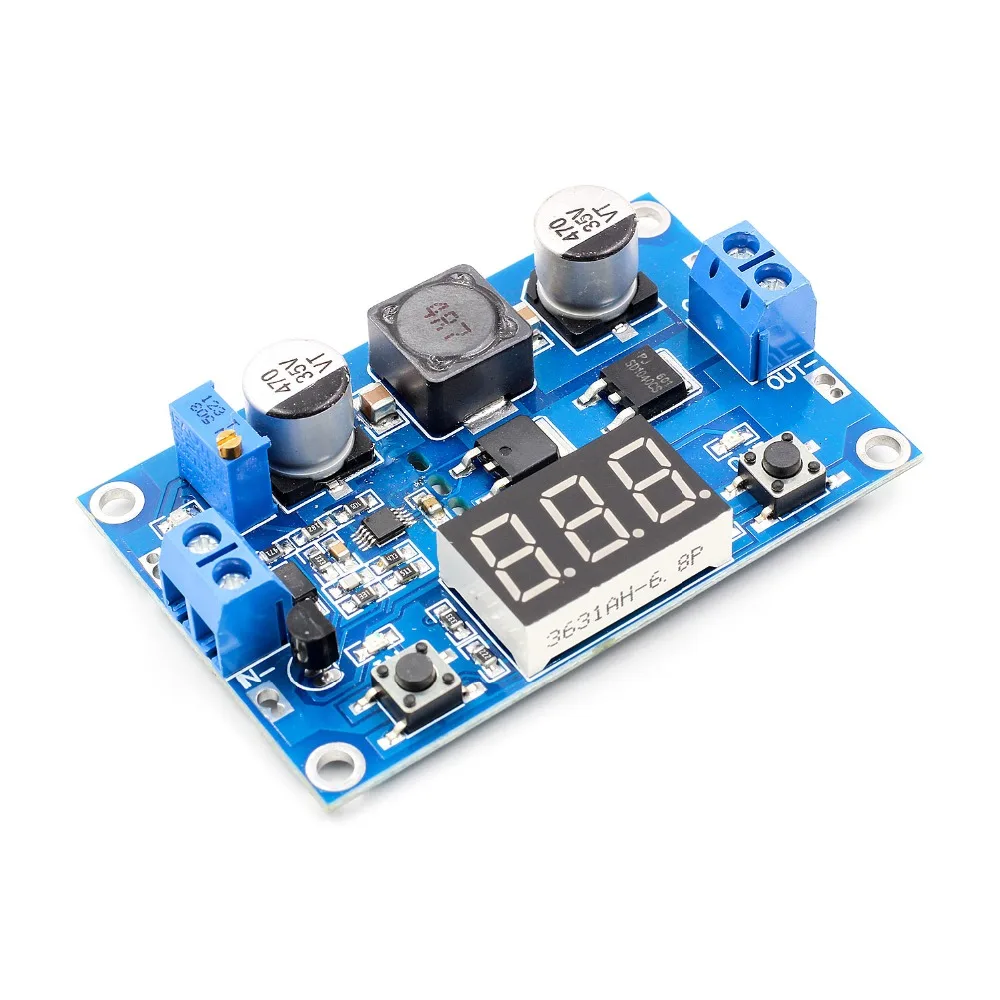

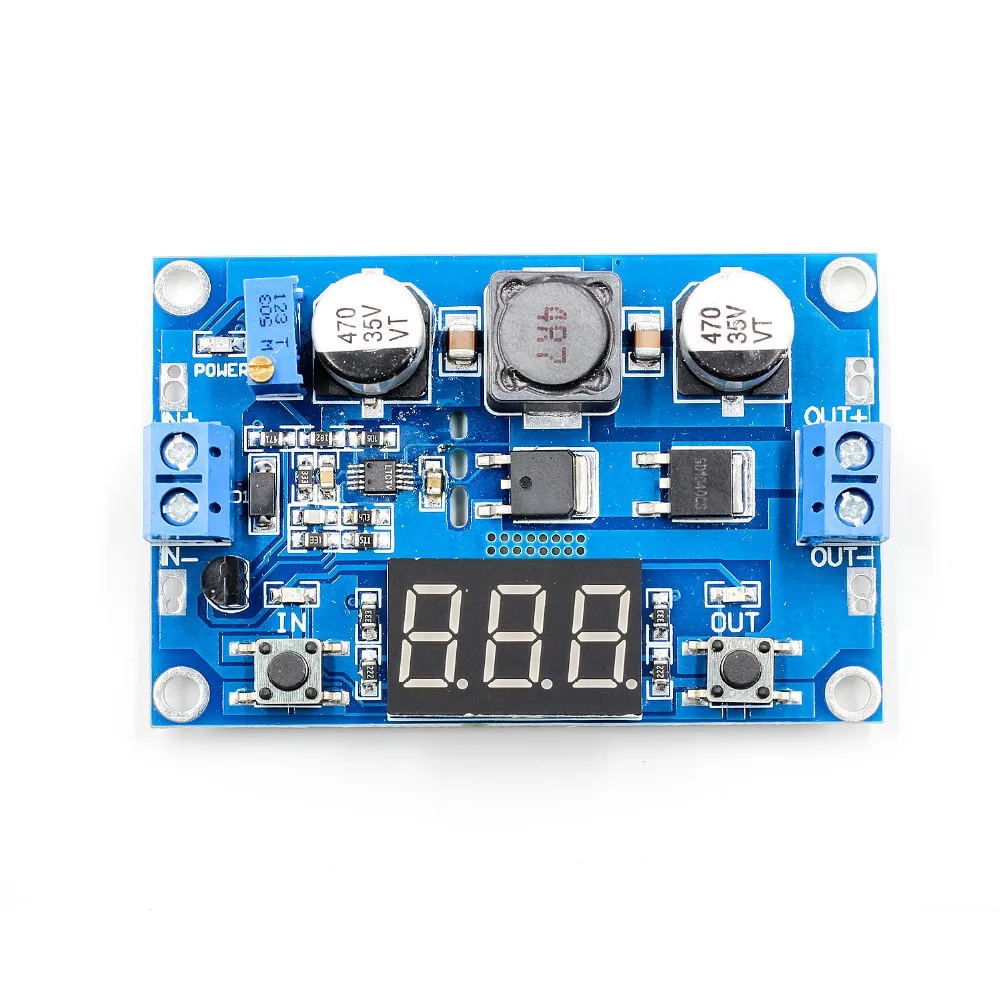

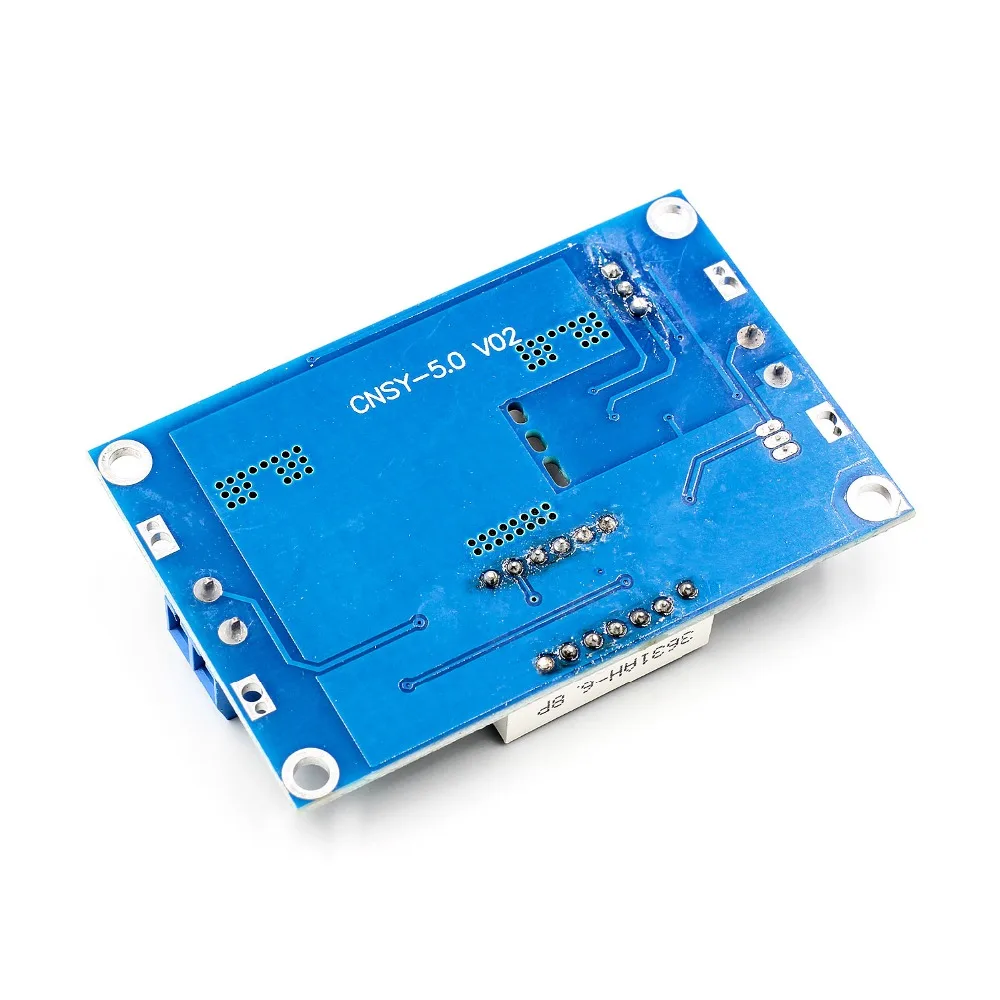

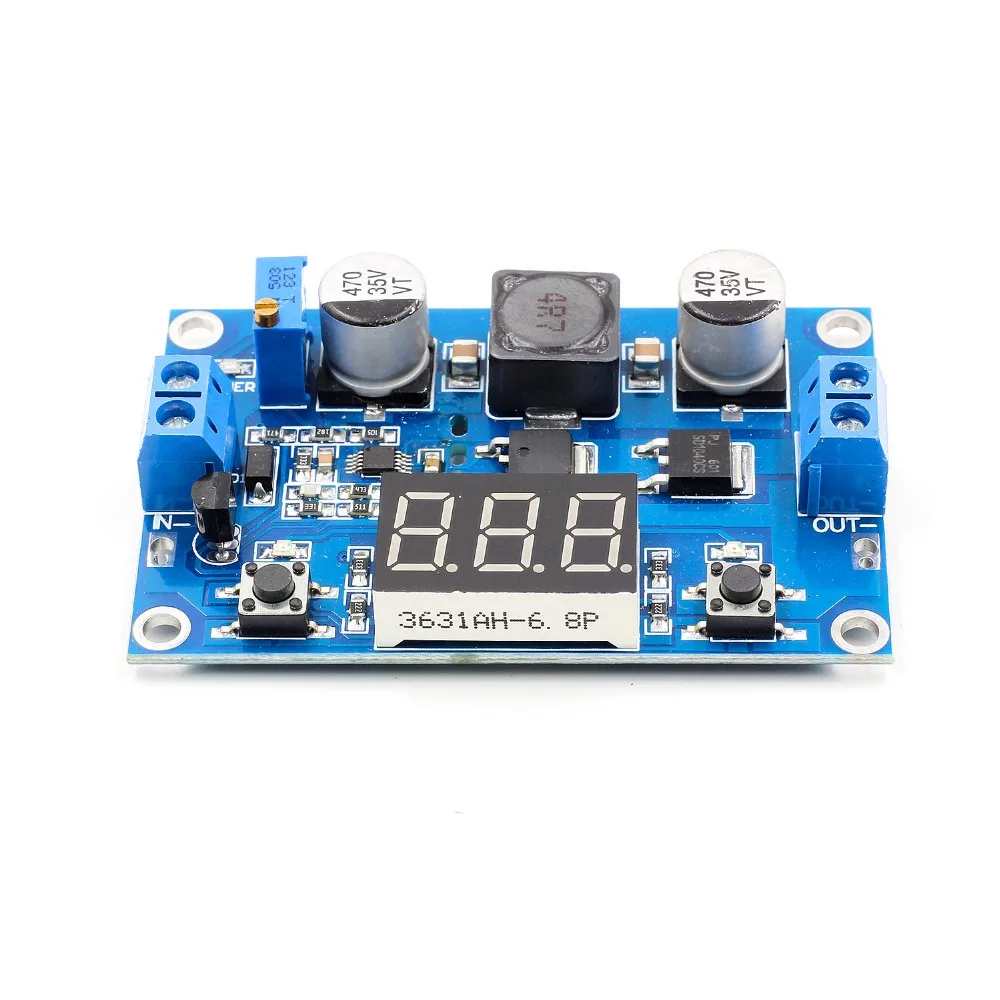

1 шт. DC 3 ~ 35 В до 5 35V LTC1871 усилитель шаговый фильтр для модуля преобразователя

I. Введение:

Покажите, что используется более продвинутый микропроцессор вольтметра, часть импортированного в США регулятора Boost boost, благодаря использованию мощного MOSFET на сопротивление и устраняет необходимость в токе резисторе sense, максимальная эффективность, эффективность до 96.4%. Импорт высокомощных низкостойких труб MOS, большая посылка, высокий ток, высокая эффективность Schottky, широкие следы PCB утолщенные, высокая мощность эффективность и низкая температура гарантии. Широкое напряжение, когда входное и выходное напряжение может быть достигнуто в более чем 20 в 128 Вт выходной мощности. Импульсный источник питания с длительным сроком службы для высокочастотных и высокоёмких электролитических конденсаторов с низким сопротивлением (низким уровнем ЭСР), что позволяет снизить пульсацию на выходе. Модуль чипов импортируется, использование материалов, стабильная производительность!

Модуль состоит из трехмесячной студийной команды старших инженеров, разработка более интеллектуальных, гуманных, экономически эффективных модулей.

Новые функциональные преимущества:

1. Бортовой светодиодный светильник, условия работы еще более интуитивно понятны.

2. Кнопочный переключатель, цифровой трубчатый светильник, кнопка для переключения измерения входного и выходного напряжения. (Встроенный индикатор напряжения «IN» выделяет входное напряжение, «OUT» для выделения выходного напряжения).

3. Этот продукт имеет сильный запуск, функция самокалибровки вольтметра! Не будет проблем с неточным вольтметром!

Во-вторых, параметры производительности:

1. Входное напряжение: 3 ~ 35 В постоянного тока (Примечание: входное напряжение составляет менее 4 в, неисправность встроенного вольтметра)

2, входной ток: 9A (макс.)

3, выходное напряжение: 3,5 ~ 35V постоянного тока (эта пластинка представляет собой повышающий доска, выходное напряжение при заказе на сумму> = входное напряжение)

4, выходной ток: 6А (макс.)

5, Выходная мощность: 75 Вт (при входном напряжении более 20 в выход может достигать 128 Вт)

6, эффективность преобразования: 96.7% (максимум)

7, Выходная пульсация: 24 мВ (TYP)

8 бортовой измеритель напряжения диапазон: 4 ~ 40 В, погрешность +-0,1 в

9, защита от короткого замыкания: Да (предельный ток 14A). Советы: когда доступ к мощной нагрузке, так как Общая сборка только машин, ограничение тока является самоблокирующей защитой, рекомендуется для загрузки, а затем доступ к нагрузке.

10. Защита от обратной полярности на входе: нет (при необходимости, введите нитку в диод с высоким током).

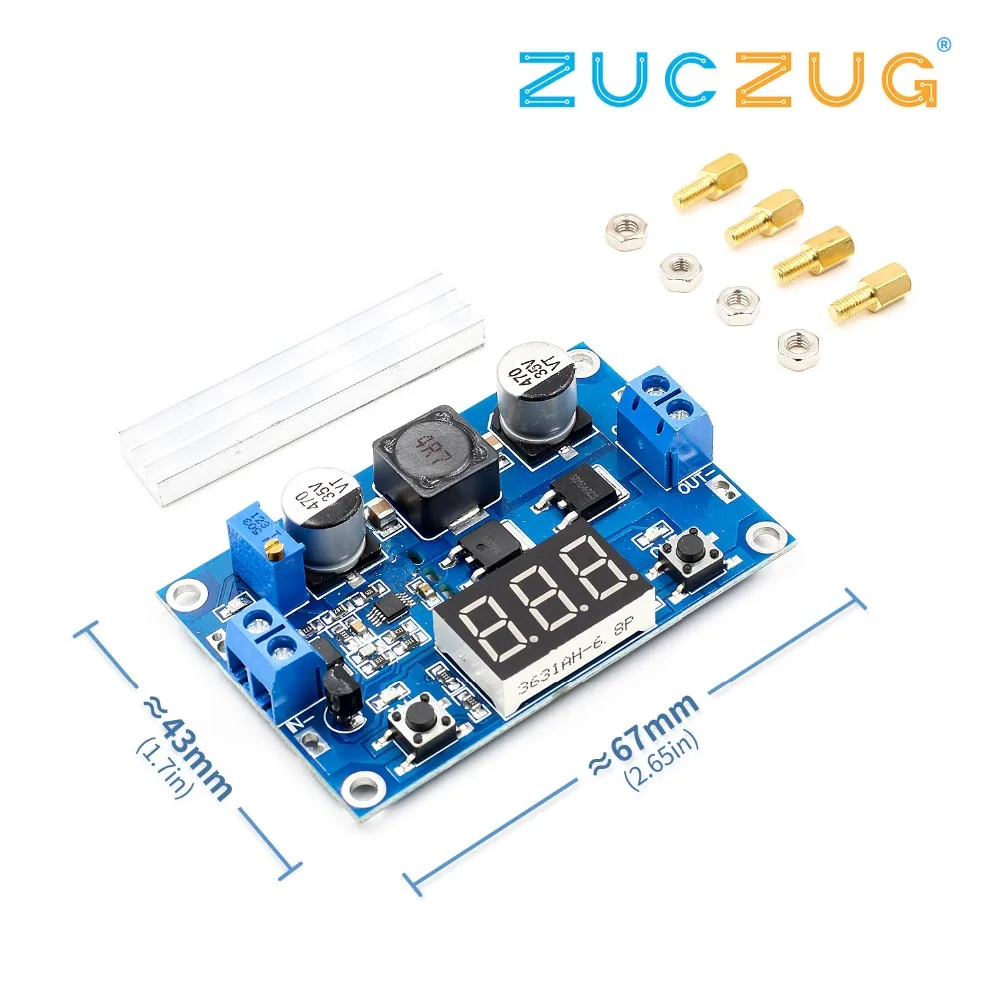

11, Длина x Ширина x высота = 67*43*12 мм (без столбов)

Этот продукт является новой двойной функцией коррекции напряжения

Конкретные методы:

Калибровка дисплея выходного напряжения

Шаг 1, чтобы настроить вправо, чтобы сделать "OUT" светильник индикатора, затем вольтметр показывает выходное напряжение; 2S выше нажмите сразу после выпуска, вольтметр и синхронный мигающий светильник «OUT», поэтому вы входите в режим калибровки дисплея выходного напряжения.

Шаг 2, нажмите (нормальная скорость может быть) нужное время, чтобы добавить напряжение значения напряжения блока; Короткое нажатие левой кнопки вниз значение напряжения минус значение единицы измерения; величина напряжения блока составляет менее 0,1 V Вольтметр Минимальный дисплей до 0,1 V, Поэтому вам нужно нажимать, для детей от 1 года до 5 лет раз подряд, чтобы увидеть вольтметр изменить 0,1 V, бетон постоянно нажмите клавишу в несколько раз вольтметр изменения 0,1 V, в зависимости от тока, напряжение дисплея, ток отображает напряжение, чем выше число, тем меньше нажатие.

Шаг 3, Регулировка выходного напряжения завершена, нажмите кнопку на правой стороне после выхода 2S выше, вы можете выйти из режима калибровки дисплея выходного напряжения. Все параметры настроены для автоматического снижения заряда.

Калибровка дисплея входного напряжения

Шаг 1), для того чтобы отрегулировать право вносить "в" индикатор светильник, затем вольтметр отображает входное напряжение; 2S выше пресс сразу после выхода, Вольтметр и "в" индикатор синхронная мигающая, таким образом, вы входите в режим калибровки отображения входного напряжения.

Шаг 3 совместим с методами калибровки дисплея выходного напряжения.

Примечание: При доставке данного изделия прошли испытания более чем в три раза превышает, напряжение дисплей для того чтобы обеспечить точность в 0,1 V, функция, является более точным, чтобы удовлетворить ваши требования и дизайн, простота использования.

В-третьих, применение:

1. DIY блок питания, 5 В может быть вход, выход может 5-35 в регулируется.

2. Источник питания для вашего электронного устройства, в соответствии с вашей системой, может установить значение выходного напряжения. К примеру 5V 3,7 V литий-литр сделать mobile power, 7,4 V или 12V 19 литров к ноутбуку источника питания.

3. Как источник питания транспортного средства для вашего ноутбука, КПК или цифровой продукции.
