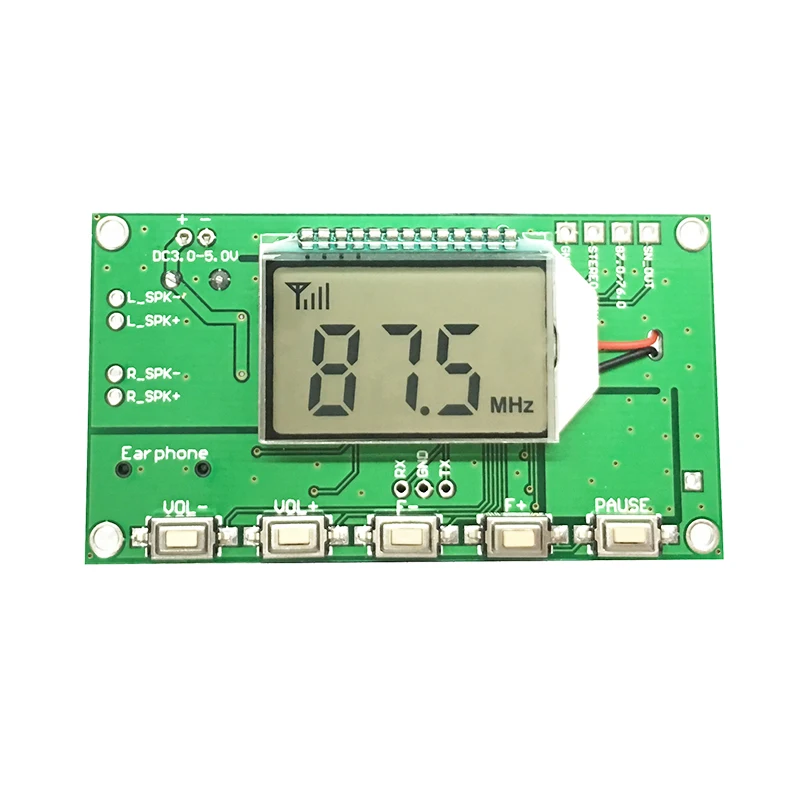

Модуль FM приемника 76 0 108 МГц беспроводной модуль радио с модуляцией частоты

---

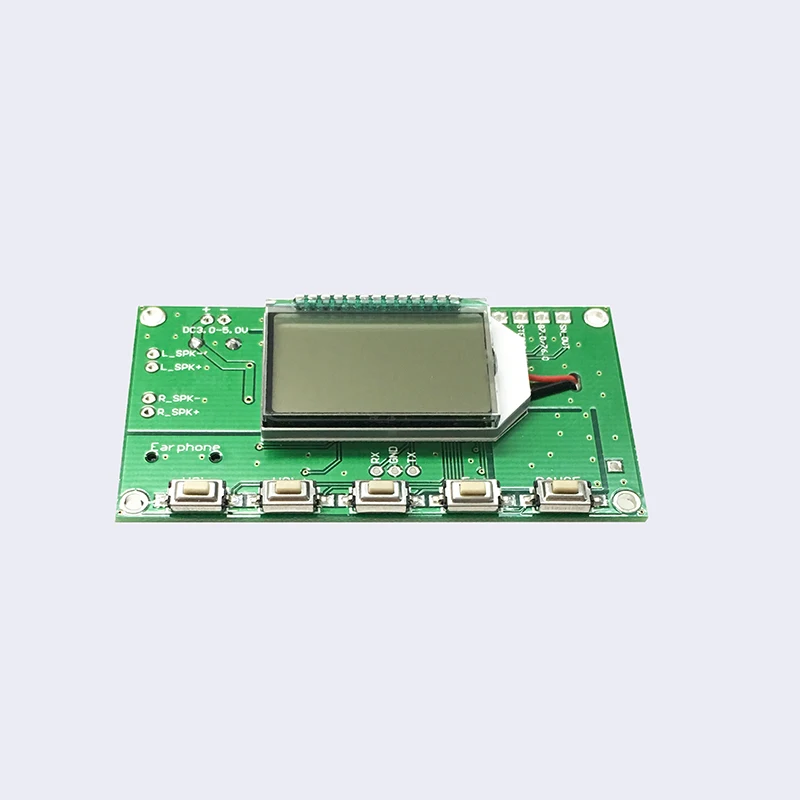

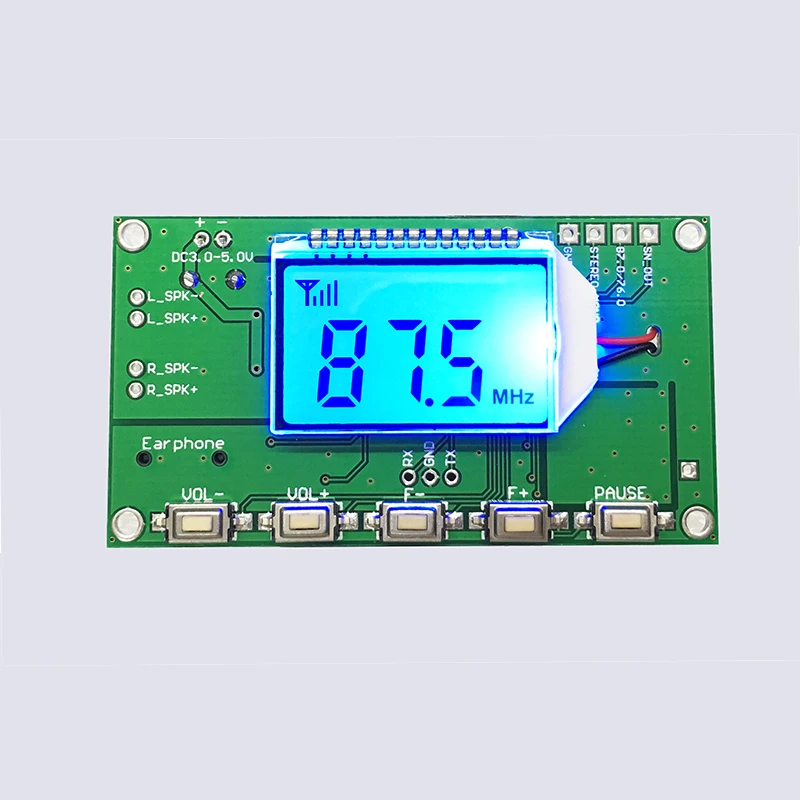

FM_RADIO_SN-это fm-радиоприемник со статической функцией. Он интегрирует Высокочувствительный радиочип, модуль обработки звукового сигнала DSP, усилитель звуковой мощности, ЖК-дисплей и другие функциональные схемы. Это полный высокой чувствительности полностью цифровой FM радио.



Плата радиоприемника имеет следующие функции:

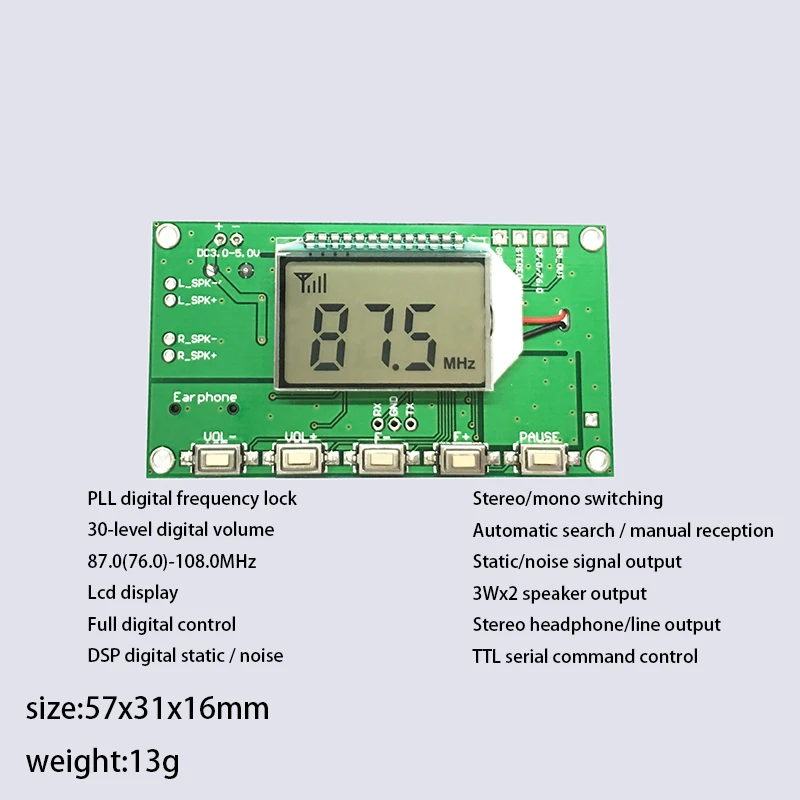

  1: Используйте передовую технологию обработки цифрового аудио сигнала (DSP) и технологию демодуляции петли (PLL), чтобы качество звука было более реалистичным и стабильным.   2: ЖК-дисплей интуитивно понятный и точный, с очень низким энергопотреблением и минимальными помехами.   3: полностью цифровое управление, простота в эксплуатации и делает продукт более стабильным и прочным.   4: Встроенный цифровой процессор DSP squelch, без сигнала автоматического отключения звука, избавьтесь от раздражающего шуршания традиционного fm-радио.   5:30 уровень цифровой Диапазон регулировки громкости.   6: поддержка последовательного управления связью, вы можете заменить все функции модуля дистанционного управления кнопками на устройство с последовательным портом TTL, таким как компьютер или MCU.   7: независимый стерео/моно контроль для большей экологической адаптируемости.   8: уникальный тихий выходной терминал сигнала может быть расширен для управления внешними устройствами через тихие сигналы.   Предельный параметр   Минимальное справочное значение параметра Максимальная единица измерения   Рабочая температура-20 25 + 70 °C   Температура хранения-30 25 + 80 °C   Рабочее напряжение 3,0 5,0 5,5 V   IO напряжение-0,3 5,5 V   RF входное напряжение 0,3 V



Выбор периферийных устройств   Источник питания   <1>: fm-радио является радиочувствительным устройством. Помехи от ближайшей станции могут повлиять на получение. Например, соседние микроволновые печи, Высокочастотная Сварка или мощные двигатели могут мешать нормальной работе и приему радио. Эффект.   <2>: порт ввода питания модуля (DC3.0-5.0V на печатной плате)-+ Подключите отрицательные и положительные полюсы источника питания (аккумулятор или Регулируемый источник питания) отдельно. (Обязательно проверьте напряжение и полярность источника питания перед включением питания. Ошибка, а затем включение).   <3>: источника питания напряжение должно быть между 3,0 V и 5,0 V, а максимальная сила тока составляет 2A или больше, а на выходе пульсации мала.   <4>: источник питания рекомендуется получить с помощью регулирования напряжения после выпрямления и фильтрации литиевой батареей или силовым частотным трансформатором. Переключение источников питания без фильтров, таких как мобильный телефон зарядные устройства, Зарядные сокровища, не может быть использован. Во-первых, процесс переключения этого типа источника питания будет генерировать много высокочастотных помех, что напрямую влияет на эффект приема радио. Во-вторых, мобильный телефон зарядное устройство, выходное напряжение зарядного устройства, как правило, на 5 в выше, чем рабочее напряжение модуля, и его легко сжигать в течение длительного времени. Плохой модуль. Также не рекомендуется брать Питание USB с компьютера, потому что ток питания компьютера USB ограничен, рабочий ток модуля может достигать 1 А или выше при большом объеме, а длительная работа повредит или защитит usb-блок питания части компьютера, А также с компьютера. Источник питания USB содержит различные высокочастотные помехи, генерируемые в процессе работы компьютера, что повлияет на эффект радио.   Динамик   <1>: рекомендуется использовать пару динамиков 4Ω/3 Вт или 4Ω/5 Вт для достижения лучшей эффективности выходного сигнала усилителя.   <2>: SP_L подключен к левому канальному динамику, SP_R подключен к правому канальному динамику, И SP +/SP-подключается к положительным и отрицательным клеммам соответствующего динамика.   <3>: в том случае, если вы хотите, чтобы управлять гарнитурой, разъем 3,5 мм штекер гарнитура непосредственно в док-станции с гнездом на плате. После подключения гарнитуры выход усилителя автоматически выключится.

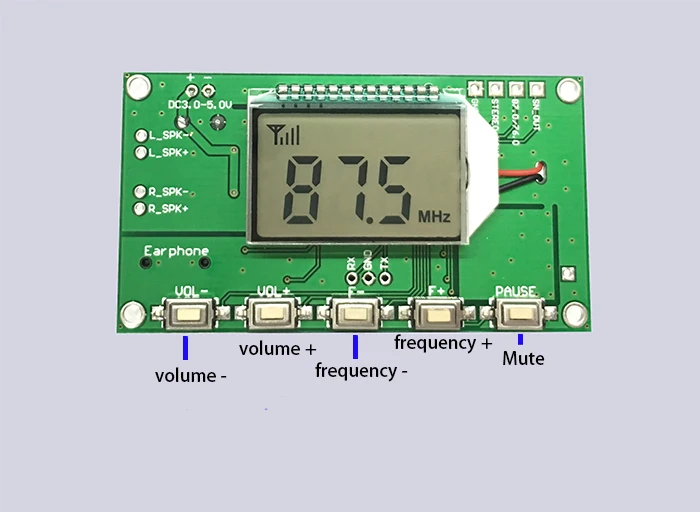

Антенна   <1>: антенна в основном отвечает за получение радиоволн из космоса. Согласно правилу выбора антенны, длина антенны максимально приближена к длине волны 1/4 принимающей частоты. Например, для получения станции 100 МГц Идеальная длина антенны L = (скорость волны/частота) / 4 = 300000000 / 100000000 = 75 см.   <2>: рекомендуется использовать прикрепленную антенну длиной 75 см с fm-радио.     Инструкции по эксплуатации   (1): Регулировка громкости   V-образная клавиша: короткое нажатие громкости-продолжительное нажатие-   Кнопка V +: короткое нажатие громкости +, продолжительное нажатие +       (2): регулировка частоты   Режим CH:   F-key: короткий пресс-канал-Длительное нажатие для поиска   Кнопка F +: короткое нажатие +, длинное нажатие для поиска   Режим FRE:   Нажатием клавиши: короткое нажатие частота-0,1 МГц, нажмите и удерживайте кнопку частота непрерывной-1 МГц   F + ключ: короткое нажатие частоты + 0,1 МГц, нажмите и удерживайте кнопку частота непрерывной + 1 МГц       (3): выключение звука/воспроизведение   Кнопка паузы: Короткое нажатие на режим отключения звука/воспроизведения, Длительное нажатие на полную полосу для автоматического поиска и сохранения станции (режим CH действителен).       (4): Автоматическая установка порога (порога)   В то же время, нажмите и удерживайте кнопку F-/F + в течение 2 секунд, чтобы войти в автоматический интерфейс регулировки порога. Пользователь может отрегулировать порог действия автоматического сгибания в соответствии с конкретным использованием. Диапазон регулировки t00-t20. Чем больше значение, тем выше порог. Чем легче сигнал приглушен, тем ниже значение, тем ниже порог и тем слабее слабый сигнал. Как правило, регулировка может быть между t02-t05, и когда t = 00, автоматическая статическая функция выключена.   <5>: Настройка подсветки   Нажмите кнопку паузы в выключенном состоянии, затем включите и продолжите нажимать и удерживать. ЖК-дисплей отображает «HI» интерфейс, а затем отображает «B1», чтобы указать, что задний светильник установлен в режиме постоянного светильник. «B0» отображается, чтобы указать, что подсветка была установлена в режим энергосбережения, и в режиме энергосбережения нет кнопки. Подсветка автоматически отключается после 20 С. После установки, вам нужно выключить и включить снова. Повторите этот шаг, чтобы изменить состояние настройки (заводским по умолчанию является режим энергосбережения B0 или подсветки).   <6>: Переключение режима CH/FRE   Нажмите и удерживайте ручку VOL-/VOL + в течение 2 секунд одновременно. ЖК-дисплей CH указывает на переключение в режим поиска, а дисплей FRE указывает на переключение в ручной режим настройки частоты. В режиме CH Кнопка F-/F + является каналом +/-функцией и в режиме FRE, кнопка F +/F-это частота +/-функция.

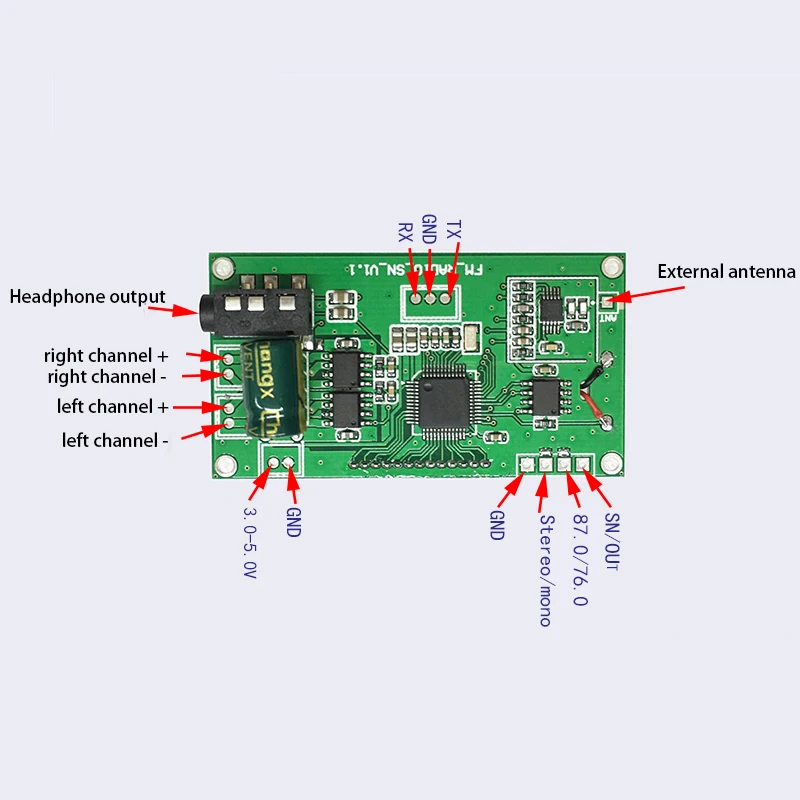

Описание внешнего терминала   <1>: терминал для наушников (аудиовыход)   Для наушников (аудиовыход) Терминал используется для подключения наушников или в качестве выход аудиосигнала для подключения к внешнему аудио усилитель мощности с помощью стандартного 3,5 мм стерео аудио док-станции. При вставке аудиотерминала штырь обнаружения аудиобазы короткое замыкание на землю, и микроконтроллер автоматически переключается в режим аудиовыхода после обнаружения сигнала, то есть, выходному проводу бортовой усилитель мощности выключен, И амплитуда выхода DAC настраивается для нажатия на наушники или стандарт для вождения внешнего усилителя.       <2>: выходной терминал усилителя   Усилитель 3Wx2 интегрирован на модульной плате для прямого привода двух динамиков 3 Вт.   Соответствующий порт SP_L подключен к левому канальному динамику, а соответствующий порт SP_R подключен к правому канальному динамику, В котором SP +/SP-это положительные и отрицательные клеммы динамика.       <3>: стерео (моно)/моно (моно) переключатель терминала   Стерео/моно-терминал используется для настройки режима приема FM модуля. Этот терминал остается в режиме стерео приема. Этот терминал находится в режиме mono receive.   Цель настройки стерео/моно-переключателя: из-за разницы между стерео декодированием и принципом моно декодирования декодированный стерео сигнал занимает более широкий диапазон частот и требует более высокого качества сигнала. Поэтому при прослушивании относительно слабой стереотрансляции соотношение сигнал/шум будет низким и будет генерировать больше шума. В это время цепь может быть изменена на моно-режим приема, чтобы улучшить соотношение сигнал/шум выходного сигнала. Хотя в монорежиме нет стереозвука, шум относительно мал, что делает прослушивание лучше. Другими словами, этот переключатель используется для улучшения соотношения сигнал/шум радио в чехол слабых сигналов. Переключение на моно может сделать радио четким в чехол слабых сигналов, так что среднее-высокое-конец FM стерео радио защищены. Стерео/моно переключатель для большей экологической адаптируемости.   <4>: 87,0/76,0 (настройки диапазона вещания кампуса)   Терминал 87,0/76,0 используется для настройки, включается ли модуль в режим полосы вещания кампуса. Этот терминал остается выключить режим вещания кампуса (диапазон частот 87,0-108,0 МГц). Этот терминал должен открыть режим вещания кампуса (Частотный диапазон 76,0-108,0 МГц). ).       <5>: SN_OUT (вывод статического сигнала)   Целью установки этого терминала является резервирование внешнего приложения, для которого требуется тихий триггер сигнала. Этот вывод терминала работает при включении тихой функции модуля. Когда внутреннее бесшумное движение является выходным, высокий уровень является выходным, и низкий выход не работает. Обратите внимание на то, что на выходе возможности этой терминал 3,3 V/20mA.       <6>: внешний антенный терминал   Терминал FM_ANT является входным терминалом антенного сигнала fm-радио, и сигнал антенны является входным. Его можно подключить к внешней fm-антенне через короткий провод.       <7>: UART терминал   Терминал UART используется для подключения к последовательному порту TTL. Его можно подключить к модулю через последовательный порт компьютера (требуется последовательный кабель USB-TTL), последовательный порт TTL MCU или других контроллеров, И функции модуля управления серийным управлением могут заменить работу кнопки. Или пульт дистанционного управления (см. «Руководство по эксплуатации последовательного порта» для конкретного контроля последовательного порта).
