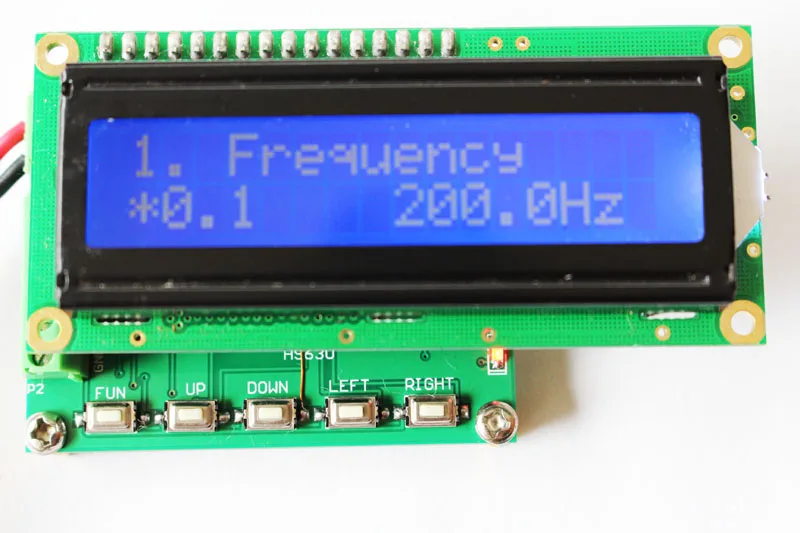

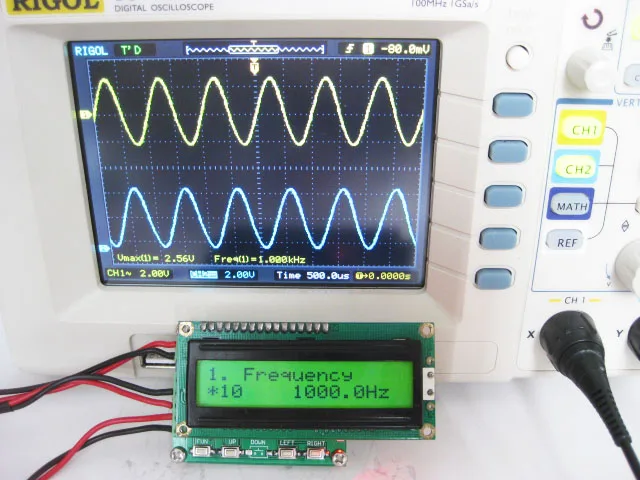

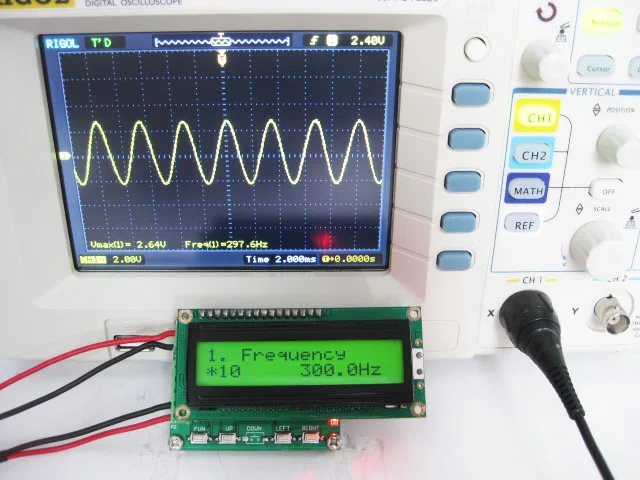

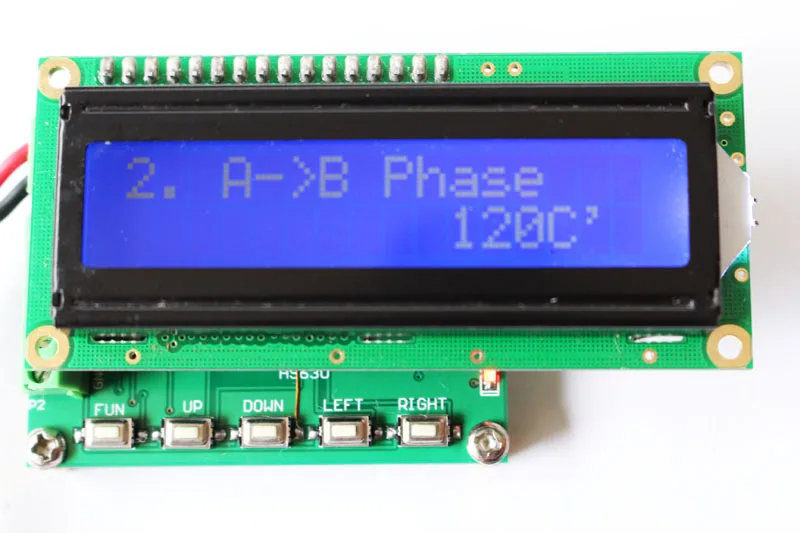

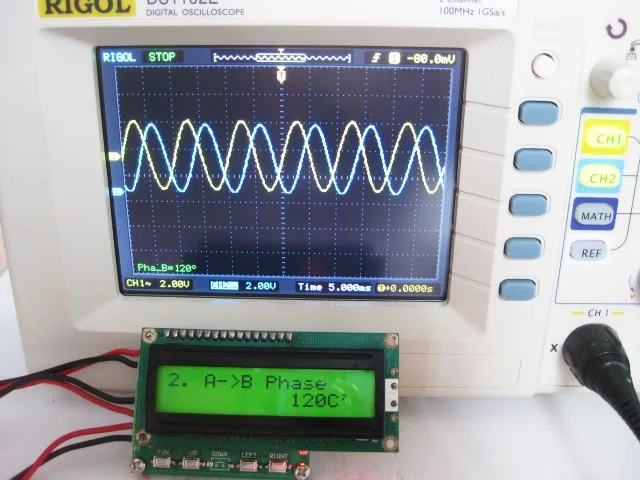

Один. Обзор: материнская плата HS630-трехфазный синусоидальный генератор сигналов, который может измерять частоты от 1 Гц до 200 кГц. Оно может произвести до 2,0 КГц синусоида сигнал, который является простых в использовании и входная частота передачи данных с помощью кнопки. Во-вторых, применение продукта: ● Трехфазный синусоида поколения; ● Генератор сигналов; ● Измеритель частоты; В-третьих, Таблица технических параметров: Нет. Деталь параметр блок замечания 1 Выход Частотный диапазон 0,1 ~ 2000 Гц 2 Выход разрешением частоты 0,1 Гц 3 точности фазового сдвига фазы диапазон 0 ~ 360 градусов 4 точности фазового сдвига фазы разрешение 1 градусов 5 амплитуда сигнала 5 в постоянного тока, максимальная в pp 6 Диапазон измерений частот 1 Гц ~ 200K Гц 7 измерения частоты разрешение 0,01 Гц измерения частоты разрешение 8 измерения частоты Диапазон входного напряжения ± 0,7 ~ 10 В постоянного тока 9 Рабочее напряжение 7 ~ 12 В постоянного тока 10 рабочих токов, <50 мА 11 рабочих температур-40 °C ~ 65 °C по Цельсию Температура хранения-40 °C ~ 65 °C по Цельсию Размер 56*45*20 мм, Длина X Ширина X высота В-четвертых, на дисплее интерфейса и в инструкциях по эксплуатации: (1) Описание кнопки: Веселье: функциональная клавиша; Вверх: Установите предыдущий интерфейс страницы; Вниз: Установите следующий интерфейс страницы; Слева: клавиша «самоблокирующийся»; Длина рукава: клавиша «саморегулируемый»; 4,1, установите выходную частоту Дисплей интерфейса, шрифты: Первая линия «1. Частота» Вторая линия «* 1 100,0 Гц» Клавиша: Веселье: (выберите рабочий бит для установки данных) (нажмите и удерживайте кнопку FUN, чтобы сохранить значение заданных параметров) Слева: клавиша самостоятельной сборки; Длина: кнопка самоуменьшения; 4,2. Установите разность фаз между сигналами фаз А и фаз в (фаза а является точкой отсчета) Дисплей интерфейса, шрифты: Первая линия "2.A->B фаза" Вторая линия «120C» Клавиша: Слева: клавиша самостоятельной сборки; Длина: кнопка самоуменьшения; 4,3. Установите разницу между фазами сигналов A и phase C (фаза A-это точка отсчета) Дисплей интерфейса, шрифты: Первая линия "фаза 3.A->C" Вторая линия "* 1 240C" Клавиша: Слева: клавиша самостоятельной сборки; Длина: кнопка самоуменьшения; 4,4, установите выходной фильтр start / stop Дисплей интерфейса, шрифты: Первая линия «4. Набор фильтров» Вторая линия «фильтр = ON» Клавиша: Слева: старт/стоп; Примечание. (1) запуск: выход подключен к конденсатору фильтра и Выводит сигнал синусоидальной волны. (2) Стоп: выход не подключает конденсатор фильтра и Выводит сигнал ШИМ. 4,5 просим учитывать, что в связи с замерами частоты Дисплей интерфейса, шрифты: Первая линия «6, 2K->200 кГц» Вторая линия "0,00 H" Клавиша: Установите кнопку измерения частотного диапазона: (слева: кнопка самостоятельного подключения) Пять, проводки P1 определение проводки: Значение No. Symbol 1 блок питания VDD, положительный (7 В ~ 12 В) 2 GND источника питания модуля P2 определение проводки: Значение No. Symbol 1 FX Измерение частоты вход 2 Q3 C-выход фазового сигнала 3 Q2 b-фазный сигнал, выход Выход фазового сигнала 4 Q1 A GND блок питания отрицательный (Заземленный) Примечание: дисплей имеет заднюю подсветку и стандартный интерфейс LCD1602.
