ROCK64Мультимедийная плата HDR для компьютера

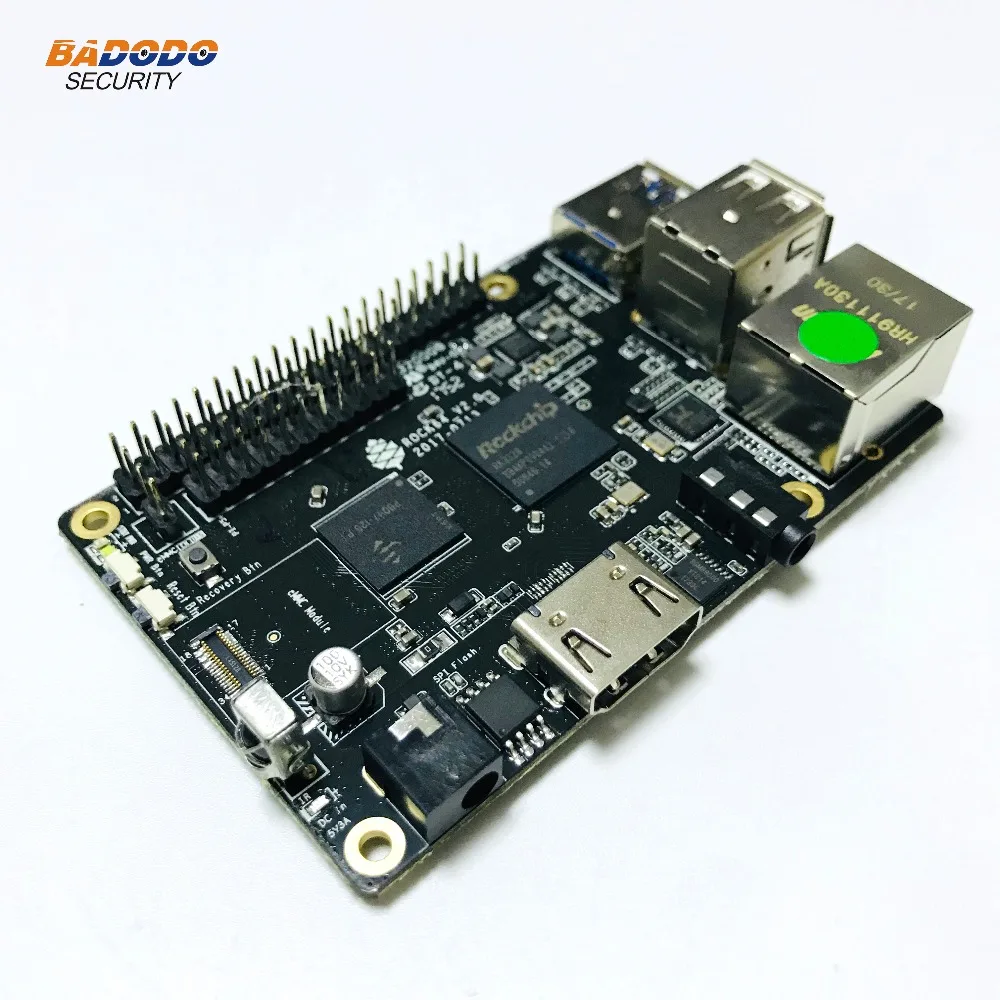

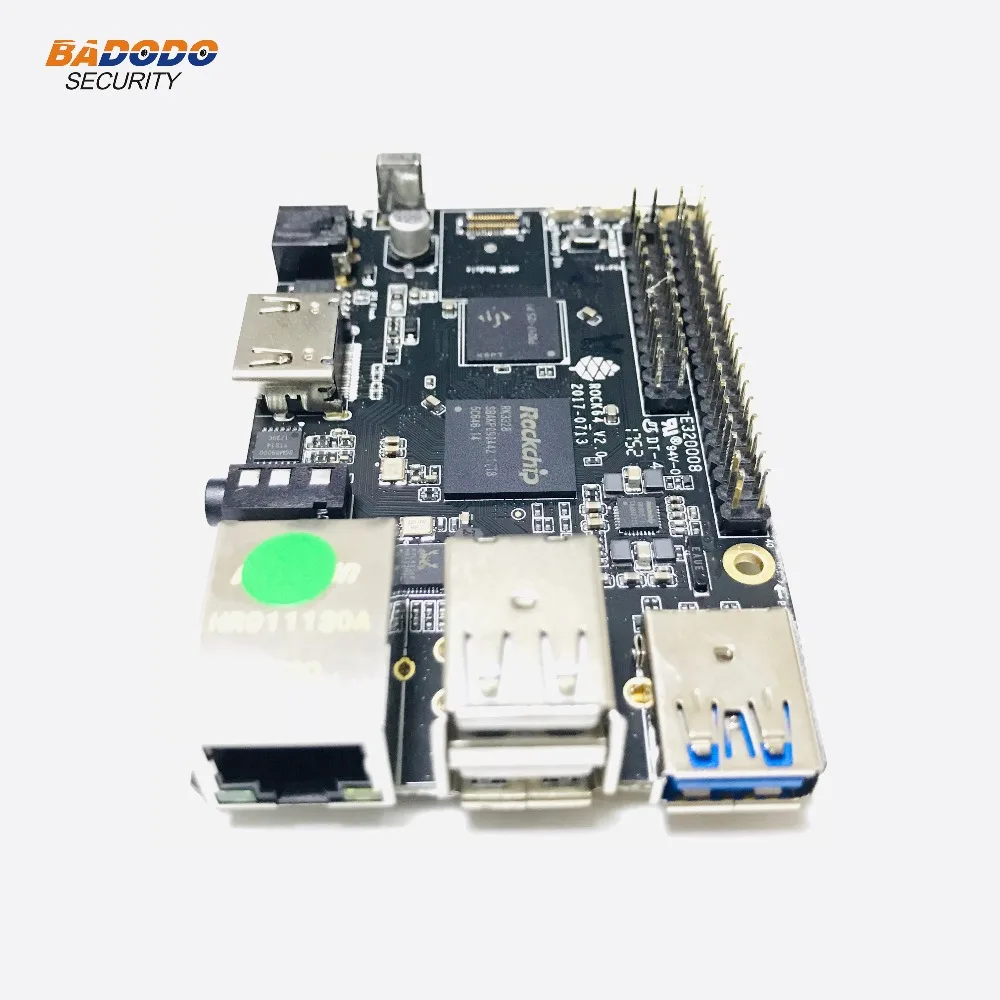

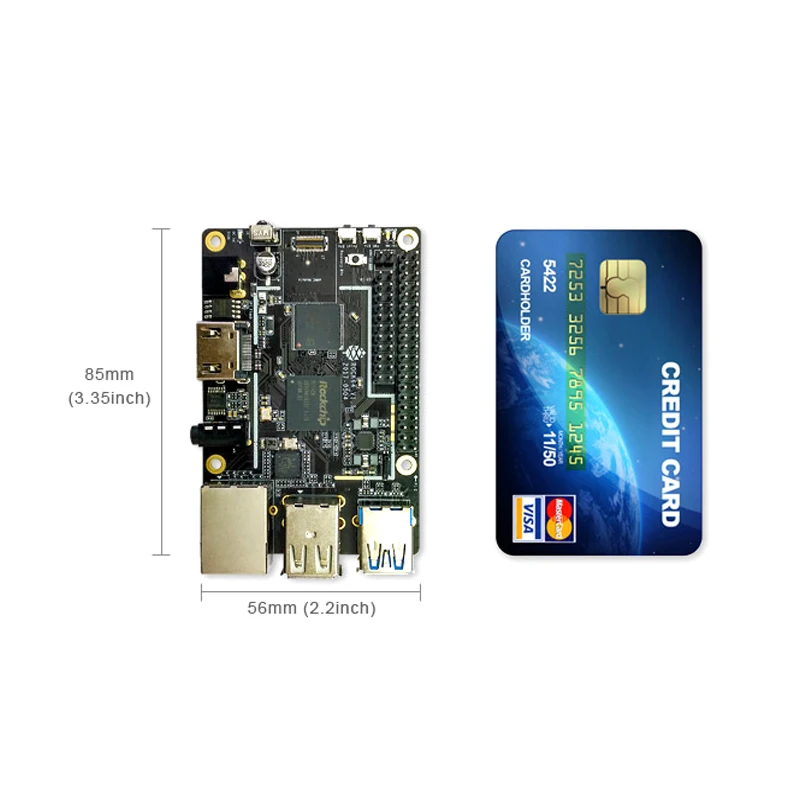

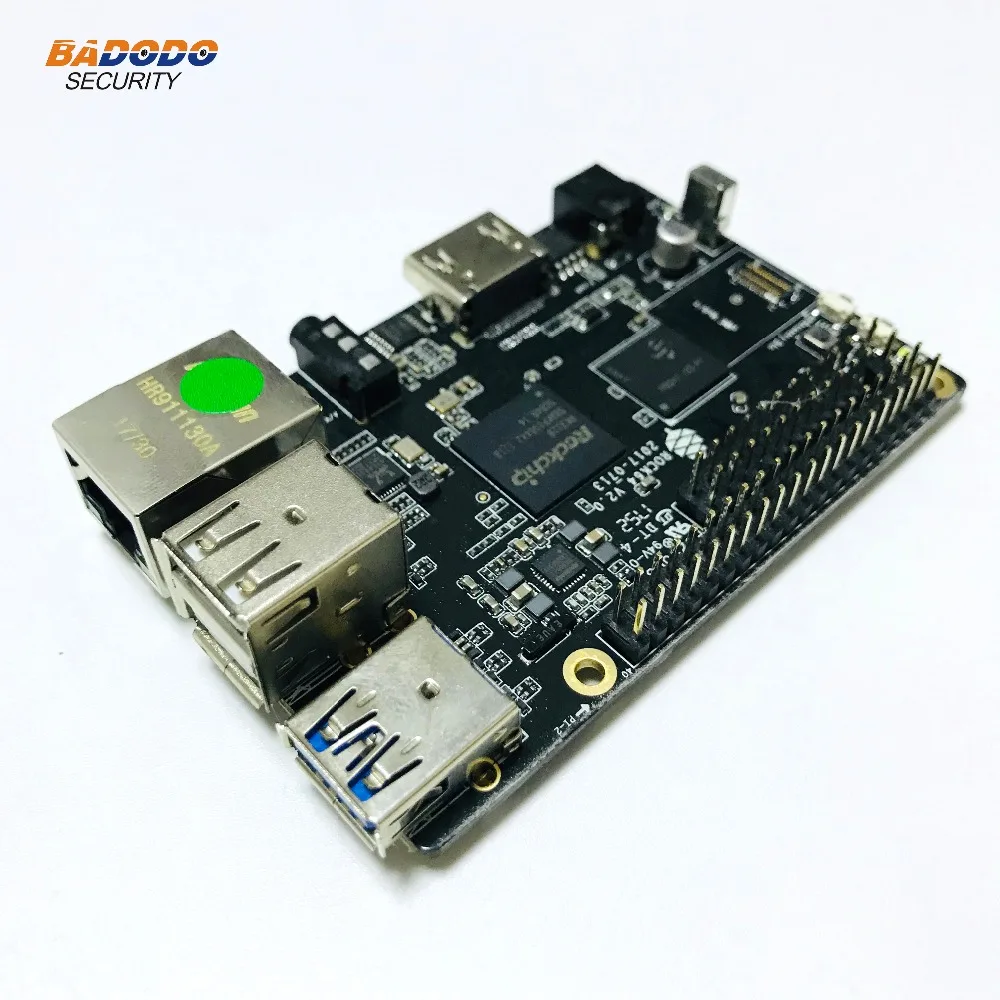

ROCK64-Это Кредитная карта Размер 4K60P HDR СМИ борт компьютер приведенный в действие с двумя камерами, процессор Rockchip RK3328 Quad-Core ARM Cortex A53 64-разрядным процессором и поддержка до 4 Гб 1866 МГц LPDDR3 памяти. Это обеспечивает памяти на носителе eMMC модуль Разъем, слот для карт памяти MicroSD, Pi-2, автобус, Pi-P5 + автобус, USB 3,0 и многие другие периферийные устройства, интерфейса для разработчиков для интеграции с датчиками и устройствами. Различные операционные системы (ОС) доступны с открытым исходным кодом, такими как Android 7,1, Debian, Yocto и многие другие.

Состояние поддержки аппаратного обеспечения по

Процессор Архитектура

• Quad-core Cortex-A53 до 1,5 ГГц Процессор
• Полное внедрение архитектуры ARM v8-A набор инструкций
• ARM Neon расширенная поддержка SIMD (одна инструкция, несколько данных) для ускоренной обработки мультимедиа и сигналов
• ARMv8 шифрования волос для наращивания
• Трубопровод In-order с симметричным двойным выпуском большинства инструкций
• Кэш-память L2 для унификации системы
• Включает VFP v3 оборудование для поддержки однократных и высокоточных операций
• Интегрированный 32KB L1 кэш инструкций, 32KB L1 кэш данных с 4-полосная комплект ассоциативных
• TrustZone технической поддержки
• Полное диагностическое решение CoreSight
• Один отдельный блок питания для базовой системы ЦП для поддержки внутреннего переключателя питания и внешнее включение/выключение на основе различных вариантов применения
• PD_A53: Cortex-A53 + Неон + фпю + L1 I/D Кэш основных 2/3
• Одна Изолированная область напряжения для поддержки DVFS

GPU Архитектура

• Двухъядерный графический процессор ARM Mali-450MP2
• OpenGL ES 1,1 и 2,0, OpenVG1.1

Системы памяти

• LPDDR3 ОЗУ варианты памяти:4 ГБ
• Память: ROCK64 платы имеют 128 Мб встроенной флэш-памяти SPI, но еще не используется, в настоящее время используетсяЗагрузочный карты Micro-SDИлиЗагрузочный прикрепляемые Встраиваемая мультимедийная карта памяти.

Доска Особенности

Входная мощность: + 5V @ 3A с 3,5 мм/1,35 мм Тип H баррель Тип разъем питания постоянного тока (@ 2A по-прежнему работают в том случае, если нет тяжелая нагрузка на USB 3,0 порт)

Видео

• Выход HDMI 2.0a до 4K при 60 Гц
• 4K HDR @ 60fps
• H.264/AVC основа/основная/высокая/хай10 профиль @ уровень 5,1; До 4K x 2K @ 60fps
• Профиль H.265/hecvc Main/Main10 @ level 5,1, высококачественный; До 4K x 2K @ 60fps
• VP9, до 4K x 2K @ 60fps
• MPEG-1, iso-мэк 11172-2, до 1080P при 60 кадр/с
• MPEG-2, ISO/IEC 13818-2, SP @ ML, MP @ HL, до 1080P @ 60fps
• MPEG-4, ISO/IEC 14496-2, SP @ L0-3, ASP @ L0-5, до 1080P @ 60fps
• VC-1, SP @ ML, MP @ HL, AP @ L0-3, до 1080P @ 60fps
• Mcvc поддерживается на основе H.264 или H.265, до 1080P при 60fps

Аудио

• 3,5 мм A/V Джек (композитный видео Выход и RCA стерео Поддержка с использованием кабель преобразования)

Сеть

• 10/100/1000 Мбит/с Ethernet
• Wi-Fi 802,11 b/g/n с Bluetooth 4,0 (опционально USB dongle)

Коробка для хранения

• MicroSD-Поддержка SDHC и SDXC, память до 256 ГБ
• EMMC-bootable (опционально eMMC модуль)
• 1 выделенный хост-Порт USB3.0
• 2 порта USB 2,0, выделенный порт хоста (верхний-это USB-OTG)

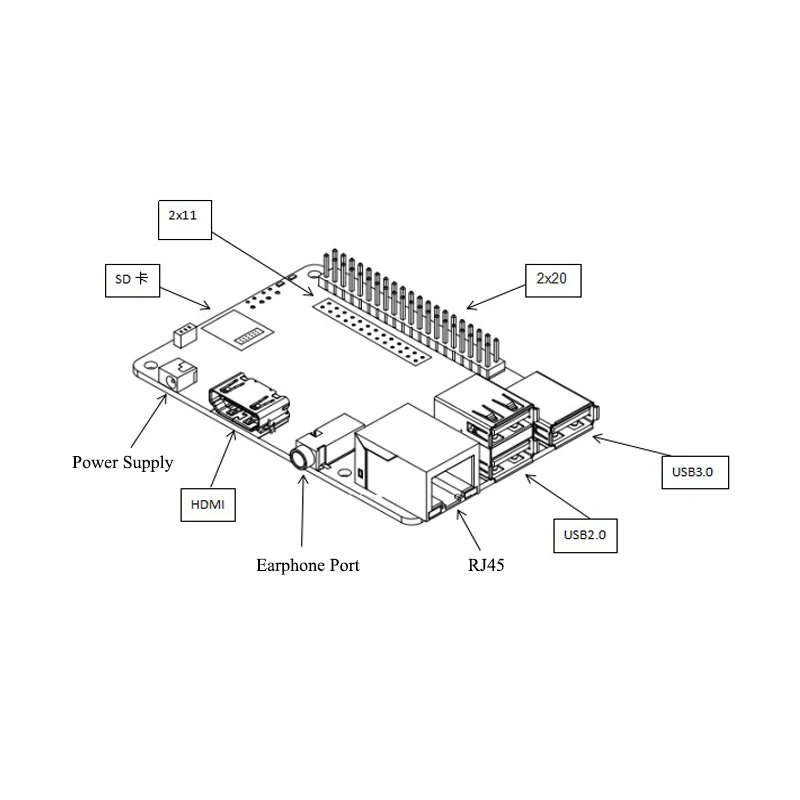

Расширение Порты

• 2x20 pins "Pi2" GPIO Header
• 2x11 pins, "Pi P5 +" GPIO Header (со 2-мя 10/100 Мбит/с Ethernet-контактами)

Более подробная информация, пожалуйста, см.:Http://wiki.pine64.org/index.php/ROCK64_Main_Page
