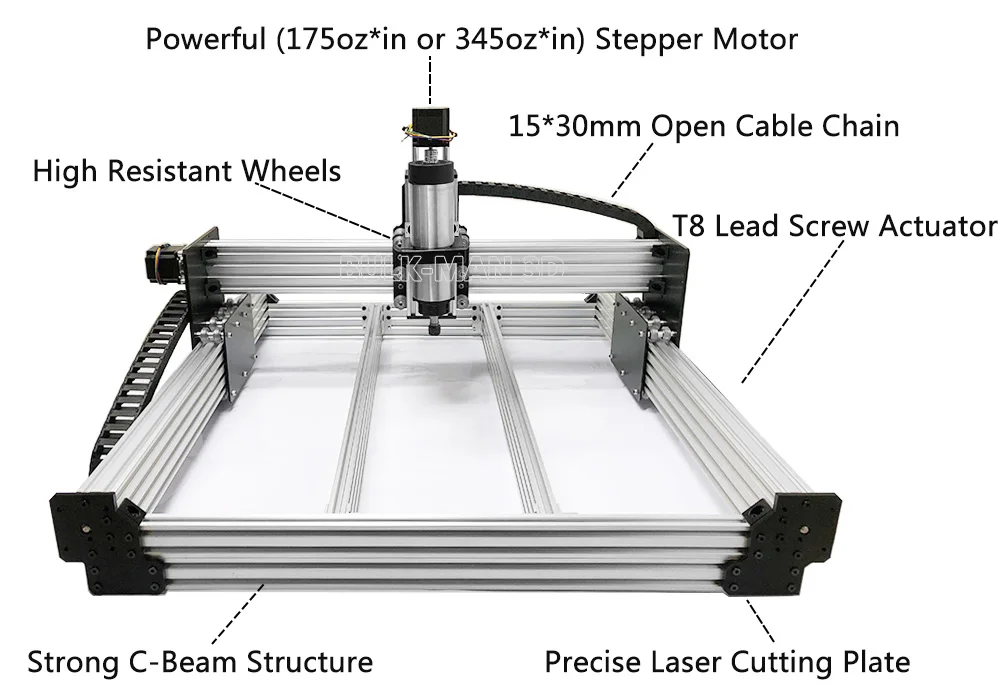

1515 г. WorkBee ЧПУ роутер с полным комплектом V2.2 Натяжной системой Tingle 4 оси гравировка

Совместимый материал для резки/фрезерования/гравировки:

• Алюминий/твердая древесина/мягкая древесина/дуб/оргстекло/Delrin / HDPE/пена


Полный комплект включает в себя:

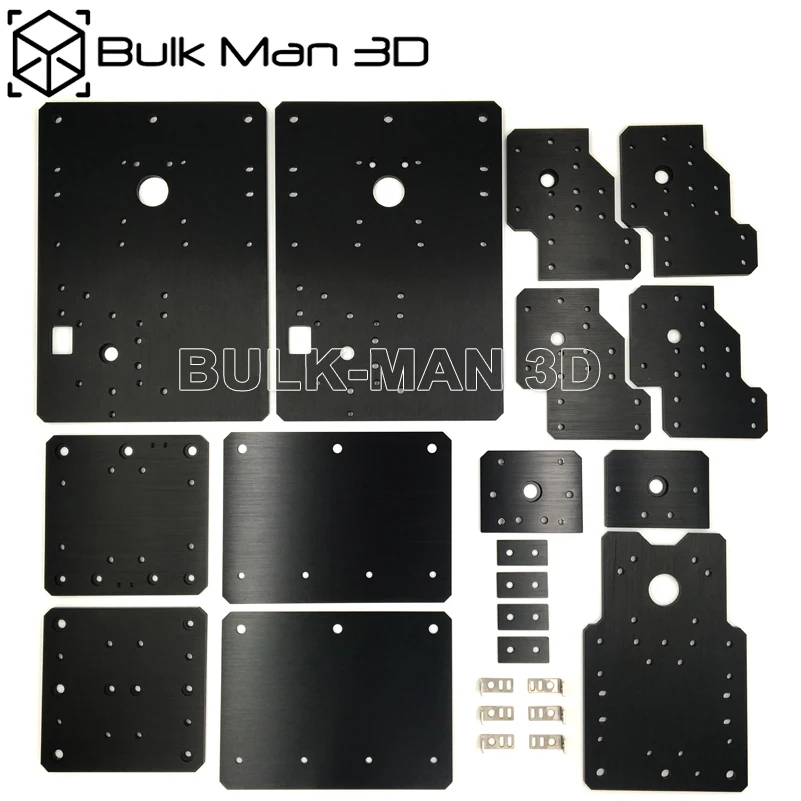

• Механический комплект для ЧПУ WorkBee
• 4 xNema23 (1.26н. М) Шаговые двигатели дляGRBLВариант
• 4 xNema23 (2.45н. М) Шаговые двигатели дляMach3Вариант

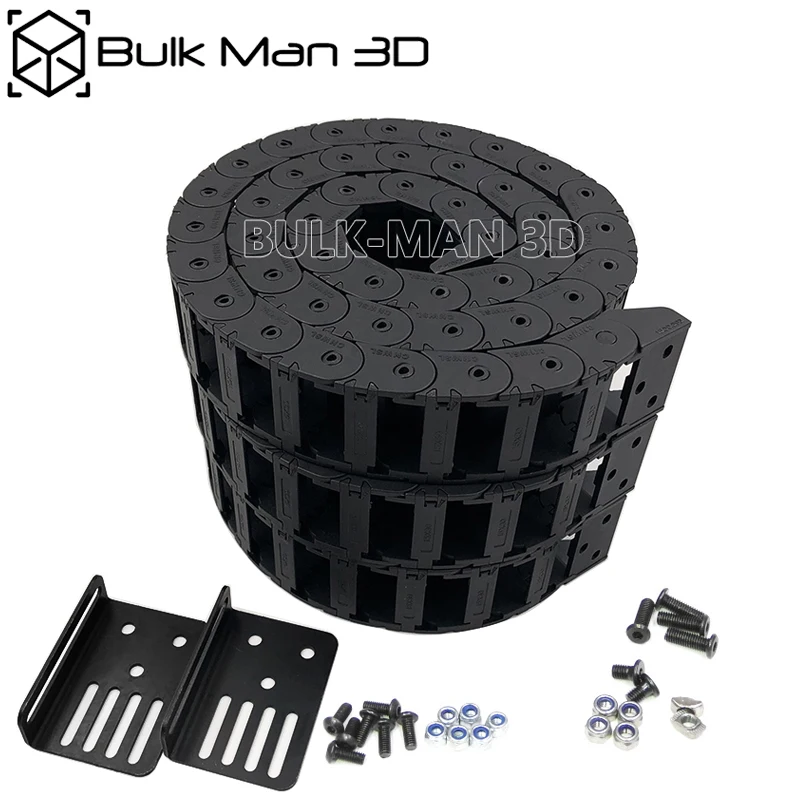

• Цепная связка кабеля
• Комплект проводов
• GRBLИлиКомплект контроллера Mach 3
• 1.5 кВт/2 кВт с воздушным охлаждениемИлиШпиндельная пачка с водяным охлаждением
• Все штранг-прессования M5, по мере необходимости

Характеристики шагового двигателя Nema 23:

• NEMA 23
• Размер вала: 1/4 & Prime;
• Угол шага: 1,8
• Удерживающий крутящий момент: 1,26 Н. М/2.45н. М
• Номинальное напряжение: 3,36 в/3,6 В
• Номинальный ток: 2,8 A/ 3A

Характеристики шпинделя с воздушным/водяным охлаждением 1,5 кВт:

• 1,5 кВт шпиндель с воздушным охлаждением Вес нетто: 2,6 кг
• 1,5 кВт с воздушным охлаждением спецификации шпинделя: & phi; 65x205 мм
• 1,5 кВт шпиндель с водяным охлаждением Вес нетто: 4,2 кг
• 1,5 кВт шпиндель с водяным охлаждением спецификации: & phi; 80x205 мм
• Мощность: 1,5 кВт
• Напряжение: 220 ~ 250 В или 110 В
• Частота: 400 Гц
• Скорость: 8000-24000 об/мин
• Воздушное/водяное охлаждение
• Выключение: менее 0,005 мм
• Смазка для смазки
• VFD инвертор 1,5 кВт 220 В или 110 В
• Цанга: ER11 (15 шт, размер от 1 мм до 7 мм)
  • Размер: 1 мм/1,5 мм/2 мм/2,5 мм/3 мм/3,175 мм/3,5 мм/4 мм/4,5 мм/5 мм/5,5 мм/6 мм/6,35 мм/6,5 мм/7 мм

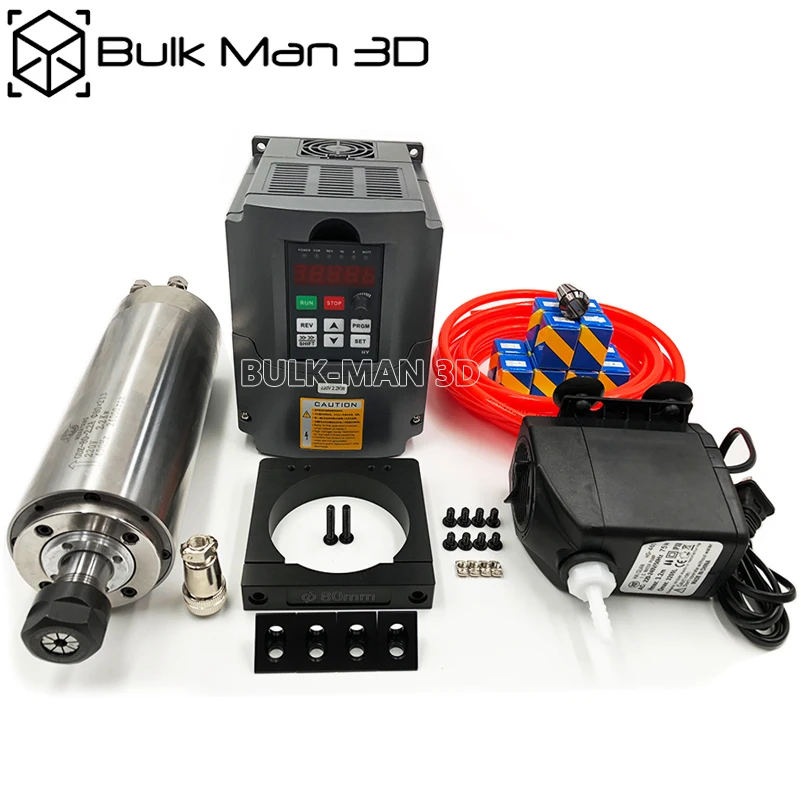

Характеристики шпинделя с водяным охлаждением 2,2 кВт:

• Вес нетто: 5,3 кг
• Спецификации шпинделя: & phi; 80x215 мм
• Мощность: 2,2 кВт
• Напряжение: 220 ~ 250 В или 110 В
• Частота: 400 Гц
• Скорость: 0-24000 об/мин
• Водяное охлаждение
• Выключение: менее 0,005 мм
• Смазка для смазки
• VFD инвертор 2,2 кВт 220 В или 110 В
• Цанга: ER20 (28 шт, размер от 1 мм до 13 мм)
  • Размеры: 1 мм/1,5 мм/2 мм/2,5 мм/3 мм/3,175 мм/3,5 мм/4 мм/4,5 мм/5 мм/5,5 мм/6 мм/6,35 мм/6,5 мм/7 мм/7,5 мм/8 мм/8,5 мм/9 мм/9,5 мм/10 мм/10,5 мм/11 мм/11,5 мм/12 мм/12,5 мм/12,7 мм/13 мм

Обратите внимание:

• MDF рабочий стол и сверлаНетВ комплект входит.
• Мы не предоставляем техническую поддержку для отладки программного обеспечения.
• Лицензия Mach3 не входит в комплект. Эту лицензию можно приобрести непосредственно на официальном сайте.
• Любые подключения к сети питания должны быть установлены лицензированным электриком или квалифицированным лицом
• Руководство по эксплуатацииДоступен черезОбъемный мужской 3D официальный сайт //bulkman3d.com/resources/

Полный комплект WorkBee CNC характеристики:

Номер товара.	Товар	Размер оправы (Нажмите)	Рабочая зона	Фото-шоу
BM-WB-F1	Рабочая пчела ЧПУПолный комплект	500 мм x 750 мм	300x520мм
BM-WB-F2		750 мм x 750 мм	550x520мм
BM-WB-F3		750 мм x 1000 мм	550x770мм
BM-WB-F4		1000 мм x 1000 мм	800x770мм
BM-WB-F5		1000 мм x 1500 мм	800x1270мм
BM-WB-F6		1500 мм x 1500 мм	1300x1270мм

Высота Z

54 мм или 94 мм путешествия, 27 мм или 47 мм Рабочая глубина, с 12 мм spilerboard. Опоры spoilerboard имеют две конфигурации высоты, это максимумы для каждой конфигурации.

Движение

Приводная система -Свинцовые винты ACME или ремни ГРМ GT3
Линейные направляющие -Поликарбонатные колеса на анодированной c-балке V-Slot экструзии.
Моторы -NEMA23 175oz шаговые двигатели (X, Y & Z)
Точность -0,05-0,10 мм (с винтовым приводом) или 0,10-0,20 мм (с ременным приводом)

Примечание-Максимальная рекомендуемая скорость для свинцовых винтов 1000 мм или больше составляет 400 об/мин.

Различные варианты:

Е. Г: 2.2 кВт вода-220 В:

1500х1500ммВинтовой или Ременный привод+ Комплект кабельных цепей + комплект проводов + 2 кВт 220 В с водяным охлаждением, комплект шпинделя + комплект контроллера (GRBL или Mach3)

Е. Г: 1,5КВт воздух-220 В:

1500х1500ммВинтовой или Ременный привод+ Комплект кабельных цепей + комплект проводов + 1,5 кВт 220 В с воздушным охлаждением комплект шпинделя + комплект контроллера (GRBL или Mach3)

Флуоресцентный

Выбор контроллера:

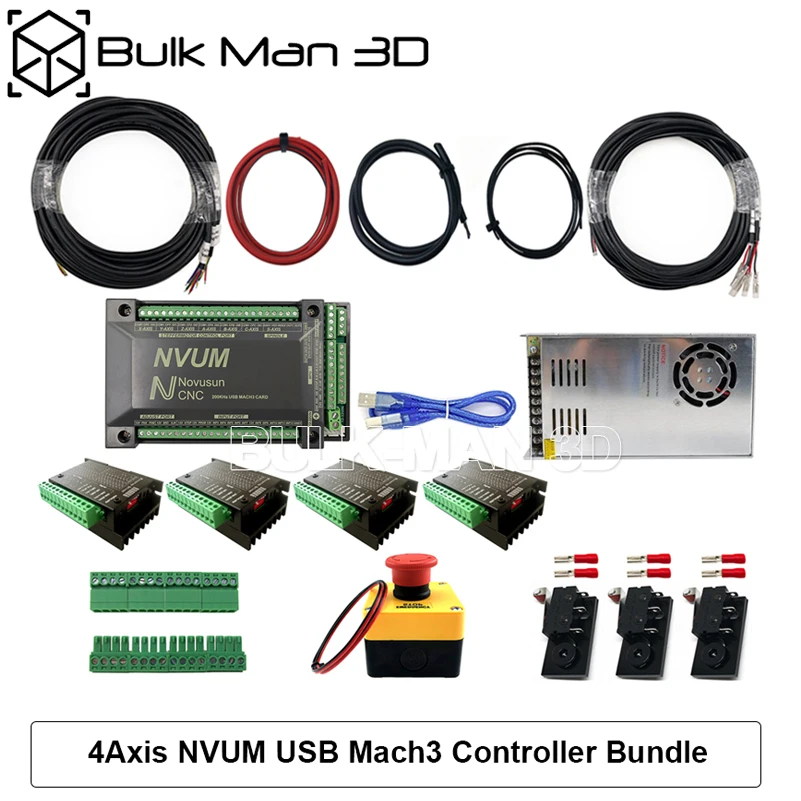

• Mach3 4 оси NVUM USB контроллер комплект
• Комплект usb-контроллера Mach3 5Axis STB5100

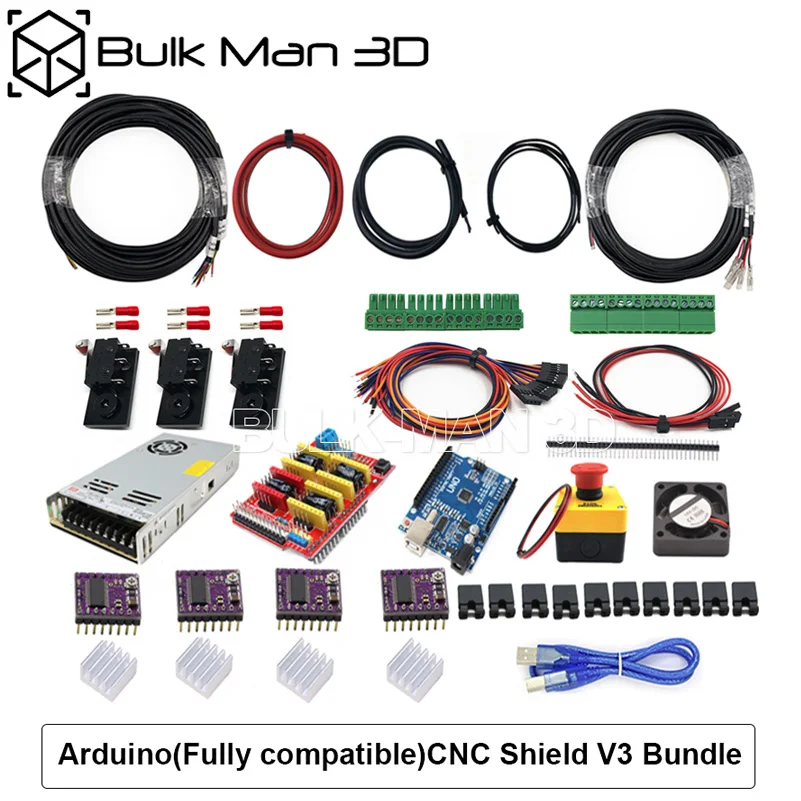

• GRBL 4-осевой Arduino (Полностью совместимый) CNC щит V3 комплект

Выбор шпинделя:

• 1,5 кВт воздух-110 В: 1,5 кВт шпиндель с воздушным охлаждением 110 В
• 1,5 кВт воздух-220 В: 1,5 кВт шпиндель с воздушным охлаждением 220 В
• 1,5 кВт воды-110 В: 1,5 кВт шпиндель с водяным охлаждением 110 В
• 1,5 кВт воды-220 В: 1,5 кВт шпиндель с водяным охлаждением 220 В
• 2.2 кВт воды-110 В: 2 кВт шпиндель с водяным охлаждением 110 В
• 2 кВт вода-220 В: 2 кВт шпиндель с водяным охлаждением 220 В

Механический комплект + 4pcsx Nema23(1.26N.mИли2.45н. М)Шаговые двигатели + кабель Цепной пучок

• 4 xNema23 (1.26н. М) Шаговые двигатели дляGRBLВариант
• 4 xNema23 (2.45н. М) Шаговые двигатели дляMach3Вариант

Опции контроллера:

• Вариант шпинделя:1.5 кВт/2 кВт с воздушным охлаждениемИлиШпиндельная пачка с водяным охлаждением

Система двойного привода:

Z путешествия объяснили:

ФлуоресцентныйСписок деталей----Флуоресцентный

Размеры

Размер оправы
500x750 мм
750x750 мм
750x1000 мм
1000x1000 мм
1000x1500 мм
1500x1500 мм

Рабочая зона
300x520 мм
550x520 мм
550x770 мм
800x770 мм
800x1270 мм
1300x1270 мм

Высота Z

54 мм или 94 мм путешествия, 27 мм или 47 мм Рабочая глубина, с 12 мм spilerboard. Поддержка spoilerboard имеет две конфигурации высоты, это максимумы для каждой конфигурации

Движение

Приводная система -Свинцовые винты ACME или ремни ГРМ GT3
Линейные направляющие -Поликарбонатные колеса на анодированной c-балке V-Slot экструзии.
Моторы -NEMA23 175oz шаговые двигатели (X, Y & Z)
Точность -0,05-0,10 мм (с винтовым приводом) или 0,10-0,20 мм (с ременным приводом)
