MACH3 USB CNC 5 осей 100 кГц Гладкий Степпер управления движением плата + 4 шт. TB6600 1 Ось 4.5A

Если вам нужен маховик, рекомендуем использовать электронное ручное колесо нашего магазина для более легкого подключения

• 1 xMach3 5 Axis STB5100 USB карта движения
• 4 xTB6600 1 Ось шагового двигателя драйвер платы
• 4 x сигнальные кабели
• 1 х USB кабель (С двумя магнитными щитами)
• 1 CD (включая инструкции, Схемы проводки, программное обеспечение, файлы конфигурации и т. д.)

STB5100 5-осевая USB карта контроллера mach3, подходит для всех версий программного обеспечения mach3, поддержка всех версий операционной системы Windows, простота в использовании, очень подходит для пользователей, которые используют программное обеспечение mach3, чтобы сделать гравировальный станок.

Плата драйвера TB6600 1 Axis использует новый оригинальный чип Toshiba TB6600, стабильный, заблокирован без каких-либо шумов. Корпус радиатора достаточно большой, эффект охлаждения очень хороший!
Отправить бесплатно Четыре белые пластиковые изолирующие колонки, что позволяет клиентам фиксированной поддержки, изоляция платы водителя очень удобно!

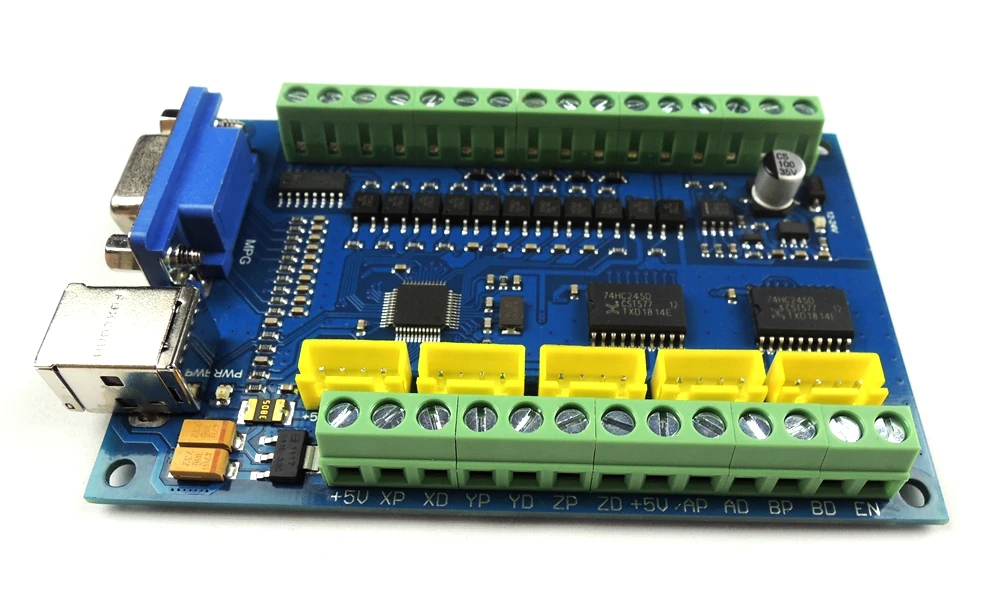

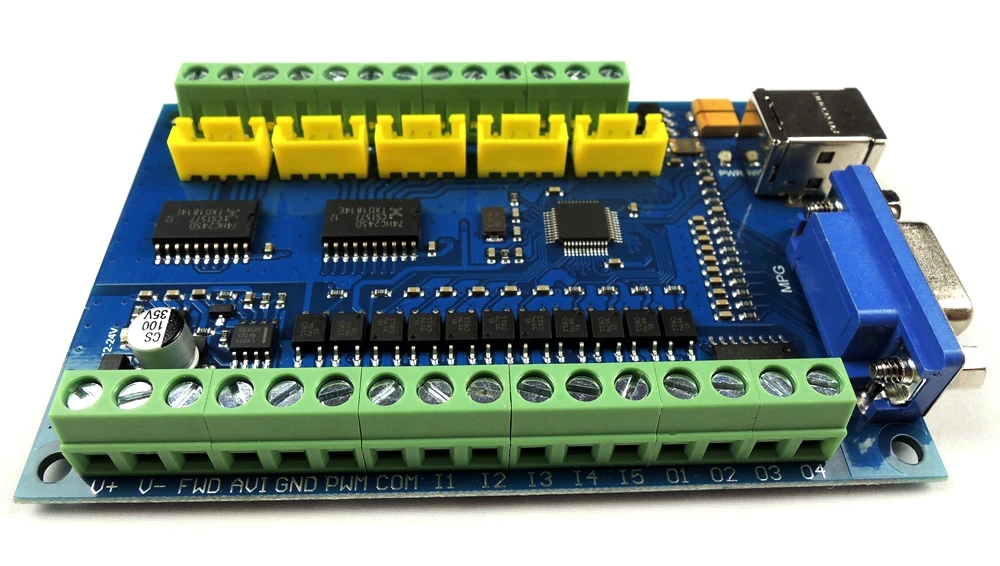

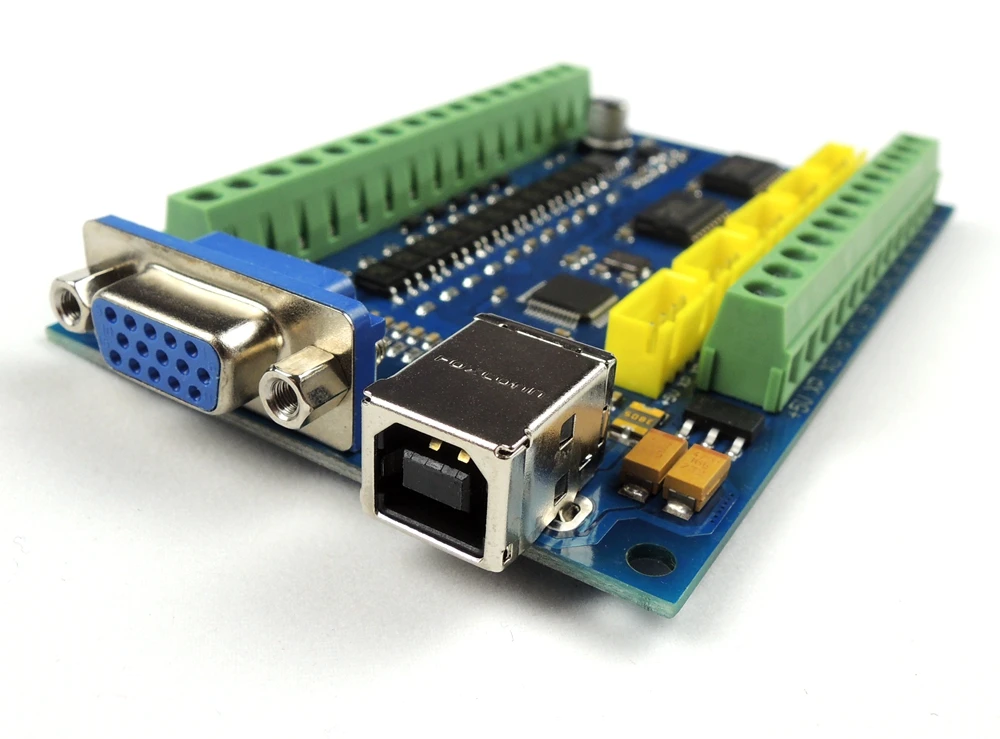

STB5100 характеристики карты управления:

1. Поддержка ОС Windows XP, Windows 7 32/64 бит, Windows S8, Windows 10;

2. Подходит для всех версий программного обеспечения mach3;

3. Поддержка управляемого ЧПУ 5-осевого, можно подключить пять шагового двигателя или серводвигателя;

4. Максимальная частота импульса на выходе составляет 100 кГц, а ширина импульса может автоматически изменяться с частотой импульса, которая может быть применима к драйверу замкнутого цикла строгих требований к импульсу;

5. Пять интерфейсов входного сигнала изоляции оптопары: концевой переключатель, выключатель аварийной остановки, автоматический датчик нулевого инструмента, домашний переключатель, датчик NPN может быть подключен;

6. интерфейс инверторного управления сигналом (изоляция оптопары): выходной сигнал 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используемый для программного обеспечения mach3 для управления скоростью шпинделя, запуск и остановка;

7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, СОЛЕНОИДНЫЕ клапаны, используемые для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного ручного колеса, используйте интерфейс HDR15 для подключения электронного ручного колеса, используется для ручного управления станками;

9. Добавить Интерфейс включения сигнала, может использоваться для управления сигналом включения драйвера;

10. Мощность контрольной карты: Напряжение 12-24 В постоянного тока, ток более 500 мА.

Размеры:

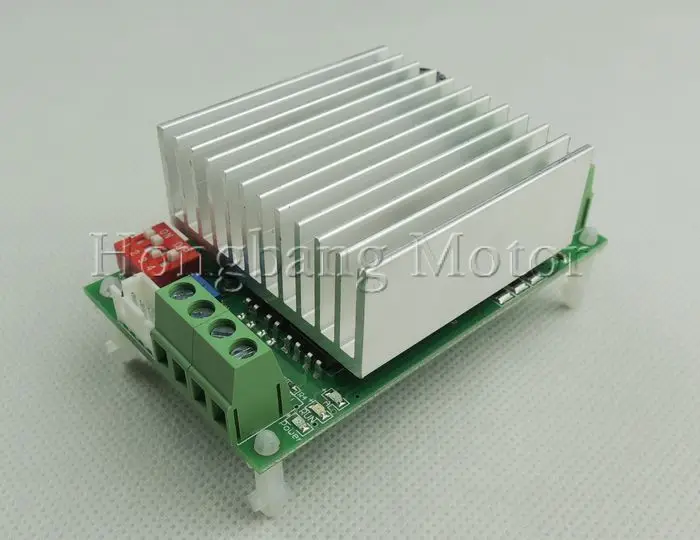

TB6600 1 Ось шагового двигателя драйвер платы Особенности:

1. Входная мощность постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка;

3. Mircostep: 1,2, 4,8, 16;

4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель;

5. Форма защиты: защита от перегрева, защита от перегрузки по току;

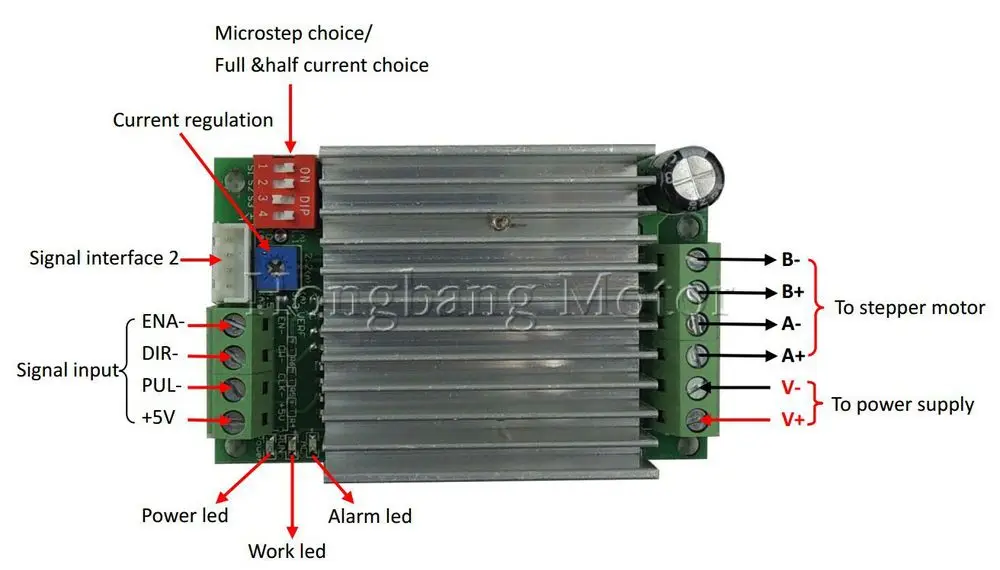

Порты ввода/вывода:

1,24 в +: постоянный ток мощность положительного полюса

2. GND: Катод питания постоянного тока

3. A + A-: шаговый двигатель с одной обмоткой

4. B + B-: шаговый двигатель с другой обмоткой

5. CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 мкс)

6. CW-: Ввод направления двигателя, уровень напряжения отключен,Высокая УровеньПередний, низкийУровеньОбратный

7. Эна-: без двигателя

8. + 5 В: общий терминал сигнала

Электрический чертеж:

\'

'
