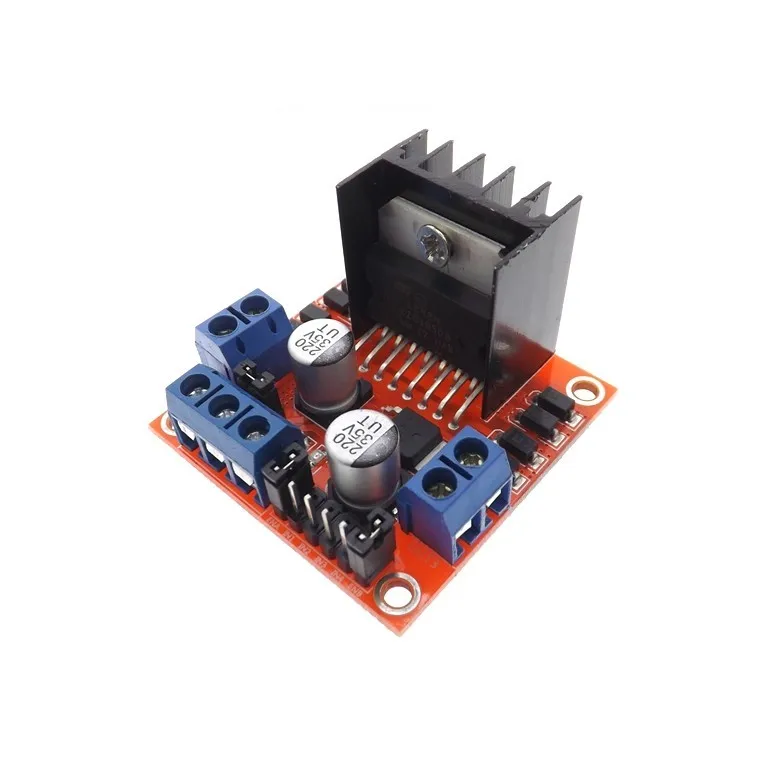

Thinary L298N Модуль платы драйвера двигателя специальные акции двойной h мост драйвер

Характеристики

История изменения цены

*Текущая стоимость 128,16 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Описание товара

---

Описание:

L298N-это высоковольтный, высокотоковый чип драйвера двигателя. Чип использует 15-контактный пакет. Основные характеристики: Высокое напряжение, Максимальное рабочее напряжение до 46 в; выходной ток, мгновенный пиковый ток до 3 А, непрерывный рабочий ток 2 А; Номинальная мощность 25 Вт. Содержит два h-моста высокого напряжения и высокого тока полный мост драйвер может быть использован для привода двигателей постоянного тока и шаговых двигателей, реле, катушки и другие индуктивные нагрузки; используя стандартный логический уровень управления сигналом; имея два включения управления терминалом, в позволяет входной сигнал без влияния или отключения устройство имеет логический вход питания, Внутренняя часть логической схемы работы при низком напряжении; может быть внешним чувствительным резистором, количество изменений обратно в цепь управления. Приводной двигатель с чипом L298N, чип может управлять двухфазными шаговыми двигателями или четырехфазным шаговым двигателем, может управлять двумя двигателями постоянного тока.

Особенности:

1. Модуль использует чип L298N в качестве основного привода, с возможностью вождения, низким нагревом, анти-помех. 2. его можно использовать для получения мощности через встроенный блок питания 78M05, но во избежание повреждения микросхемы регулятора, когда напряжение привода превышает 12 В, используйте внешний логический блок питания 5 В. 3. Использует высокоемкие фильтрующие конденсаторы, свободную диодную защиту, надежность может быть улучшена.

Применение:

Примечание:

1. Когда вы управляете напряжением (на рис., указанном как вход 12 В, можно принять фактический входной диапазон 7-12 В) до 7 в-12 В, вы можете включить бортовой логический блок питания 5 В, при использовании бортового блока питания 5 В, интерфейс + 5 ВНе вводите напряжение источника питания, но может привести к напряжению 5 В для внешнего использования. (Это обычное использование!)2. Когда напряжение привода выше 12 В, равное менее 24 В (чип может поддерживать ручное предложение до 35 в, но в соответствии с298 консервативных приложений общего контроля до 24 В максимальная поддержка напряжения была очень большой! Время), например, для привода номинального напряженияДвигатель 18В. Во-первых, необходимо отсоединить бортовой выход 5 В, включить колпачки перемычки. И затем 5 В 5 в выходной порт внешний доступL298N логическая схема внутреннего напряжения. (Это нестандартное применение высоковольтного драйвера)
