1. Введение

PD-0234-это двухканальный микропроцессор на основе детектора, разработанный специально для парковки и транспортных средств контроля доступа. Основная функция детектор обнаружения транспортного средства присутствие с помощью индуктивности изменение, вызванное транспортного средства под более проволочная петля погребенные под дорожном покрытии.

Различные режимы выбираются при изменении положения переключателей на передней части устройства. Осциллятор детектора мультиплексируется, чтобы исключить любую возможность перекрещивания между петлями, подключенными к детектору. Переключатели позволяют использовать различные настройки частоты петли, настройки чувствительности и modesettings.

Блок имеет ряд первоначальный выбор вариантов комплектации реле

Выходов.

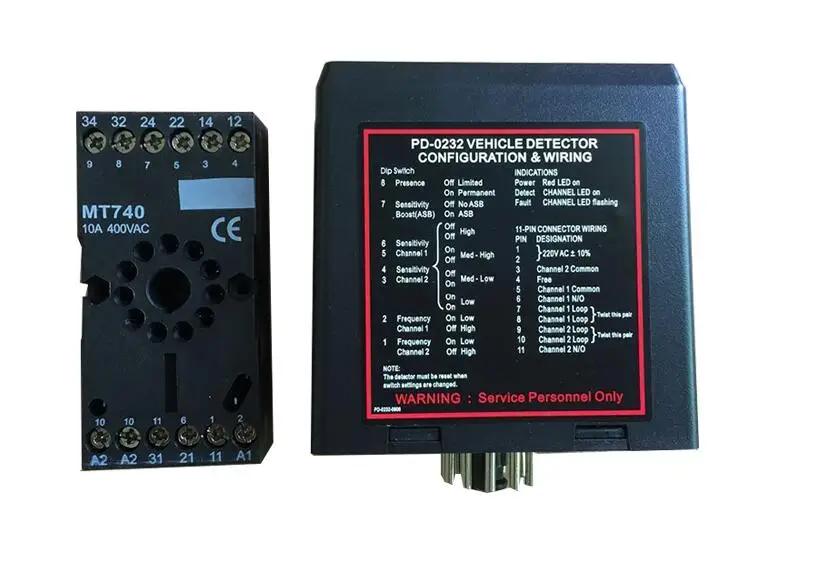

PD-0234 обеспечивает визуальные выходы (светодиодный) на передней части корпуса и Реле переключения контактов на 11 контактный разъем в задней части корпуса. Светодиодный индикатор питания означает, что устройство работает. Канал статус светодиодный ниже свидетельствует о том, что транспортное средство, присутствует на петлю и в тех случаях, когда есть ошибка на петле. При наличии реле, как правило, не-безопасный и закроет на транспортное средство обнаружения или петля недостаточности, но не в том случае, если есть отключения питания.

2. Технические данные

Настройка полностью автоматическая

Диапазон самонастройки от 50 до 1000μH

Чувствительность четыре шага переключатель на выбор

Частота четыре шага переключатель на выбор

Частота зависит от размера петли

Выходные реле режимов работают в присутствии (не работает),

Импульсный или направленный логический режимы

Наличие переключателя времени выбор:

Ограниченной

Постоянное присутствие

Импульсная Выходная продолжительность 500 миллисекунд

Время отклика 20 миллисекунд

Визуальная индикация 1 x светодиодный индикатор питания-красный

2 x светодиодный статус канала-зеленый

Релейные выходы 2 x реле номинальное-5A @ 230 В переменного тока

Сброс сброса нажатием кнопки на передней части корпуса

Требования к мощности 12 - 24 В AC/DC ± 15% ( PD-230)

120 В переменного тока ± 15% (от 50 до 60 Гц) ( PD-231)

230 В переменного тока ± 15% (от 50 до 60 Гц) ( PD-232)

Рабочая температура-40 °C до + 85 °C

Установочная позиция полки или DIN rail

3.Переключатель настройки на выбор

3,1 переключатель частоты

Частотные переключатели являются двумя нижними переключателями, пронумерованными 1 и 2. Есть два частотных выбора и устанавливаются следующим образом:

Частота Loop2: SW1 OFF - High, ON - Low

Частота Loop1: SW2 OFF - High, ON - Low

Частотные переключатели позволяют переключать частоту петли выше или ниже в зависимости от положения переключателя. Частота петля определяется размер петли, и частоту переключатель просто вызывает транслятор с частотной на петле.

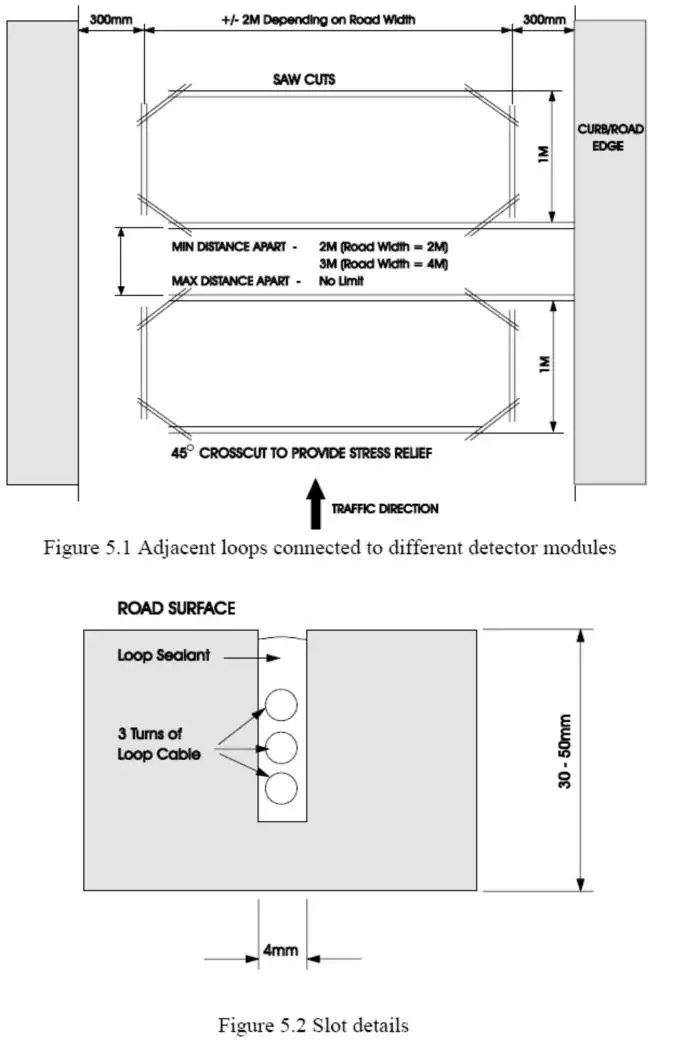

Где более одного детектор используется детекторы должны быть настроен для того, чтобы гарантировать, что нет никаких перекрестных (помех) между датчиками. Это может быть достигается путем обеспечения того, что петли из двух детекторы разнесены достаточно друг от друга (примерно 1-2 метра между прилегающие кромки), а также обеспечить детекторы настроены на разными частотами. Как правило, детектор, подключенный к индуктивной петле с наибольшей индуктивностью, должен быть установлен для работы с самой низкой частотой. Индуктивность петли увеличивается по мере увеличения размера петли, увеличивается количество витков в цикле и длина фидера.

В тех случаях, когда переключатель выбор изменяется, частота петля изменится, и вы должны быть сбросить детектор.

3,2 чувствительность

Чувствительность детектора позволяет детектор для того, чтобы быть селективным как к изменению индуктивности необходимые для того чтобы произвести выход. Есть четыре выбора чувствительности и установлены следующим образом:

CH1SW6 SW5

CH2SW4 SW3

Выкл-высшего

On Off - High

Скидка On - Low

On - Lower

3,3 автоматическое повышение чувствительности

Автоматическое повышение чувствительности-это режим, который изменяет Уровень обнаружения детектора.

Этот режим выбирается переключателем № 7 на передней части корпуса и устанавливается следующим образом:-

SW7

С ограниченными возможностями

На поддерживающие беспроводную зарядку

Автоматическая чувствительность boost приводит к увеличению чувствительности к максимум при обнаружении на транспортное средство, а также поддерживается на этом уровне в ходе всей транспортное средство в петле. Когда транспортное средство удаляет цикл и обнаруживает, что чувствительность возвращается на предварительно выбранный уровень.

3,4 присутствия времени

Время присутствия может быть установлено для постоянного присутствия или для ограниченного присутствия. В режиме постоянного присутствия детектор будет непрерывно компенсировать все экологические изменения, в то время как на петле присутствует транспортное средство. В режиме ограниченного присутствия будет ограниченное время, когда детектор останется в обнаружении. Это время зависит от изменения индуктивности, вызванной транспортным средством. Режим присутствия установлен с переключателем № 8 и установлен следующим образом:

SW8

Off-ограниченное присутствие

На постоянное присутствие

3,5 переключатель сброса

Детектор автоматически настраивает на Индуктивный петли подключенный к нему при подаче питания, независимо от того, на первоначальная установка или после какого-либо перерыва в источника питания. В случае необходимости ретрансляции детектора, что может потребоваться после изменения выбора переключателя частоты или после перемещения детектора от одной установки к другой, мгновенная Работа переключателя сброса начнется к циклу автоматической настройки.

3,6 выбор внутренней связи

В PD230 расположены 3 положения звеньев, которые используются для изменения конфигурации выходного реле детектора. Ссылки были размещены внутри блока, чтобы избежать неправильной работы из-за выбора неавторизованным оператором.
