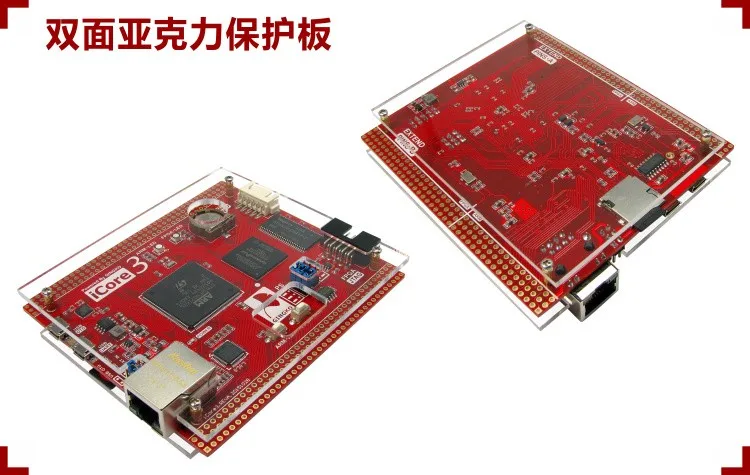

Макетная плата ICore3 ARM FPGA STM32F407 промышленная управления двухъядерный Ethernet|Крышки

Макетная плата ICore3 ARM FPGA STM32F407 промышленная управления двухъядерный Ethernet|Крышки

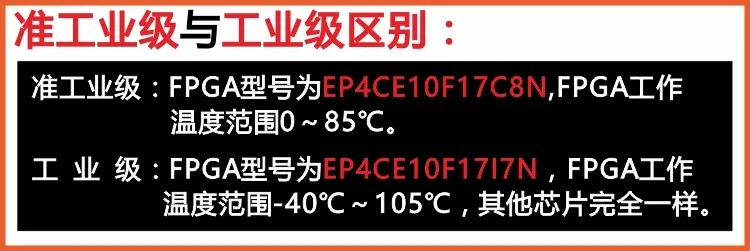

Разница между промышленным и промышленным уровнем quasi:

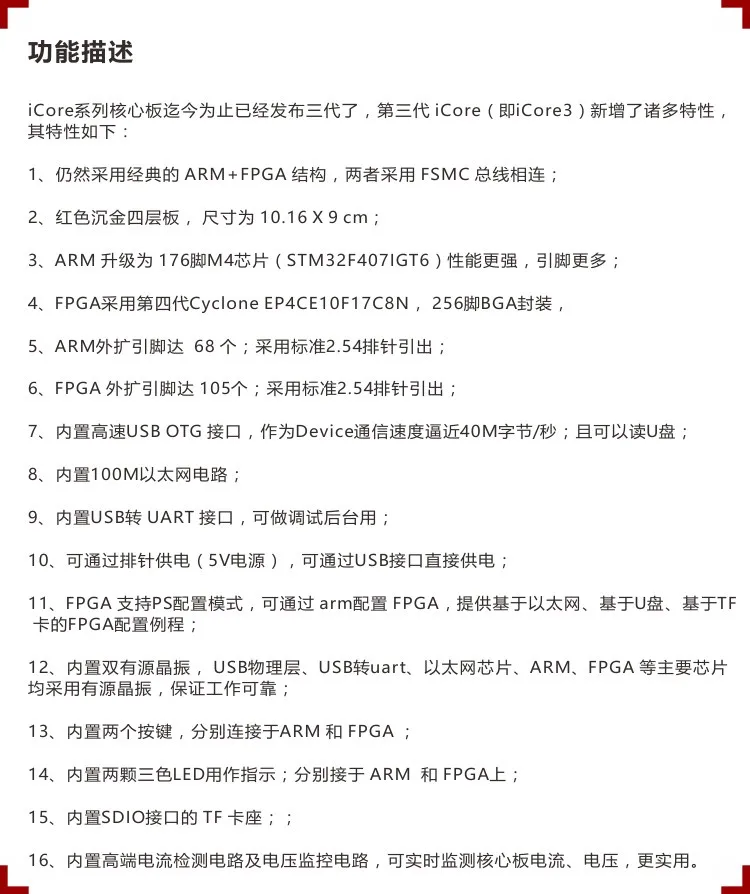

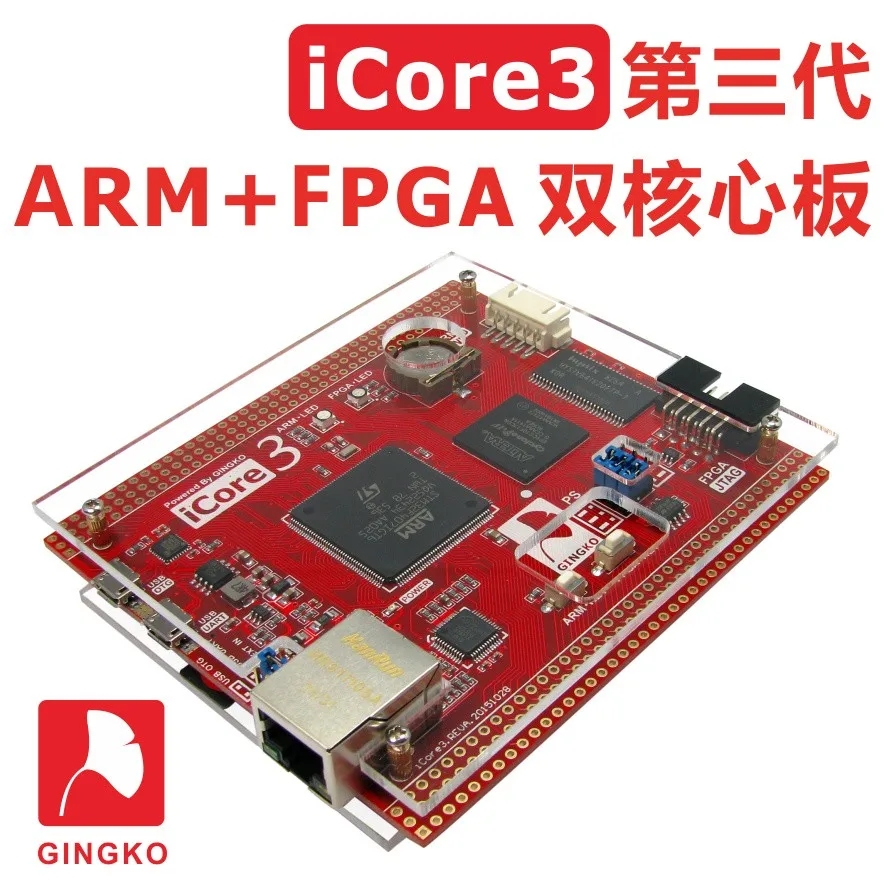

Новая версия iCore (ICore3 Three generation) имеет следующие особенности:

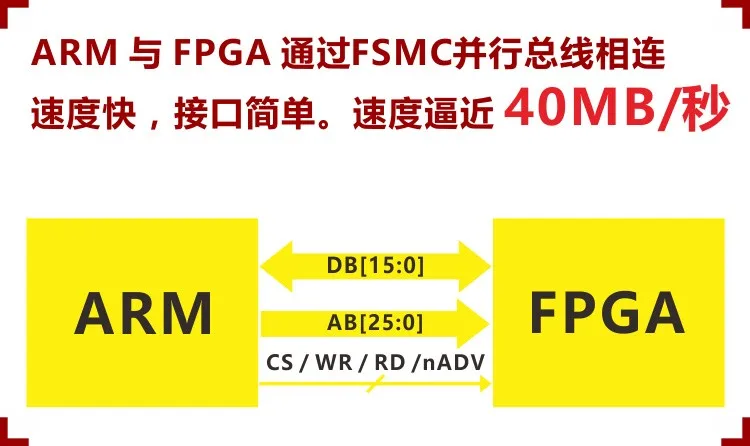

1, Классическая конструкция ARM + FPGA по-прежнему используется, и эти два соединены с шиной FSMC.

2, ламинат красного, золотого цвета, размер 10,16X9 см;

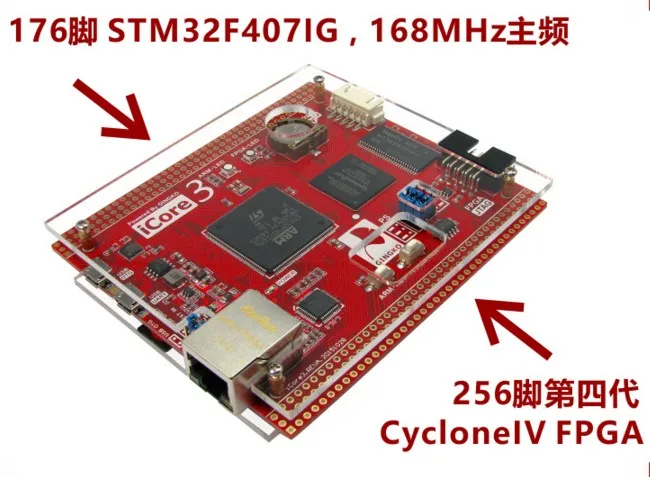

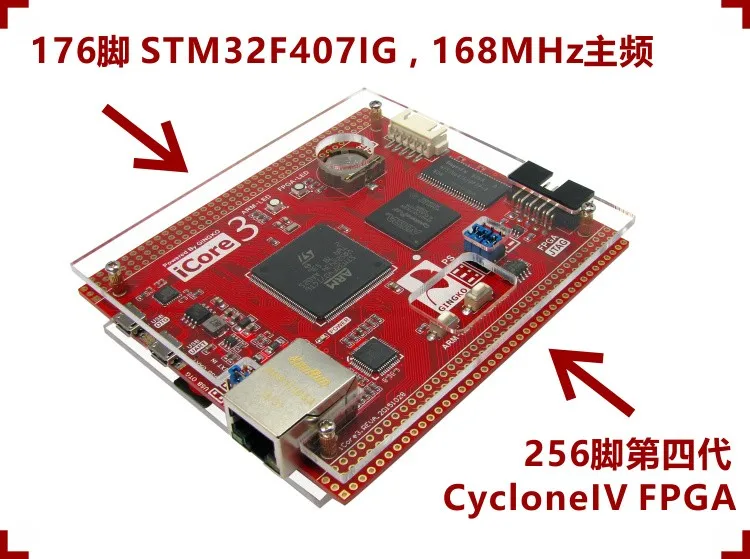

3. ARM, Модернизированный до чипа 176 pin M4 (STM32F407IGT6), имеет более высокую производительность и более крупные булавки.

4. FPGA принимает посылка BGA четвертого поколения, циклонный EP4CE10F17C8N и 256 pin.

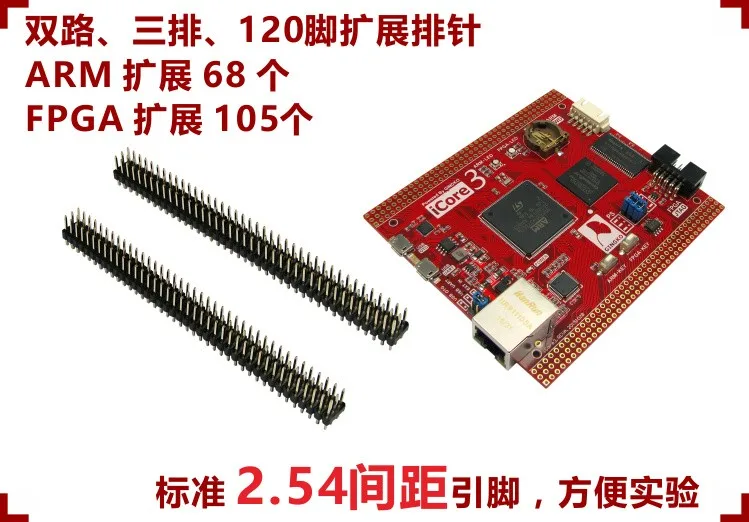

5, обшит тканью увеличения доступного пространства pin доходит до 68 отдельных Pimio-это стандарт 2,54 pin иглы выбирается для того, чтобы облегчить эксперимент по экспорту.

6, FPGA увеличения доступного пространства pin достигает 105 индивидуальных Pimio-это стандарт 2,54 pin иглы выбирается для того, чтобы облегчить эксперимент по экспорту.

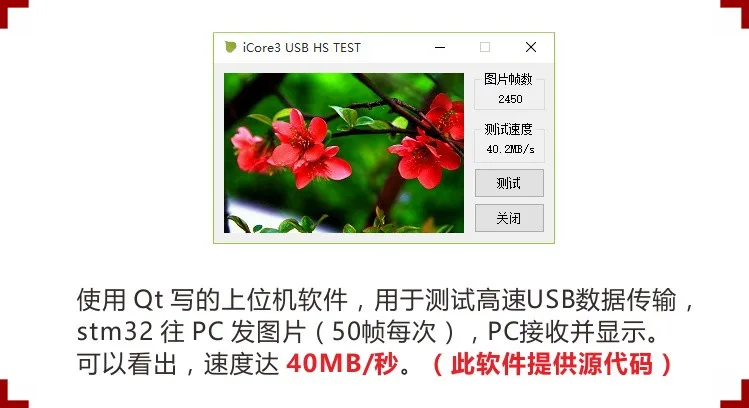

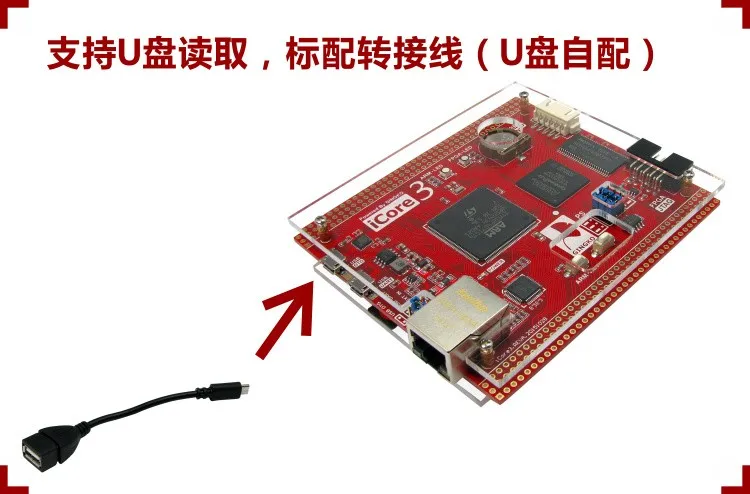

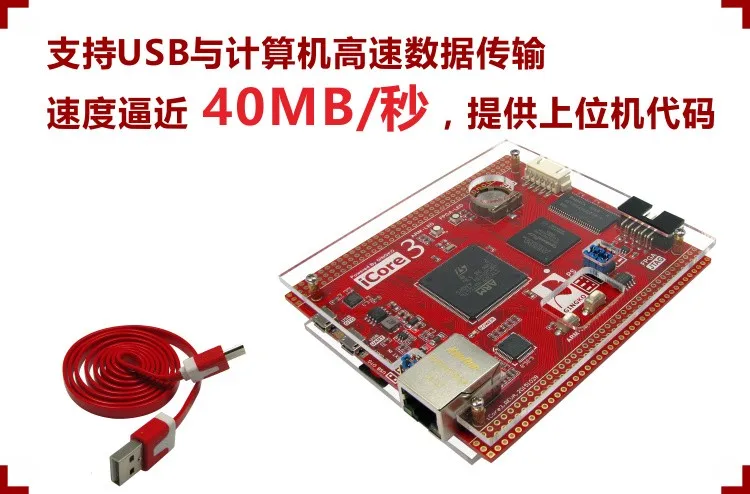

7. Встроенный высокоскоростной интерфейс USB OTG, поскольку скорость передачи данных устройства достигает 40 Мб байт/сек; И может считывать U диск (через проводку для передачи ленты);

8. Встроенный в 100MEthernet контур.

9. Встроенный интерфейс USB для UART, используется для декорации фона.

10. Блок питания может поставляться через pin (питание 5 В), а также напрямую поставляться через USB-интерфейс.

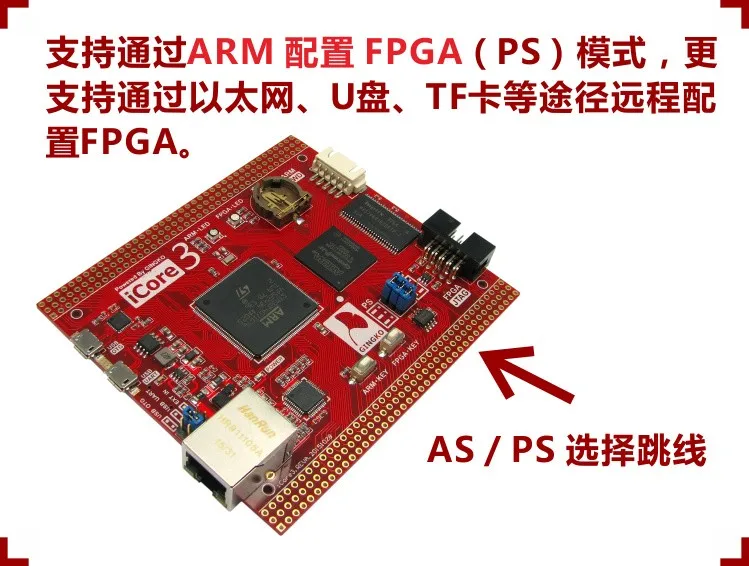

11. FPGA поддерживает режим настройки PS. FPGA, может быть настроен на руку и повседневным, основанных на локальная сеть, поддержка карт флеш-накопителей на базе и TF-карты-FPGA конфигурации может быть предоставлена.

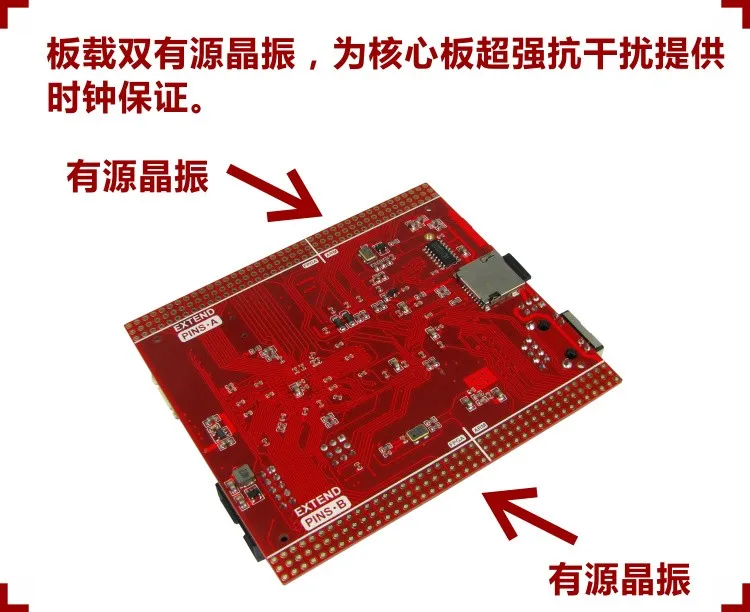

12. Встроенный двухактивный кристаллический осциллятор, физический уровень USB, UArt, чип Ethernet, ARM, FPGA и другие основные чипы используют активный кристаллический осциллятор для обеспечения надежной работы;

13, встроенные две отдельные кнопки, которые подключены к ARM и FPGA, соответственно.

14, Встроенный два трех цвета светодиодный, как инструкции, соответственно на ARM и FPGA;

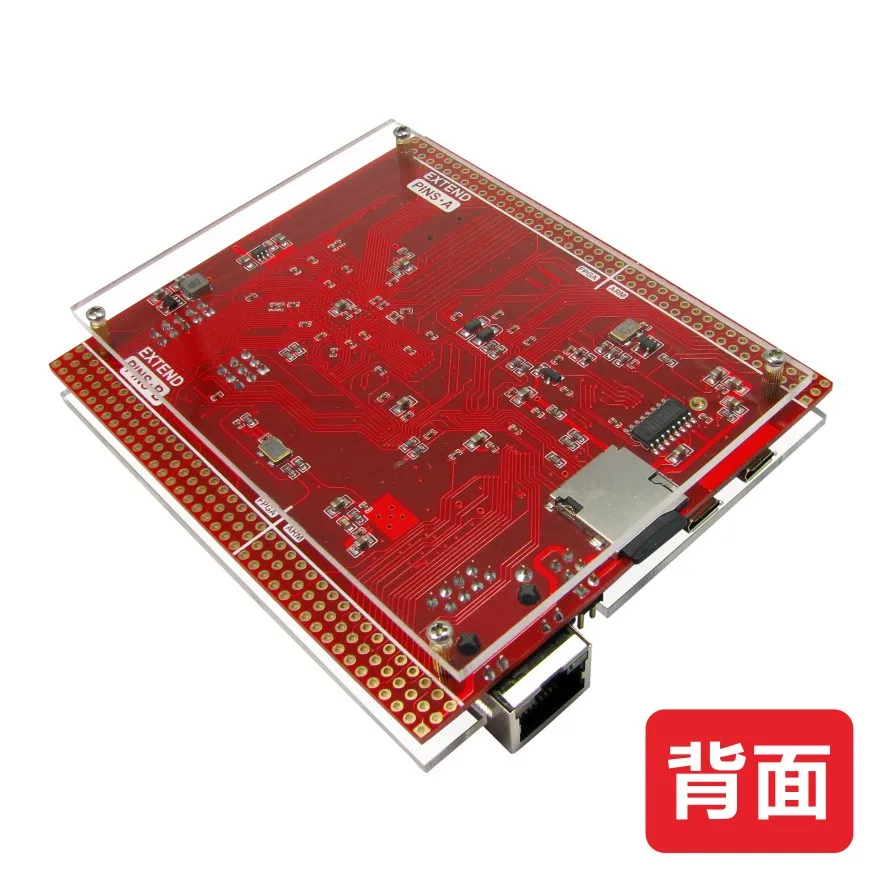

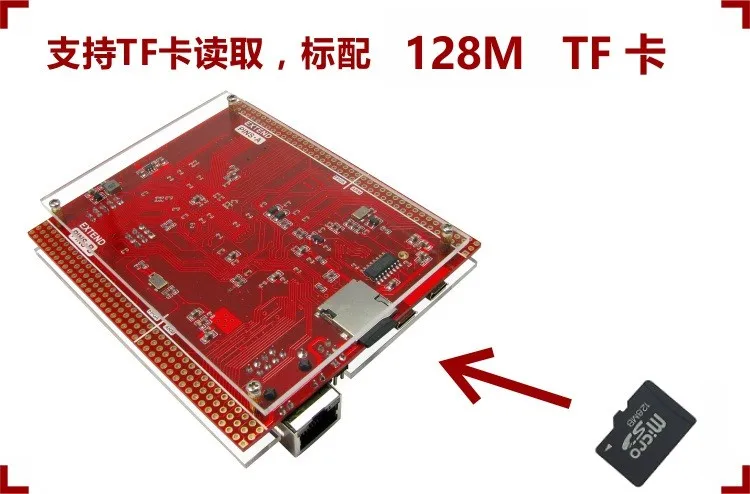

15 TF держатель для карт со встроенным интерфейс SDIO; Проводить стандартные исходя из fatfs файловая система;

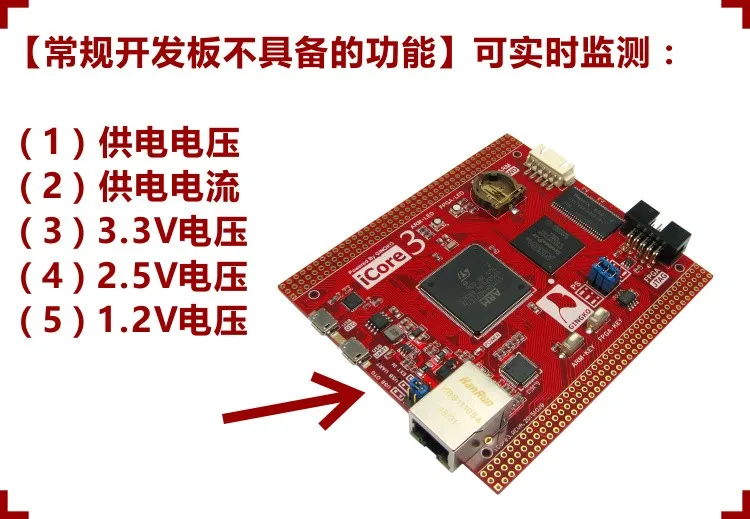

16. Встроенный контур обнаружения тока и схема мониторинга напряжения, может в режиме реального времени отслеживать ток основной платы, индивидуальное модульное напряжение питания, более практичный;

17. Более детальные функции будут добавлены позже.
