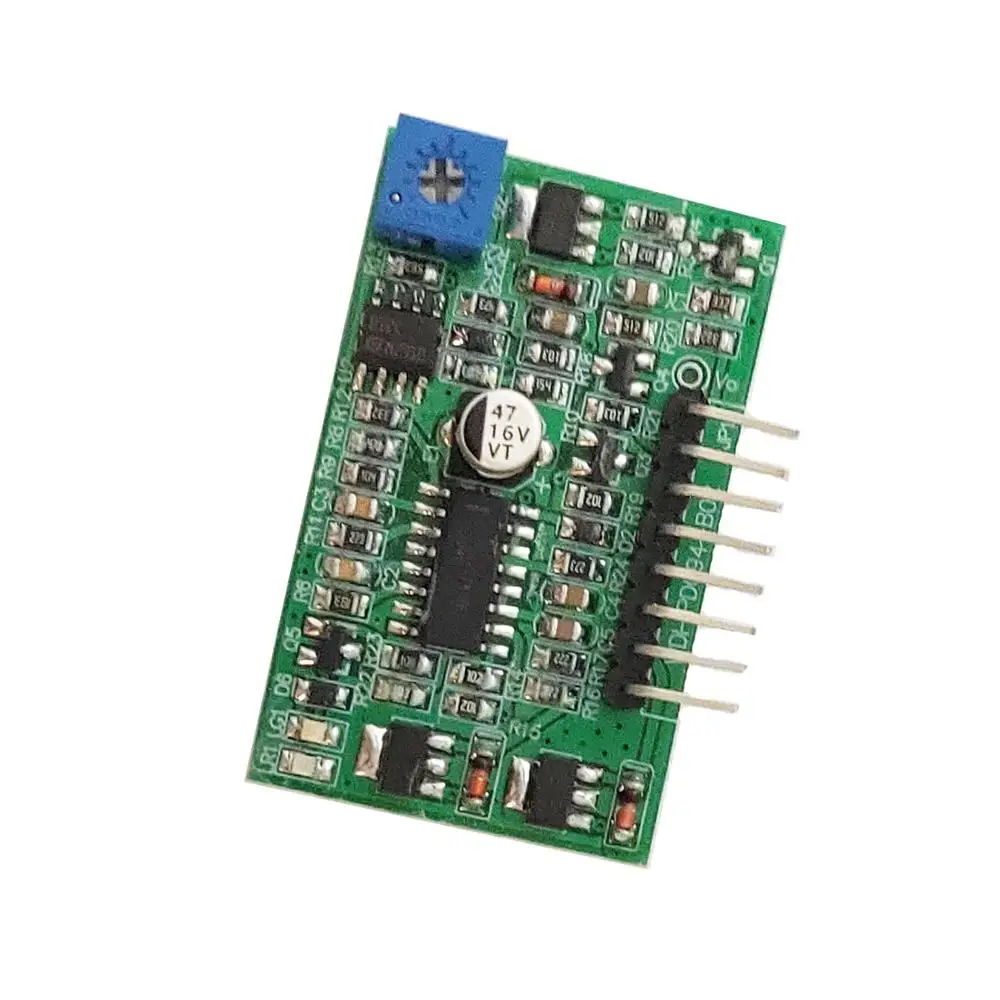

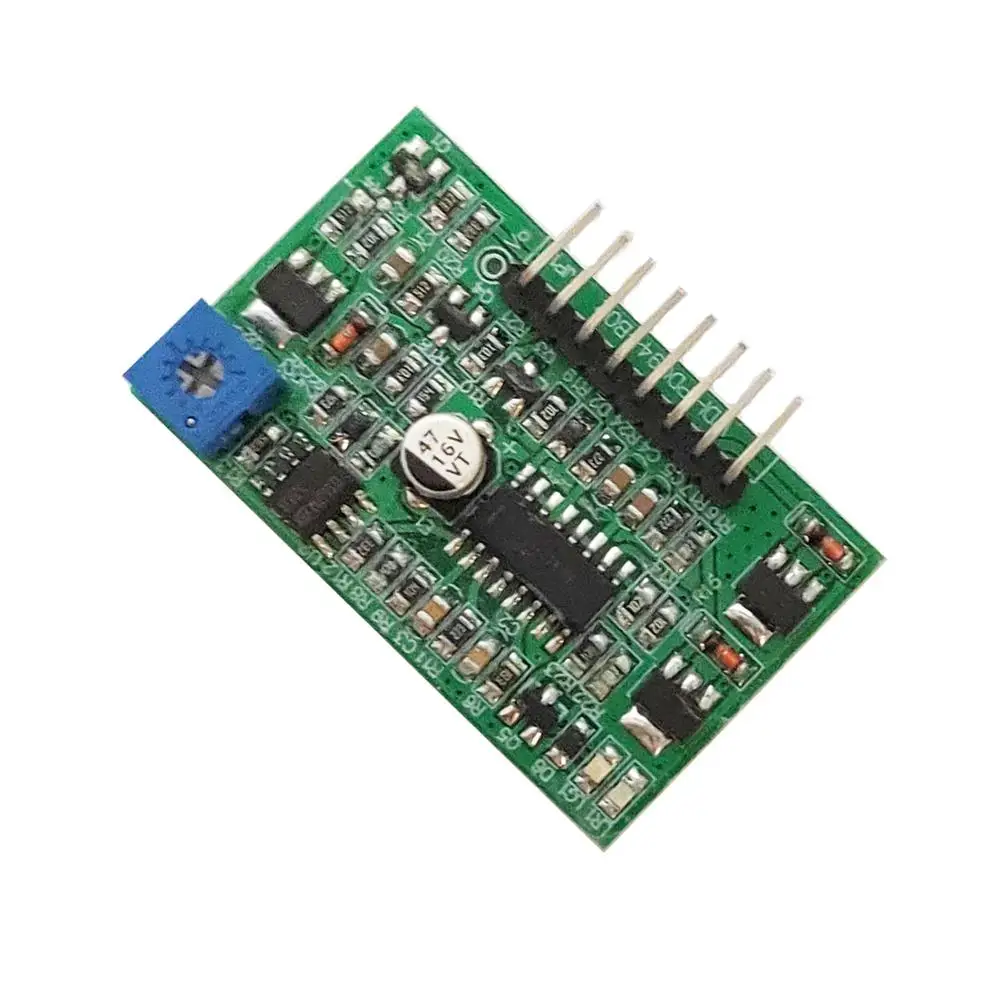

1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная



Сохраните в закладки:

Цена:298,03RUB
*Стоимость могла изменится

Количество:


Новое поступление

Red Yellow Store

Red Yellow Store

Магазина Red Yellow Store работает с 24.03.2014. его рейтинг составлет 95.47 баллов из 100. В избранное добавили 2137 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 858 наименований товаров, успешно доставлено 43391 заказов. 2850 покупателей оставили отзывы о продавце.

Характеристики

1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная

История изменения цены

*Текущая стоимость 298,03 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Jul-24-2026 355.56 руб. 373.32 руб. 364 руб.
Jun-24-2026 352.71 руб. 370.42 руб. 361 руб.
May-24-2026 295.98 руб. 310.89 руб. 302.5 руб.
Apr-24-2026 346.70 руб. 363.44 руб. 354.5 руб.
Mar-24-2026 301.96 руб. 316.65 руб. 308.5 руб.
Feb-24-2026 340.72 руб. 357.96 руб. 348.5 руб.
Jan-24-2026 337.34 руб. 354.94 руб. 345.5 руб.
Dec-24-2025 334.87 руб. 351.74 руб. 342.5 руб.
Nov-24-2025 331.32 руб. 348.64 руб. 339.5 руб.

Описание товара

1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная1P TL494 KA7500 плата драйвера преобразователь напряжения инверторная


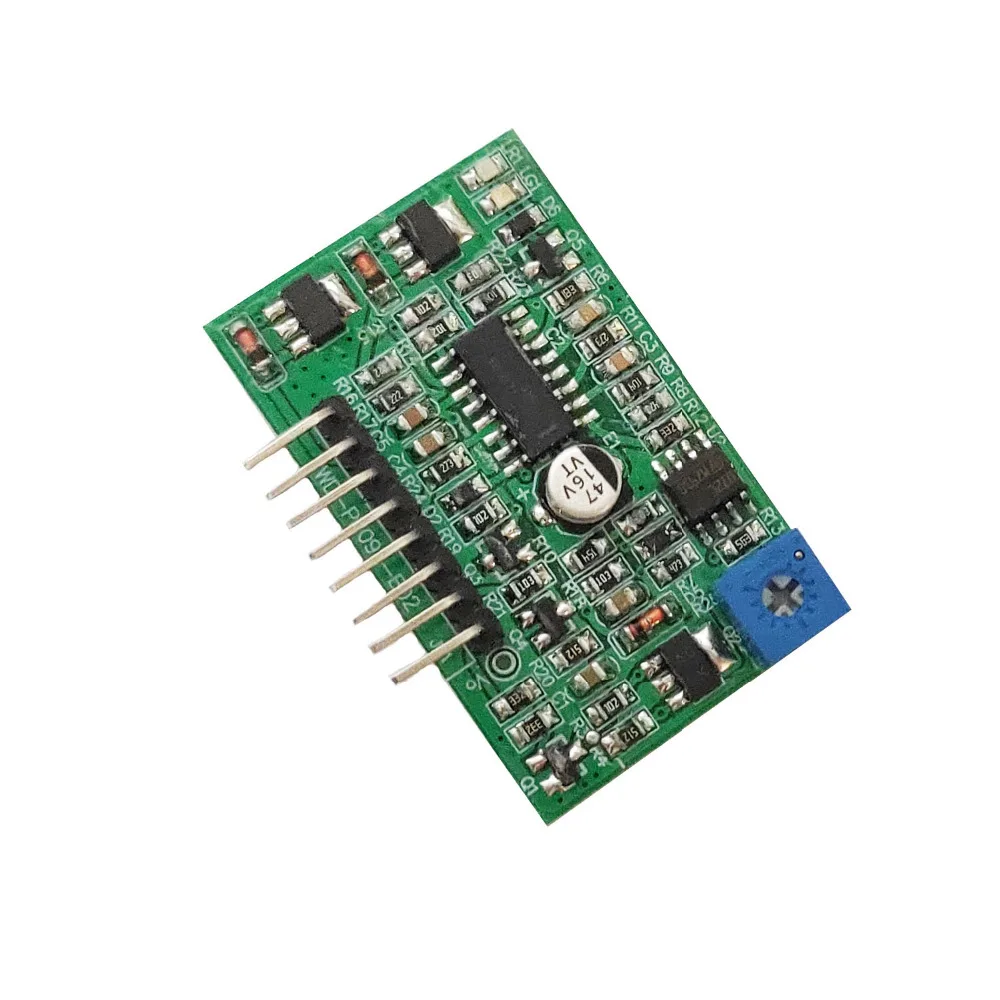

TL494 KA7500 плата драйвера Преобразователь мощности инвертор приводная пластина



Примечание: настоящий товар не спаян, вы можете паять самостоятельно.

Описание:

Технические характеристики:
Рабочее напряжение: DC / 9V-25V
Рабочий статус: синий светильник включен, красный светильник для защиты
Выходная частота: 31,5 кГц (частота по умолчанию)
Этот модуль разработан с двойным выходом totem pole и его выходом PW
Частота 2 разделенная на 5-контактный независимых пилообразный частоты колебаний.
Fo (Kkz) = 1,1/R (кОм) * (uF) / 2.
Изменение параметров элементов синхронизации Ct и Rt можно легко изменить
PWM Выходная частота, R (t) колеблется от 1,8-500kΩ,
C (t) диапазон значений: 470p ~ 10 мкФ, самая высокая частота колебаний
Частота (fosc) ≤ 300 кГц.

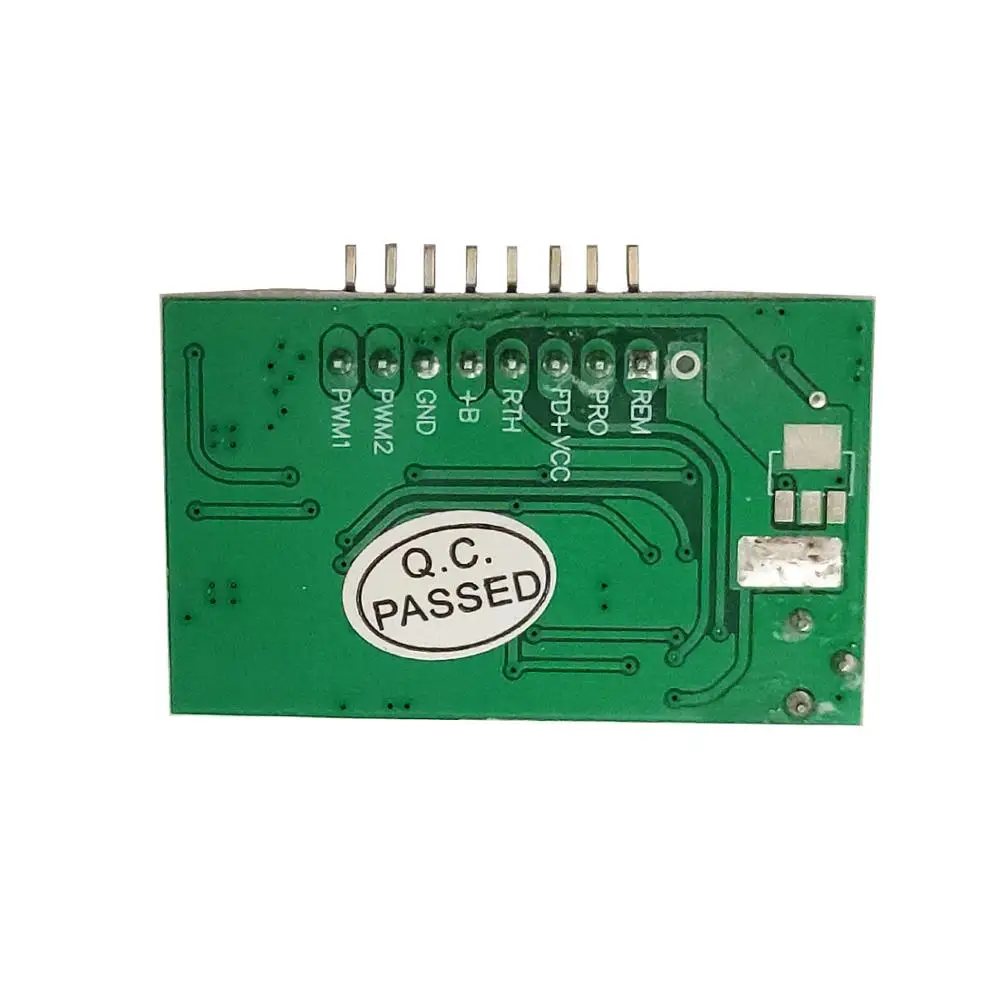

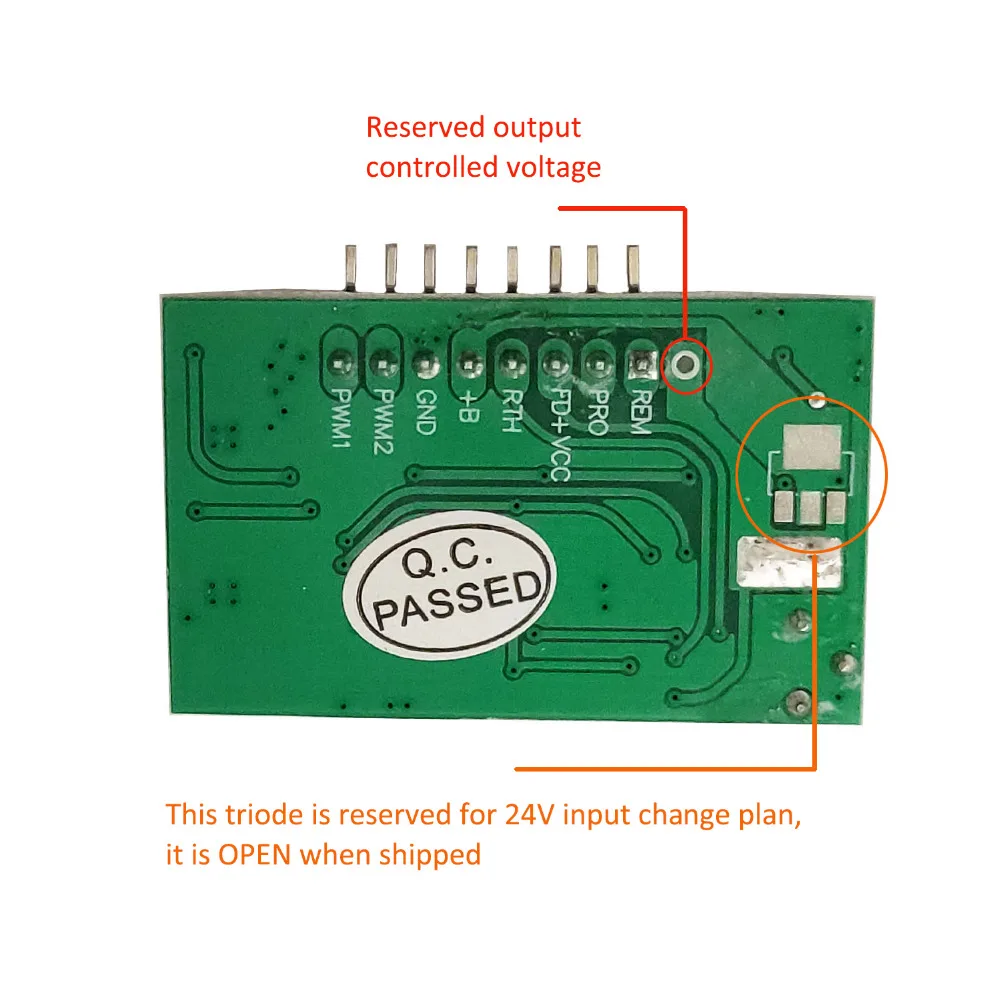

Подробное описание интерфейса модуля:
1.PWM2: модуляционный импульсный выходной терминал, модуляционный пульс (частота 31,5 кГц) непосредственно из TL494 передается ТРАНЗИСТОРОМ
Схема вождения имеет изолированный выход и высокую способность вождения, которая может управлять несколькими киловатт-системой питания.

2.PWM1: выходной конец модуля с модуляцией импульса, та же частота, что и PWM2 (31,5 кГц), 180 градусов из фазы.

3.GND: мощность заземления.

4. + B: вход питания, рабочее напряжение: (DC / 9-17V)

5.RTH: терминал защиты температуры, который может быть подключен к термистору или переключателю контроля температуры системы отрицательной температуры и подключен к силовой трубке.
Блокируется вместе на радиаторе, защита активируется, когда вся система питания достигает температуры счетчика, защищая всю систему.
Температура слишком высокая, и трубка питания выгорела. (Подключен к NTC100K Термистор, около 75 градусов по Цельсию).

6. Подача +: отзывы о терминале доступа, который соединяет положительное выходное напряжение для подачи + для формирования замкнутой системы, которая может быть передана на модуль
Потенциометр регулирует размер выходного напряжения. Рекомендуется, чтобы скорость регулирования напряжения не превышала 10 В от высокого напряжения (открытая петля).

7.PRO (защищены): защитный триггерный терминал, потяните вниз к «земле» для защиты триггера и светильник с красным индикатором (проверка модуля)
Измеренная внешняя система является короткой, перегрузки по току и перенапряжения сигналов немедленно ТРИГГЕРНАЯ защита для защиты всей системы питания.
Система, специальная Схема выборки разработана клиентами свободно!)

8.RM: контрольный терминал напряжения сигнала (5 в-24 в), управление запуском и выключением модуля, может быть непосредственно подключен к + B.



Инструкции по доступу к замкнутой системе:

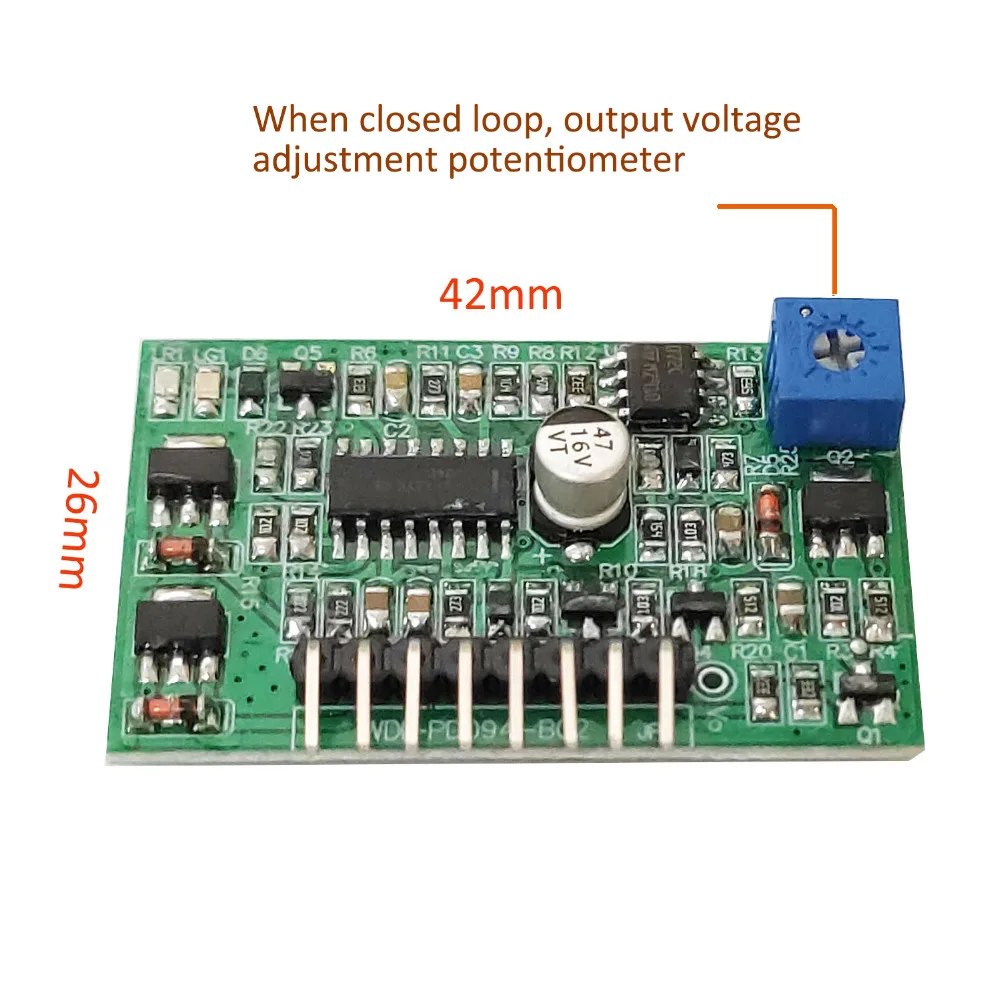

TL494-1

2

Дизайн; Отзывы; Петля:
Подача + плавает, система имеет открытый цикл, выходное напряжение не регулируется и не регулируется.
При проектировании замкнутого цикла отзывы подача + подключается к выходу положительного напряжения, и выходное напряжение может быть передано через модуль
На регулировке потенциометра рекомендуется, чтобы скорость регулировки напряжения не превышала 10 в.



PWM сигналов схема:

3

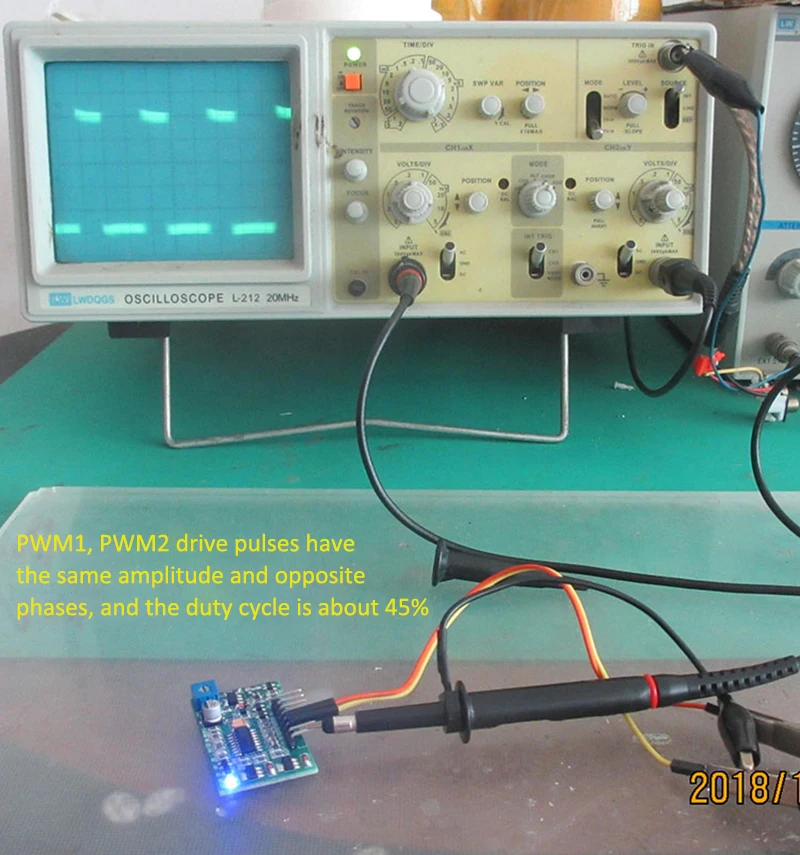

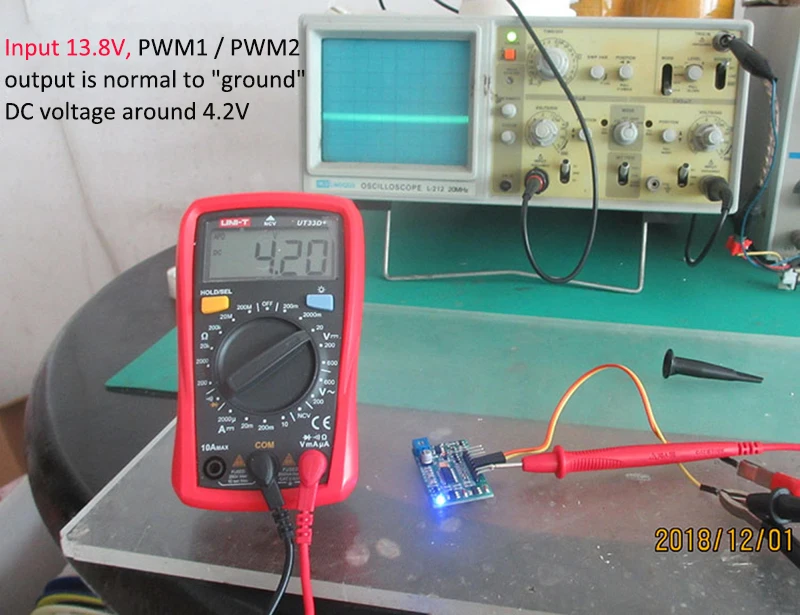

Модуль PWM импульсный тест напряжения: (напряжение 13,8 В):4

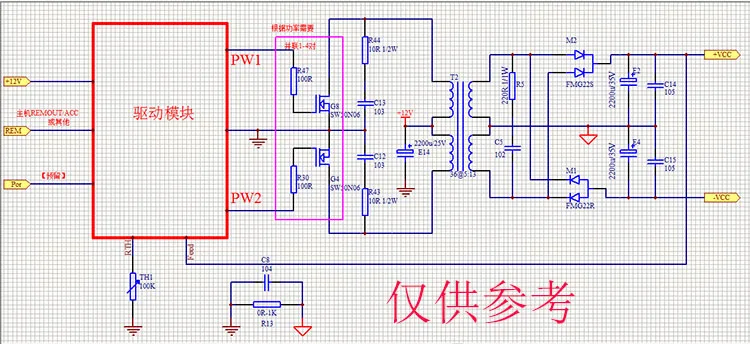

Модуль схема:

5

Посылка включает в себя:

1 Инвертора привода Модуль

TL494-2TL494-3TL494-4TL494-5

USBCAN анализатор USB CAN инструменты для отладки USB CAN модуль

US $47,49Долларов США/шт

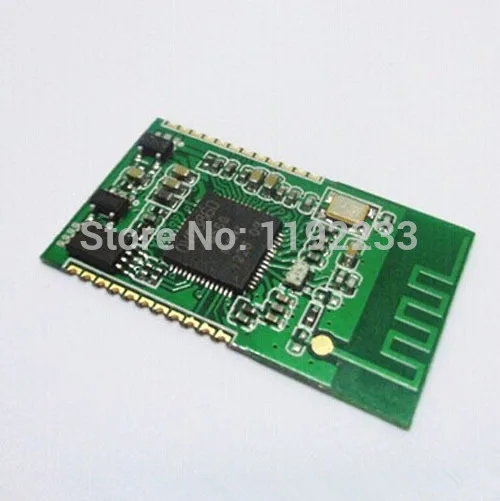

2 шт./лот XS3868 Bluetooth стерео аудио модуль основной чип управления OVC3860
