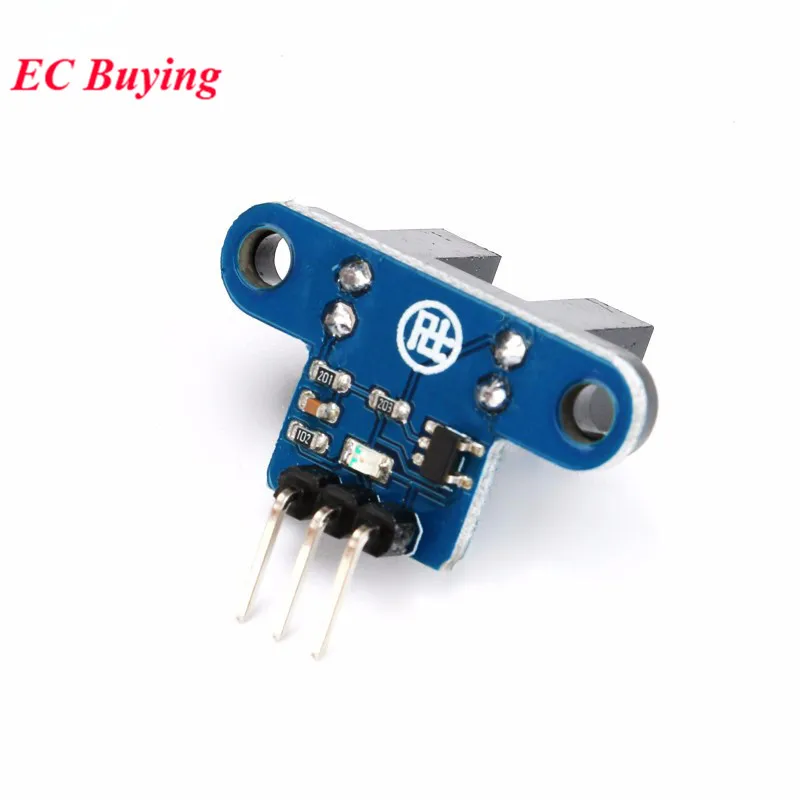

ИК инфракрасный датчик для измерения скорости умный подсчета колес автомобиля

ИК инфракрасный датчик для измерения скорости умный подсчета колес автомобиля

Продукт Особенности: Тип слота фотоэлектрический датчик состоит из инфракрасный светильник светодиод и NPN сквозное отверстие с шириной паза 5,9 мм. До тех пор, пока не прозрачный предмет проходит через Тип слота, он может быть срабатывает (используется с автомобильным кодовым колесом магазина) для вывода TTL низкого уровня. Триггер Schmitt используется для встряхивания импульса, который очень стабильный и используется для измерения скорости автомобиля, измерения расстояния и тому подобное! Винтовые Крепежные отверстия M3 на обоих концах. Параметры продукта: Рабочее напряжение: 3,3 V-5V Форма выхода: выход цифрового выключателя (0 и 1)   Когда VCC и GND подключены, индикатор сигнала модуля будет включен. Когда блок в слоте модуля отсутствует, приемная трубка включена, и модуль выходит на высокий уровень. При блокировке выход на выходе является низким и индикатор сигнала выключен. Модуль может быть подключен к реле для формирования концевого выключателя и других функций, а также может быть подключен к активному модулю зуммера для формирования сигнала тревоги. Выходной интерфейс может быть непосредственно подключен к порту IO MCU. Как правило, он подключается к внешнему прерыванию, чтобы определить, имеет ли датчик окклюзию. Например, колесо кода двигателя может определить скорость двигателя.   Программирования:   Внешний порт модуля измерения скорости связан с внешним портом прерывания MCU. Когда есть проводимость инфракрасного излучения, это внешний буфер.   Логический дизайн:   Расстояние измерения:   Выход датчика скорости является импульсным сигналом, один Пульс прерывается один раз; Инфракрасный луч низкий, когда он включен, поэтому мы устанавливаем прерывание в режиме касания низкого уровня. На колесе общего кода есть целые сетки. Независимо от того, сколько сеток в принципе, например, 10 сеток, то есть 10 пространств. После вращения двигателя луч включается в 10 раз, а внешний низкий уровень-в 10 раз. Установите вышеуказанные идеи, наш датчик скорости может играть эффект, мы знаем, что есть 10 перерывов в круге, поэтому мы рассчитаем количество перерывов, общее количество полученных раз делится на 10-это количество вращения двигателя, а затем согласно периметру колеса, Подсчитывая длину Колеса, вы можете понять, как далеко находится автомобиль.   Скорость выполнения измерений:   В соответствии с идеей измерения расстояния, мы используем таймер MCU для расчета количества внешних перерывов, полученных за одну секунду. Например, если мы получим 20 внешних остановок за одну секунду, мы можем определить, что скорость автомобиля составляет 1 секунду, а маленькое колесо вращается два раза. Затем рассчитать окружность маленького колеса, вы можете узнать скорость автомобиля в течение 1 секунды.   Меры предосторожности:   Исправление проводки! Не обращайте вспять положительные и отрицательные, так что плата электроники выгорает. Проигрыватели Arduino должны установить порт ввода/вывода MCU для режима ввода/приема, в противном случае они не будут доступны. Другие MCUs или более продвинутые платы управления, такие как ARM, должны быть настроены на режим ввода/приема, если порт ввода/вывода должен быть установлен в режим ввода/вывода, другие мудрые не могут быть использованы. MCU серии 51 может использоваться непосредственно без установки режима ввода/вывода.
