*Текущая стоимость 1 953,08 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"






100% новый и высокое качество
Особенности:
DSO138mini предлагает следующие улучшения:
1. Улучшенная структура и меньший размер
2. Питание от USB или аккумулятора.
3. Вход внешнего триггера.
4. Серийный выход данных формы волны.
5. Общий контроллер.

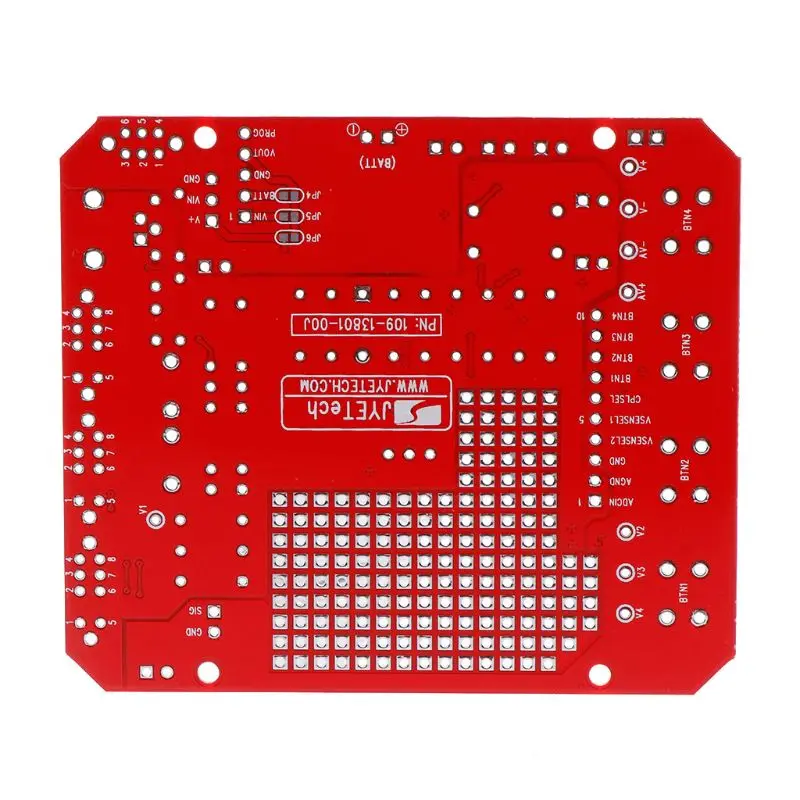

DSO138mini делает MCU и LCD оставаться в одном PCB, чтобы избежать проблемных соединений штыревого разъема, которые были использованы в DSO138. Это не только повышает надежность продукта, но и позволяет основной плате стать гибким контроллером общего назначения.
Триггер DSO138mini's может работать надежно под 10us и 20us настройками timebase. Данные сигнала могут быть отправлены через последовательный порт, и данные могут быть легко отображены на ПК с помощью другого программного обеспечения, такого как Gnuplot. Эта фотография показывает ту же форму сигнала, отображаемую на ПК с помощью Gnuplot.
Спецификация:
Основные особенности DSO138
Аналоговая полоса пропускания: 0 - 200 кГц
Частота дискретизации: 1Msps макс
Чувствительность: 10 мВ/див-5 В/Див
Ошибка чувствительности: < 5%
Вертикальное разрешение: 12 бит
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024 точек
Встроенный 1 кГц/3,3 V тестовый сигнал
Функция замороженного (удержания)
Форма сигнала сохранения/отзыва
Серийный сигнал передачи данных
Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0 - 200 кГц
Чувствительность: 10 мВ/див-5 В/Див
Ошибка чувствительности: < 5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC, GND
Горизонтальный
Максимальная частота дискретизации в реальном времени: 1Msps
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 фиксированного размера буфера
Дисплей

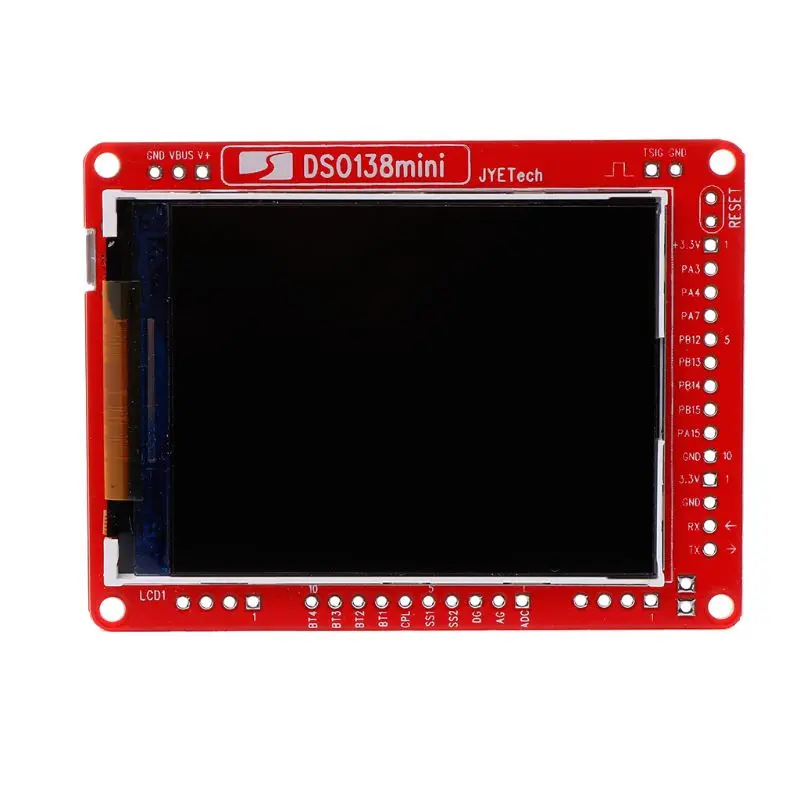

2,4-дюймовый цветной TFT ЖК-дисплей с 320x240 Разрешение
Питание
3,5 V - 6 В постоянного тока
Ток подачи: 120 мА @ 5 В
Физический
Размеры: 7x 8 см/2.76x3.15 дюймов
Основной цвет: красный
Примечание
: 1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!

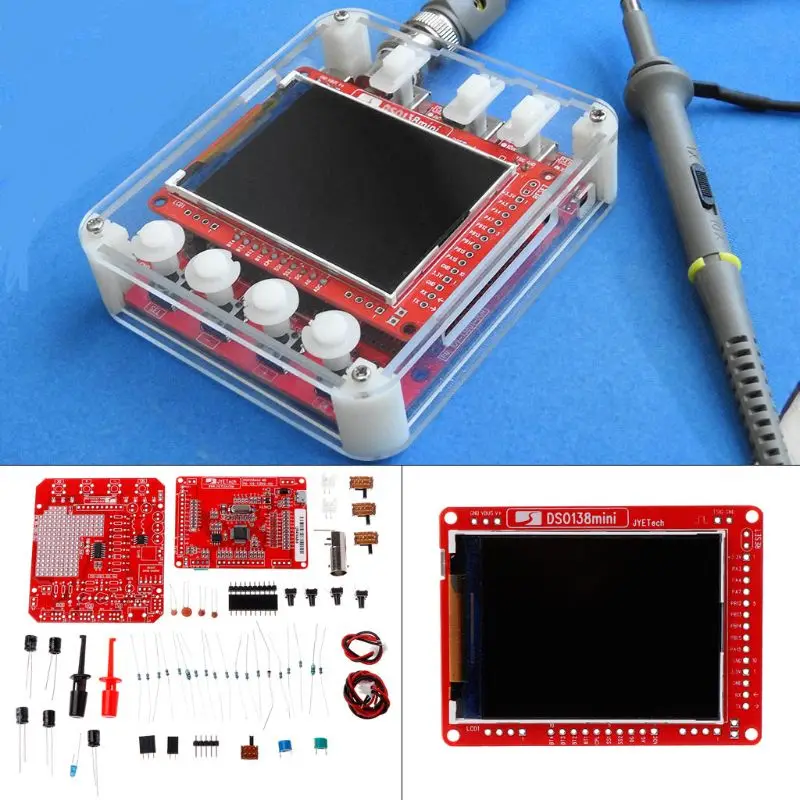

3. Только цифровой осциллограф DSO138mini, другие демонстрационные аксессуары на изображении не включены! Акриловая оболочка отсутствует.
Посылка включает в себя
:

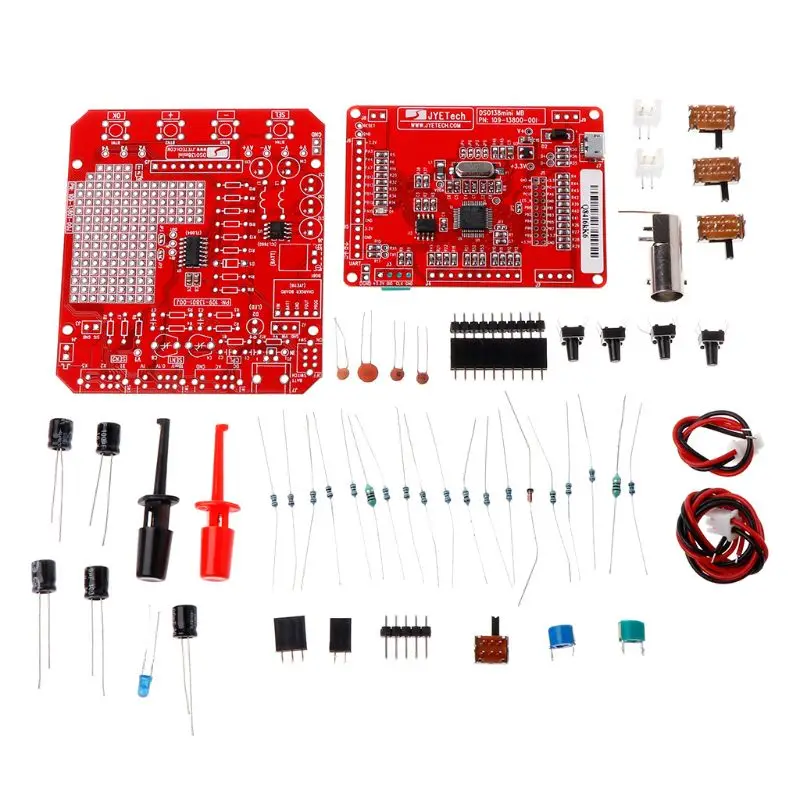

1 комплект DSO138mini осциллографа
